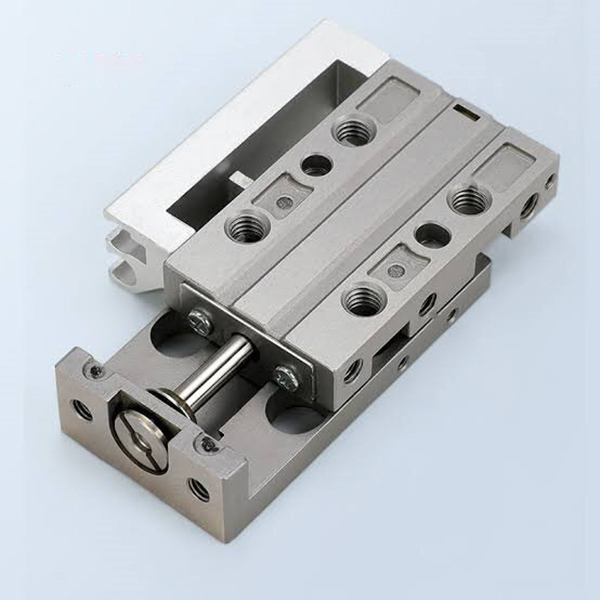

एसओएलएच एमएक्सजे अल्ट्रा-कॉम्पैक्ट उच्च परिशुद्धता वायवीय स्लाइड टेबल एसएमसी एमएक्सजे श्रृंखला के साथ विनिमेय है। एकीकृत स्टेनलेस स्टील बॉल लीनियर गाइड से सुसज्जित, यह 0.005 मिमी की समानता सटीकता और दोहराव स्थिति सटीकता ±0.01 मिमी प्राप्त करता है। अल्ट्रा-थिन लाइटवेट बॉडी ऊपर, नीचे और साइड तीन-तरफा माउंटिंग का समर्थन करती है, जो एमएक्सक्यू स्लाइड टेबल से 30% ~ 50% छोटी है। बोर का आकार φ4.5~16मिमी, डुअल-एंड रबर बफ़र्स और 0~5मिमी समायोज्य स्ट्रोक के लिए वैकल्पिक मेटल लिमिटर्स से सुसज्जित है। सममित डिजाइन पाइपिंग और सेंसर के बाएं-दाएं आदान-प्रदान को सक्षम बनाता है, जो तेल मुक्त स्वच्छ वातावरण के लिए उपयुक्त है। स्थिर उच्च-आवृत्ति शॉर्ट-स्ट्रोक मूवमेंट में सक्षम, 3सी माइक्रो हैंडलिंग, ऑप्टिकल निरीक्षण, लघु असेंबली और कॉम्पैक्ट मेडिकल ऑटोमेशन उपकरण में माइक्रोन-स्तरीय रैखिक गति के लिए व्यापक रूप से अपनाया गया।

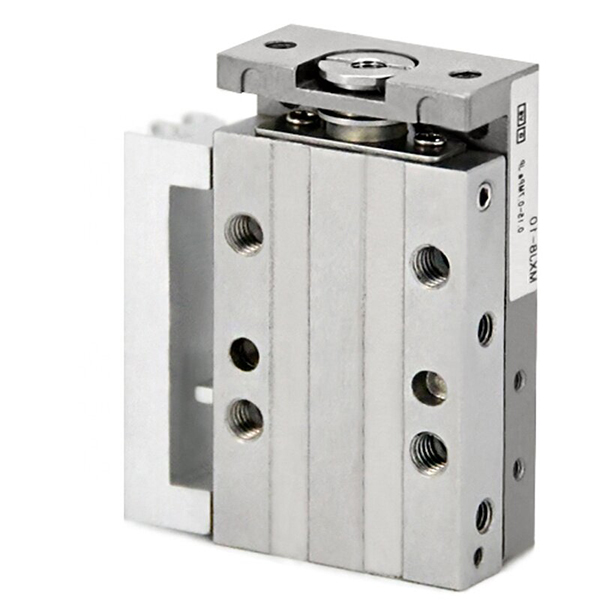

एमएक्सजे सीरीज अल्ट्रा-कॉम्पैक्ट हाई-प्रिसिजन न्यूमेटिक स्लाइड टेबल

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

     एसओएलएच एमएक्सजे श्रृंखला एक अति-लघु, उच्च-सटीक वायवीय स्लाइड टेबल है जिसे सूक्ष्म परिशुद्धता रैखिक ड्राइविंग के लिए डिज़ाइन किया गया है। अल्ट्रा-कॉम्पैक्ट फ़ुटप्रिंट, माइक्रोन-स्तरीय पोजिशनिंग सटीकता, हल्के निर्माण और बहु-दिशात्मक माउंटिंग अनुकूलता की विशेषता के साथ, यह 3C इलेक्ट्रॉनिक प्रसंस्करण, सटीक पहचान, माइक्रो असेंबली और उच्च-आवृत्ति शॉर्ट-स्ट्रोक चक्रीय संचालन सहित सीमित-स्थान स्वचालित स्टेशनों के लिए पूरी तरह से तैयार किया गया है। यह लघु स्वचालन परिदृश्यों के लिए मुख्यधारा के उच्च परिशुद्धता माइक्रो लीनियर एक्चुएटर के रूप में कार्य करता है।


मुख्य संरचना एवं डिज़ाइन सुविधाएँ

     - ड्राइव मोड: डबल-एक्टिंग द्विदिशात्मक संचालन, बोर आकार φ4.5/6/8/12/16 मिमी, 5~50N की सूक्ष्म से हल्की लोड रेंज को कवर करता है।

     - प्रीमियम संरचना: मार्टेंसिटिक स्टेनलेस स्टील बॉडी और एकीकृत लीनियर बॉल गाइड रेल को अपनाता है। लोड-बेयरिंग संरचना को पिस्टन रॉड सीलिंग मूवमेंट से अलग किया जाता है, जो उच्च कठोरता और अल्ट्रा-लो घर्षण ऑपरेशन प्रदान करता है।

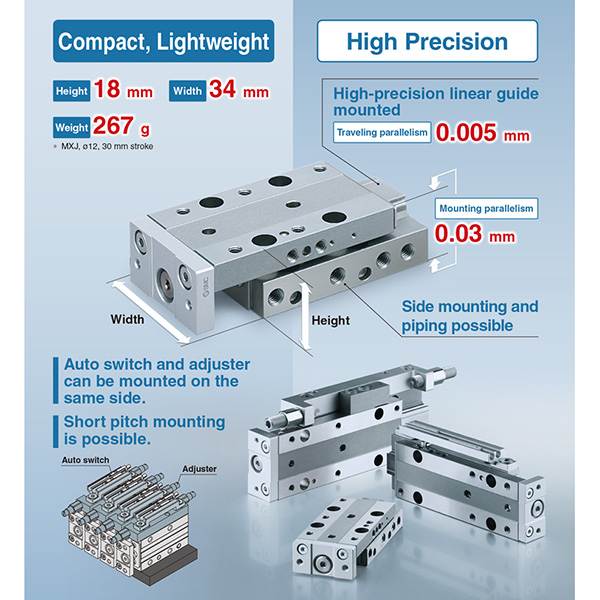

     - माइक्रोन-स्तर परिशुद्धता: यात्रा समानता 0.005 मिमी, बढ़ते समानता 0.03 मिमी, ऊर्ध्वाधरता 0.01 मिमी, परिष्कृत प्रक्रियाओं के लिए अल्ट्रा-स्थिर सटीक स्थिति सुनिश्चित करना।

     - अल्ट्रा-कॉम्पैक्ट आकार: φ4.5 बोर मॉडल के लिए केवल 10 मिमी ऊंचाई और φ12 बोर मॉडल के लिए 18 मिमी ऊंचाई के साथ अल्ट्रा-थिन बॉडी डिज़ाइन, समकक्ष एमएक्सक्यू स्लाइड टेबल से 30% ~ 50% छोटा, घने लेआउट स्टेशनों के लिए अधिकतम स्थान उपयोग।

     - लचीली मल्टी-साइड माउंटिंग: विभिन्न सीमित और घने उपकरण लेआउट के अनुकूल, सटीक पोजिशनिंग पिन छेद के साथ ऊपर, नीचे और साइड तीन-तरफा इंस्टॉलेशन का समर्थन करता है।

     - यूनिवर्सल सेंसर संगतता: मानक के रूप में दोहरे चुंबकीय स्विच ग्रूव से सुसज्जित। स्ट्रोक ≥5 मिमी वाले मॉडल 2 एम9बी चुंबकीय स्विच की स्थापना की अनुमति देते हैं। सममित संरचनात्मक डिज़ाइन साइट पर बाएँ/दाएँ स्विच और पाइपिंग विनिमेयता को सक्षम बनाता है।

     - एडजस्टेबल बफरिंग और लिमिटिंग: शोर और प्रभाव में कमी के लिए मानक डुअल-एंड रबर बफर; अल्ट्रा-सटीक स्थिति के लिए 0~5 मिमी समायोज्य स्ट्रोक रेंज के साथ वैकल्पिक सिंगल-एंड/डुअल-एंड मेटल स्ट्रोक लिमिटर्स।


पूर्ण मॉडल कोडिंग नियम

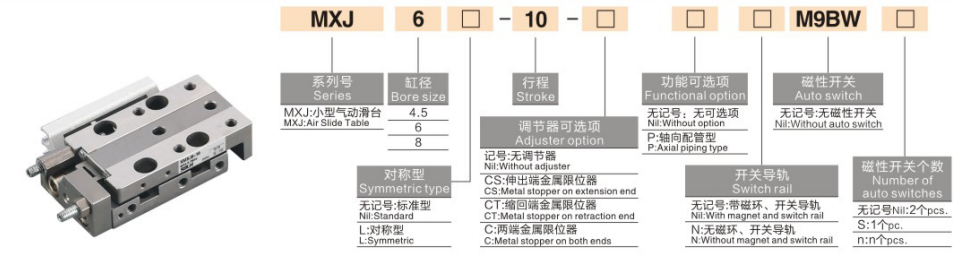

   1. मॉडल उदाहरण: MXJ6-10-CS-M9B

कोड
विशिष्टता विवरण
एमएक्सजे
श्रृंखला कोड: लघु उच्च परिशुद्धता वायवीय स्लाइड तालिका
4.5/6/8/12/16
बोर का आकार (मिमी)
5/10/15/20/30/50
मानक स्ट्रोक (मिमी): 5/10/15/20 मिमी के लिए φ4.5/6/8; 10/20/30/50 मिमी के लिए φ12/16
सीएस/सी/बी/रिक्त

सीमा विकल्प: सीएस=फ्रंट-एंड

धातु की सीमा; सी=रियर-एंड

धातु की सीमा; बी=दोहरी-अंत

धातु सीमा;रिक्त=मानक रबर बफर

एम9बी
चुंबकीय स्विच (वैकल्पिक, 1 या 2 स्विच)
एल/रिक्त

संरचनात्मक प्रकार: एल=सममित प्रकार;

 रिक्त=मानक प्रकार

   2. मानक आदेश संदर्भ उदाहरण

     - एमएक्सजे4.5-5: मानक प्रकार, कोई चुंबकीय स्विच नहीं, बोर 4.5 मिमी, स्ट्रोक 5 मिमी, दोहरा अभिनय

     - एमएक्सजे8-15-बी-2एम9बी: बोर 8मिमी, स्ट्रोक 15मिमी, डुअल-एंड मेटल लिमिट, 2पीसी एम9बी चुंबकीय स्विच

     - एमएक्सजे12-20-एल: सममित प्रकार, बोर 12 मिमी, स्ट्रोक 20 मिमी, प्रतिवर्ती साइड पाइपिंग


मुख्य तकनीकी विशिष्टताएँ (@0.5एमपीए, डबल एक्टिंग)

   1. सूक्ष्म विशिष्टताएँ (φ4.5 / φ6 / φ8)

पैरामीटर आइटम
φ4.5
φ6
φ8
बोर (मिमी)
4.5
6
8
मानक स्ट्रोक (मिमी)
5/10/15
5/10/15/20
5/10/15/20
परिचालन दबाव (एमपीए)
0.15~0.7
0.15~0.7
0.15~0.7
जोर @0.5MPa (एन)
बढ़ाएँ: 8 / वापस लें: 6
बढ़ाएँ: 14 / वापस लें: 11
बढ़ाएँ: 25 / वापस लें: 19
लगभग। वजन (जी)
~40
~55
~75
बफ़र प्रकार
डुअल-एंड रबर बफर (वैकल्पिक मेटल स्ट्रोक लिमिटर)
परिवेश का तापमान
-10℃ ~ +60℃ (ठंड नहीं)
हवाई बंदरगाह का आकार
एम3×0.5


   2.छोटी विशिष्टताएँ (φ12 / φ16)

पैरामीटर आइटम
φ12
φ16
बोर (मिमी)
12
16
मानक स्ट्रोक (मिमी)
10/20/30/50
10/20/30/50
परिचालन दबाव (एमपीए)
0.15~0.7
0.15~0.7
जोर @0.5MPa (एन)
विस्तार: 57 / वापस लेना: 48
विस्तार: 101 / वापस लेना: 88
लगभग। वजन (जी)
227~342
340~506
बफ़र प्रकार
डुअल-एंड रबर बफर (वैकल्पिक मेटल स्ट्रोक लिमिटर)
परिवेश का तापमान
-10℃ ~ +60℃ (ठंड नहीं)
हवाई बंदरगाह का आकार
M5×0.8


मुख्य प्रतिस्पर्धी लाभ

   1. माइक्रोन-स्तर अल्ट्रा-उच्च परिशुद्धता और स्थिरता

     - उच्च परिशुद्धता रैखिक बॉल गाइड रेल के साथ जोड़ी गई एकीकृत वन-पीस मशीनिंग ±0.01 मिमी और अल्ट्रा-लो पैरेललिज्म त्रुटि की दोहराई जाने वाली स्थिति सटीकता सुनिश्चित करती है, जो सूक्ष्म पहचान और ठीक स्थिति प्रक्रियाओं के लिए सख्त परिशुद्धता आवश्यकताओं को पूरी तरह से पूरा करती है।

   2. अल्ट्रा-कॉम्पैक्ट और जगह बचाने वाला डिज़ाइन

     - केवल 10 मिमी की न्यूनतम ऊंचाई के साथ अत्यंत पतली और अत्यंत छोटी शरीर संरचना। तीन-तरफा माउंटिंग डिज़ाइन अल्ट्रा-संकीर्ण ऊर्ध्वाधर और क्षैतिज स्थान के अनुकूल होता है, जो पारंपरिक स्लाइड टेबल की तुलना में 40% से अधिक इंस्टॉलेशन स्थान बचाता है, जो घने स्वचालित उत्पादन लाइनों के लिए आदर्श है।

   3. हल्का और उच्च-आवृत्ति तेज़ प्रतिक्रिया

    -- अनुकूलित स्टेनलेस स्टील हल्की संरचना (40~500 ग्राम) गतिमान जड़ता को प्रभावी ढंग से कम करती है। ऑपरेटिंग गति 50 से 500 मिमी/सेकेंड तक होती है, जो उत्पादन दक्षता को बढ़ावा देने के लिए 300 चक्र प्रति मिनट (सीपीएम) से अधिक स्थिर उच्च आवृत्ति संचालन का समर्थन करती है।

   4. तेल मुक्त संचालन और अत्यधिक लंबी सेवा जीवन

     -- कम-घर्षण पहनने के लिए प्रतिरोधी सीलिंग और तेल मुक्त डिज़ाइन को अपनाता है, जो स्वच्छ कार्यशालाओं और थोड़े तैलीय औद्योगिक वातावरण के साथ संगत है। टिकाऊ संरचनात्मक विन्यास दीर्घकालिक स्थिर रखरखाव-मुक्त संचालन के साथ 5 मिलियन से अधिक चक्रों की सेवा जीवन सुनिश्चित करता है।

   5. लचीली स्थापना के लिए सममित प्रतिवर्ती डिजाइन

     - सममित एयर पोर्ट और स्विच ग्रूव संरचना साइट पर पाइपिंग और सेंसर इंस्टॉलेशन के बाएं/दाएं इंटरचेंज की अनुमति देती है, दिशात्मक प्रतिबंधों को खत्म करती है और ऑन-साइट डिबगिंग और संरचनात्मक अनुकूलन लचीलेपन में काफी सुधार करती है।


माउंटिंग फॉर्म और विशिष्ट अनुप्रयोग

   1. बढ़ते तरीके

     - शीर्ष माउंटिंग: सटीक स्थिति पिन छेद के साथ छेद के माध्यम से तय किया गया, वर्कपीस शीर्ष स्थापना और उच्च-परिशुद्धता स्थिति परिदृश्यों के लिए उपयुक्त।

     - बॉटम माउंटिंग: बॉटम थ्रेडेड होल के माध्यम से फिक्स्ड, स्थिर और विश्वसनीय, मानक उपकरण सतह स्थापना के लिए लागू।

     - साइड माउंटिंग: साइड थ्रेडेड छेद के माध्यम से तय किया गया, सीमित ऊर्ध्वाधर स्थान और कई स्लाइडों की घनी समानांतर व्यवस्था वाले उपकरणों के लिए बिल्कुल सही।

   2. विशिष्ट अनुप्रयोग परिदृश्य

     - 3सी इलेक्ट्रॉनिक्स: चिप हैंडलिंग और ट्रांसफर, कैमरा लेंस फोकसिंग, माइक्रो कंपोनेंट लेमिनेशन, बटन लाइफ ड्यूरेबिलिटी टेस्टिंग

     - परिशुद्धता का पता लगाना: जांच स्थिति, सीसीडी कैमरा सटीक आंदोलन, सूक्ष्म आयाम माप, ऑप्टिकल ठीक अंशांकन

     - माइक्रो असेंबली: स्वचालित स्क्रू लॉकिंग, टर्मिनल क्रिम्पिंग, सटीक घटक प्रविष्टि, लघु जिग ड्राइविंग

     - चिकित्सा उपकरण: माइक्रो पंप परिशुद्धता नियंत्रण, लघु वाल्व स्विचिंग, छोटे उपकरण दूरबीन स्थिति


3-चरणीय त्वरित चयन मार्गदर्शिका

   1. लोड द्वारा बोर का चयन

     -- φ4.5 ≤0.5 किग्रा / φ6=0.5~1 किग्रा / φ8=1~2 किग्रा / φ12=2~5 किग्रा / φ16=5~8 किग्रा। स्थिर परिशुद्धता संचालन के लिए 50% से कम लोड सुरक्षा मार्जिन आरक्षित न करें।

   2. स्ट्रोक की पुष्टि

     - मानक स्ट्रोक रेंज: 5 ~ 50 मिमी। उच्च परिशुद्धता और परिचालन स्थिरता सुनिश्चित करने के लिए उच्च आवृत्ति वाली कामकाजी परिस्थितियों के लिए छोटे स्ट्रोक (5 ~ 20 मिमी) को प्राथमिकता दें।

   3. विन्यास मिलान

     - स्थिति की निगरानी: द्विदिश स्ट्रोक स्थिति प्रतिक्रिया के लिए 2 M9B चुंबकीय स्विच से लैस करें।

     - परिशुद्धता सीमा: 0~5 मिमी समायोज्य सटीक स्ट्रोक स्थिति के लिए दोहरे अंत धातु सीमा (बी) का चयन करें।

     - माउंटिंग अनुकूलन: घने स्टेशन लेआउट के लिए साइड माउंटिंग चुनें, मानक सतह स्थापना के लिए बॉटम माउंटिंग चुनें।


एक वाक्य सारांश

     एसओएलएच एमएक्सजे श्रृंखला अल्ट्रा-कॉम्पैक्ट उच्च-परिशुद्धता वायवीय स्लाइड टेबल में माइक्रोन-स्तरीय पोजिशनिंग सटीकता, तीन-तरफा लचीली माउंटिंग, हल्के उच्च-आवृत्ति संचालन और वैकल्पिक समायोज्य धातु सीमाएं शामिल हैं, जो 3 सी इलेक्ट्रॉनिक्स, सटीक पहचान, माइक्रो असेंबली और मेडिकल ऑटोमेशन उपकरण में व्यापक रूप से उपयोग किए जाने वाले लागत प्रभावी सटीक माइक्रो लीनियर एक्चुएटर के रूप में कार्य करती हैं।
