ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

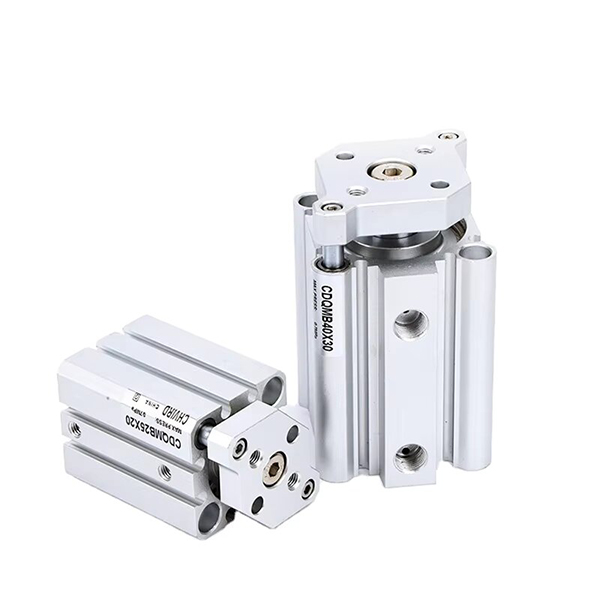

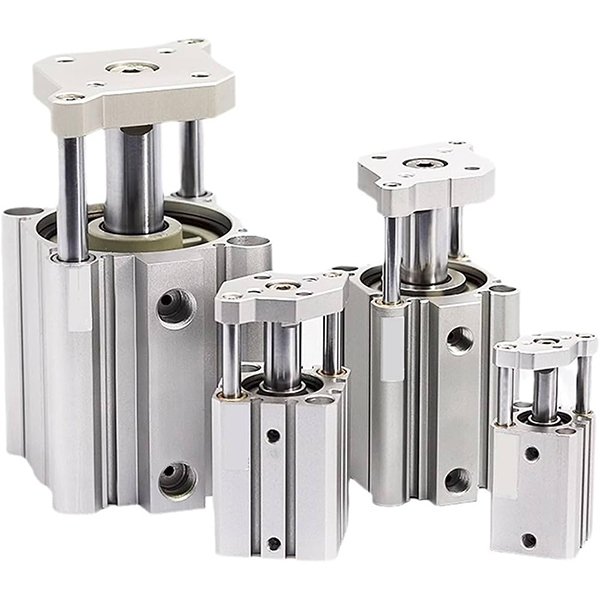

एसओएलएच सीक्यूएम श्रृंखला उच्च कठोरता निर्देशित पतला सिलेंडर, आयातित सीक्यूएम/सीडीक्यूएम के साथ विनिमेय। CQ2 पतली सिलेंडर संरचना पर आधारित अंतर्निर्मित डबल गाइड रॉड। पार्श्व भार प्रतिरोध और एंटी-रोटेशन प्रदर्शन में काफी सुधार होता है। शरीर की लंबाई CQ2 के समान, किसी अतिरिक्त बाहरी गाइड की आवश्यकता नहीं। CQ2/CQS के साथ संगत माउंटिंग आकार, सटीक स्थिति, क्लैम्पिंग और साइड लोड के साथ पुश करने के लिए व्यापक रूप से उपयोग किया जाता है।
- एकीकृत पतली सिलेंडर बॉडी + समानांतर डबल गाइड रॉड, सामने के छोर पर लोड माउंटिंग प्लेट;
- हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, क्रोम प्लेटेड पिस्टन रॉड और गाइड रॉड;
- वेरिएंट: सीक्यूएम (गैर-चुंबकीय), सीडीक्यूएम (चुंबक से सुसज्जित), सीक्यूएम-एक्सबी24 लंबे जीवन संस्करण;
- पार्श्व भार क्षमता मानक CQ2 सिलेंडर से 2~4 गुना अधिक, रोटेशन सहनशीलता ≤±0.2°;
- दोनों सिरों पर मानक रबर बफर, कोई एयर कुशन विकल्प नहीं;
-- चुंबकीय स्विच पहचान, लचीले सेंसर इंस्टॉलेशन के लिए सीडीक्यूएम अंतर्निर्मित चुंबक।

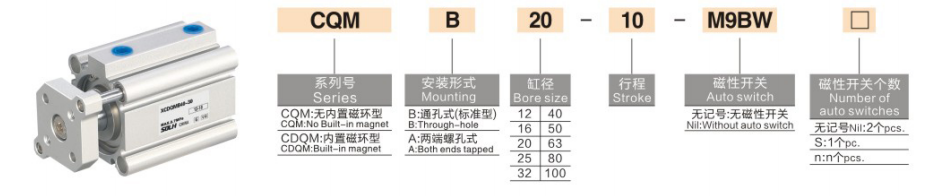

1. उदाहरण: CDQMB20-50-M9B
- सी: अंतर्निर्मित चुंबक (सीडीक्यूएम); रिक्त = गैर-चुंबकीय (सीक्यूएम)
- डीक्यूएम: निर्देशित पतले सिलेंडर के लिए श्रृंखला कोड
-- बी/ए: माउंटिंग प्रकार; बी=छेद के माध्यम से; ए=अंत टैप किया गया छेद
-- 20: बोर का आकार: 12/16/20/25/32/40/50/63/80/100 मिमी
-- 50: स्ट्रोक की लंबाई 5~100 मिमी
- M9B: चुंबकीय स्विच विकल्प
|
पैरामीटर |
विनिर्देश |
| जनम का आकार |
12~100 मिमी |
| परिचालन दाब |
0.1~1.0एमपीए; φ12/16 मिनट 0.12एमपीए |
| प्रूफ का दबाव |
1.5 एमपीए |
| तापमान |
गैर-चुंबक:-10~+70℃; चुंबक संस्करण:-10~+60℃ |
| पिस्टन गति |
50~500 मिमी/सेकेंड |
| तकिया |
रबर बम्पर (कोई एयर कुशन नहीं) |
| पोर्ट थ्रेड |
एम5/जी1/8/जी1/4/जी3/8/जी1/2 |
| स्नेहन |
तेल मुक्त संचालन |
| स्ट्रोक सहनशीलता |
≤50मिमी:±0.5मिमी; >50मिमी:±1.0मिमी |
| बोर (मिमी) |
जोर (एन) |
खींचो (एन) |
अधिकतम स्वीकार्य पार्श्व भार (एन) |
|
12 |
57 |
49 |
120 |
|
16 |
101 |
89 |
200 |
|
20 |
157 |
141 |
350 |
|
25 |
245 |
220 |
500 |
|
32 |
402 |
362 |
800 |
|
40 |
628 |
565 |
1200 |
|
50 |
981 |
882 |
1800 |
SOLH CQM श्रृंखला में उत्कृष्ट एंटी-ट्विस्ट और उच्च पार्श्व भार क्षमता के साथ एकीकृत डबल गाइड रॉड पतला वायवीय सिलेंडर, ऑटोमेशन क्लैम्पिंग और पोजिशनिंग अनुप्रयोगों के लिए मानक CQ2 सिलेंडर को बदलने के लिए सही सटीक एक्चुएटर है।
