ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

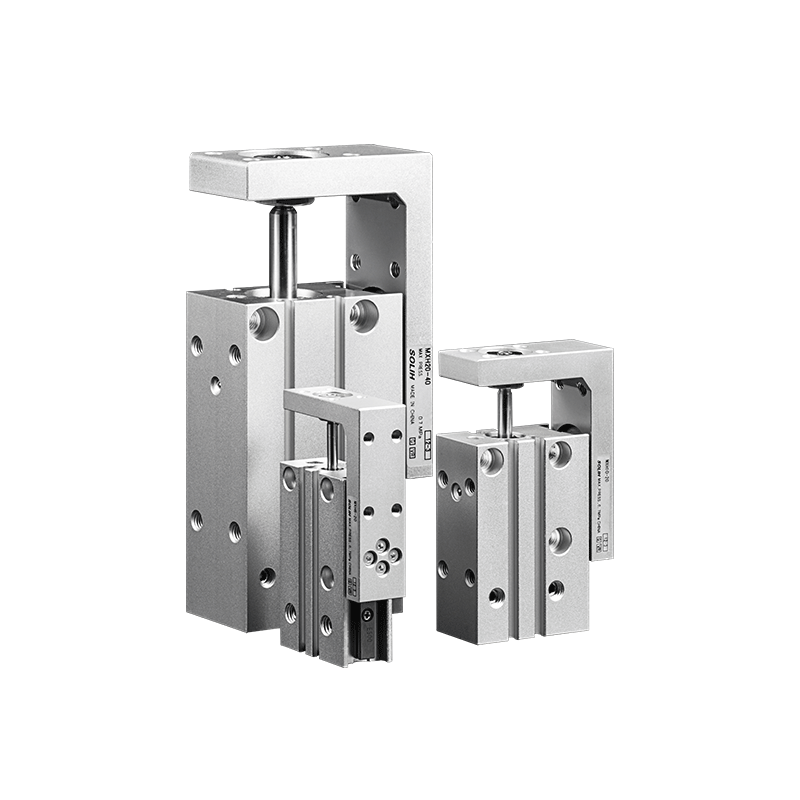

SOLH MXH श्रृंखला एक संकीर्ण प्रकार की कॉम्पैक्ट वायवीय स्लाइड टेबल है जो एक सर्कुलेटिंग बॉल लीनियर गाइड सिस्टम से सुसज्जित है। हल्के डिजाइन, उच्च कठोरता और 60 मिमी तक विस्तारित स्ट्रोक प्रदर्शन को एकीकृत करते हुए, इसमें एक अल्ट्रा-संकीर्ण बॉडी चौड़ाई होती है जो महत्वपूर्ण इंस्टॉलेशन स्थान बचाती है। उत्कृष्ट एंटी-डिफ्लेक्शन लोड क्षमता और मध्यम परिशुद्धता पोजिशनिंग क्षमता के साथ, यह विशेष रूप से साइड-बाय-साइड मल्टी-स्लाइड इंस्टॉलेशन और अत्यधिक स्थान-बाधित स्वचालित परिदृश्यों में सटीक स्थानांतरण संचालन के लिए अनुकूलित है, जो 3 सी इलेक्ट्रॉनिक्स और सटीक स्वचालन के लिए एक आदर्श लंबे स्ट्रोक माइक्रो रैखिक ड्राइविंग समाधान के रूप में कार्य करता है।
-- डुअल-पिस्टन ड्राइविंग संरचना: डबल-पिस्टन डबल-एक्टिंग ड्राइविंग मोड को अपनाता है, स्थिर आउटपुट बल और उत्कृष्ट सिंक्रोनस ऑपरेशन प्रदर्शन प्रदान करता है, उच्च आवृत्ति चक्रीय कार्य के दौरान लगातार रैखिक गति सुनिश्चित करता है।
-- अनंत सर्कुलेटिंग बॉल गाइड रेल: उच्च संरचनात्मक कठोरता और उत्कृष्ट रैखिक गति स्थिरता की विशेषता वाले अंतहीन सर्कुलेटिंग बॉल लीनियर गाइड रेल से सुसज्जित। यात्रा समानता को छोटे स्ट्रोक के लिए 0.05 मिमी के भीतर नियंत्रित किया जाता है, जिससे गति में घबराहट और विचलन से प्रभावी ढंग से बचा जा सकता है।
-- अल्ट्रा-नैरो कॉम्पैक्ट बॉडी: अनुकूलित संकीर्ण-चौड़ाई संरचना, पारंपरिक एमएक्सक्यू और एमएक्सएस श्रृंखला स्लाइड टेबल की तुलना में बहुत पतली, उपकरण स्थान के उपयोग को अधिकतम करने के लिए कई स्लाइडों की घनी अगल-बगल व्यवस्था का पूरी तरह से समर्थन करती है।
-- सुपीरियर एंटी-ऑफ़सेट भार क्षमता: स्वीकार्य टॉर्क पारंपरिक एमएक्सयू श्रृंखला का लगभग 6 गुना है, जिसमें विलक्षण भार और कैंटिलीवर लोड के लिए बहुत अधिक प्रतिरोध है, जो जटिल एकतरफा बल संचालन स्थितियों के अनुकूल है।
-- बहु-दिशात्मक लचीली स्थापना: छेद/थ्रेडेड छेद और अनुदैर्ध्य थ्रेडेड छेद के माध्यम से अनुप्रस्थ के साथ 4-तरफा माउंटिंग का समर्थन करता है। 3-साइड पाइपिंग डिज़ाइन से मेल खाते हुए, यह संकीर्ण और स्टैक्ड उपकरण संरचनाओं के लिए विविध स्थापना और पाइपिंग लेआउट आवश्यकताओं को पूरा करता है।
-- यूनिवर्सल सेंसर अनुकूलन: मानक के रूप में अंतर्निर्मित चुंबकीय रिंग, डी-एम9□ और ए93 श्रृंखला चुंबकीय स्विच के साथ संगत दोहरे पक्ष सेंसर खांचे के साथ, सटीक स्ट्रोक स्थिति का पता लगाने और सिग्नल फीडबैक का एहसास कराता है।

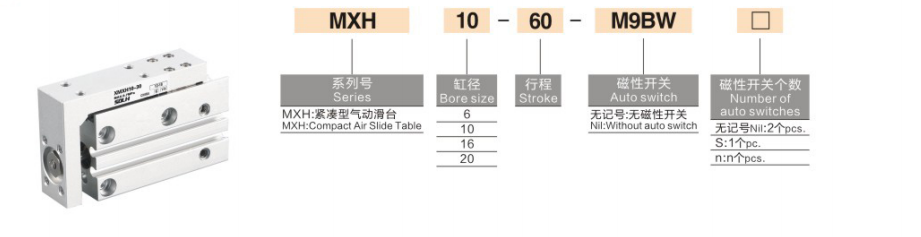

1. मॉडल उदाहरण: MXH16-50Z-M9NL
|
पद |
कोड |
विशिष्टता विवरण |
|
1 |
एमएक्सएच |
श्रृंखला कोड: कॉम्पैक्ट संकीर्ण-प्रकार वायवीय स्लाइड टेबल |
|
2 |
6/10/16/20 |
बोर का आकार (मिमी) |
|
3 |
5/10/15/20/25/30/40/50/60 |
मानक स्ट्रोक (मिमी) |
|
4 |
Z/रिक्त |
चुंबकीय वलय (मानक विन्यास, आमतौर पर छोड़ दिया गया) |
|
5 |
M9B/M9N/A93 |
चुंबकीय स्विच: M9B(NPN)/M9N(PNP)/A93 |
|
6 |
डब्ल्यू/एल |
तार की लंबाई: W=1m / L=3m |
2. मानक आदेश संदर्भ उदाहरण
-- एमएक्सएच10-30-M9BW: बोर 10 मिमी, स्ट्रोक 30 मिमी, 1 मीटर तार लंबाई के साथ एनपीएन चुंबकीय स्विच
|
पैरामीटर आइटम |
तकनीकी डाटा |
|
जनम का आकार |
6/10/16/20 मिमी |
|
मानक स्ट्रोक रेंज |
5~60 मिमी |
|
ऑपरेशन मोड |
दुगना अभिनय |
|
कार्य दबाव सीमा |
0.15~0.7 एमपीए |
|
प्रूफ का दबाव |
1.05 एमपीए |
|
परिवेश का तापमान (स्विच के साथ) |
-10℃ ~ +60℃ |
|
स्थिति निर्धारण सटीकता दोहराएँ |
±0.02 मिमी |
|
यात्रा समानता |
≤0.05 मिमी (स्ट्रोक ≤30 मिमी); ≤0.1मिमी (स्ट्रोक 40~60मिमी) |
|
अधिकतम परिचालन गति |
50~500 मिमी/सेकेंड |
|
बफ़र मोड |
डुअल-एंड रबर बफ़र (मानक) |
|
हवाई बंदरगाह का आकार |
M3×0.5 (φ6); M4×0.7 (φ10); M5×0.8 (φ16/20) |
|
स्नेहन मोड |
तेल मुक्त संचालन |
सुरक्षा कारक ≥2; ऊर्ध्वाधर भार के लिए स्वीकार्य टॉर्क सत्यापन की आवश्यकता होती है
|
बोर (मिमी) |
सैद्धांतिक जोर (एन) |
अधिकतम क्षैतिज भार (किग्रा) |
अधिकतम लंबवत भार (किग्रा) |
वजन (किग्रा) |
|
6 |
12 |
0.5 |
0.25 |
0.08 |
|
10 |
28 |
1.2 |
0.6 |
0.15 |
|
16 |
70 |
3.0 |
1.5 |
0.42 |
|
20 |
110 |
5.0 |
2.5 |
0.72 |
|
बोर (मिमी) |
पिच मोमेंट एम.पी |
यॉ मोमेंट माय |
रोल मोमेंट श्रीमान |
|
6 |
0.81 |
0.81 |
1.40 |
|
10 |
1.69 |
1.69 |
3.19 |
|
16 |
3.49 |
3.49 |
6.47 |
|
20 |
5.86 |
5.86 |
11.66 |
1. एमएक्सएच श्रृंखला के लिए प्राथमिकता आवेदन परिदृश्य
-- अत्यधिक स्थान-बाधित उपकरण: अल्ट्रा-संकीर्ण बॉडी डिज़ाइन कई स्लाइड टेबलों की सघन अगल-बगल स्थापना का समर्थन करता है, जो लघु स्वचालित उपकरण अंदरूनी हिस्सों में पूरी तरह से फिट बैठता है।
-- मध्यम-परिशुद्धता लंबे-स्ट्रोक संचालन: ±0.02 मिमी दोहराव सटीकता के साथ 60 मिमी तक अधिकतम स्ट्रोक, सामान्य वायवीय सिलेंडर की स्थिति स्थिरता से कहीं अधिक, मध्यम-सटीक लंबी-यात्रा स्थानांतरण मांगों को पूरा करता है।
-- लाइट-लोड उच्च-आवृत्ति स्थानांतरण: इलेक्ट्रॉनिक घटकों, टर्मिनलों, छोटे प्लास्टिक भागों और सटीक टूलींग फिक्स्चर की चक्रीय हैंडलिंग और स्थिति के लिए आदर्श।
-- एंटी-ऑफसेट लोड कार्य स्थितियां: उत्कृष्ट टॉर्क प्रतिरोध एकतरफ़ा बल और ब्रैकट स्थापना परिदृश्यों के तहत स्थिर संचालन को सक्षम बनाता है, सामान्य स्लाइडों के विक्षेपण और घबराहट की समस्याओं को हल करता है।
|
तुलना मद |
एमएक्सएच (संकीर्ण और लंबा स्ट्रोक) |
एमएक्सक्यू (आर्थिक प्रकार) |
एमएक्सएस (उच्च परिशुद्धता प्रकार) |
|
शारीरिक चौड़ाई |
अल्ट्रा-नैरो (साइड-बाय-साइड माउंटिंग के लिए सर्वश्रेष्ठ) |
मध्यम |
चौड़ा |
|
स्थिति निर्धारण सटीकता |
±0.02 मिमी |
±0.02 मिमी |
±0.01 मिमी |
|
स्ट्रोक रेंज |
5~60 मिमी |
10~150 मिमी |
10~150 मिमी |
|
कठोरता और टॉर्क प्रतिरोध |
मज़बूत |
मध्यम |
मजबूत |
|
मूल्य स्तर |
मध्यम |
कम (लागत-प्रभावी) |
मध्यम ऊँचाई |
-- बोर आकार का मिलान: स्थिर दीर्घकालिक संचालन सुनिश्चित करने के लिए कम से कम 2 के गारंटीकृत सुरक्षा कारक के साथ, रेटेड मूल्य के 50% के भीतर क्षैतिज भार और रेटेड मूल्य के 25% के भीतर ऊर्ध्वाधर भार को नियंत्रित करें।
-- स्ट्रोक आरक्षण: चयन के दौरान 5~10 मिमी स्ट्रोक मार्जिन आरक्षित करें; सीमा प्रभाव से बचने और सेवा जीवन में सुधार के लिए एमएक्सएच श्रृंखला का अधिकतम मानक स्ट्रोक 60 मिमी है।
-- माउंटिंग मोड चयन: अति-संकीर्ण स्थान लेआउट के लिए अनुप्रस्थ माउंटिंग चुनें; समग्र उपकरण स्थान को बचाने के लिए स्टैक्ड और मल्टी-लेयर इंस्टॉलेशन परिदृश्यों के लिए अनुदैर्ध्य माउंटिंग को अपनाएं।
-- बफ़र अनुकूलन: जब परिचालन गति 300 मिमी/सेकेंड से अधिक हो या भार का वजन 3 किलोग्राम से अधिक हो तो हाइड्रोलिक बफर से लैस करें, जिससे टर्मिनल प्रभाव और कंपन को प्रभावी ढंग से कम किया जा सके।
-- सेंसर विन्यास: डुअल-साइड सेंसर ग्रूव्स डुअल मैग्नेटिक स्विच इंस्टालेशन को सपोर्ट करते हैं, जिससे फुल-स्ट्रोक पोजीशन मॉनिटरिंग के लिए एक्सटेंड और रिट्रैक्ट स्ट्रोक दोनों का सटीक इन-प्लेस डिटेक्शन होता है।
एक वाक्य सारांश
एसओएलएच एमएक्सएच श्रृंखला संकीर्ण कॉम्पैक्ट वायवीय स्लाइड टेबल में अल्ट्रा-संकीर्ण बॉडी, उच्च टोक़ प्रतिरोध, 60 मिमी लंबा स्ट्रोक और ± 0.02 मिमी मध्यम परिशुद्धता, 4-दिशा माउंटिंग और तेल मुक्त संचालन के साथ, घने स्थापना और सीमित स्वचालित स्थानों में हल्के लोड उच्च आवृत्ति परिशुद्धता हस्तांतरण के लिए इष्टतम लागत प्रभावी समाधान है।
