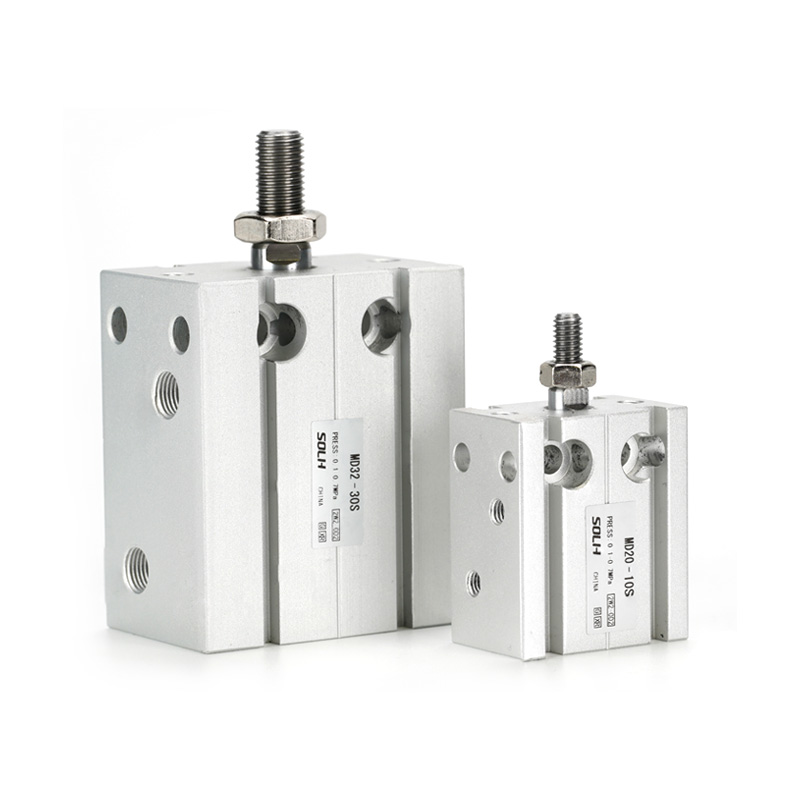

एसओएलएच एमडी श्रृंखला पूर्ण-सर्कल माउंटिंग छेद, अल्ट्रा-थिन ब्लॉक आकार और मनमाना-कोण स्थापना क्षमता के साथ मानक बहु-स्थिति मुक्त माउंटिंग लघु सिलेंडर है। संकीर्ण सीमित उपकरण स्थान, उच्च-घनत्व लेआउट और हल्के-लोड आंतरायिक इजेक्शन और पोजिशनिंग वर्कस्टेशन के लिए डिज़ाइन किया गया।
5 पूर्ण उप-मॉडल सिंगल/डबल रॉड, सिंगल/डबल एक्टिंग, फिक्स्ड/एडजस्टेबल स्ट्रोक मांगों को कवर करते हैं:
- एमडी: सिंगल रॉड डबल एक्टिंग (मानक सार्वभौमिक प्रकार)
- एमएसडी: सिंगल रॉड सिंगल एक्टिंग (स्प्रिंग एक्सटेंड आउट)
- एमटीडी: सिंगल रॉड सिंगल एक्टिंग (स्प्रिंग रिट्रेक्ट इन)
- एमडीडी: डबल रॉड डबल एक्टिंग (एंटी-टोरसन नो रोटेशन)
- एमडीजे: रियर एडजस्टेबल स्ट्रोक के साथ डबल रॉड डबल एक्टिंग
|
पैरामीटर आइटम |
पूर्ण विशिष्टता विवरण |
| मानक बोर आकार (मिमी) |
6, 10, 16, 20, 25, 32 |
| मानक स्ट्रोक लंबाई (मिमी) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ऑपरेशन मोड |
दोहरा अभिनय: एमडी/एमडीडी/एमडीजेएकल अभिनय: एमएसडी/एमटीडी |
| ऑपरेटिंग दबाव रेंज |
दोहरा अभिनय: 0.1 ~ 1.0 एमपीए/एकल अभिनय: 0.2 ~ 1.0 एमपीए |
| बर्स्ट प्रूफ परीक्षण दबाव |
1.5 एमपीए |
| परिवेश परिचालन तापमान |
-20℃ ~ +70℃ (वायु पाइपलाइन के अंदर कोई बर्फ नहीं) |
| पिस्टन स्पीड रेंज |
दोहरा अभिनय: 30 ~ 500 मिमी/सेकेंड एकल अभिनय: 50 ~ 500 मिमी/सेकेंड |
| एयर पोर्ट थ्रेड |
बोर 6/10: एम5×0.8 बोर 16/20/25/32: पीटी1/8 |
| चुंबकीय रिंग विकल्प |
एस प्रत्यय = अंतर्निर्मित स्थायी चुंबक, सीएमएसएच/डीएमएसएच चुंबकीय स्थिति स्विच के साथ संगत |
1. पूर्ण 6-दिशा बहु-स्थिति माउंटिंग
- सिलेंडर बॉडी के सामने, पीछे, बाएँ, दाएँ, ऊपर और नीचे वितरित समान टैप किए गए छेद; किसी भी समतल और किसी भी कोण पर लगाया जा सकता है। एकाधिक सिलेंडरों की अगल-बगल समानांतर व्यवस्था कैबिनेट स्थान के उपयोग को अधिकतम करती है।
2. अल्ट्रा-थिन ब्लॉक लाइटवेट बॉडी
- मानक गोल बॉडी सिलेंडर की तुलना में 30% ~ 50% पतली दीवार की मोटाई, लघु तंत्र डिजाइन के लिए डाई-कास्ट हल्के एल्यूमीनियम मिश्र धातु मुख्य बॉडी।
3. स्व-चिकनाई पिस्टन रॉड बेयरिंग
- पिस्टन रॉड पर एकीकृत कम-घर्षण स्व-चिकनाई झाड़ी, तेल मुक्त संचालन, लंबी सेवा जीवन और स्थिर चिकनी गति।
4. मानक चुंबकीय स्विच बढ़ते खांचे
- सिलेंडर बॉडी के दोनों किनारों पर समर्पित ट्रैपेज़ॉइडल स्लाइड खांचे; अतिरिक्त ब्रैकेट के बिना चुंबकीय रीड स्विच की आसान असेंबली, डिस्सेम्बली और स्थिति शिफ्टिंग।
5. बिल्ट-इन फ्रंट रबर बफर पैड
- रॉड के सिरे पर एकीकृत बफर प्रभाव कंपन को अवशोषित करता है, परिचालन शोर को कम करता है और छोटे फिक्स्चर और वर्कपीस की सुरक्षा करता है।
6. विस्तार योग्य डबल रॉड और समायोज्य स्ट्रोक वेरिएंट
- एमडीडी डबल रॉड: मजबूत एंटी-टोरसन प्रदर्शन, शून्य रोटरी विक्षेपण, साइड लोड के तहत स्थिर रैखिक मार्गदर्शन
- एमडीजे समायोज्य स्ट्रोक: स्ट्रोक सीमा समायोजन के लिए रियर फाइन-ट्यूनिंग स्क्रू, परिवर्तनीय स्थिति लंबाई आवश्यकताओं के लिए लचीला

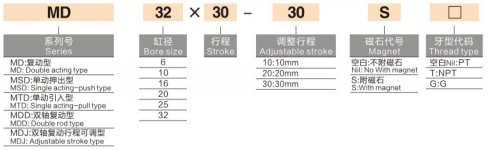

1. मॉडल 1: मानक सिंगल रॉड डबल एक्टिंग MD16×30S
- एमडी = सीरीज कोड, सिंगल रॉड डबल एक्टिंग कॉम्पैक्ट सिलेंडर
-- 16 = बोर व्यास (मिमी)
-- 30 = मूल स्ट्रोक लंबाई (मिमी)
- एस = अंतर्निर्मित चुंबकीय वलय (रिक्त = कोई चुंबक नहीं)
2.मॉडल 2: एडजस्टेबल डबल रॉड MDJ20×20-10S
- एमडीजे = रियर स्ट्रोक समायोजन के साथ डबल रॉड डबल एक्टिंग
--20 = बोर का आकार (मिमी)
--20 = फिक्स्ड बेस स्ट्रोक
-- 10 = समायोज्य अतिरिक्त स्ट्रोक (कुल यात्रा = 20 + 10 = 30 मिमी)
-- एस = अंतर्निर्मित चुंबकीय रिंग वैकल्पिक प्रत्यय
| बोर (मिमी) |
पिस्टन क्षेत्र (मिमी²) |
0.2 एमपीए |
0.4MPa |
0.6MPa |
0.7 एमपीए |
1.0 एमपीए |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. मुख्य चयन निर्णय नियम
- स्थान प्रतिबंध प्राथमिकता: संकीर्ण स्थापना गुहा, सघन लेआउट, बहु-कोण माउंटिंग मांग → एमडी श्रृंखला ब्लॉक कॉम्पैक्ट सिलेंडर चुनें
- लोड स्थिति स्क्रीनिंग: पार्श्व विक्षेपण के बिना शुद्ध अक्षीय प्रकाश भार → मानक एमडी सिंगल रॉड; साइड टॉर्शन / ऑफसेट साइड लोड मौजूद है → एमडीडी डबल रॉड एंटी-रोटेशन मॉडल
- स्ट्रोक समायोजन की मांग: परिवर्तनीय स्थिति यात्रा के लिए ठीक सीमा की आवश्यकता है → एमडीजे समायोज्य स्ट्रोक डबल रॉड वैरिएंट
- स्थिति संकेत प्रतिक्रिया: पीएलसी स्ट्रोक का पता लगाने के लिए सीएमएसएच/डीएमएसएच चुंबकीय स्विच के साथ प्रत्यय एस जोड़ें
2. विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य
- 3सी और सेमीकंडक्टर ऑटोमेशन: मिनी फिक्स्चर क्लैम्पिंग, मटेरियल पुशिंग, कंपोनेंट क्रिम्पिंग, सटीक पोजिशनिंग स्टेशन
- सामान्य स्वचालित उपकरण: वर्कपीस ब्लॉकिंग, स्टेशन स्विचिंग, छोटे रैखिक प्रत्यागामी तंत्र
- घरेलू उपकरण और हार्डवेयर असेंबली: छोटा हिस्सा प्रेस-फिट, स्नैप फास्टनिंग, माइक्रो ग्लू डिस्पेंसिंग
- पैकेजिंग और खाद्य मशीनरी: हल्के भार वाली सामग्री का संवहन, उत्पाद क्लैम्पिंग, स्वचालित छँटाई पृथक्करण
एसओएलएच एमडी मल्टी-डायरेक्शन फ्री माउंट कॉम्पैक्ट सिलेंडर सिंगल/डबल रॉड, सिंगल/डबल एक्टिंग और एडजस्टेबल स्ट्रोक एमडीजे वेरिएंट को कवर करता है, जिसमें फुल 6-साइड माउंटिंग होल, बिल्ट-इन बफर और वैकल्पिक मैग्नेटिक रिंग, 3सी, सेमीकंडक्टर, पैकेजिंग और मिनी ऑटोमेशन उपकरण में लाइट-लोड क्लैंपिंग, इजेक्टिंग और पोजिशनिंग के लिए आदर्श अल्ट्रा-थिन लाइटवेट डिजाइन है।
