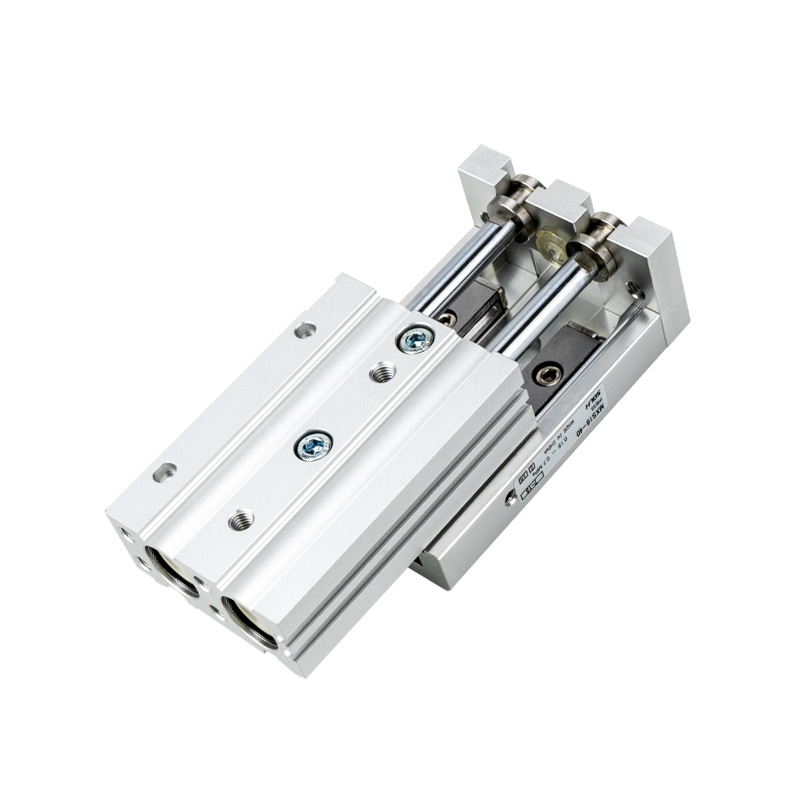

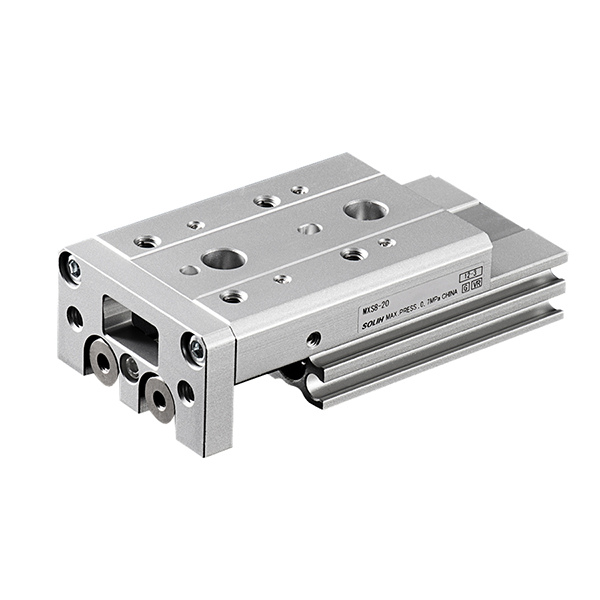

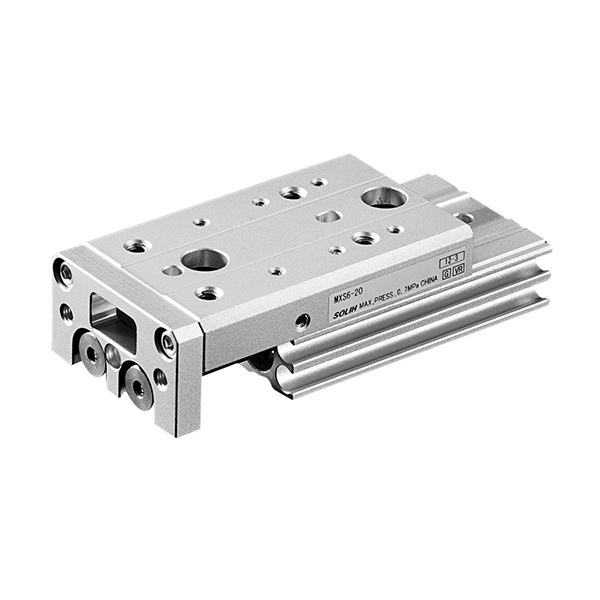

एमएक्सएस सीरीज वायवीय स्लाइड टेबल | क्रॉस रोलर गाइड डुअल-सिलेंडर प्रकार

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

     एसओएलएच एमएक्सएस श्रृंखला एक उच्च कठोरता, उच्च परिशुद्धता एकीकृत वायवीय स्लाइड टेबल है जो दोहरे पिस्टन ड्राइविंग संरचना और पेशेवर क्रॉस रोलर गाइड रेल से सुसज्जित है। अल्ट्रा-थिन कॉम्पैक्ट बॉडी, जीरो-क्लीयरेंस प्रीलोडेड गाइड सिस्टम और दोगुना आउटपुट थ्रस्ट की विशेषता के साथ, यह ±0.01 मिमी तक की दोहराव सटीकता के साथ अल्ट्रा-स्थिर रैखिक गति प्रदान करता है। ऑल-इन-वन एकीकृत डिज़ाइन पारंपरिक स्प्लिट सिलेंडर + बाहरी गाइड संयोजनों की तुलना में उपकरण की मात्रा को काफी कम कर देता है। इसे व्यापक रूप से सटीक रैखिक स्थानांतरण, संरेखण असेंबली, इलेक्ट्रॉनिक और अर्धचालक टूलींग में लागू किया जाता है, जो पारंपरिक रैखिक ड्राइविंग समाधानों के लिए इष्टतम उन्नत प्रतिस्थापन के रूप में कार्य करता है।

मूल संरचना एवं कार्य सिद्धांत

     -- डुअल-पिस्टन ड्राइविंग सिस्टम: डबल-एक्टिंग डुअल-पिस्टन संरचना को अपनाता है, जो समान बोर आकार के साथ सिंगल-सिलेंडर स्लाइड का दोगुना जोर प्रदान करता है। यह अत्यधिक समकालिक संचालन सुनिश्चित करता है और उच्च-आवृत्ति आंदोलन के दौरान गति विक्षेपण और स्विंगिंग को प्रभावी ढंग से समाप्त करता है।

     -- प्रीमियम क्रॉस रोलर गाइड रेल: प्रीलोड डिज़ाइन, शून्य रनिंग क्लीयरेंस, उत्कृष्ट संरचनात्मक कठोरता और रेडियल लोड और टॉर्क विक्षेपण के लिए मजबूत प्रतिरोध के साथ अंतर्निहित उच्च परिशुद्धता क्रॉस रोलर गाइड। यह दीर्घकालिक चक्रीय संचालन के लिए ±0.01 मिमी अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता को स्थिर रूप से बनाए रखता है।

     -- एकीकृत ऑल-इन-वन डिज़ाइन: सिलेंडर और स्लाइड टेबल पूरी तरह से एक इकाई के रूप में एकीकृत हैं, जिससे स्प्लिट-प्रकार संरचनाओं की तुलना में समग्र स्थापना मात्रा 30% ~ 50% कम हो जाती है। इसे इंस्टालेशन के दौरान किसी मैन्युअल संरेखण की आवश्यकता नहीं है, जिससे असेंबली दक्षता और संरचनात्मक स्थिरता में काफी सुधार होता है।

     -- लचीली तीन तरफा माउंटिंग: पूर्व निर्धारित परिशुद्धता पोजिशनिंग पिन छेद के साथ नीचे, किनारे और अक्षीय तीन-दिशा स्थापना का समर्थन करता है। यह विविध कॉम्पैक्ट उपकरण लेआउट मांगों के अनुकूल, सीधे स्टैकिंग इंस्टॉलेशन और साइड फिक्स्ड माउंटिंग का समर्थन करता है।

     -- अंतर्निर्मित सेंसर अनुकूलन: मानक आंतरिक चुंबकीय रिंग से सुसज्जित, शरीर पर आरक्षित एम्बेडेड खांचे के साथ D-M9□ और A93 श्रृंखला चुंबकीय स्विच के साथ संगत। फ्लश-माउंटेड डिज़ाइन संरचनात्मक हस्तक्षेप से बचाता है और सटीक स्ट्रोक स्थिति प्रतिक्रिया सुनिश्चित करता है।

पूर्ण मॉडल कोडिंग नियम

   1. मॉडल उदाहरण: MXS16-50AS-M9BW

   2. मानक आदेश संदर्भ उदाहरण

     -- एमएक्सएस20-75A-FR-M9NL: बोर 20 मिमी, स्ट्रोक 75 मिमी, डुअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिंग, 3 मीटर तार लंबाई के साथ पीएनपी चुंबकीय स्विच

सामान्य कोर तकनीकी विशिष्टताएँ

आउटपुट फोर्स और लोड संदर्भ चार्ट (@0.5MPa, क्षैतिज स्थापना)

नोट: लंबे स्ट्रोक और उच्च गति के साथ भार क्षमता घट जाती है; सुरक्षा कारक ≥2; ऊर्ध्वाधर भार के लिए स्वीकार्य टॉर्क सत्यापन की आवश्यकता होती है

आवेदन परिदृश्य और चयन दिशानिर्देश

   1. एमएक्सएस श्रृंखला के लिए प्राथमिकता आवेदन परिदृश्य

     --  अति-उच्च परिशुद्धता स्थिति निर्धारण एवं स्थानांतरण: सख्त ±0.01 मिमी पोजिशनिंग आवश्यकताओं के साथ इलेक्ट्रॉनिक घटकों, टर्मिनलों, ऑप्टिकल लेंस और लघु मॉड्यूल के सटीक रैखिक हस्तांतरण और संरेखण के लिए आदर्श।

     -- अंतरिक्ष-सीमित कॉम्पैक्ट उपकरण: अल्ट्रा-थिन एकीकृत संरचना सामान्य स्लाइड टेबल की तुलना में उपकरण की ऊंचाई को 30% तक कम कर देती है, जो पूरी तरह से छोटे और अत्यधिक कॉम्पैक्ट स्वचालित स्टेशनों पर फिट बैठती है।

     -- उच्च-कठोरता और विरोधी विक्षेपण कार्य स्थितियाँ: क्रॉस रोलर गाइड डिज़ाइन उत्कृष्ट टॉर्क प्रतिरोध और विलक्षण भार सहनशीलता प्रदान करता है, जो जटिल बल स्थितियों के साथ रोबोट जेड-अक्ष ड्राइविंग और उच्च-सटीक असेंबली स्टेशनों के लिए उपयुक्त है।

     -- उच्च-आवृत्ति शॉर्ट-स्ट्रोक चक्रीय ऑपरेशन: 10 ~ 50 मिमी शॉर्ट स्ट्रोक के भीतर दीर्घकालिक उच्च आवृत्ति संचालन के लिए स्थिर, ऑफसेट या घबराहट के बिना लगातार सटीकता बनाए रखना।

     -- संरचनात्मक सरलीकरण एवं लागत में कमी: एकीकृत सिलेंडर और गाइड संरचना पूरी तरह से पारंपरिक विभाजित "सिलेंडर + बाहरी गाइड" संयोजन को प्रतिस्थापित करती है, यांत्रिक डिजाइन को सरल बनाती है और असेंबली और रखरखाव लागत को कम करती है।

व्यावसायिक चयन के मुख्य बिंदु

     -- बोर आकार चयन: वर्कपीस के वजन और इंस्टॉलेशन मोड के अनुसार बोर के आकार का मिलान करें। स्थिर संचालन सुनिश्चित करने के लिए क्षैतिज भार को रेटेड मूल्य के 50% के भीतर और ऊर्ध्वाधर भार को रेटेड मूल्य के 25% के भीतर नियंत्रित करें।

     -- स्ट्रोक चयन: मॉडल चयन के दौरान 5~10 मिमी स्ट्रोक मार्जिन आरक्षित रखें। यदि सटीक स्ट्रोक ट्रिमिंग की आवश्यकता है तो एएस/एटी/ए स्ट्रोक एडजस्टर (0~5मिमी बारीक समायोजन) चुनें।

     -- बढ़ते दिशा मिलान: क्षैतिज सामग्री हैंडलिंग के लिए नीचे माउंटिंग; पार्श्व स्थिर स्थापना के लिए साइड माउंटिंग; Z-अक्ष स्टैकिंग और मल्टी-लेयर असेंबली के लिए अक्षीय माउंटिंग।

     -- बफ़र कॉन्फ़िगरेशन अनुकूलन: पारंपरिक संचालन के लिए मानक रबर बफर। टर्मिनल प्रभाव और कंपन को कम करने के लिए जब ऑपरेटिंग गति 300 मिमी/सेकेंड से अधिक हो या लोड वजन 5 किलोग्राम से अधिक हो तो हाइड्रोलिक बफर से लैस करें।

     -- स्थिति का पता लगाने का सेटअप: M9B/M9N चुंबकीय स्विच के साथ संगत। डुअल-साइड एंबेडेड ग्रूव्स विस्तार और वापसी स्ट्रोक दोनों के लिए सटीक इन-प्लेस सिग्नल डिटेक्शन का एहसास करने के लिए 2 स्विच की स्थापना का समर्थन करते हैं।

एक वाक्य सारांश

     एसओएलएच एमएक्सएस श्रृंखला दोहरी-सिलेंडर वायवीय स्लाइड टेबल प्रीमियम क्रॉस रोलर गाइड और एकीकृत ऑल-इन-वन संरचना को अपनाती है, जिसमें दोगुना जोर, ±0.01 मिमी अल्ट्रा-उच्च परिशुद्धता, बेहतर कठोरता और विरोधी विक्षेपण क्षमता होती है, जो सेमीकंडक्टर, इलेक्ट्रॉनिक सटीक असेंबली और उच्च आवृत्ति पोजिशनिंग ऑटोमेशन के लिए उच्च अंत सटीक रैखिक ड्राइविंग समाधान के रूप में कार्य करती है।
