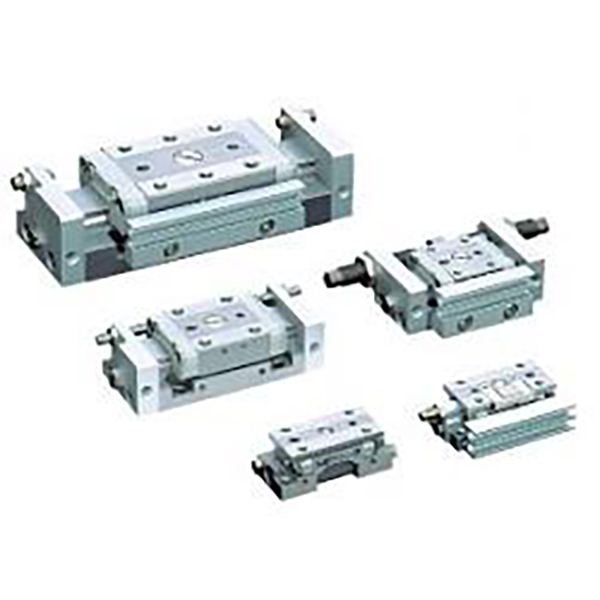

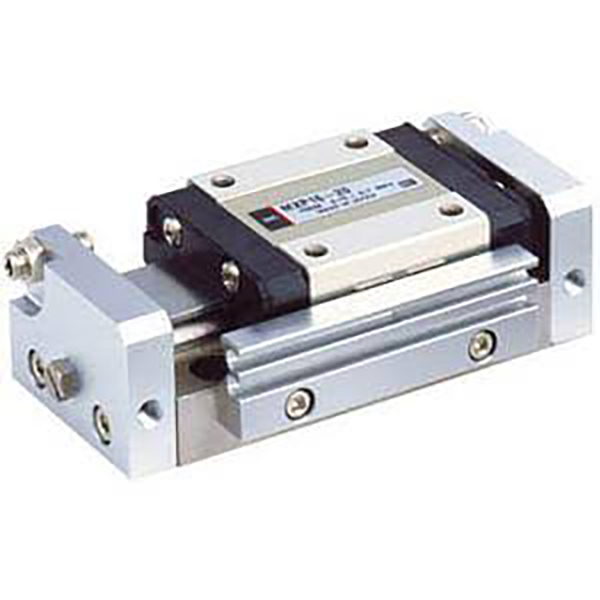

एमएक्सपी सीरीज अल्ट्रा-हाई प्रिसिजन कॉम्पैक्ट न्यूमेटिक स्लाइड टेबल
ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
एसओएलएच एमएक्सपी श्रृंखला एक उच्च-स्तरीय अल्ट्रा-उच्च परिशुद्धता कॉम्पैक्ट वायवीय स्लाइड टेबल है जिसे कठोर माइक्रो-पोजिशनिंग परिदृश्यों के लिए इंजीनियर किया गया है। एक अंतर्निर्मित सिलेंडर गाइड रेल संरचना और एकीकृत स्टेनलेस स्टील बॉडी को अपनाते हुए, यह माइक्रोन-स्तरीय समानता, अल्ट्रा-लो घूर्णी त्रुटि और असाधारण कठोरता प्रदान करता है। दोहरी-दिशा पाइपिंग और उच्च-आवृत्ति स्थिर साइक्लिंग का समर्थन करते हुए, यह 3C परिशुद्धता असेंबली, ऑप्टिकल डिटेक्शन और उच्च-सटीकता सूक्ष्म घटक स्थिति के लिए बिल्कुल उपयुक्त है, जो परिष्कृत लघु रैखिक ड्राइविंग अनुप्रयोगों के लिए प्रीमियम मॉडल के रूप में कार्य करता है।
-- ड्राइव मोड: डबल-एक्टिंग द्विदिशात्मक संचालन, बोर आकार φ6/8/10/12/16 मिमी, 10~120N की हल्की लोड रेंज को कवर करता है।
-- एकीकृत प्रीमियम संरचना: इसमें बिल्ट-इन सिलेंडर लीनियर गाइड रेल और वन-पीस मार्टेंसिटिक स्टेनलेस स्टील बॉडी की सुविधा है। लोड-बेयरिंग तंत्र पिस्टन रॉड सीलिंग मूवमेंट से पूरी तरह से अलग है, जिससे अत्यधिक कठोरता और न्यूनतम घर्षण प्राप्त होता है।
-- अति-उच्च परिशुद्धता ग्रेड: यात्रा समानता 0.004 मिमी, माउंटिंग समानता 0.02 मिमी, घूर्णी सटीकता ±0.03° (φ6/8/10) / ±0.04° (φ12/16), उद्योग की अग्रणी अल्ट्रा-स्थिर सटीक स्थिति प्रदर्शन प्रदान करती है।
-- अल्ट्रा-कॉम्पैक्ट नैरो बॉडी: शरीर की ऊंचाई केवल 17~23 मिमी, एमएक्सजे समकक्ष मॉडल की तुलना में 10%~20% संकीर्ण, अत्यंत सीमित कार्य स्थानों के लिए अल्ट्रा-सघन लेआउट को सक्षम करता है।
-- दोहरी दिशा पाइपिंग लचीलापन: ऑन-साइट स्विचेबल लेआउट के साथ पार्श्व और अक्षीय दोनों पाइपिंग का समर्थन करता है, जो विभिन्न ऑन-साइट पाइपलाइन रूटिंग आवश्यकताओं को अनुकूलित करता है।
-- यूनिवर्सल सेंसर संगतता: मानक दोहरे चुंबकीय स्विच खांचे विश्वसनीय द्विदिशीय स्थिति निगरानी के लिए 2 एम9बी चुंबकीय स्विच की स्थापना की अनुमति देते हैं।
-- बहु-स्तरीय बफ़रिंग और सीमित करना: शोर और प्रभाव में कमी के लिए मानक डुअल-एंड रबर बफ़र्स; वैकल्पिक सिंगल/डुअल-एंड मेटल स्ट्रोक लिमिटर्स, प्लस φ8 और उससे ऊपर के मॉडल के लिए हाइड्रोलिक बफर विकल्प, अल्ट्रा-सटीक पोजिशनिंग नियंत्रण के लिए 0 ~ 5 मिमी की समायोज्य स्ट्रोक रेंज के साथ।

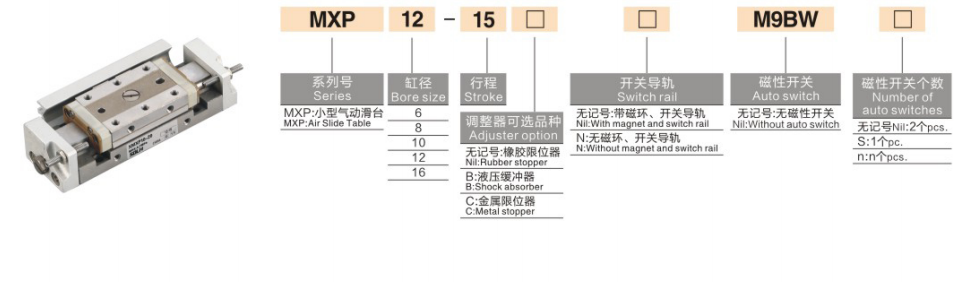

1. मॉडल उदाहरण: MXP8-15-B-M9BW
|
पद |
कोड |
विशिष्टता विवरण |
|
1 |
एमएक्सपी |
श्रृंखला कोड: अल्ट्रा-उच्च परिशुद्धता वायवीय स्लाइड टेबल |
|
2 |
6/8/10/12/16 |
बोर का आकार (मिमी) |
|
3 |
5/10/15/20/25/30 |
मानक स्ट्रोक (मिमी): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30 |
|
4 |
बी/सी/डी/रिक्त |
सीमा विकल्प: बी=दोहरी-अंत धातु सीमा; सी=वापसी-अंत सीमा; डी=विस्तार-अंत सीमा; रिक्त=मानक रबर बफ़र |
|
5 |
M9BW/M9B |
चुंबकीय स्विच (वैकल्पिक, 1 या 2 स्विच) |
|
6 |
एन/रिक्त |
गाइड रेल प्रकार: एन=गैर-चुंबकीय गाइड रेल; रिक्त=मानक चुंबकीय गाइड रेल |
2. मानक आदेश संदर्भ उदाहरण
-- एमएक्सपी6-5: मानक प्रकार, कोई चुंबकीय स्विच नहीं, बोर 6 मिमी, स्ट्रोक 5 मिमी, दोहरा अभिनय
-- एमएक्सपी10-20-B-2M9B: बोर 10 मिमी, स्ट्रोक 20 मिमी, डुअल-एंड मेटल लिमिट, 2 पीसी M9B चुंबकीय स्विच
-- एमएक्सपी12-25-डी: बोर 12मिमी, स्ट्रोक 25मिमी, विस्तारित-अंत धातु सीमा, अक्षीय पाइपिंग संगत
|
पैरामीटर आइटम |
φ6 |
φ8 |
φ10 |
φ12 |
φ16 |
|
बोर (मिमी) |
6 |
8 |
10 |
12 |
16 |
|
मानक स्ट्रोक (मिमी) |
5/10 |
10/20 |
10/20 |
15/25 |
20/30 |
|
परिचालन दबाव (एमपीए) |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
|
जोर बढ़ाएँ @0.5MPa (एन) |
14 |
25 |
39 |
57 |
101 |
|
रिट्रेक्ट थ्रस्ट @0.5MPa (N) |
11 |
19 |
31 |
48 |
88 |
|
लगभग। वजन (जी) |
~60 |
~85 |
~120 |
~210 |
~320 |
|
बफ़र प्रकार |
डुअल-एंड रबर बफ़र (φ8+ के लिए वैकल्पिक मेटल लिमिटर / हाइड्रोलिक बफ़र) |
||||
|
परिवेश का तापमान |
-10℃ ~ +60℃ (ठंड नहीं) |
||||
|
हवाई बंदरगाह का आकार |
एम3×0.5 |
एम3×0.5 |
एम3×0.5 |
M5×0.8 |
M5×0.8 |
1. अल्ट्रा-उच्च माइक्रोन-स्तर परिशुद्धता और स्थिरता
- 0.004 मिमी की अल्ट्रा-लो ट्रैवल समानता और ±0.03° जितनी कम घूर्णी सटीकता का दावा करता है, जो ±0.01 मिमी रिपीट पोजिशनिंग सटीकता के साथ जोड़ा जाता है। यह माइक्रो-शेकिंग और स्थिति विचलन को समाप्त करता है, ऑप्टिकल डिटेक्शन, माइक्रो कंपोनेंट लेमिनेशन और उच्च-परिशुद्धता परीक्षण प्रक्रियाओं के लिए सख्त सटीक मांगों को पूरी तरह से पूरा करता है।
2. अंतर्निर्मित सिलेंडर संरचना और अल्ट्रा-संकीर्ण कॉम्पैक्ट बॉडी
- सिलेंडर को गाइड रेल संरचना के अंदर एम्बेडेड किया गया है, जिससे एमएक्सजे मॉडल की तुलना में शरीर की चौड़ाई 10% ~ 20% कम हो जाती है। अभिनव दोहरी-दिशा पार्श्व/अक्षीय पाइपिंग डिज़ाइन, अल्ट्रा-संकीर्ण घने स्टेशनों में पाइपलाइन लेआउट प्रतिबंधों को हल करते हुए, लचीली ऑन-साइट स्विचिंग की अनुमति देता है।
3. उच्च कठोरता और लंबी सेवा जीवन
- वन-पीस मार्टेंसिटिक स्टेनलेस स्टील बॉडी और एकीकृत गाइड रेल संरचना उत्कृष्ट विरूपण प्रतिरोध और संरचनात्मक कठोरता प्रदान करती है। तेल मुक्त कम घर्षण सील डिजाइन को अपनाता है, स्वच्छ कार्यशालाओं और हल्के औद्योगिक वातावरण के साथ संगत, 5 मिलियन से अधिक चक्रों की रखरखाव-मुक्त सेवा जीवन प्राप्त करता है।
4. उच्च-आवृत्ति सुचारू संचालन
- प्रीमियम कम-घर्षण सीलिंग और उच्च-परिशुद्धता बॉल गाइड रेल अल्ट्रा-स्मूद मूवमेंट सुनिश्चित करती है। ऑपरेटिंग गति 50 से 500 मिमी/सेकेंड तक होती है, जो बिना किसी रुकावट या घबराहट के 350 सीपीएम से ऊपर स्थिर उच्च-आवृत्ति साइकिलिंग का समर्थन करती है, जो दीर्घकालिक शॉर्ट-स्ट्रोक दोहराव वाले पोजिशनिंग कार्यों के लिए आदर्श है।
5. लचीला बहु-दृश्य स्थापना अनुकूलन
- सटीक पोजीशनिंग पिन छेद के साथ ऊपर, नीचे और साइड तीन-तरफा माउंटिंग का समर्थन करता है। सममित एयर पोर्ट संरचना साइट पर बाएं/दाएं पाइपिंग इंटरचेंजबिलिटी को सक्षम बनाती है, दिशात्मक सीमाओं को पूरी तरह से तोड़ती है और विविध उपकरण संरचनात्मक डिजाइनों को अपनाती है।
1. बढ़ते तरीके
-- शीर्ष पर लगाना: सटीक पोजिशनिंग पिन छेद के साथ छेद के माध्यम से तय किया गया, वर्कपीस शीर्ष स्थापना और शून्य विस्थापन की आवश्यकता वाले उच्च-सटीक पोजिशनिंग परिदृश्यों के लिए उपयुक्त।
-- बॉटम माउंटिंग: स्थिर और विश्वसनीय संरचना के साथ निचले थ्रेडेड छेद के माध्यम से तय किया गया, मानक उपकरण सतह असेंबली और निश्चित रैखिक ड्राइविंग के लिए लागू।
-- साइड माउंटिंग: साइड थ्रेडेड छेद के माध्यम से फिक्स किया गया, सीमित ऊर्ध्वाधर स्थान और कई स्लाइड इकाइयों की घनी समानांतर व्यवस्था वाले उपकरणों के लिए बिल्कुल सही।
2. विशिष्ट अनुप्रयोग परिदृश्य
-- 3सी इलेक्ट्रॉनिक्स: चिप माउंटिंग और बॉन्डिंग, लेंस मॉड्यूल फोकसिंग, माइक्रो कंपोनेंट अल्ट्रा-प्रिसिजन पोजिशनिंग, जांच चक्र परीक्षण
-- ऑप्टिकल उपकरण: सीसीडी कैमरा सटीक मूवमेंट, ऑप्टिकल लेंस फाइन कैलिब्रेशन, लेजर पोजिशनिंग, हाई-प्रिसिजन डिटेक्शन प्लेटफॉर्म ड्राइविंग
-- सूक्ष्म परिशुद्धता असेंबली: लघु स्वचालित स्क्रू लॉकिंग, टर्मिनल क्रिम्पिंग, सटीक घटक सम्मिलन, उच्च-परिशुद्धता जिग ड्राइविंग
-- चिकित्सकीय संसाधन: माइक्रो पंप सटीक नियंत्रण, लघु वाल्व सटीक स्विचिंग, छोटे उपकरण दूरबीन स्थिति
|
तुलना मद |
एमएक्सपी (अल्ट्रा-हाई प्रिसिजन) |
एमएक्सजे (उच्च परिशुद्धता) |
एमएक्सक्यू (मानक परिशुद्धता) |
|
बोर रेंज (मिमी) |
6/8/10/12/16 |
4.5/6/8/12/16 |
6/8/12/16/20 |
|
यात्रा समानता |
0.004 मिमी (अल्ट्रा-हाई) |
0.005 मिमी (उच्च) |
0.01 मिमी (मध्यम) |
|
घूर्णी सटीकता |
±0.03° / ±0.04° |
±0.05° |
±0.1° |
|
शरीर की चौड़ाई (φ10) |
20 मिमी (अल्ट्रा-संकीर्ण) |
24 मिमी (संकीर्ण) |
30 मिमी (मानक) |
|
पाइपिंग दिशा |
पार्श्व/अक्षीय (दोहरी दिशा) |
एकल दिशा |
एकल दिशा |
|
मूल्य स्तर |
उच्च (प्रीमियम परिशुद्धता ग्रेड) |
मध्यम (लागत प्रभावी ग्रेड) |
मध्यम (सामान्य प्रयोजन ग्रेड) |
|
सर्वोत्तम अनुप्रयोग |
अल्ट्रा-उच्च परिशुद्धता प्रसंस्करण, ऑप्टिकल डिटेक्शन, अल्ट्रा-सीमित सघन स्थान |
सटीक स्थिति, 3सी असेंबली, उच्च-आवृत्ति शॉर्ट-स्ट्रोक ऑपरेशन |
सामान्य स्वचालन, मध्यम भार, लंबे स्ट्रोक वाली ड्राइविंग |
1. लोड द्वारा बोर का चयन
-- φ6 ≤1 किग्रा / φ8=1~2 किग्रा / φ10=2~4 किग्रा / φ12=4~6 किग्रा / φ16=6~10 किग्रा। स्थिर परिशुद्धता संचालन सुनिश्चित करने के लिए 50% से कम लोड सुरक्षा मार्जिन आरक्षित न करें।
2. स्ट्रोक की पुष्टि मानक स्ट्रोक रेंज: 5 ~ 30 मिमी। उच्च स्थिति सटीकता और परिचालन स्थिरता बनाए रखने के लिए उच्च आवृत्ति वाली कामकाजी परिस्थितियों के लिए छोटे स्ट्रोक (5 ~ 20 मिमी) को प्राथमिकता दें।
3. कॉन्फ़िगरेशन मिलान
-- स्थिति की निगरानी: वास्तविक समय द्विदिश स्ट्रोक स्थिति प्रतिक्रिया के लिए 2 M9B चुंबकीय स्विच से लैस करें।
- परिशुद्धता सीमा और बफरिंग: 0~5 मिमी समायोज्य सटीक स्थिति के लिए दोहरे अंत धातु सीमा (बी) का चयन करें; उच्च आवृत्ति प्रभाव को कम करने के लिए φ8 और उससे ऊपर के मॉडल के लिए हाइड्रोलिक बफर चुनें।
-- पाइपिंग अनुकूलन: अल्ट्रा-संकीर्ण स्थान लेआउट के लिए अक्षीय पाइपिंग और पारंपरिक मानक स्थापना परिदृश्यों के लिए पार्श्व पाइपिंग को अपनाएं।
एसओएलएच एमएक्सपी श्रृंखला अल्ट्रा-उच्च परिशुद्धता वायवीय स्लाइड टेबल में 0.004 मिमी अल्ट्रा-लो समानता, न्यूनतम घूर्णी त्रुटि, अंतर्निहित एकीकृत गाइड रेल, दोहरी दिशा स्विच करने योग्य पाइपिंग और वैकल्पिक हाइड्रोलिक बफर शामिल हैं, जो ऑप्टिकल डिटेक्शन, अल्ट्रा-प्रिसिजन 3 सी असेंबली और हाई-एंड मेडिकल ऑटोमेशन उपकरण के लिए प्रीमियम उच्च-कठोरता माइक्रो रैखिक चरण के रूप में कार्य करता है।
