ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

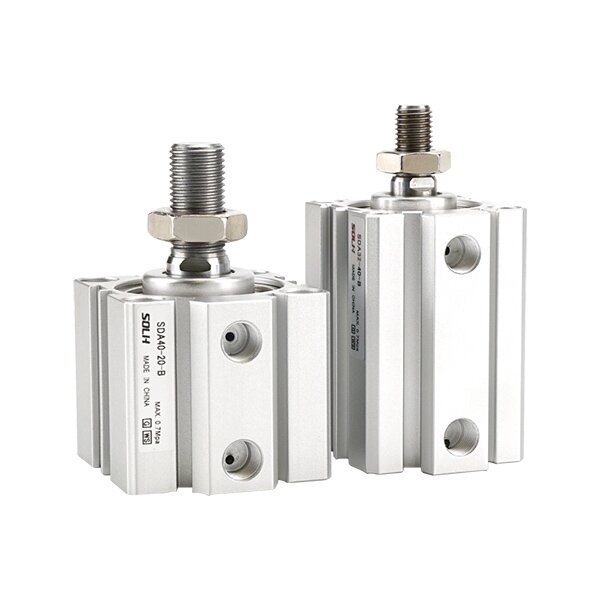

एसओएलएच एसडीए श्रृंखला वर्गाकार अल्ट्रा-थिन कॉम्पैक्ट सिलेंडर, क्लासिक किफायती कॉम्पैक्ट एक्चुएटर। शरीर की लंबाई मानक टाई रॉड सिलेंडर की केवल 1/2~1/3 है। एयरटैक ACQ और SMC CQ2 श्रृंखला के साथ विनिमेय माउंटिंग आयाम। सीमित इंस्टॉलेशन स्थान के तहत शॉर्ट-स्ट्रोक पुशिंग, क्लैम्पिंग और पोजिशनिंग के लिए उपयुक्त, 3सी ऑटोमेशन, पैकेजिंग मशीनरी और फिक्स्चर उपकरण में व्यापक रूप से उपयोग किया जाता है।
- अल्ट्रा-पतली चौकोर एल्यूमीनियम बॉडी, जगह बचाने के लिए एम्बेडेड इंस्टॉलेशन का समर्थन करती है;
- हार्ड एनोडाइज्ड बैरल, क्रोम प्लेटेड पिस्टन रॉड, पहनने के लिए प्रतिरोधी और जंग-रोधी;
- पूर्ण संस्करण: डबल एक्टिंग, सिंगल स्प्रिंग रिटर्न, ट्विन रॉड, एडजस्टेबल स्ट्रोक, चुंबक सुसज्जित संस्करण;
- सदमे अवशोषण और शोर में कमी के लिए दोनों सिरों पर अंतर्निर्मित रबर बंपर;
- ग्रीस भंडारण, तेल मुक्त लंबी सेवा जीवन के साथ कम घर्षण द्विदिश सील;
- लचीले चुंबकीय ऑटो स्विच इंस्टॉलेशन के लिए आसपास के सेंसर खांचे।

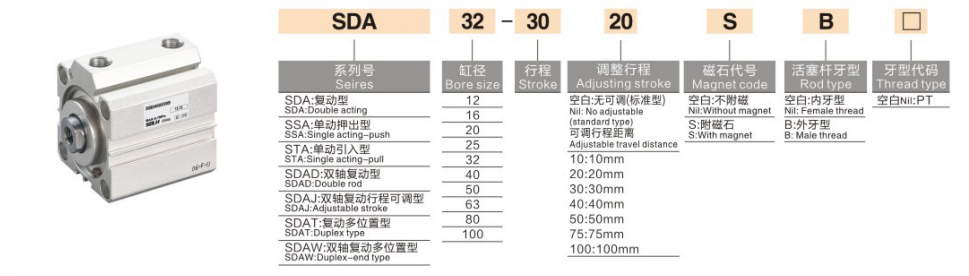

1. उदाहरण: SDA20-50-S-B
- एसडीए: श्रृंखला का नाम; एसएसए=वसंत विस्तार; एसटीए=वसंत वापसी; एसडीएडी=जुड़वां छड़; एसडीएजे=समायोज्य स्ट्रोक
-- 20: बोर का आकार: 12/16/20/25/32/40/50/63/80/100 मिमी
-- 50: स्ट्रोक की लंबाई 5~200 मिमी
-- -एस: अंतर्निर्मित चुंबक रिंग
-- -बी: बाहरी धागा पिस्टन रॉड; रिक्त=आंतरिक धागा
|
पैरामीटर |
विनिर्देश |
| जनम का आकार |
12~100 मिमी |
| परिचालन दाब |
दोहरा अभिनय:0.1~1.0MPa; एकल अभिनय:0.2~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| तापमान |
गैर-चुंबक:-5~+70℃; चुंबक संस्करण:-5~+60℃ |
| पिस्टन गति |
दोहरा अभिनय: 30~500mm/s; एकल अभिनय: 50~500मिमी/सेकेंड |
| तकिया |
फिक्स्ड रबर बफ़र (कोई एयर कुशन विकल्प नहीं) |
| पोर्ट थ्रेड |
एम5/जी1/8/जी1/4/जी3/8/जी1/2 |
| स्नेहन |
तेल मुक्त संचालन |
| स्ट्रोक सहनशीलता |
≤100मिमी:±1.0मिमी; >100मिमी:±1.5मिमी |
|
बोर (मिमी) |
जोर (एन) |
खींचो (एन) |
समतुल्य क्षैतिज भार (किग्रा) |
|
12 |
57 |
49 |
2.8 |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
SOLH SDA किफायती अल्ट्रा-थिन कॉम्पैक्ट वायवीय सिलेंडर प्रचुर मात्रा में वेरिएंट के साथ, ACQ और CQ2 के साथ विनिमेय, जगह बचाने वाली स्वचालित क्लैंपिंग और पुशिंग अनुप्रयोगों के लिए आदर्श कम लागत वाला शॉर्ट-स्ट्रोक एक्चुएटर।
