ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

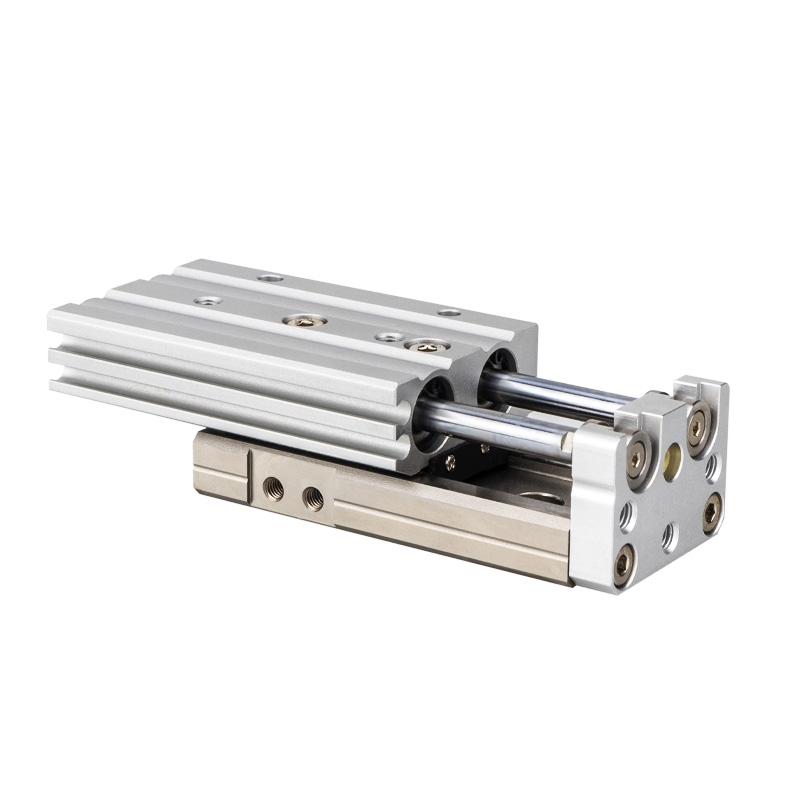

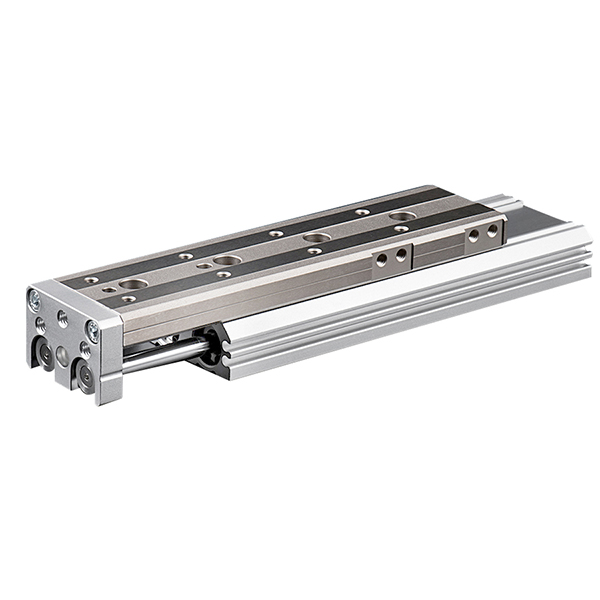

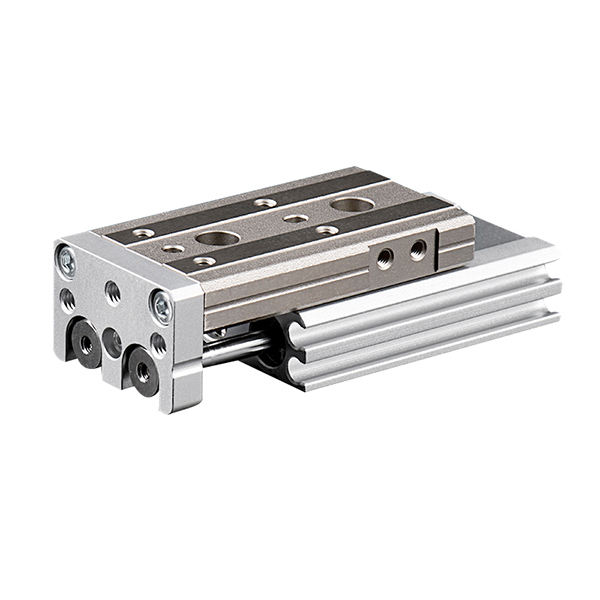

SOLH MXQ श्रृंखला एक किफायती कॉम्पैक्ट वायवीय स्लाइड टेबल है जिसमें डुअल-पिस्टन ड्राइविंग सिस्टम और रीसर्क्युलेटिंग बॉल गाइड रेल शामिल हैं। एक अति पतली और हल्की एकीकृत संरचना को अपनाते हुए, यह ±0.02 मिमी की दोहराव सटीकता के साथ स्थिर मध्यम-सटीक रैखिक गति प्रदान करता है। पारंपरिक "सिलेंडर + बाहरी गाइड" संयोजन के लागत प्रभावी विकल्प के रूप में, यह विश्वसनीय परिचालन प्रदर्शन को बनाए रखते हुए उपकरण लागत को काफी कम कर देता है। सामान्य स्वचालित हैंडलिंग और मानक सटीक असेंबली परिदृश्यों के लिए आदर्श, यह बड़े पैमाने पर स्वचालित उत्पादन लाइनों के लिए पसंदीदा बुनियादी रैखिक ड्राइविंग समाधान है।
-- डुअल-पिस्टन डबल-एक्टिंग ड्राइव: एक दोहरी-पिस्टन संरचना से सुसज्जित जो समान बोर आकार के साथ एकल-सिलेंडर स्लाइड का दोगुना आउटपुट थ्रस्ट प्रदान करता है। यह उच्च-आवृत्ति चक्रीय संचालन के दौरान शून्य स्विंगिंग या विक्षेपण के साथ समकालिक और स्थिर रैखिक गति सुनिश्चित करता है।
-- रीसर्क्युलेटिंग बॉल गाइड रेल: नॉन-प्रीलोडेड रीसर्क्युलेटिंग बॉल गाइड डिज़ाइन को अपनाता है, जिसमें स्मूथ लाइट-लोड मूवमेंट और कम विनिर्माण लागत शामिल है। यह मध्यम-सटीक स्वचालन आवश्यकताओं को पूरी तरह से पूरा करते हुए स्थिर ±0.02 मिमी दोहराव स्थिति सटीकता बनाए रखता है।
-- अल्ट्रा-थिन और लाइटवेट इंटीग्रेटेड बॉडी: एकीकृत सिलेंडर और स्लाइड टेबल संरचना एमएक्सएस श्रृंखला की तुलना में ऊंचाई में 10% कम और वजन में 22% हल्की है, जो अंतरिक्ष-सीमित उपकरणों के लिए अधिक कॉम्पैक्ट इंस्टॉलेशन लेआउट को साकार करती है।
-- लचीली तीन तरफा माउंटिंग: प्रीसेट प्रिसिजन पोजिशनिंग पिन होल के साथ बॉटम, साइड और एक्सियल तीन-दिशा फिक्सिंग का समर्थन करता है। यह ऑन-साइट इंस्टॉलेशन और पोजिशनिंग प्रक्रियाओं को सरल बनाता है, जिससे समग्र असेंबली दक्षता में सुधार होता है।
-- अंतर्निर्मित चुंबकीय प्रेरण डिजाइन: D-M9□ और A93 श्रृंखला चुंबकीय स्विच के लिए आरक्षित साइड माउंटिंग खांचे के साथ मानक आंतरिक चुंबकीय रिंग। फ्लश माउंटिंग डिज़ाइन संरचनात्मक हस्तक्षेप से बचाता है और स्थिर स्थिति सिग्नल फीडबैक सुनिश्चित करता है।

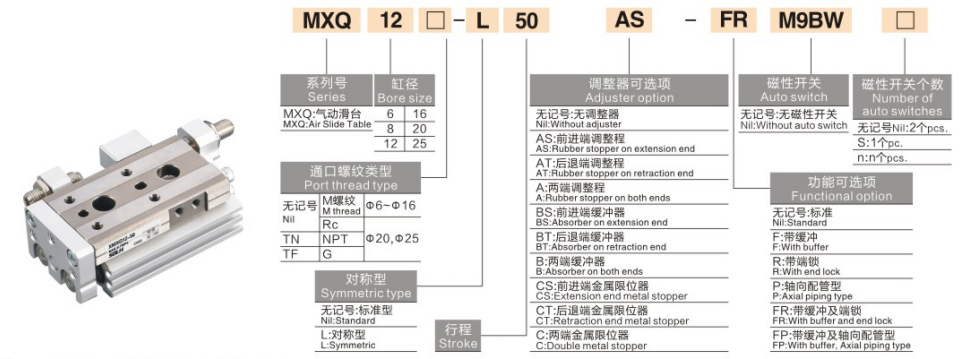

1. मॉडल उदाहरण: MXQ16-50AS-M9BW
|
पद |
कोड |
विशिष्टता विवरण |
|
1 |
एमएक्सक्यू |
सीरीज कोड: रीसर्क्युलेटिंग बॉल गाइड डुअल-सिलेंडर स्लाइड टेबल |
|
2 |
6/8/12/16/20/25 |
बोर का आकार (मिमी) |
|
3 |
10/20/30/40/50/75/100/125/150 |
मानक स्ट्रोक (मिमी) |
|
4 |
रिक्त/एएस/एटी/ए |

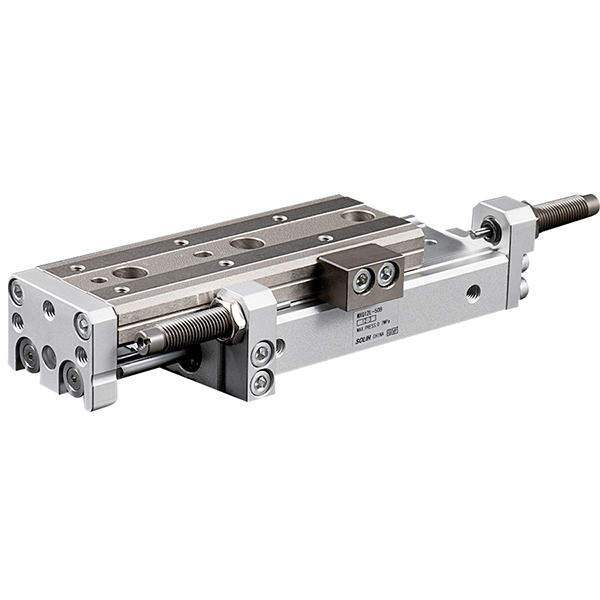

स्ट्रोक समायोजन: रिक्त = कोई समायोजन नहीं; AS=फ्रंट एंड 0~5mm समायोजन; एटी=रियर एंड 0~5मिमी समायोजन; ए=डुअल-एंड 0~5मिमी समायोजन |
|
5 |
M9B/M9N/A93 + W/L |
चुंबकीय स्विच: M9B(NPN)/M9N(PNP)/A93; तार की लंबाई: W=1m / L=3m |
|
6 |
एफआर/बी |
वैकल्पिक प्रत्यय: FR=अक्षीय पाइपिंग; बी=डुअल-एंड रबर बफर |
2. मानक आदेश संदर्भ उदाहरण
-- एमएक्सक्यू20-75A-FR-M9NL: बोर 20 मिमी, स्ट्रोक 75 मिमी, डुअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिंग, 3 मीटर तार लंबाई के साथ पीएनपी चुंबकीय स्विच
|
पैरामीटर आइटम |
तकनीकी डाटा |
|
बोर आकार सीमा |
6/8/12/16/20/25 मिमी |
|
मानक स्ट्रोक रेंज |
10~150 मिमी (बोर आकार के साथ बढ़ रहा है) |
|
ऑपरेशन मोड |
दुगना अभिनय |
|
कार्य दबाव सीमा |
0.15~0.7 एमपीए (इष्टतम: 0.5 एमपीए) |
|
प्रूफ का दबाव |
1.05 एमपीए |
|
परिवेश का तापमान |
-10℃ ~ +60℃ (नॉन-फ्रीजिंग) |
|
स्थिति निर्धारण सटीकता दोहराएँ |
±0.02 मिमी |
|
अधिकतम परिचालन गति |
50~500 मिमी/सेकंड (क्षैतिज अनुप्रयोग ≤300 मिमी/सेकेंड अनुशंसित) |
|
बफ़र मोड |
मानक रबर बफर; वैकल्पिक हाइड्रोलिक बफर (MXQ6 को छोड़कर) |
|
हवाई बंदरगाह का आकार |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
स्नेहन मोड |
तेल मुक्त संचालन |
|
माउंटिंग विधि |
पोजीशनिंग पिन छेद के साथ नीचे/साइड/अक्षीय तीन तरफा फिक्सिंग |
नोट: लंबे स्ट्रोक और उच्च परिचालन गति के साथ भार क्षमता घट जाती है; सुरक्षा कारक ≥2; ऊर्ध्वाधर भार के लिए स्वीकार्य टॉर्क सत्यापन की आवश्यकता होती है
|
बोर (मिमी) |
नमूना |
सैद्धांतिक जोर (एन) |
अधिकतम क्षैतिज भार (किग्रा) |
अधिकतम लंबवत भार (किग्रा) |
वजन (किग्रा) |
|
6 |
एमएक्सक्यू6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
एमएक्सक्यू8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
एमएक्सक्यू12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
एमएक्सक्यू16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
एमएक्सक्यू20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
एमएक्सक्यू25 |
170 |
8.0 |
4.0 |
1.45 |
1. एमएक्सक्यू सीरीज के लिए प्राथमिकता आवेदन परिदृश्य
-- सामान्य स्वचालित हैंडलिंग: मानक परिशुद्धता आवश्यकताओं के साथ छोटे इलेक्ट्रॉनिक भागों, टर्मिनलों, प्लास्टिक घटकों और हल्के मॉड्यूलर फिक्स्चर के चक्रीय हस्तांतरण के लिए बिल्कुल सही।
-- लागत-संवेदनशील स्वचालन परियोजनाएँ: उच्च परिशुद्धता एमएक्सएस श्रृंखला के लागत प्रभावी विकल्प के रूप में, यह स्थिर बुनियादी प्रदर्शन को बनाए रखते हुए समग्र उपकरण लागत को 30% से अधिक कम कर देता है।
-- अल्ट्रा-कॉम्पैक्ट स्पेस लेआउट: एमएक्सएस स्लाइड्स की तुलना में शरीर की कम ऊंचाई और हल्के वजन की विशेषताएं, अत्यधिक कॉम्पैक्ट स्वचालित उपकरणों के लिए ऊर्ध्वाधर स्थापना स्थान की बचत।
-- मध्यम-परिशुद्धता लाइट-लोड ऑपरेशन: ±0.02 मिमी पोजिशनिंग मांग और कोई उच्च कठोरता या भारी टोक़ प्रतिरोध आवश्यकताओं के साथ काम करने की स्थिति के लिए आदर्श।
-- हाई-फ़्रीक्वेंसी शॉर्ट-स्ट्रोक साइकलिंग: 10 ~ 50 मिमी शॉर्ट स्ट्रोक के भीतर दीर्घकालिक दोहराया संचालन के लिए विश्वसनीय, पारंपरिक स्प्लिट सिलेंडर और बाहरी गाइड संयोजनों को प्रभावी ढंग से प्रतिस्थापित करता है।
2.एमएक्सक्यू बनाम एमएक्सएस बनाम एमएक्सएच | कोर एसएमसी स्लाइड टेबल तुलना
|
तुलना मद |
एमएक्सक्यू (रीसर्क्युलेटिंग बॉल / किफायती) |
एमएक्सएस (क्रॉस रोलर/प्रिसिजन) |
एमएक्सएच (अल्ट्रा-नैरो/लॉन्ग स्ट्रोक) |
|
गाइड प्रकार |
रीसर्क्युलेटिंग बॉल (गैर-प्रीलोडेड) |
क्रॉस रोलर (प्रीलोडेड, जीरो क्लीयरेंस) |
अल्ट्रा-नैरो बॉल गाइड |
|
स्थिति निर्धारण सटीकता |
±0.02 मिमी |
±0.01 मिमी |
±0.03 मिमी |
|
कठोरता / टॉर्क प्रतिरोध |
मध्यम (खराब भारी टोक़ प्रतिरोध) |
उच्चतम (उत्कृष्ट विरोधी विक्षेपन और टोक़ प्रतिरोध) |
सामान्य |
|
स्ट्रोक रेंज |
10~150 मिमी |
10~150 मिमी |
5~60 मिमी |
|
मूल्य स्तर |
कम (उच्च लागत प्रदर्शन) |
मध्यम ऊँचाई |
मध्यम |
|
वज़न |
सबसे हल्का |
मध्यम |
रोशनी |
|
सर्वोत्तम अनुप्रयोग |
सामान्य स्वचालन, लागत प्रभावी उन्नयन |
परिशुद्धता असेंबली, विरोधी विक्षेपण काम करने की स्थिति |
लंबे समय तक चलने वाला ऑपरेशन, अति-संकीर्ण सीमित स्थान |
-- बोर आकार का मिलान: वर्कपीस के वजन और स्थापना दिशा के अनुसार उचित बोर आकार का चयन करें। स्थिर दीर्घकालिक संचालन सुनिश्चित करने के लिए क्षैतिज भार को रेटेड मूल्य के 50% के भीतर और ऊर्ध्वाधर भार को रेटेड मूल्य के 25% के भीतर नियंत्रित करें।
-- स्ट्रोक चयन और मार्जिन आरक्षण: मॉडल चयन के दौरान 5~10 मिमी स्ट्रोक मार्जिन आरक्षित रखें। यदि सटीक स्ट्रोक अंशांकन की आवश्यकता है तो एएस/एटी/एक ठीक समायोजन प्रत्यय (0 ~ 5 मिमी ट्रिमिंग) को अपनाएं।
-- लचीला माउंटिंग चयन: क्षैतिज सामग्री हैंडलिंग के लिए नीचे माउंटिंग; पार्श्व स्थिर स्थापना के लिए साइड माउंटिंग; Z-अक्ष स्टैकिंग और मल्टी-लेयर उपकरण असेंबली के लिए अक्षीय माउंटिंग।
-- बफ़र कॉन्फ़िगरेशन अनुकूलन: पारंपरिक कम गति संचालन के लिए मानक रबर बफर। जब परिचालन गति 300 मिमी/सेकेंड से अधिक हो या भार भार 5 किलोग्राम से अधिक हो (एमएक्सक्यू6 मॉडल के लिए लागू नहीं) तो एक वैकल्पिक हाइड्रोलिक बफर स्थापित करें।
-- स्थिति का पता लगाने का विन्यास: M9B/M9N/A93 चुंबकीय स्विच के साथ संगत। डुअल-साइड एंबेडेड ग्रूव्स इन-प्लेस सिग्नल फीडबैक को सटीक विस्तार/वापस लेने के लिए डुअल-स्विच इंस्टॉलेशन का समर्थन करते हैं।
SOLH MXQ श्रृंखला किफायती वायवीय स्लाइड टेबल हल्के रीसर्क्युलेटिंग बॉल गाइड और डुअल-पिस्टन एकीकृत संरचना को अपनाती है, जिसमें अल्ट्रा-लाइट पतली बॉडी, ±0.02 मिमी स्थिर मध्यम परिशुद्धता और कम लागत होती है, जो सामान्य औद्योगिक स्वचालन और प्रकाश-सटीक असेंबली के लिए पारंपरिक सिलेंडर-गाइड संयोजनों के लिए सर्वोत्तम लागत प्रभावी प्रतिस्थापन के रूप में कार्य करती है।
