ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

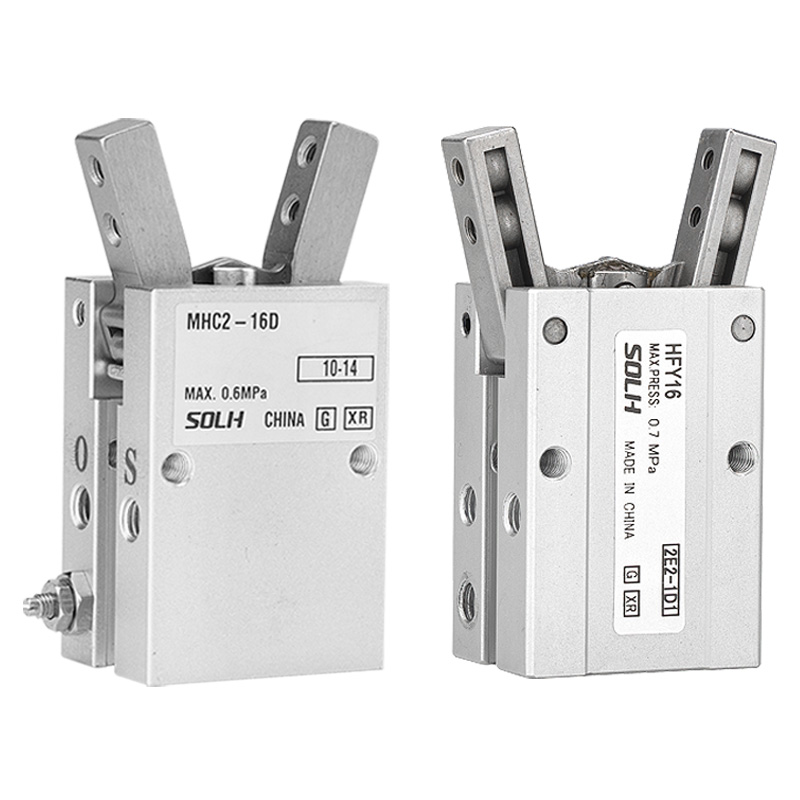

SOLH HFY श्रृंखला एकल पिस्टन और पिवट लीवर तंत्र द्वारा संचालित कॉम्पैक्ट Y-आकार का स्विंग ग्रिपर है, जो SMC MHC2 का सीधा विकल्प है। मुख्य विशेषताएं: मजबूत क्लैंपिंग बल के लिए लीवर टॉर्क प्रवर्धन, बड़े स्विंग ओपनिंग कोण, तंग इंस्टॉलेशन स्थान के लिए स्लिम बॉडी। गोल, घुमावदार और अनियमित छोटे घटकों के लिए आदर्श, व्यापक रूप से इलेक्ट्रॉनिक्स, हार्डवेयर, प्लास्टिक भाग और लाइट-ड्यूटी असेंबली स्टेशनों में उपयोग किया जाता है।
1. ट्रांसमिशन: सिंगल पिस्टन रैखिक गति को वाई-प्रकार के स्विंग मूवमेंट में परिवर्तित करने के लिए पिवट लीवर असेंबली को धक्का देता है। लीवर संरचना शक्तिशाली क्लैम्पिंग के लिए आउटपुट टॉर्क को बढ़ाती है।
2. ऑपरेशन मोड
- एचएफवाई: डबल एक्टिंग (मानक) - खुले और बंद के लिए द्विदिश वायु नियंत्रण
- एचएफटीवाई: एकल अभिनय सामान्य रूप से खुला - वायु आपूर्ति क्लैंप; दबाव कम होने के बाद स्प्रिंग स्वचालित रूप से खुल जाती है
3. स्विंग कोण: अधिकतम खुला +30°, ओवरक्लोज़ -10°, कुल प्रभावी स्विंग लगभग। 40°, भागों को चुनने के लिए पर्याप्त प्रारंभिक निकासी प्रदान करता है।
4. निर्माण: हार्ड एनोडाइज्ड एल्यूमीनियम बॉडी, उच्च शक्ति वाले जबड़े, अंतर्निर्मित चुंबकीय रिंग। तीन माउंटिंग सतहें (नीचे / साइड / पीछे)। स्वतंत्र गति नियंत्रण के लिए एकीकृत समायोज्य थ्रॉटल वाल्व।
5. स्थिति सटीकता: स्थिति सटीकता दोहराएं ±0.02 मिमी, प्रकाश-ड्यूटी सटीक चयन के लिए स्थिर।

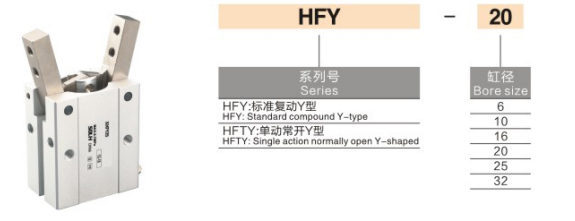

1. मॉडल उदाहरण：HFY20-M9BW
|
खंड |
कोड |
परिभाषा |
| एचएफवाई / एचएफटीवाई |
सीरीज कोड एचएफ |
वाई = डबल एक्टिंग वाई स्विंग ग्रिपर एचएफटीवाई = एकल अभिनय सामान्य रूप से खुला |
|
20 |
बोर का आकार (मिमी) |
6,10,16,20,25,32 |
| -एम9बी |
चुंबकीय स्विच |
एम9बी (एनपीएन)/एम9एन (पीएनपी) डब्ल्यू=1एम केबल; एल=3एम केबल |
| कस्टम प्रत्यय |
वैकल्पिक उन्नयन |
-एक्स विस्तारित जबड़ा -जे डस्ट-प्रूफ कवर |
2. मानक आदेश संदर्भ
HFY25-M9BW बोर 25, डबल एक्टिंग, M9BW मैग्नेटिक स्विच (1m केबल) से सुसज्जित।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| जबड़े का विन्यास |
2 जबड़े, वाई-प्रकार धुरी स्विंग आंदोलन |
| ऑपरेशन मोड |
एचएफवाई डबल एक्टिंग; एचएफटीवाई सिंगल एक्टिंग नं |
| परिचालन दाब |
एचएफवाई: 0.15 ~ 0.7 एमपीए एचएफटीवाई:0.25~0.7एमपीए (इष्टतम:0.5एमपीए) |
| प्रूफ का दबाव |
1.0 एमपीए |
| परिवेश का तापमान |
-20 ~ +70℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
| स्थिति सटीकता दोहराएँ |
±0.02 मिमी |
| अधिकतम परिचालन आवृत्ति |
प्रति मिनट 180 चक्र |
| एयर पोर्ट थ्रेड |
बोर 6: एम3×0.5 बोर 10~32: एम5×0.8 |
| स्नेहन |
तेल रहित, जबड़े लंबे समय तक चलने वाले ग्रीस से पहले से भरे हुए |
| स्विच माउंटिंग |
डुअल-साइड गोलाकार खांचे, CMSH / DS1-G के साथ संगत |
| बढ़ते विकल्प |
नीचे, साइड और पीछे तीन-सतह माउंटिंग |
|
बोर (मिमी) |
नमूना |
स्विंग एंगल खुला/बंद |
क्लैंपिंग टॉर्क (एन・सेमी) |
अधिकतम जबड़ा विस्तार (मिमी) |
शुद्ध वजन (जी) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ महत्वपूर्ण नोट: जबड़े के विस्तार की लंबाई बढ़ने पर क्लैंपिंग टॉर्क कम हो जाता है। लोड गणना के दौरान सुरक्षा कारक ≥1.5 आरक्षित किया जाना चाहिए।
✅ एचएफवाई को प्राथमिकता दें यदि:
- वर्कपीस गोल, चाप-आकार या अनियमित लघु घटक (इलेक्ट्रॉनिक टर्मिनल, छोटे प्लास्टिक हाउसिंग) हैं
- सीमित स्थापना लिफाफे के भीतर अपेक्षाकृत बड़े उद्घाटन कोण (~40°) की आवश्यकता होती है
-- ऊंचाई/चौड़ाई प्रतिबंधित उपकरण लेआउट; वाई स्विंग संरचना समानांतर ग्रिपर की तुलना में अधिक जगह बचाती है
- हल्का भार ≤5 किग्रा, उच्च-आवृत्ति साइकिलिंग, मांग लागत प्रभावी एक्चुएटर
- कॉम्पैक्ट कस्टम टूलींग के लिए लचीली तीन-सतह माउंटिंग की आवश्यकता है
|
तुलना मद |
एचएफवाई सीरीज |
एमएचसी2 (एसएमसी मूल) |
| हस्तांतरण |
सिंगल पिस्टन + पिवोट लीवर |
कैम + रॉकर लीवर |
| क्रिया संस्करण |
दोहरा अभिनय/एकल अभिनय सं |
दोहरा अभिनय / एकल अभिनय एन.सी |
| स्विंग रेंज |
+30°/-10° (कुल ~40°) |
+45°/-15° (कुल ~60°) |
| क्लैंपिंग टॉर्क |
10 ~ 350 N・cm |
15 ~ 420 एन・सेमी |
| बोर रेंज |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| बढ़ती सतहें |
तीन पक्ष (नीचे/साइड/पीछे) |
दो पक्ष (नीचे/पक्ष) |
| लागत स्तर |
उच्च लागत प्रदर्शन घरेलू विकल्प |
उच्च आयात कीमत |
| परस्पर |
समान माउंटिंग आयाम, थोड़ा कम टॉर्क |
बड़े उद्घाटन कोण के साथ मानक मूल विशिष्टता |
1. वर्कपीस द्रव्यमान और जबड़े के विस्तार के आधार पर बोर का चयन
- हल्का भार ≤1 किग्रा → ø6/10; मध्यम भार 1~5किग्रा → ø16~32
2. ऑपरेशन मोड चयन
- सामान्य निरंतर उत्पादन → एचएफवाई दोहरा अभिनय
- बिजली कटौती के बाद स्वचालित उद्घाटन की आवश्यकता → एचएफटीवाई एकल अभिनय संख्या
3. बढ़ते लेआउट
- डिफ़ॉल्ट बॉटम माउंटिंग को प्राथमिकता दी जाएगी; संकीर्ण चौड़ाई के लिए साइड माउंट; असेंबली लाइन ट्रांसफर स्टेशनों के लिए रियर माउंट
4. गति समायोजन
- स्विंग गति को नियंत्रित करने और वर्कपीस प्रभाव से बचने के लिए अंतर्निहित समायोज्य थ्रॉटल वाल्व का उपयोग करें
5. स्थिति प्रतिक्रिया
- पूरी तरह से खुली और बंद स्थिति का पता लगाने के लिए दोहरे खांचे पर CMSH / DS1-G चुंबकीय स्विच स्थापित करें
SOLH HFY Y-टाइप पिवट स्विंग न्यूमेटिक ग्रिपर सिंगल पिस्टन लीवर टॉर्क एम्प्लीफिकेशन स्ट्रक्चर को अपनाता है, जो डबल एक्टिंग HFY और सिंगल एक्टिंग NO HFTY में उपलब्ध है, बिल्ट-इन थ्रॉटल वाल्व और मैग्नेटिक स्विच स्लॉट के साथ तीन-सतह माउंटिंग, 3C, हार्डवेयर और प्लास्टिक ऑटोमेशन उपकरण में गोल और अनियमित छोटे हिस्से हाई-फ़्रीक्वेंसी लाइट-लोड पिकिंग के लिए MHC2 का लागत प्रभावी विकल्प।
