ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

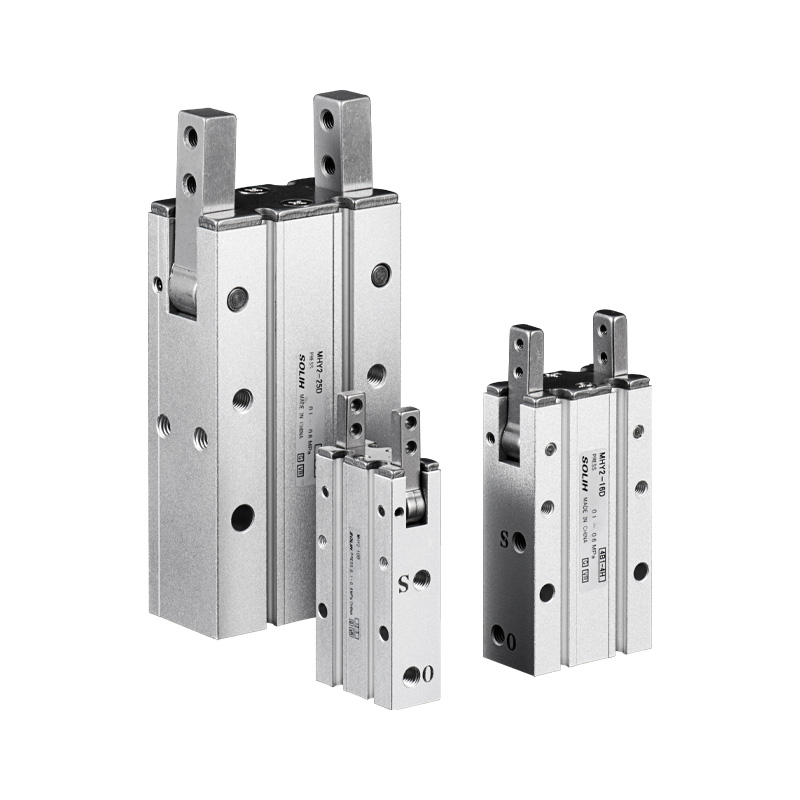

SOLH MHY2 श्रृंखला मानक 180° चौड़ा स्विंग कैम-चालित 2-जबड़ा वायवीय ग्रिपर है। मुख्य लाभ: अल्ट्रा-बड़े उद्घाटन कोण, हल्के कॉम्पैक्ट संरचना, धूल-रोधी संरचना और स्थिर दोहराव स्थिति। गोल और अनियमित वर्कपीस हैंडलिंग, स्वचालित लोडिंग/अनलोडिंग, फ़्लिपिंग और सॉर्टिंग के लिए आदर्श। सरल गति प्रक्षेपवक्र जटिल यांत्रिक गति के बिना सीधे पिक और रिलीज को सक्षम बनाता है।
- ट्रांसमिशन: कैम मैकेनिज्म (गियर और रैक नहीं)। दोहरे पिस्टन दो जबड़ों को समकालिक रूप से चलाने के लिए कैम असेंबली को धक्का देते हैं। अधिकतम उद्घाटन कोण 180°, एंटी-लूज़िंग होल्डिंग के लिए ओवरक्लोज़ स्थिति -3°। जबड़े के विक्षेपण के बिना चिकनी समकालिक स्विंग।
- निर्माण: एल्यूमीनियम मिश्र धातु शरीर, मानक के रूप में स्टेनलेस स्टील जबड़े, अंतर्निर्मित चुंबकीय रिंग, चार-तरफा चुंबकीय स्विच माउंटिंग स्लॉट। नीचे और साइड चेहरों पर बढ़ते छेद उपलब्ध हैं। संकीर्ण निकासी डिजाइन आंतरिक तंत्र में धूल और मलबे की घुसपैठ को रोकता है।
- ऑपरेशन मोड: केवल डबल एक्टिंग (डी), कोई सिंगल एक्टिंग एनओ/एनसी वेरिएंट नहीं। समायोज्य उद्घाटन/समापन गति के साथ द्विदिश वायु नियंत्रण।
- पोजिशनिंग सटीकता: लगातार स्विंग कोण के साथ पोजिशनिंग सटीकता ±0.02 मिमी दोहराएं।

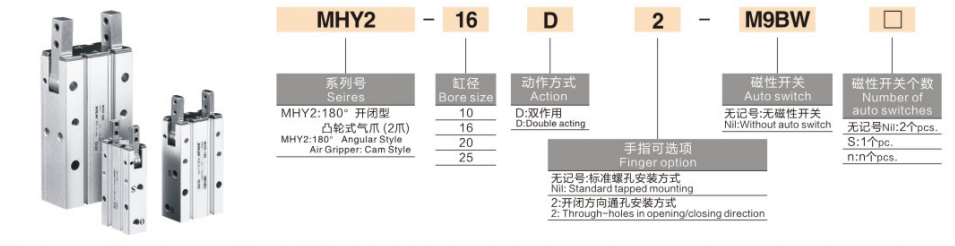

1. मॉडल उदाहरण: MHY2-16D-S-M9BW
|
खंड |
कोड |
विवरण |
| एमएचवाई2 |
शृंखला कोड |
180° कैम-चालित स्विंग वायवीय ग्रिपर |
|
16 |
जनम का आकार |
10/16/20/25 मिमी (संख्या 6/32/40 विनिर्देश) |
|
D |
ऑपरेशन मोड |
डी = डबल एक्टिंग (केवल उपलब्ध संस्करण) |
| -एस |
चुंबकीय रिंग विकल्प |
ख़ाली = चुम्बक रहित; एस = चुंबकीय स्विच स्थापना के लिए अंतर्निहित चुंबकीय रिंग |
| -एम9बी |
चुंबकीय स्विच |
M9B (NPN) / M9N (PNP) / M9P मानक केबल 0.5m; डब्ल्यू=1एम; एल=3मी |
| प्रत्यय माउंट कोड |
माउंटिंग विकल्प |
रिक्त = मानक टैप किया गया छेद; 2 = थ्रू-होल माउंटिंग |
2. मानक आदेश संदर्भ
MHY2-20D-S-M9BW: बोर 20, डबल एक्टिंग, बिल्ट-इन मैग्नेटिक रिंग, 1m केबल के साथ M9B मैग्नेटिक स्विच।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| जबड़े की मात्रा |
2 स्विंग जबड़े |
| स्विंग कोण |
अधिकतम खुला 180°, ओवरक्लोज़ स्थिति -3° |
| ऑपरेशन मोड |
केवल दोहरा अभिनय (डी) |
| ऑपरेटिंग दबाव रेंज |
0.1~0.6 एमपीए (इष्टतम कार्य दबाव:0.5एमपीए) |
| प्रूफ का दबाव |
0.7 एमपीए |
| परिवेश का तापमान |
-10 ~ 60℃ (एयर पाइपिंग के अंदर कोई आइसिंग नहीं) |
| स्थिति सटीकता दोहराएँ |
±0.02 मिमी |
| एयर पोर्ट थ्रेड |
10/16/20/25: एम5×0.8 |
| स्नेहन |
तेल मुक्त संचालन |
| स्थापना स्विच करें |
चार-तरफा स्लाइड खांचे, 1 या 2 चुंबकीय स्विच का समर्थन करते हैं |
|
बोर (मिमी) |
पूर्ण मॉडल |
क्लैंपिंग टॉर्क (N・m) |
समतुल्य क्लैंपिंग बल (एन) |
शुद्ध वजन (जी) |
|
10 |
MHY2-10D |
0.16 |
~4.6 |
70 |
|
16 |
MHY2-16D |
0.54 |
~15.4 |
150 |
|
20 |
MHY2-20D |
1.10 |
~31.4 |
320 |
|
25 |
MHY2-25D |
2.28 |
~65.1 |
560 |
महत्वपूर्ण नोट: जैसे-जैसे क्लैम्पिंग दूरी L बढ़ती है, प्रभावी क्लैम्पिंग बल कम होता जाता है। चयन के दौरान लोड टॉर्क सत्यापन अनिवार्य है।
✅ MHY2 चुनें यदि:
- बेलनाकार ट्यूबों, अनियमित आकार के हिस्सों, लोडिंग/अनलोडिंग और फ़्लिपिंग स्टेशनों के लिए अल्ट्रा-वाइड 180° ओपनिंग की आवश्यकता होती है
-- लाइट पेलोड कॉम्पैक्ट रोबोट एंड इफ़ेक्टर, हल्के डिज़ाइन की प्राथमिकता
- धूल और मलबे के साथ कार्यशाला का वातावरण, संदूषण-विरोधी आंतरिक संरचना की मांग करता है
- वैकल्पिक समाधान की आवश्यकता है जब MHZ2 समानांतर ग्रिपर बड़े-व्यास वाले अनियमित वर्कपीस को पकड़ नहीं सकता है
❌ अनुशंसित नहीं, वैकल्पिक मॉडल चुनें:
- एकल अभिनय सामान्य रूप से खुले / सामान्य रूप से बंद पावर-ऑफ होल्डिंग की आवश्यकता है → MHW2 गियर स्विंग ग्रिपर चुनें
- 25 मिमी से बड़े बोर और भारी क्लैम्पिंग बल की आवश्यकता है → MHW2 श्रृंखला चुनें (अधिकतम बोर 40 तक)
- छोटी ओपनिंग यात्रा के साथ शुद्ध समानांतर रैखिक क्लैंपिंग → MHZ2 समानांतर ग्रिपर चुनें
- वर्कपीस के व्यास और बाहरी आयाम के अनुसार बोर का चयन करें: 10 (छोटा) →16 →20 →25 (मध्यम-बड़ा)
- पीएलसी स्थिति फीडबैक के लिए प्रत्यय -एस चुंबकीय रिंग प्लस एम9 श्रृंखला चुंबकीय स्विच जोड़ें
- माउंटिंग चयन: मानक टैप किए गए छेद के लिए रिक्त; प्लेटफ़ॉर्म और ब्रैकेट असेंबली के लिए उपयुक्त थ्रू-होल इंस्टॉलेशन के लिए प्रत्यय -2
- लोड जांच: क्लैंपिंग दूरी L ≤35mm रखें; टॉर्क और क्लैम्पिंग बल के लिए सुरक्षा कारक ≥1.5 बनाए रखें
SOLH MHY2 कैम-चालित 180° चौड़ा स्विंग वायवीय ग्रिपर एंटी-डस्ट कैम ट्रांसमिशन संरचना को अपनाता है, केवल डबल अभिनय, वैकल्पिक चुंबकीय स्विच और थ्रू-होल माउंट के साथ ±0.02 मिमी दोहराव सटीकता, बड़े व्यास वाले गोल और अनियमित वर्कपीस को चुनने, फ़्लिप करने और लघु रोबोट स्वचालन उपकरण पर सॉर्ट करने के लिए हल्के कॉम्पैक्ट समाधान।
