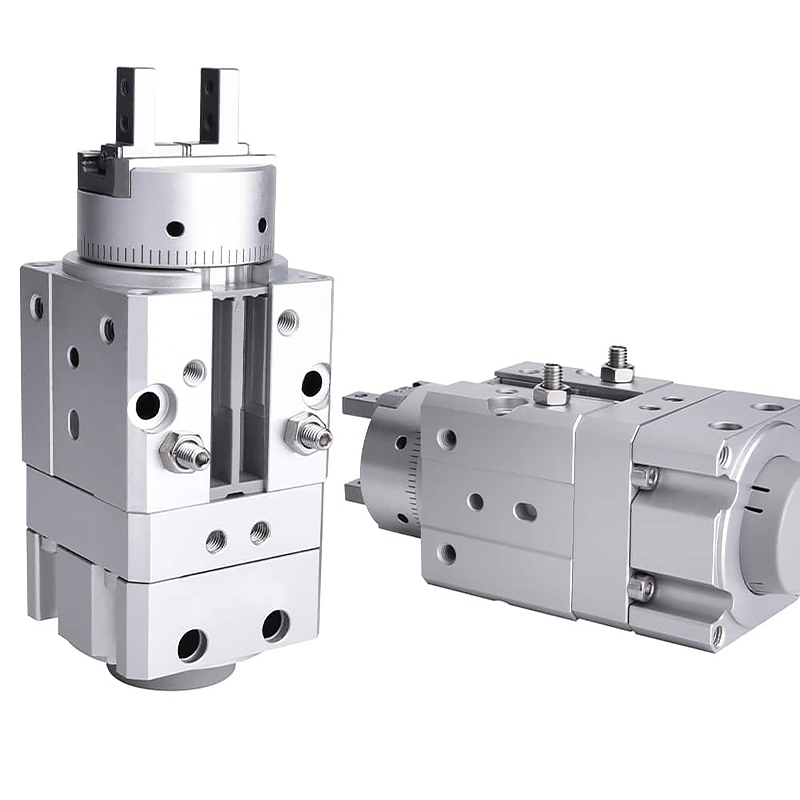

SOLH MRHQ श्रृंखला एक एकीकृत एक्चुएटर है जो वेन-प्रकार के रोटरी सिलेंडर और समानांतर 2-जबड़े ग्रिपर को जोड़ती है। मुख्य लाभ: अल्ट्रा-कॉम्पैक्ट एकीकृत संरचना, मानक 90° / 180° स्विंग कोण, ±10° कोण ठीक समायोजन, 5-दिशा सार्वभौमिक माउंटिंग, उच्च गति और उच्च-सटीक संचालन। यह हल्के और मध्यम लोड वर्कपीस क्लैम्पिंग, फ़्लिपिंग, ट्रांसफर लाइन दिशा परिवर्तन और सीमित-स्थान स्टेशनों के लिए पसंदीदा समाधान है। यांत्रिक लेआउट को सरल बनाने के लिए रोटरी टेबल + अलग ग्रिपर के अलग संयोजन को बदलें।
- ऑपरेटिंग सिद्धांत: इंटीग्रेटेड वेन रोटरी यूनिट आउटपुट शाफ्ट रोटेशन को संचालित करती है, जो बिल्ट-इन पैरेलल ग्रिपर से मेल खाती है। अतिरिक्त कनेक्टिंग ब्रैकेट के बिना एक-टुकड़ा संरचना।
- एकीकरण योग्यता: स्प्लिट रोटरी टेबल + ग्रिपर असेंबली की तुलना में कुल लंबाई ~20% कम हो गई। सुचारू गति और तेज़ प्रतिक्रिया के लिए रोटेशन के दौरान टयूबिंग/केबलों को झूलने और खींचने से बचें।
- स्विंग कोण समायोजन: मानक 90° और 180° संस्करण। एंड स्टॉप स्क्रू बहु-कोण स्थिति आवश्यकताओं को पूरा करने के लिए ±10° कुल समायोजन (प्रत्येक छोर पर ±5°) सक्षम करते हैं।
- लचीली माउंटिंग: 5 माउंटिंग फेस (2 अक्षीय अंत फेस + 3 पार्श्व पक्ष)। त्वरित केंद्रीकरण और आसान असेंबली के लिए ऊपर/नीचे बॉस का पता लगाना और किनारे पर पिन छेद की स्थिति निर्धारित करना।
- सामग्री और स्थायित्व: हार्ड एनोडाइज्ड एल्यूमीनियम बॉडी, पहनने के लिए प्रतिरोधी वेन सील और स्टेनलेस स्टील जबड़े। यांत्रिक सेवा जीवन ≥5 मिलियन चक्र, उच्च आवृत्ति स्वचालित लाइनों के लिए स्थिर।
-- सेंसर अनुकूलता: फैक्टरी में चुंबकीय रिंग लगी हुई है। चार चुंबकीय स्विचों का समर्थन करता है: दो रोटरी सीमा का पता लगाने के लिए और दो पूर्ण बंद-लूप स्थिति नियंत्रण का एहसास करने के लिए जबड़े के खुले/बंद फीडबैक के लिए।

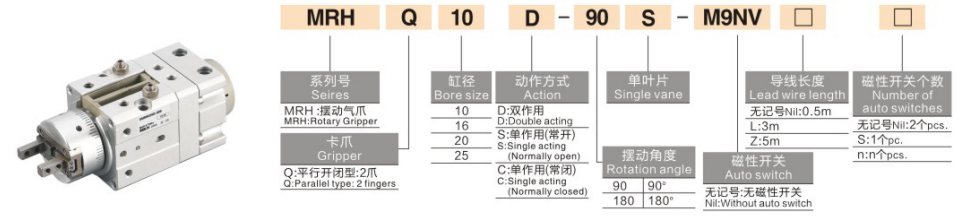

1. मॉडल उदाहरण：MRHQ16D-90S-M9B
|
खंड |
कोड |
परिभाषा |
| एमआरएचक्यू |
शृंखला कोड |
इंटीग्रेटेड वेन रोटरी ग्रिपर |
|
16 |
बोर का आकार (मिमी) |
10/16/20/25 |
|
D |
ग्रिपर एक्शन |
डी = दोहरा अभिनय समानांतर जबड़ा |
|
S |
रोटरी ड्राइव |
एस = सिंगल वेन रोटरी मॉड्यूल |
|
90 |
मानक स्विंग कोण |
90 = 90°; 180 = 180° |
| -एम9बी |
चुंबकीय स्विच विकल्प |
M9B/M9N/M9P श्रृंखला के साथ संगत |
2. मानक आदेश संदर्भ उदाहरण
-- MRHQ10D-90S: बोर 10, डबल एक्टिंग जॉ, 90° रोटेशन, सिंगल वेन रोटरी यूनिट, बिना स्विच के
-- MRHQ25D-180S-M9BW: बोर 25, 180° स्विंग, M9BW चुंबकीय स्विच से सुसज्जित
| पैरामीटर आइटम |
MRHQ10 |
एमआरएचक्यू16 |
MRHQ20 |
एमआरएचक्यू25 |
| बोर (मिमी) |
10 |
16 |
20 |
25 |
| जबड़ा सिंगल-साइड स्ट्रोक (मिमी) |
6 |
10 |
14 |
14 |
| पकड़ने वाला बल (एन @0.5MPa) |
25 |
55 |
95 |
150 |
| रोटरी स्विंग कोण |
90° / 180° (±10° समायोज्य) |
|
|
|
| ऑपरेटिंग दबाव रेंज |
रोटरी अनुभाग: 0.25~0.7MPa / ग्रिपर अनुभाग: 0.1~0.7MPa |
|
|
|
| जबड़ा दोहराव स्थिति सटीकता |
±0.01 मिमी |
|
|
|
| अधिकतम परिचालन आवृत्ति |
ग्रिपर:180 सीपीएम; रोटरी यूनिट: 60 सी.पी.एम |
|
|
|
| परिवेश का तापमान |
-10 ~ +60℃ (चुंबकीय स्विच के साथ 0~+60℃) |
|
|
|
| स्नेहन |
तेल मुक्त स्व-चिकनाई |
|
|
|
| शुद्ध वजन (जी) |
150 |
320 |
580 |
950 |
| एयर पोर्ट थ्रेड |
M5×0.8 / M5×0.8 / Rc1/8 / Rc1/8 |
|
|
|
1. कॉम्पैक्ट ऑल-इन-वन संरचना, जगह की बचत और स्थिर गति
- संयुक्त ग्रिपिंग और रोटेशन फ़ंक्शन समग्र आयाम को कम करता है, रोटेशन के दौरान केबल/ट्यूबिंग ड्रैग को समाप्त करता है, संकीर्ण उपकरण गुहाओं के लिए आदर्श है।
2. फाइन एंगल ट्यूनिंग के साथ मानक 90°/180° स्विंग
- एडजस्टेबल ±10° रोटेशन रेंज, वर्कपीस फ़्लिपिंग, दिशा हस्तांतरण और मल्टी-एंगल पोजिशनिंग प्रक्रियाओं के लिए उपयुक्त।
3. 5-दिशा माउंटिंग + सटीक स्थान निर्धारण संरचना
- अक्षीय और पार्श्व बहु-अभिविन्यास स्थापना, बॉस और पिन छेद का पता लगाना केंद्रीकरण को सरल बनाता है और कमीशनिंग समय को कम करता है।
4. प्रकाश/मध्यम भार के लिए उच्च आवृत्ति और उच्च परिशुद्धता
-- जॉ रिपीट सटीकता ±0.01 मिमी, जॉ साइक्लिंग 180 सीपीएम तक; 0.1~5 किग्रा तक के वर्कपीस के लिए डिज़ाइन किया गया।
5. पीएलसी इंटरलॉक के लिए मल्टी-पॉइंट सेंसर मॉनिटरिंग
- स्वचालित अनुक्रमिक नियंत्रण के लिए रोटरी सीमा स्थिति और जबड़े की खुली/बंद स्थिति की एक साथ निगरानी करने के लिए अधिकतम चार चुंबकीय स्विच लगाए जा सकते हैं।
1. बढ़ते विकल्प
- अक्षीय क्षैतिज माउंटिंग: असेंबली लाइनों पर वर्कपीस दिशा परिवर्तन
- अनुदैर्ध्य ऊर्ध्वाधर माउंटिंग: मशीन टूल्स के लिए अप-डाउन लोडिंग प्लस टर्नओवर कार्रवाई
-- लेटरल साइड माउंटिंग: सीमित स्टेशनों में साइड ग्रिपिंग और फ़्लिपिंग
2. विशिष्ट अनुप्रयोग परिदृश्य
- 3सी और इलेक्ट्रॉनिक्स: फोन हाउसिंग, बैटरी कवर और लघु परिशुद्धता घटकों को पकड़ना और फ़्लिप करना
- ऑटोमोटिव घटक: आंतरिक प्लास्टिक भागों, रबर तत्वों और छोटी कास्टिंग का स्थानांतरण
- पैकेजिंग और लॉजिस्टिक्स: छोटे बक्सों, पैलेटों और बैग में रखी सामग्रियों के लिए दिशा परिवर्तन
- सामान्य स्वचालन: स्टेशन स्विचिंग, 180° वर्कपीस टर्नओवर और पोजिशनिंग असेंबली
1. वर्कपीस द्रव्यमान के आधार पर बोर का चयन
-- 10 ≤ 1 किग्रा；16 = 1~2 किग्रा；20 = 2~3 किग्रा；25 = 3~5 किग्रा। न्यूनतम 30% सुरक्षा मार्जिन बनाए रखें।
2. स्विंग कोण की पुष्टि
-- 90° टर्नओवर के लिए 90S चुनें; 180° फ़्लिपिंग के लिए 180S चुनें। यदि रोटरी स्ट्रोक फाइन समायोजन की आवश्यकता है तो MRHQ चुनें।
3. कॉन्फ़िगरेशन मिलान
- बंद-लूप स्थिति नियंत्रण: रोटरी और जबड़े दोनों की स्थिति की निगरानी के लिए चार एम9 श्रृंखला चुंबकीय स्विच स्थापित करें।
- सीमित इंस्टॉलेशन लेआउट: स्प्लिट रोटरी टेबल + ग्रिपर असेंबली के बजाय एमआरएचक्यू एकीकृत मॉडल को प्राथमिकता दें।
SOLH MRHQ वेन-प्रकार एकीकृत रोटरी ग्रिपर मानक 90°/180° समायोज्य स्विंग कोण, 5-दिशा माउंटिंग और मल्टी-सेंसर संगतता के साथ समानांतर जबड़े क्लैंपिंग और रोटरी टर्नओवर को एक कॉम्पैक्ट इकाई में जोड़ता है; वर्कपीस फ़्लिपिंग, लोडिंग/अनलोडिंग और सीमित स्थान वाली स्वचालित उत्पादन लाइनों पर दिशा हस्तांतरण के लिए सही प्रकाश और मध्यम लोड समाधान।
