ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH HFZ श्रृंखला एकीकृत रोलर/बॉल लीनियर गाइड से सुसज्जित उच्च-कठोरता वाला समानांतर ग्रिपर है, जो दोहरी पिस्टन और रैक और पिनियन सिंक्रोनस तंत्र द्वारा संचालित होता है। एसएमसी MHZ2 श्रृंखला के साथ पूरी तरह से विनिमेय।
तीन ऑपरेशन वेरिएंट उपलब्ध:
- एचएफजेड: डबल एक्टिंग मानक प्रकार
- एचएफएसजेड: एकल अभिनय सामान्य रूप से बंद (स्प्रिंग क्लैंप, पावर-ऑफ होल्डिंग)
- एचएफटीजेड: एकल अभिनय सामान्य रूप से खुला (स्प्रिंग रिलीज, पावर-ऑफ ओपन) सामान्य प्रकाश और मध्यम लोड परिशुद्धता क्लैंपिंग, स्वचालित असेंबली और रोबोट एंड इफ़ेक्टर अनुप्रयोगों के लिए उपयुक्त।
1. ट्रांसमिशन: डुअल पिस्टन + रैक और पिनियन सिंक्रोनस ड्राइव। दो जबड़े ऑफसेट या विक्षेपण के बिना पूर्ण समानांतर गति बनाए रखते हैं।
2. गाइड सिस्टम: शिफ्टिंग को रोकने के लिए नीचे पिन लगाने के साथ एकीकृत रोलर/बॉल लीनियर गाइड। उत्कृष्ट कठोरता, उच्च पुनरावृत्ति सटीकता और ऑफसेट लोड के लिए मजबूत प्रतिरोध।
3. ऑपरेशन मोड
- एचएफजेड डबल एक्टिंग: खुले/बंद, सार्वभौमिक निरंतर उत्पादन के लिए वायु आपूर्ति
- एचएफएसजेड सिंगल एक्टिंग एनसी: वायु आपूर्ति जबड़े खोलती है; एयर कट-ऑफ होने पर स्प्रिंग क्लैंप (पावर-ऑफ वर्कपीस होल्डिंग)
- एचएफटीजेड सिंगल एक्टिंग नंबर: वायु आपूर्ति जबड़े बंद कर देती है; एयर कट-ऑफ (पावर-ऑफ ऑटो रिलीज) होने पर स्प्रिंग खुलता है
4. निर्माण: एल्यूमीनियम मिश्र धातु शरीर, स्टेनलेस स्टील जबड़े, अंतर्निर्मित चुंबकीय अंगूठी। दोहरी तरफ चुंबकीय स्विच खांचे; मल्टी माउंटिंग सतहें: नीचे/साइड/थ्रू-होल।
5. स्थिति सटीकता: ±0.01 मिमी (बोर 6~25); ±0.02 मिमी (बोर 32~40), उच्च आवृत्ति साइकिलिंग के तहत स्थिर।

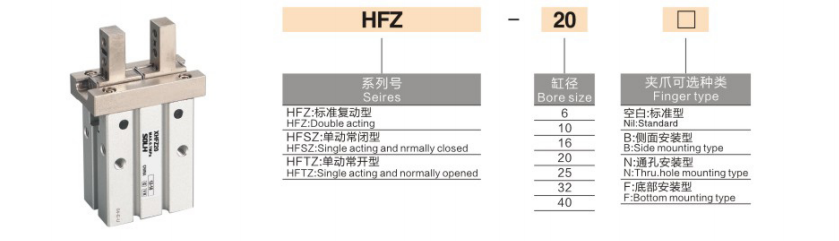

1. मॉडल उदाहरण：HFZ20N-M9BW
|
खंड |
कोड |
परिभाषा |
| एचएफजेड/एचएफएसजेड/एचएफटीजेड |
शृंखला कोड |
एचएफजेड = डबल एक्टिंग / एचएफएसजेड = सिंगल एक्टिंग सामान्य रूप से बंद / एचएफटीजेड = सिंगल एक्टिंग सामान्य रूप से खुला |
|
20 |
बोर का आकार (मिमी) |
6,10,16,20,25,32,40 |
| एन/बी/रिक्त |
माउंटिंग विकल्प |
रिक्त = मानक निचला टैप किया गया छेद / एन = थ्रू-होल माउंटिंग / बी = साइड माउंट (बोर 6 के लिए विशेष) |
| -एम9बी |
चुंबकीय स्विच |
M9B (NPN) / M9N (PNP) / M9PSमानक केबल 0.5m; डब्ल्यू=1एम; एल=3मी |
| कस्टम प्रत्यय |
वैकल्पिक उन्नयन |
-एक्स एक्सटेंडेड जॉ-जे डस्ट-प्रूफ कवर-जी उच्च तापमान प्रतिरोधी सील |
2. मानक आदेश संदर्भ
HFZ25N-M9BW बोर 25, डबल एक्टिंग, थ्रू-होल माउंट, 1m केबल के साथ M9B मैग्नेटिक स्विच।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| जबड़े का विन्यास |
2 जबड़े, शुद्ध समानांतर रैखिक उद्घाटन और समापन |
| ऑपरेशन मोड |
एचएफजेड (डबल एक्टिंग) / एचएफएसजेड (एनसी) / एचएफटीजेड (एनओ) |
| परिचालन दाब |
बोर 6/10: 0.2~0.7एमपीए / बोर 16~40: 0.15~0.7एमपीए (इष्टतम:0.5एमपीए) |
| प्रूफ का दबाव |
1.0 एमपीए |
| परिवेश का तापमान |
-20 ~ +70℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
| स्थिति सटीकता दोहराएँ |
बोर 6~25：±0.01 मिमी / बोर 32~40：±0.02 मिमी |
| अधिकतम ऑपरेटिंग आवृत्ति |
साइबर बोर 6~16：180 सीपीएम / बोर 20~40：60~120 सीपीएम |
| एयर पोर्ट थ्रेड |
बोर 6/10：M3×0.5 / बोर 16~40：M5×0.8 |
| स्नेहन |
तेल मुक्त संचालन; NSF-H1 खाद्य ग्रेड ग्रीस वैकल्पिक |
| स्थापना स्विच करें |
डुअल-साइड स्लाइड ग्रूव्स, D-M9□, CMSH, DS1 श्रृंखला के साथ संगत |
| बढ़ते विकल्प |
बॉटम टैप होल, साइड माउंट, थ्रू-होल (एन टाइप), थ्री-वे फिक्सिंग |
|
बोर (मिमी) |
नमूना |
एकल जबड़ा स्ट्रोक (मिमी) |
कुल उद्घाटन (मिमी) |
कुल उद्घाटन (मिमी) |
आंतरिक क्लैंपिंग बल (एन) |
शुद्ध वजन (जी) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
एचएफजेड10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
एचएफजेड16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
एचएफजेड25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
एचएफजेड32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
एचएफजेड40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ महत्वपूर्ण नोट: जबड़े के विस्तार की लंबाई L बढ़ने पर प्रभावी क्लैंपिंग बल कम हो जाता है। सुरक्षा कारक ≥1.5 के साथ लोड सत्यापन अनिवार्य है।
✅ HFZ श्रृंखला चुनें यदि:
- एसएमसी MHZ2 के लिए सीधे प्रतिस्थापन की आवश्यकता है; एकल अभिनय पावर-ऑफ होल्ड/रिलीज़ फ़ंक्शन की आवश्यकता है
- प्रकाश और मध्यम लोड परिशुद्धता समानांतर क्लैंपिंग: 3सी इलेक्ट्रॉनिक्स, परिशुद्धता हार्डवेयर, इंजेक्शन मोल्डिंग, पैकेजिंग उपकरण
- रोबोट एंड इफ़ेक्टर और सटीक असेंबली स्टेशनों के लिए आवश्यक उच्च कठोरता और ऑफसेट लोड प्रतिरोध
- लचीली बहु-दिशा माउंटिंग: कॉम्पैक्ट एकीकृत तंत्र के लिए थ्रू-होल / साइड / बॉटम इंस्टॉलेशन
1. वर्कपीस के वजन और क्लैम्पिंग मोड (बाहरी / आंतरिक ग्रिपिंग) के अनुसार बोर आकार का चयन करें, क्लैम्पिंग बल को वास्तविक भार से ≥1.5 गुना सुनिश्चित करें।
2.ऑपरेशन मोड चयन
- पावर-ऑफ निरंतर क्लैंपिंग → एचएफएसजेड सामान्य रूप से बंद
- पावर-ऑफ ऑटो रिलीज → एचएफटीजेड सामान्य रूप से खुला
- सुरक्षा स्प्रिंग मांग के बिना निरंतर बड़े पैमाने पर उत्पादन → एचएफजेड डबल एक्टिंग
3. माउंटिंग चयन: प्लेटफ़ॉर्म या ब्रैकेट में फिट करने के लिए मानक टैप किया गया छेद (रिक्त) / थ्रू-होल (एन) / साइड माउंट (बी)
4. स्थिति का पता लगाना: -M9□ चुंबकीय स्विच से लैस, डुअल-साइड स्लॉट खुले और बंद सिग्नल फीडबैक के लिए 2 स्विच का समर्थन करते हैं
5. ऑफसेट लोड नियंत्रण: जबड़े के विस्तार की लंबाई एल सीमित करें, रैखिक गाइड के स्वीकार्य झुकने के क्षण से अधिक होने से बचें
एसओएलएच एचएफजेड लीनियर गाइड पैरेलल न्यूमेटिक ग्रिपर रोलर/बॉल गाइड और रैक-पिनियन सिंक्रोनस ड्राइव को अपनाता है, जो मल्टी-माउंट विकल्पों और ±0.01 मिमी उच्च परिशुद्धता के साथ डबल एक्टिंग एचएफजेड, सिंगल एक्टिंग एनसी एचएफएसजेड और नो एचएफटीजेड वेरिएंट में उपलब्ध है, एमएचजेड 2 के साथ सीधे विनिमेय, रोबोट ईओएटी, 3 सी, हार्डवेयर और सामान्य स्वचालन असेंबली के लिए आदर्श उच्च कठोरता परिशुद्धता क्लैंपिंग समाधान।
