ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

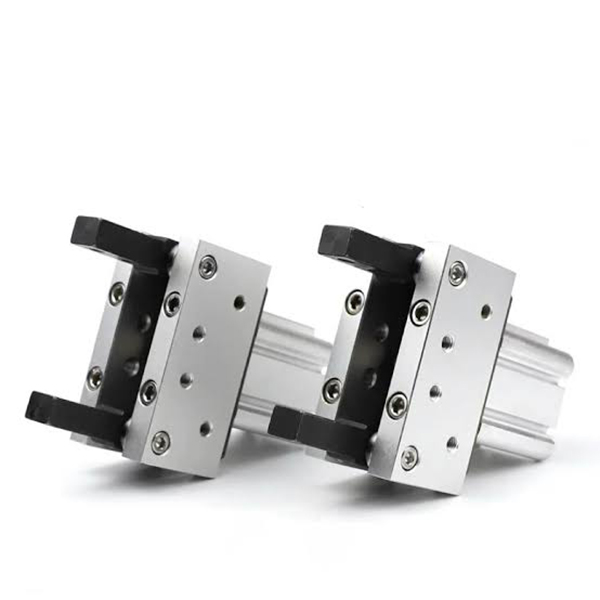

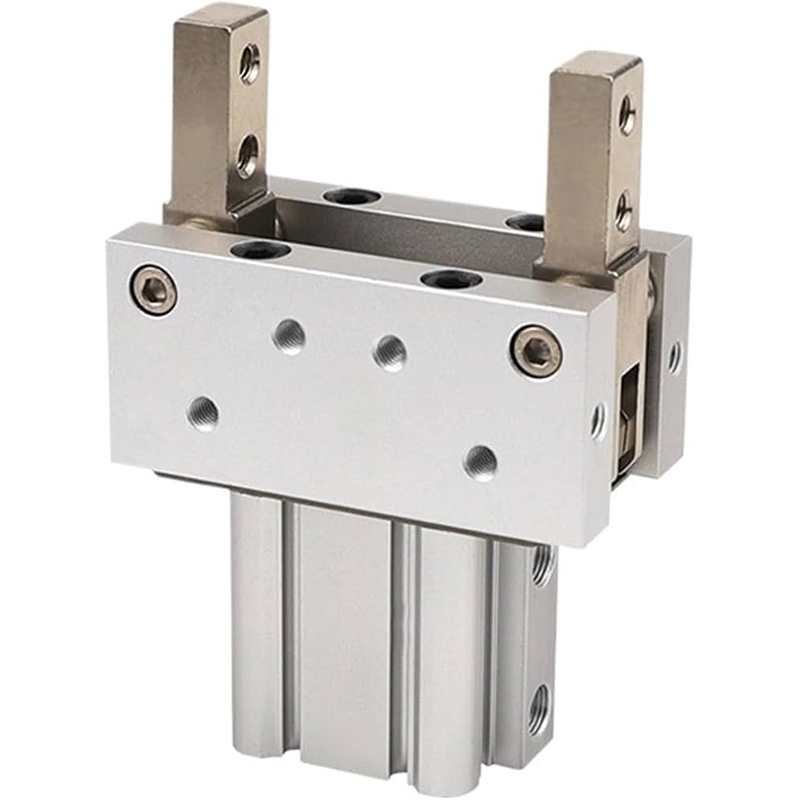

SOLH MHT2 श्रृंखला टॉगल-संयुक्त संचालित 2-जबड़े धुरी कोणीय ग्रिपर है। उत्कृष्ट विशेषताओं में टॉगल सेल्फ-लॉकिंग मैकेनिज्म, पावर-ऑफ होल्डिंग क्षमता, अल्ट्रा-हाई क्लैंपिंग टॉर्क और उच्च संरचनात्मक कठोरता के साथ चार-तरफा सेंसर इंस्टॉलेशन स्लॉट शामिल हैं।
सख्त एंटी-ड्रॉप सुरक्षा आवश्यकताओं के साथ भारी वर्कपीस क्लैंपिंग, परिवहन और स्थिति के लिए अनुकूलित; उच्च जोखिम वाले स्वचालित स्टेशनों के लिए पसंदीदा हेवी-लोड ग्रिपर।
- कार्य सिद्धांत: सिलेंडर पुश-पुल टॉगल लिंक बल-प्रवर्धक तंत्र के साथ संयुक्त। जब जबड़े बंद हो जाते हैं, तो टॉगल डेड-पॉइंट लॉकिंग स्थिति में पहुंच जाता है। क्लैंपिंग बल को 3 ~ 5 गुना बढ़ाया जाता है, और विश्वसनीय सुरक्षा सेल्फ-लॉकिंग के लिए वायु दबाव हानि / वायु कट-ऑफ पर ≥80% क्लैंपिंग बल को लगातार बनाए रखा जा सकता है।
- बॉडी कंस्ट्रक्शन: बिल्ट-इन मैग्नेटिक रिंग के साथ स्क्वायर हार्ड एनोडाइज्ड एल्यूमीनियम हाउसिंग। चार माउंटिंग खांचे (ऊपर/नीचे/बाएं/दाएं) सेंसर लेआउट के लिए मृत कोणों के बिना एम9बी/ए93 श्रृंखला चुंबकीय स्विच की सीधी असेंबली की अनुमति देते हैं।
- ऑपरेशन प्रकार: डबल एक्टिंग (डी मानक संस्करण / डीजेड अपडेटेड लाइटवेट संस्करण)। जबड़े बंद स्थिति में लॉक हो जाते हैं; सिलेंडर थ्रस्ट शुरुआती क्रिया के लिए जबड़ों को रीसेट करता है।
- सामग्री विशिष्टता: हार्ड ऑक्सीकरण एल्यूमीनियम सिलेंडर, उच्च शक्ति मिश्र धातु इस्पात जबड़े, पहनने के लिए प्रतिरोधी लिंकेज असेंबली। उच्च कठोरता, लंबी सेवा जीवन और रखरखाव-मुक्त तेल-मुक्त संचालन।
- लचीली माउंटिंग: एकाधिक टैप किए गए माउंटिंग छेद अक्षीय, अनुदैर्ध्य और क्षैतिज स्थापना का समर्थन करते हैं, जो कॉम्पैक्ट सीमित उपकरण लेआउट के लिए उपयुक्त है।

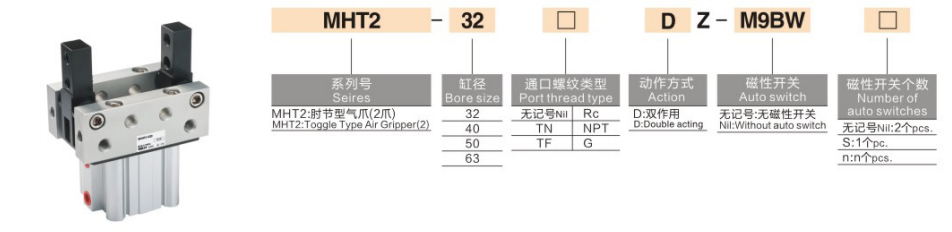

1. मॉडल उदाहरण：MHT2-50DZ-M9BW
|
खंड |
कोड |
परिभाषा |
| एमएचटी2 |
शृंखला कोड |
संयुक्त स्व-लॉकिंग कोणीय ग्रिपर को टॉगल करें |
|
50 |
बोर का आकार (मिमी) |
32/40/50/63 |
| डी / डीजेड |
संस्करण |
डी = स्टैंडर्ड डबल एक्टिंग / डीजेड = अपडेटेड लाइटवेट वेरिएंट / चार साइड सेंसर स्लॉट |
| -M9BW |
चुंबकीय स्विच विकल्प |
वैकल्पिक, अंतर्निर्मित चुंबकीय रिंग तैयार |
2. मानक आदेश संदर्भ उदाहरण
-- MHT2-32D：बोर 32, स्विच के बिना डबल एक्टिंग मानक बेस मॉडल
-- MHT2-63DZ-M9B：बोर 63, अद्यतन हल्का डीजेड प्रकार, चार-तरफा सेंसर स्लॉट, M9B चुंबकीय स्विच से सुसज्जित
|
पैरामीटर आइटम |
एमएचटी2-32 |
एमएचटी2-40 |
एमएचटी2-50 |
एमएचटी2-63 |
| बोर (मिमी) |
32 |
40 |
50 |
63 |
| क्लैंपिंग टॉर्क (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| जॉ स्विंग रेंज |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| परिचालन दबाव (एमपीए) |
0.1 ~ 0.6 (अनुशंसित:0.4~0.5) |
|
|
|
| परिवेश का तापमान |
-10 ~ +60℃ (चुंबकीय स्विच से सुसज्जित होने पर 0~+60℃) |
|
|
|
| स्नेहन |
तेल मुक्त स्व-चिकनाई |
|
|
|
| शुद्ध वजन (जी) |
640 |
1070 |
1900 |
3200 |
| एयर पोर्ट थ्रेड |
आरसी1/8 |
आरसी1/4 |
आरसी3/8 |
आरसी3/8 |
1. शक्तिशाली सेल्फ-लॉकिंग एंटी-ड्रॉप प्रदर्शन
- टॉगल डेड-पॉइंट लॉकिंग डिज़ाइन वायु आपूर्ति कट-ऑफ या दबाव हानि के बाद ≥80% क्लैंपिंग बल बरकरार रखता है। उच्च-सुरक्षा स्वचालित उत्पादन लाइनों के लिए वर्कपीस गिरने के जोखिम को प्रभावी ढंग से समाप्त करें।
2. हेवी-ड्यूटी कार्यों के लिए अल्ट्रा-हाई क्लैंपिंग टॉर्क
- φ63 मॉडल के लिए अधिकतम टॉर्क 106N·m तक पहुंचता है, जो 5 ~ 50 किलोग्राम भारी वर्कपीस को पकड़ने में सक्षम है, जो समकक्ष बोर आकार के समानांतर ग्रिपर से कहीं अधिक है।
3. 360° लचीला सेंसर लेआउट
- मुख्य बॉडी पर कोई एकीकृत गाइड रेल नहीं; सभी दिशाओं में स्थिति का पता लगाने के लिए चुंबकीय स्विच को चार सतहों पर लगाया जा सकता है, जो संकीर्ण स्थापना गुहाओं के लिए बिल्कुल उपयुक्त है।
4. उच्च कठोरता और विस्तारित सेवा जीवन
- मिश्र धातु इस्पात के जबड़े और पहनने के लिए प्रतिरोधी लिंकेज 5 मिलियन से अधिक स्थिर चक्रों का समर्थन करते हैं, जो उच्च आवृत्ति वाले भारी भार वाले निरंतर संचालन के लिए अनुकूलित हैं।
1. बढ़ते प्रपत्र
- अक्षीय माउंटिंग: असेंबली लाइन सामग्री स्थानांतरण के लिए क्षैतिज धक्का और खींच
- अनुदैर्ध्य ऊर्ध्वाधर माउंटिंग: ऊपर और नीचे लोडिंग/अनलोडिंग स्टेशन
- लेटरल साइड माउंटिंग: सीमित स्थान वाले स्टेशनों के लिए साइड क्लैंपिंग
2. विशिष्ट औद्योगिक अनुप्रयोग
- ऑटोमोटिव घटक: ग्रिपिंग इंजन हाउसिंग, गियरबॉक्स कवर, व्हील हब
- मशीन टूल स्वचालन: भारी कास्टिंग, जाली हिस्से और मोल्ड हैंडलिंग
- रसद संदेश: धातु पट्टियाँ, बक्से और बैरल सामग्री परिवहन
- सुरक्षा पोजिशनिंग स्टेशन: ओवरहेड एंटी-ड्रॉप स्टेशन, दबाने वाले उपकरणों के लिए सुरक्षा क्लैंपिंग फिक्स्चर
|
तुलना मद |
MHT2 सेल्फ-लॉकिंग ग्रिपर टॉगल करें |
MHZL2 लॉन्ग स्ट्रोक पैरेलल ग्रिपर |
MHL2 वाइड ओपनिंग पैरेलल ग्रिपर |
| मुख्य शक्ति |
पावर-ऑफ होल्डिंग, भारी भार के लिए अल्ट्रा-हाई टॉर्क |
उच्च गति, उच्च परिशुद्धता, हल्का भार |
वाइड ओपनिंग स्ट्रोक, मध्यम भार क्षमता |
| क्लैंपिंग बल स्रोत |
मैकेनिकल लॉक के साथ लिंकेज बल प्रवर्धन टॉगल करें |
सीधा सिलेंडर जोर |
सीधा सिलेंडर जोर |
| बिजली हानि प्रतिधारण |
✅ लंबे समय तक क्लैंपिंग बनाए रखी गई |
❌ हवा के दबाव के बिना तुरंत छोड़ें |
❌ हवा के दबाव के बिना तुरंत छोड़ें |
| बोर रेंज |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| उपयुक्त भार |
5 ~ 50 किग्रा भारी वर्कपीस |
0.5 ~ 5 किलो हल्का भार |
1 ~ 10 किग्रा मध्यम भार |
| लागत स्तर |
मध्यम-उच्च (भारी-कर्तव्य समर्पित) |
निम्न (सामान्य प्रयोजन) |
मध्यम (लंबा-स्ट्रोक संस्करण) |
| सर्वोत्तम परिदृश्य |
भारी हिस्से, उच्च सुरक्षा एंटी-ड्रॉप आवश्यकता |
हल्की, उच्च आवृत्ति वाली साइकिलिंग |
मध्यम भागों के लिए बड़ी शुरुआती मांग |
1. वर्कपीस द्रव्यमान के आधार पर बोर का चयन
-- 32 ≤ 5 किग्रा；40 = 5~15 किग्रा；50 = 15~30 किग्रा；63 = 30~50 किग्रा। न्यूनतम 30% लोड सुरक्षा मार्जिन आरक्षित रखें।
2. स्विंग कोण सत्यापन
-- अधिकतम उद्घाटन कोण: MHT2-32 28° तक, MHT2-63 23° तक सीमित। लक्ष्य वर्कपीस आयाम के लिए पर्याप्त निकासी की पुष्टि करें।
3. कॉन्फ़िगरेशन मिलान
- स्थिति प्रतिक्रिया आवश्यकता: चार-तरफा सेंसर माउंटिंग के लिए डीजेड लाइटवेट संस्करण + एम9बी चुंबकीय स्विच चुनें
- उच्च सुरक्षा ओवरहेड हैंडलिंग: इसकी अनूठी पावर-ऑफ सेल्फ-लॉकिंग सुविधा के लिए एमएचटी2 को प्राथमिकता दें
SOLH MHT2 टॉगल ज्वाइंट सेल्फ-लॉकिंग न्यूमेटिक ग्रिपर पावर-ऑफ एंटी-ड्रॉप क्लैंपिंग क्षमता, चार-साइड मैग्नेटिक स्विच माउंटिंग और उच्च मिश्र धातु कठोरता के साथ डेड-पॉइंट लिंकेज फोर्स एम्प्लीफिकेशन संरचना को अपनाता है, जो डी / डीजेड वेरिएंट में उपलब्ध है, ऑटोमोटिव पार्ट्स, कास्टिंग और ओवरहेड हेवी वर्कपीस मशीन टूल लोडिंग / अनलोडिंग ऑटोमेशन के लिए आदर्श हेवी-ड्यूटी सुरक्षा ग्रिपर है।
