ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

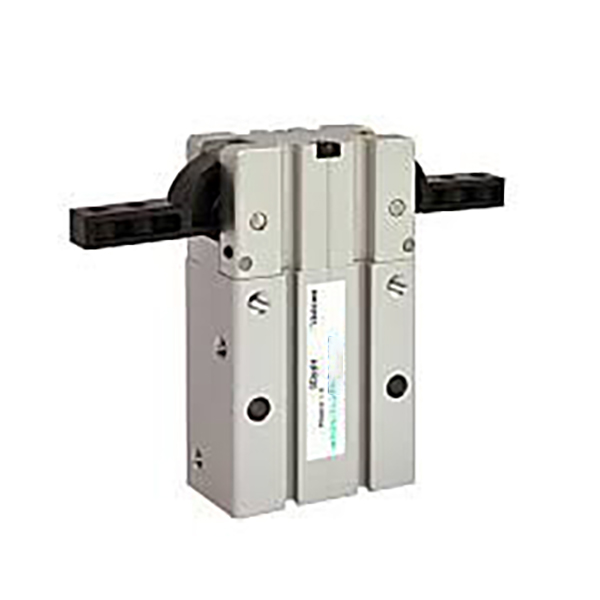

एसओएलएच एचएफआर श्रृंखला पिवोट-लिंकेज संचालित 180° वाइड-ओपनिंग 2-जॉ वायवीय ग्रिपर है। मुख्य ताकत: अधिकतम निकासी के लिए पूर्ण 180° जबड़ा खोलना, उत्कृष्ट यांत्रिक बचाव क्षमता, तीन सार्वभौमिक माउंटिंग सतहें, एकीकृत धूल-प्रूफ संरचना और पूर्व-स्थापित स्थायी चुंबक। यह लाइट-लोड स्टेशनों के लिए मुख्यधारा एक्चुएटर विकल्प है, जिसमें पिक-एंड-प्लेस हस्तक्षेप और वाइड-रेंज वर्कपीस ग्रिपिंग को खत्म करने के लिए बड़े स्विंग क्लीयरेंस की आवश्यकता होती है।
- ऑपरेटिंग सिद्धांत: पिस्टन रोटरी मूवमेंट के लिए दो जबड़ों को चलाने के लिए पिवट लिंकेज असेंबली को धक्का देता है। एकल जबड़े का स्विंग कोण 90° तक पहुंच जाता है, बचने की जगह को अधिकतम करने के लिए पूरी तरह खुलने पर जबड़े सीधी रेखा बनाते हैं।
-- क्रिया विशेषता: मानक के रूप में दोहरा अभिनय; क्लैम्पिंग के लिए वायु आपूर्ति, खोलने के लिए रिवर्स वायु। स्थिर स्थिति के लिए अधिकतम खुला कोण 180°±2°, ओवरक्लोज़ कोण -2°~-5°।
- धूल और घिसाव से सुरक्षा: धूल भरे वातावरण के लिए जबड़े के हिस्से में अनुकूलित धूल-रोधी संरचना। धातु विभाजक प्लेटें घर्षण को कम करने और सेवा जीवन को बढ़ाने के लिए घर्षण सतहों को अलग करती हैं।
- लचीली माउंटिंग: तीन माउंटिंग फेस (साइड / बॉटम / रियर)। निचले आधार पर पिन छेद का पता लगाने से असेंबली सटीकता में सुधार होता है और स्थिति को दोहराने की स्थिरता में सुधार होता है।
- सेंसर संगतता: सभी विशिष्टताओं के लिए सुसज्जित स्थायी चुंबक। साइड की दीवारों पर गोलाकार सेंसर खांचे अतिरिक्त ब्रैकेट के बिना सीएमएसएच/डीएमएसएच (एस) चुंबकीय स्विच की सीधी स्थापना का समर्थन करते हैं।

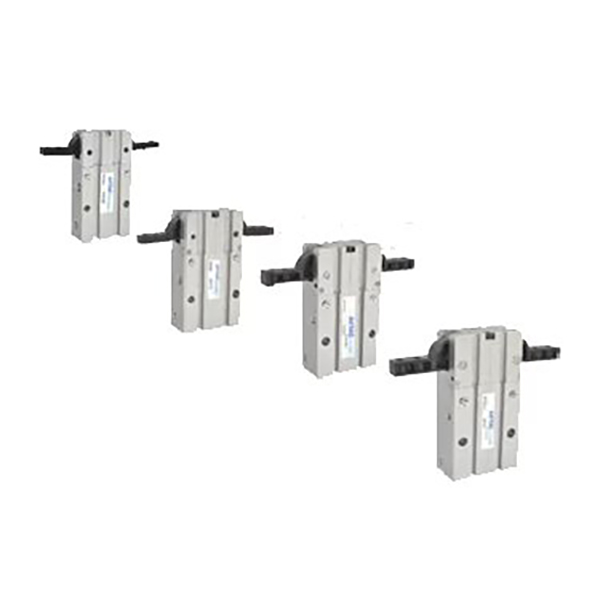

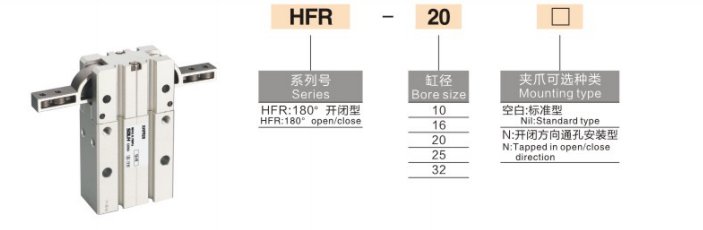

1. मॉडल उदाहरण：HFR20N+2CMSH
|
खंड |
कोड |
परिभाषा |
| एचएफआर |
शृंखला कोड |
180° धुरी चौड़ा खुलने वाला वायवीय ग्रिपर |
|
20 |
बोर का आकार (मिमी) |
10/16/20/25/32 |
|
N |
माउंटिंग विकल्प |
रिक्त = मानक टैप किया गया छेद एन = थ्रू-होल माउंटिंग |
| +2सीएमएसएच |
चुंबकीय स्विच |
वैकल्पिक, दो सीएमएसएच स्थिति स्विच से सुसज्जित |
2. मानक आदेश संदर्भ उदाहरण
-- एचएफआर16：बोर 16, चुंबकीय स्विच के बिना डबल एक्टिंग बेसिक मॉडल
-- HFR25N：बोर 25, थ्रू-होल माउंटिंग संस्करण
-- HFR32+2CMSH：बोर 32, दो CMSH चुंबकीय स्विच से सुसज्जित
|
पैरामीटर आइटम |
एचएफआर10 |
एचएफआर16 |
एचएफआर20 |
एचएफआर25 |
एचएफआर32 |
| बोर (मिमी) |
10 |
16 |
20 |
25 |
32 |
| क्लैंपिंग टॉर्क (N・m @0.5MPa) |
0.16 |
0.45 |
0.85 |
1.8 |
5.0 |
| पूरी तरह से खुला कोण |
180±2° |
|
|
|
|
| ओवरक्लोज़ कोण |
-2 ~ -5° |
|
|
|
|
| परिचालन दबाव (एमपीए) |
0.2~0.7 (अनुशंसित:0.4~0.5) |
|
|
|
|
| परिवेश का तापमान |
-20 ~ +70℃ |
|
|
|
|
| अधिकतम परिचालन आवृत्ति (सीपीएम) |
120 |
120 |
120 |
100 |
100 |
| शुद्ध वजन (जी) |
120 |
220 |
380 |
600 |
980 |
| एयर पोर्ट थ्रेड |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
1. पूर्ण यांत्रिक बचाव के लिए 180° अल्ट्रा-वाइड ओपनिंग
- जबड़े पूर्ण स्ट्रोक पर सीधी रेखा में संरेखित होते हैं, वर्कपीस हस्तक्षेप मुद्दों को हल करने के लिए अधिकतम निकासी प्रदान करते हैं, गहरी गुहा और संकीर्ण उद्घाटन घटक चुनने के लिए आदर्श होते हैं।
2. हल्के कुशल धुरी लिंकेज संरचना
- सरलीकृत लिंकेज डिज़ाइन समतुल्य समानांतर ग्रिपर की तुलना में शरीर के वजन को 15% कम कर देता है, उच्च आवृत्ति वाले प्रकाश-भार चक्रों के लिए उपयुक्त तेज़ प्रतिक्रिया।
3. कठोर कार्यशाला स्थितियों के लिए धूल-रोधी और पहनने-प्रतिरोधी
- विशेष जबड़े की सीलिंग मलबे को प्रवेश से रोकती है; घर्षण-रोधी धातु विभाजक चक्र जीवन को ≥5 मिलियन गुना सुनिश्चित करते हैं।
4. आसान कमीशनिंग के लिए थ्री-साइड माउंटिंग प्लस लोकेटिंग पिन
- बॉटम लोकेटिंग पिन के साथ मल्टी-ओरिएंटेशन माउंटिंग छेद जटिल टूलींग लेआउट के लिए तेजी से केंद्रित करने और लगातार दोहराने की स्थिति को सक्षम करते हैं।
5. अंतर्निर्मित चुंबक, सेंसर स्थापना के लिए तैयार
- मानक एकीकृत स्थायी चुंबक और समर्पित स्लाइड ग्रूव्स अतिरिक्त माउंटिंग फिक्स्चर को समाप्त करते हैं, जिससे घटक लागत और असेंबली समय की बचत होती है।
1. बढ़ते विकल्प
- साइड माउंटिंग: असेंबली लाइनों पर चौड़े आकार के वर्कपीस स्थानांतरण के लिए क्षैतिज चौड़ी-खुली पकड़
- बॉटम माउंटिंग: गहरे कैविटी मोल्ड और कंटेनर पिकिंग के लिए वर्टिकल लिफ्टिंग प्लस अवॉइडेंस मूवमेंट
- रियर माउंटिंग: यांत्रिक हस्तक्षेप की संभावना वाले सीमित स्टेशनों के लिए लेटरल क्लीयरेंस ग्रिपिंग
2. विशिष्ट अनुप्रयोग परिदृश्य
-- 3सी और इलेक्ट्रॉनिक्स: ग्रिपिंग मोबाइल मध्य फ्रेम, बैटरी डिब्बे और बड़े प्लास्टिक हाउसिंग
- ऑटोमोटिव घटक: लैंप शेल, आंतरिक पैनल और बड़े रबर भागों का स्थानांतरण
- पैकेजिंग और लॉजिस्टिक्स: बड़े डिब्बों, पैलेटों और बैग में रखी सामग्री को चुनने से बचें
- सामान्य स्वचालन: लोडिंग/अनलोडिंग, टर्नओवर और असेंबली स्टेशनों के लिए 180° क्लीयरेंस की आवश्यकता होती है
1. वर्कपीस के द्रव्यमान और ग्रिपिंग टॉर्क के आधार पर बोर का चयन
-- 10 ≤0.5 किग्रा；16 =0.5~1 किग्रा；20 =1~2 किग्रा；25 =2~3 किग्रा；32 =3~5 किग्रा. रिजर्व ≥30% सुरक्षा मार्जिन।
2. स्विंग स्ट्रोक की पुष्टि
- यदि पूर्ण 180° क्लीयरेंस परिहार की आवश्यकता है तो एचएफआर चुनें; यदि गंभीर हस्तक्षेप के बिना केवल वाइड-एंगल क्लैंपिंग हो तो MHW2 का चयन करें।
3. कॉन्फ़िगरेशन मिलान
- पीएलसी इंटरलॉक नियंत्रण: पूरी तरह से खुली और बंद स्थिति की निगरानी के लिए दो सीएमएसएच स्विच स्थापित करें।
- माउंटिंग आवश्यकता: नीचे की स्थिति के लिए पिन लगाने के साथ मानक संस्करण; थ्रू-होल इंस्टालेशन के लिए प्रत्यय एन का चयन करें।
SOLH HFR पिवट-प्रकार 180° चौड़ा उद्घाटन वायवीय ग्रिपर पूर्ण 180° जॉ क्लीयरेंस, तीन-तरफा माउंटिंग, धूल-रोधी निर्माण और अंतर्निर्मित चुंबक के साथ लिंकेज स्विंग तंत्र को अपनाता है; स्वचालित पिक-एंड-प्लेस, 3सी, ऑटोमोटिव और पैकेजिंग उपकरण में बड़े यांत्रिक परिहार स्थान की आवश्यकता वाले टर्नओवर स्टेशनों के लिए पसंदीदा लाइट-लोड एक्चुएटर।
