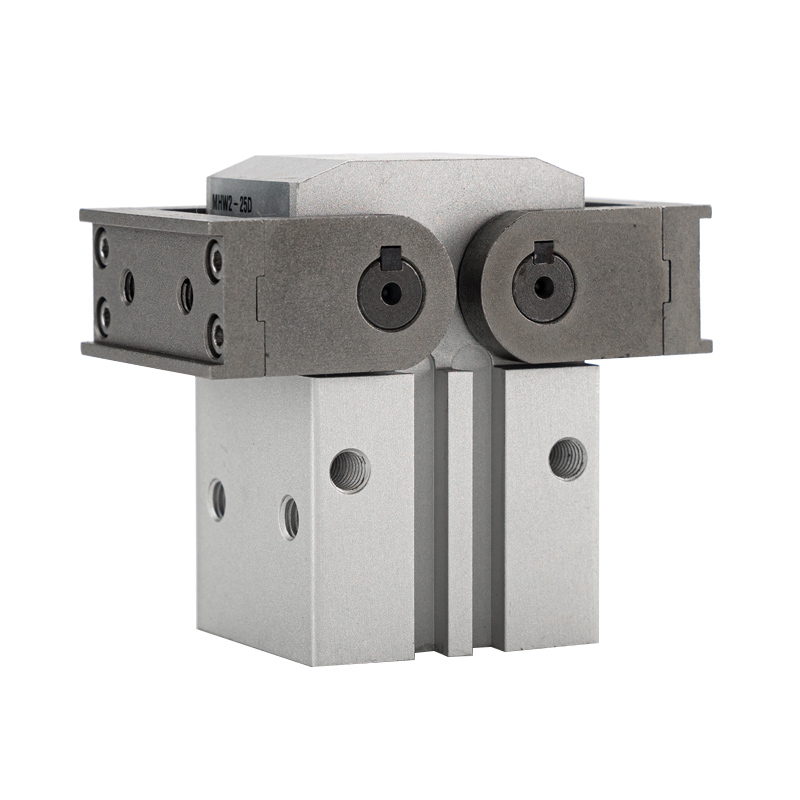

SOLH MHW2 श्रृंखला कुल 180° ओपनिंग एंगल के साथ रैक और पिनियन चालित 2-जॉ स्विंग ग्रिपर है। मुख्य ताकत: सटीक गियर सिंक्रोनस मूवमेंट, अल्ट्रा-वाइड 180° स्विंग एंगल, जगह बचाने वाली रूपरेखा, चार-तरफा सेंसर माउंटिंग स्लॉट और धूल-रोधी टिकाऊ निर्माण। वर्कपीस फ़्लिपिंग, लोडिंग/अनलोडिंग, बड़े आकार के पार्ट ग्रिपिंग और सीमित-स्थान स्टेशनों के लिए व्यापक रूप से अपनाया जाता है, और बड़े-कोण स्विंग ग्रिपर अनुप्रयोगों के लिए मुख्यधारा का चयन बन जाता है।
- कार्य सिद्धांत: सिंक्रोनस रोटेशन के लिए सिलेंडर पिनियन को चलाने के लिए रैक को धक्का देता है; दो जबड़े सममित रूप से झूलते हैं। गियर मेशिंग ऑफसेट विचलन के बिना उत्कृष्ट सिंक्रनाइज़ेशन, समान क्लैंपिंग बल सुनिश्चित करता है।
- स्विंग विशेषता: प्रत्येक जबड़ा 90° तक घूमता है, कुल द्विपक्षीय उद्घाटन 180° होता है। पूरी तरह से खुले जबड़े सिलेंडर बॉडी के लंबवत खड़े होते हैं, न्यूनतम प्रक्षेपण स्थान घेरते हैं, यांत्रिक बचाव की आवश्यकता वाली सामग्री को संभालने के लिए आदर्श होते हैं।
- बॉडी लेआउट: अंतर्निर्मित चुंबकीय रिंग के साथ चौकोर हार्ड एनोडाइज्ड एल्यूमीनियम आवास। चार-तरफा (ऊपर/नीचे/बाएँ/दाएँ) सेंसर खांचे M9B/A93 चुंबकीय स्विच, अप्रतिबंधित सेंसर व्यवस्था की सीधी फिटिंग का समर्थन करते हैं।
- सामग्री और सुरक्षा: हार्ड ऑक्सीकरण सिलेंडर, उच्च शक्ति मिश्र धातु इस्पात जबड़े और धूल-प्रूफ सीलिंग संरचना। संकीर्ण निकासी विदेशी पदार्थ की घुसपैठ को रोकती है, धूल भरी कार्यशाला स्थितियों के तहत स्थिर प्रदर्शन और विस्तारित सेवा जीवन।
- ऑपरेशन मोड: डबल एक्टिंग (डी)। जबड़े को खोलने और बंद करने का एहसास करने के लिए द्विदिश सिलेंडर थ्रस्ट आगे/रिवर्स गियर रोटेशन को संचालित करता है।

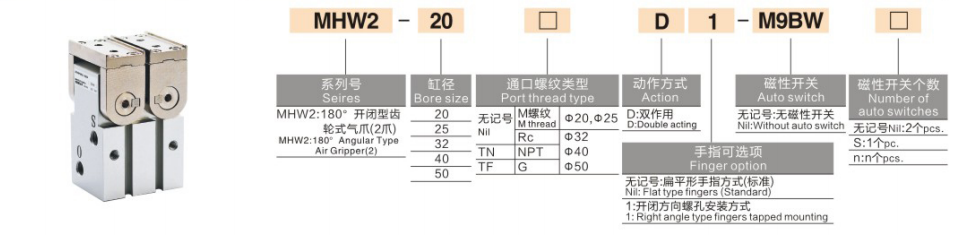

1. मॉडल उदाहरण：MHW2-32D-M9BW
|
खंड |
कोड |
परिभाषा |
| MHW2 |
शृंखला कोड |
180° रैक और पिनियन स्विंग वायवीय ग्रिपर |
|
32 |
बोर का आकार (मिमी) |
20/25/32/40/50 |
|
D |
ऑपरेशन मोड |
डी = मानक दोहरा अभिनय |
| -M9BW |
चुंबकीय स्विच विकल्प |
वैकल्पिक, अंतर्निर्मित चुंबकीय रिंग के साथ मिलान |
2. मानक आदेश संदर्भ उदाहरण
-- MHW2-25D：बोर 25, चुंबकीय स्विच के बिना डबल एक्टिंग बेसिक मॉडल
-- MHW2-40D-M9B：बोर 40, डबल एक्टिंग M9B चुंबकीय स्विच से सुसज्जित
|
पैरामीटर आइटम |
MHW2-20 |
MHW2-25 |
MHW2-32 |
MHW2-40 |
MHW2-50 |
| बोर (मिमी) |
20 |
25 |
32 |
40 |
50 |
| क्लैंपिंग टॉर्क (N・m) |
0.30 |
0.73 |
1.61 |
3.70 |
8.27 |
| सिंगल जॉ स्विंग एंगल |
90° |
90° |
90° |
90° |
90° |
| ऑपरेटिंग दबाव रेंज |
0.1~0.6MPa (अनुशंसित:0.4~0.5MPa) |
|
|
|
|
| परिवेश का तापमान |
-10 ~ +60℃ (चुंबकीय स्विच के साथ फिट होने पर 0~+60℃) |
|
|
|
|
| स्नेहन |
तेल मुक्त स्व-चिकनाई |
|
|
|
|
| शुद्ध वजन (जी) |
300 |
510 |
905 |
2135 |
5100 |
| एयर पोर्ट थ्रेड |
आरसी1/8 |
आरसी1/8 |
आरसी1/8 |
आरसी1/4 |
आरसी1/4 |
| अधिकतम परिचालन आवृत्ति (सीपीएम) |
60 |
60 |
30 |
30 |
30 |
1. 180° अल्ट्रा-वाइड स्विंग एंगल और उत्कृष्ट स्थान उपयोग
- जबड़े पूरे खुलने पर शरीर के लंबवत खड़े होते हैं, केवल सिलेंडर प्रक्षेपित स्थान पर कब्जा करते हैं, संकीर्ण स्टेशनों और प्रक्रिया के लिए उपयुक्त होते हैं, जिसमें वर्कपीस से बचाव और फ़्लिपिंग मूवमेंट की आवश्यकता होती है।
2. उच्च परिशुद्धता गियर सिंक्रोनस ट्रांसमिशन
- रैक और पिनियन मेशिंग ड्राइव, सिंक्रोनस त्रुटि ≤0.1°, संतुलित सममित क्लैम्पिंग, एकतरफा बल के कारण वर्कपीस को फिसलने से प्रभावी ढंग से रोकता है।
3. 360° लचीला सेंसर लेआउट
- किसी भी माउंटिंग ओरिएंटेशन के लिए सभी दिशा की स्थिति की निगरानी, सुविधाजनक इंस्टॉलेशन और कमीशनिंग प्राप्त करने के लिए चुंबकीय स्विच को शरीर की चार सतहों पर लगाया जा सकता है।
4. कठोर वातावरण के लिए धूलरोधी संरचना
- अनुकूलित सीलिंग और छोटा आंतरिक गैप धूल के प्रवेश को रोकता है; यांत्रिक सेवा जीवन ≥5 मिलियन चक्र, दीर्घकालिक उच्च-चक्र स्वचालित उत्पादन लाइनों के लिए स्थिर।
1. बढ़ते विकल्प
- अक्षीय क्षैतिज माउंटिंग: असेंबली लाइन लोडिंग और अनलोडिंग के लिए क्षैतिज क्लैंपिंग
- अनुदैर्ध्य ऊर्ध्वाधर माउंटिंग: वर्कपीस फ़्लिपिंग स्टेशनों के लिए ऊर्ध्वाधर लिफ्टिंग
- पार्श्व साइड माउंटिंग: संकीर्ण सीमित उपकरण स्थान के लिए साइड क्लैंपिंग
2. विशिष्ट अनुप्रयोग परिदृश्य
- इलेक्ट्रॉनिक्स और घरेलू उपकरण: हाउसिंग, पैनल और बड़े आकार के घटकों को पकड़ना और पलटना
- ऑटोमोटिव पार्ट्स: लैंप हाउसिंग, इंटीरियर ट्रिम्स और छोटी कास्टिंग का परिवहन
- रसद और पैकेजिंग: बक्से, पैलेट और बैरल सामग्री को संभालना
- मशीन और इंजेक्शन मोल्डिंग स्वचालन: मशीन टूल्स और मोल्डिंग मशीनों से बड़े वर्कपीस चुनना
| तुलना मद |
MHW2 गियर 180° स्विंग ग्रिपर |
MHY2 कैम 180° स्विंग ग्रिपर |
MHT2 सेल्फ-लॉकिंग ग्रिपर टॉगल करें |
| मुख्य गुण |
वाइड स्विंग कोण, उच्च तुल्यकालन, अंतरिक्ष की बचत |
अल्ट्रा-लाइट कॉम्पैक्ट, छोटे बोर के लिए लागत प्रभावी |
पावर-ऑफ होल्डिंग, भारी भार के लिए अल्ट्रा-हाई टॉर्क |
| ड्राइविंग तंत्र |
रैक एवं पिनियन गियर |
कैम लिंकेज |
जॉइंट लिंकेज टॉगल करें |
| कुल स्विंग कोण |
द्विपक्षीय 180° (90° प्रति जबड़ा) |
द्विपक्षीय 180° (90° प्रति जबड़ा) |
लगभग। 30° धुरी स्विंग |
| पावर लॉस सेल्फ-लॉक |
❌ कोई लॉकिंग फ़ंक्शन नहीं |
❌ कोई लॉकिंग फ़ंक्शन नहीं |
✅ मैकेनिकल सेल्फ-लॉक क्लैंपिंग बनाए रखी गई |
| बोर कवरेज |
φ20 ~ 50 |
φ10 ~ 25 |
φ32 ~ 63 |
| उपयुक्त भार |
1 ~ 20 किग्रा मध्यम भार |
0.5 ~ 5 किलो हल्का भार |
5 ~ 50 किलो भारी भार |
| लागत स्तर |
मध्यम, अच्छा लागत प्रदर्शन |
निम्न, छोटे बोर के लिए पसंदीदा |
मध्यम-उच्च, समर्पित हेवी-ड्यूटी मॉडल |
| सर्वोत्तम अनुप्रयोग |
मध्यम भार, बड़ा स्विंग कोण, सीमित स्थापना स्थान |
छोटे आकार का हल्का भार, बजट संवेदनशील परियोजनाएं |
सख्त एंटी-ड्रॉप सुरक्षा आवश्यकता के साथ भारी वर्कपीस |
1. वर्कपीस द्रव्यमान के आधार पर बोर का चयन
-- 20 ≤ 3 किग्रा；25 = 3~5 किग्रा；32 = 5~10 किग्रा；40 = 10~15 किग्रा；50 = 15~20 किग्रा। रिजर्व ≥30% लोड सुरक्षा मार्जिन।
2. स्विंग कोण सत्यापन
- मानक एकल जबड़ा स्विंग कोण 90°, कुल उद्घाटन 180°। वर्कपीस आयाम और परिहार यात्रा को समायोजित करने के लिए पर्याप्त निकासी की पुष्टि करें।
3. कॉन्फ़िगरेशन मिलान
- स्थिति सिग्नल फीडबैक: इंस्टॉलेशन ओरिएंटेशन की परवाह किए बिना लचीले लेआउट के लिए एम9बी श्रृंखला चुंबकीय स्विच के साथ चार-तरफा माउंटिंग स्लॉट का उपयोग करें।
- धूल भरा कार्यशाला वातावरण: बेहतर धूल-रोधी सीलिंग संरचना के कारण MHW2 को प्राथमिकता दें।
SOLH MHW2 रैक और पिनियन 180° स्विंग न्यूमेटिक ग्रिपर चार-तरफा चुंबकीय स्विच इंस्टॉलेशन और डस्ट-प्रूफ सीलिंग के साथ गियर सिंक्रोनस ट्रांसमिशन को अपनाता है, जो मध्यम लोड वर्कपीस फ़्लिपिंग और सामग्री हैंडलिंग का समर्थन करता है; पैकेजिंग, ऑटोमोटिव और सामान्य स्वचालन सीमित-स्थान स्टेशनों के लिए आदर्श स्थान-बचत स्विंग ग्रिपर।
