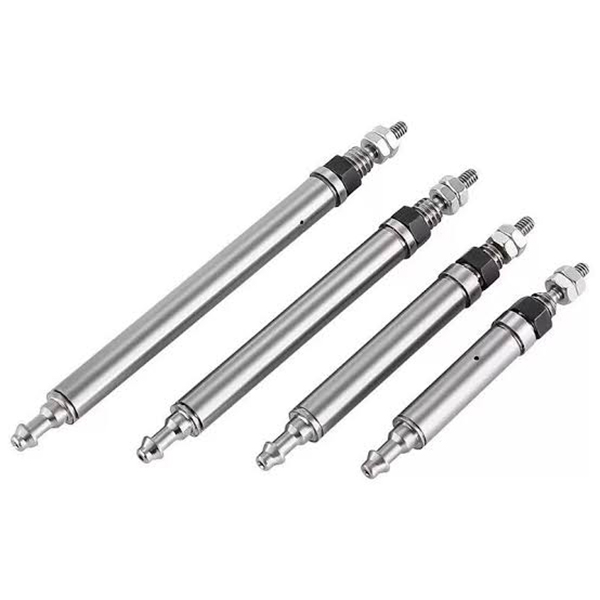

SOLH CJ1 श्रृंखला अल्ट्रा-मिनिएचर सिंगल/डबल एक्टिंग पिन-टाइप सिलेंडर हैं। मुख्य गुण: अल्ट्रा-कॉम्पैक्ट छोटी रूपरेखा, हल्के निर्माण, कम आउटपुट थ्रस्ट और तीव्र प्रतिक्रिया। सीमित स्थान के भीतर सटीक ड्राइविंग, माइक्रो लोड पुश और पुल कार्यों, इलेक्ट्रॉनिक्स और 3 सी स्वचालन के लिए लघु स्टेशनों के लिए डिज़ाइन किया गया। यह सूक्ष्म स्वचालन अनुप्रयोगों के लिए मुख्य एक्चुएटर है।
- ड्राइव प्रकार: सिंगल एक्टिंग (स्प्रिंग रिटर्न) और डबल एक्टिंग। बोर विकल्प: φ2.5 (सिंगल एक्टिंग एक्सक्लूसिव); φ4 (एकल/दोहरे अभिनय के लिए उपलब्ध)।
- संरचनात्मक विशेषता: गोल शरीर, पतला पिन पिस्टन रॉड, कोई अंतर्निहित कुशन नहीं, बुनियादी अंत-धागा माउंटिंग। φ4 मॉडल के बाहरी शरीर का व्यास केवल 4 मिमी, शुद्ध वजन कई ग्राम जितना कम।
- गतिशील प्रदर्शन: कुशन-मुक्त संरचना तेज़ पिस्टन प्रतिक्रिया को सक्षम बनाती है। परिचालन गति: 50~500मिमी/सेकेंड, उच्च-आवृत्ति शॉर्ट-स्ट्रोक आंदोलनों के लिए उपयुक्त।
- सामग्री और सीलिंग: हार्ड एनोडाइज्ड एल्यूमीनियम बॉडी, एनबीआर सील घटक, तेल मुक्त डिजाइन, साफ या थोड़ा तैलीय कार्यशाला वातावरण के साथ संगत।
- लचीली स्थापना: अक्षीय निर्धारण के लिए दोनों सिरों पर धागे के साथ मूल संस्करण। रॉड-साइड हेड पर पोर्ट ओरिएंटेशन को ±90° समायोजित किया जा सकता है, जो तंग लेआउट में टयूबिंग रूटिंग के लिए सुविधाजनक है।

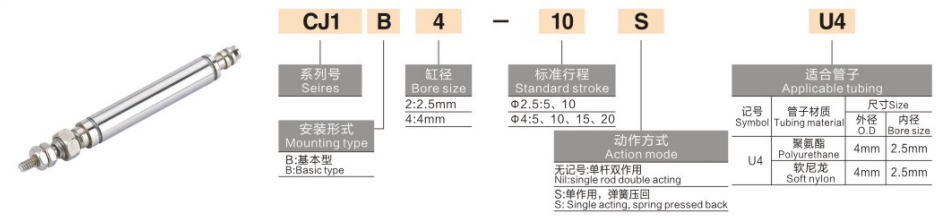

1. मॉडल उदाहरण: CJ1B4-10SU4
|
खंड |
कोड |
परिभाषा |
| सीजे1 |
शृंखला कोड |
लघु पिन सिलेंडर श्रृंखला |
|
B |
शरीर के प्रकार |
मूल प्रकार, रॉड-साइड बाहरी धागा |
|
4 |
बोर का आकार (मिमी) |
φ2.5 (केवल एकल अभिनय); φ4 (एकल/दोहरा अभिनय) |
|
10 |
मानक स्ट्रोक (मिमी) |
φ2.5: 5/10 φ4: 5/10/15/20 |
|
S |
एक्शन मोड प्रत्यय |
एस = एकल अभिनय (वसंत वापसी); रिक्त = दोहरा अभिनय |
| उ4 |
टयूबिंग विशिष्टता |
पीयू ट्यूबिंग ओडी 4 मिमी (आईडी 2.5 मिमी) के लिए अनुकूलन |
2. मानक आदेश संदर्भ उदाहरण
- CJ1B2-10SU4: बोर 2.5, स्ट्रोक 10, सिंगल एक्टिंग स्प्रिंग रिटर्न
-- CJ1B4-15U4：बोर 4, स्ट्रोक 15, डबल एक्टिंग
-- CJ1B4-5SU4：बोर 4, स्ट्रोक 5, सिंगल एक्टिंग स्प्रिंग रिटर्न
|
पैरामीटर आइटम |
φ2.5 एकल अभिनय |
φ4 एकल अभिनय |
φ4 दोहरा अभिनय |
| बोर (मिमी) |
2.5 |
4 |
4 |
| मानक स्ट्रोक (मिमी) |
5, 10 |
5, 10, 15, 20 |
5, 10, 15, 20 |
| परिचालन दबाव (एमपीए) |
0.3~0.7 |
0.3~0.7 |
0.2~0.7 |
| जोर @0.5MPa (एन) |
विस्तार:1.13 ; वापस लेना:0.64 |
विस्तार:3.04 ; वापस लेना:1.47 |
विस्तार/वापसी:6.3 |
| स्प्रिंग रीसेट फोर्स (एन) |
0.4 |
0.8 |
— |
| अधिकतम पिस्टन गति (मिमी/सेकंड) |
500 |
500 |
500 |
| परिवेश का तापमान |
-10 ~ +70℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
|
|
| लगभग। शुद्ध वजन (जी) |
~2 |
~3 |
~3.5 |
| वायु कनेक्शन |
OD4 पॉलीयुरेथेन टयूबिंग के लिए |
|
|
1. तंग स्थापना स्थान के लिए अल्ट्रा-लघु पदचिह्न
- न्यूनतम बोर φ2.5, बाहरी बॉडी व्यास φ4, वजन केवल 2~3.5 ग्राम, आसानी से अल्ट्रा-कॉम्पैक्ट उपकरण लेआउट में एकीकृत।
2. कम जोर परिशुद्धता रैखिक ड्राइविंग
-- आउटपुट थ्रस्ट रेंज 0.64~6.3एन @0.5एमपीए, सूक्ष्म भार ≤100 ग्राम के लिए आदर्श, नाजुक छोटे वर्कपीस को प्रभाव क्षति से बचाता है।
3. उच्च आवृत्ति तीव्र प्रतिक्रिया
- कुशन-मुक्त संरचना तेजी से सक्रियण प्रदान करती है, उत्पादन दक्षता को बढ़ावा देने के लिए ≥300 चक्र प्रति मिनट शॉर्ट-स्ट्रोक ऑपरेशन का समर्थन करती है।
4. तेल मुक्त संचालन और लंबी सेवा जीवन
- एनबीआर सीलिंग प्रणाली स्वच्छ उत्पादन वातावरण के लिए तेल मुक्त संपीड़ित हवा का समर्थन करती है; यांत्रिक सेवा जीवन ≥3 मिलियन चक्र।
5. एडजस्टेबल पोर्ट दिशा और सरल असेंबली
- रॉड-साइड एयर पोर्ट घूमने योग्य ±90°। दोहरे अंत वाले बाहरी धागे अतिरिक्त माउंटिंग ब्रैकेट के बिना सीधे अक्षीय लॉकिंग की अनुमति देते हैं, जिससे ऑन-साइट कमीशनिंग सरल हो जाती है।
1. बढ़ते प्रपत्र
- अक्षीय थ्रेड माउंटिंग: सीधे पुश-पुल गति के लिए उपकरण पर दोनों सिरों को सीधे स्क्रू करें
- साइड ब्रैकेट माउंटिंग: पार्श्व स्थापना के लिए वैकल्पिक लघु ब्रैकेट, स्विंग या साइड ड्राइविंग के लिए उपयुक्त
2. विशिष्ट अनुप्रयोग परिदृश्य
- 3सी और इलेक्ट्रॉनिक्स: मोबाइल बटन टिकाऊपन परीक्षण, माइक्रो प्लास्टिक पार्ट क्लैंपिंग, चिप इजेक्शन और पोजिशनिंग
- सटीक इंस्ट्रुमेंटेशन: मिनी वाल्व स्विचिंग, फाइबर ऑप्टिक पोजिशनिंग, ठीक समायोजन तंत्र
- सामान्य स्वचालन: सूक्ष्म घटक लोडिंग/अनलोडिंग, हल्के लेबल छीलने, लघु जिग एक्चुएशन
- चिकित्सा उपकरण: छोटे उपकरण दूरबीन गति, सूक्ष्म द्रव प्रणोदन, सटीक पोजिशनिंग असेंबली
1. पेलोड के आधार पर बोर का चयन
-- लोड ≤50 ग्राम के लिए φ2.5; लोड 50~100 ग्राम के लिए φ4। कम थ्रस्ट विशेषताओं के कारण न्यूनतम 50% सुरक्षा मार्जिन सुरक्षित रखें।
2. स्ट्रोक की पुष्टि
- आवश्यक यात्रा दूरी के अनुसार स्ट्रोक का चयन करें; स्थिर उच्च-आवृत्ति संचालन के लिए छोटे स्ट्रोक को प्राथमिकता दें।
3. एक्शन मोड चयन
- एकल अभिनय (प्रत्यय एस के साथ): पावर-फेल सुरक्षा डिजाइन के लिए स्प्रिंग रीसेट के साथ यूनिडायरेक्शनल पुश/पुल
- दोहरा अभिनय: रिटर्न स्प्रिंग के बिना द्विदिश सटीक रैखिक ड्राइविंग
SOLH CJ1 अल्ट्रा-मिनिएचर पिन न्यूमेटिक सिलेंडर φ2.5 / φ4 बोर, अल्ट्रा-लाइटवेट कॉम्पैक्ट डिज़ाइन और एडजस्टेबल एयर पोर्ट डायरेक्शन के साथ सिंगल स्प्रिंग रिटर्न और डबल एक्टिंग वेरिएंट में उपलब्ध है, जो कम-जोर परिशुद्धता सूक्ष्म रैखिक गति प्रदान करता है, जिसे 3C परीक्षण, सटीक उपकरणों और चिकित्सा लघु स्वचालन उपकरण के लिए व्यापक रूप से अपनाया जाता है।
