ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

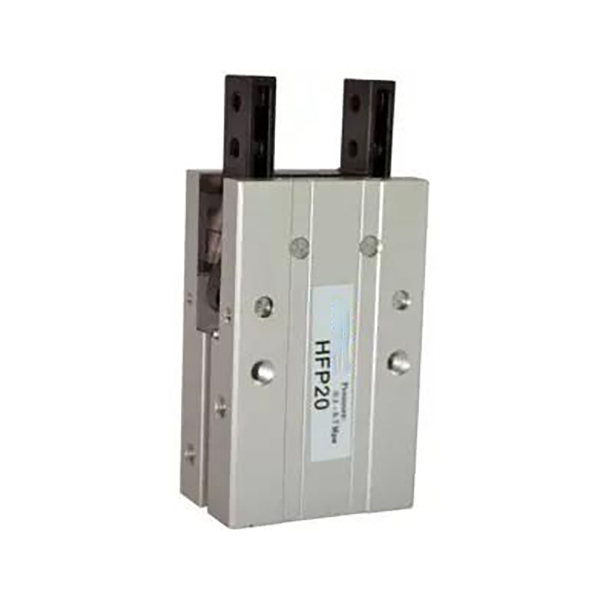

एसओएलएच एचएफपी श्रृंखला 2-जबड़े समानांतर उद्घाटन और समापन के लिए यांत्रिक लीवर ट्रांसमिशन को अपनाती है। मुख्य ताकत: प्रतिस्पर्धी मूल्य के साथ सरल लीवर तंत्र, स्थिर क्लैंपिंग प्रदर्शन, तीन-तरफा सार्वभौमिक माउंटिंग, फैक्ट्री पूर्व-स्थापित चुंबक और पहनने के लिए प्रतिरोधी लंबी सेवा जीवन। यह हल्के भार वाले उच्च-आवृत्ति लोडिंग/अनलोडिंग और लागत-संवेदनशील स्वचालित स्टेशनों के लिए मुख्यधारा का किफायती समानांतर ग्रिपर समाधान है।
- कार्य सिद्धांत: पिस्टन समानांतर गति के लिए दो जबड़ों को चलाने के लिए लीवर असेंबली को धक्का देता है। शुद्ध यांत्रिक लीवर ड्राइव, कम घटक, कम रखरखाव लागत।
- बल की विशेषता: जब पिस्टन फैलता है तो जबड़े दब जाते हैं और पीछे हटने पर निकल जाते हैं। वर्कपीस को सुरक्षित रखने के लिए क्लैम्पिंग बल ओपनिंग बल से 20% ~ 30% अधिक है।
- स्थिरता और परिशुद्धता: जबड़े और मुख्य शरीर के बीच बड़ी संपर्क सतह कंपन को कम करती है और क्लैंपिंग सटीकता में सुधार करती है। धातु विभाजक प्लेटें घर्षण को कम करने और सेवा जीवन को बढ़ाने के लिए घर्षण सतहों को अलग करती हैं।
- लचीली माउंटिंग: तीन माउंटिंग फेस (साइड / बॉटम / रियर)। एकीकृत सेंसर खांचे अतिरिक्त ब्रैकेट के बिना सीधे चुंबकीय स्विच स्थापना का समर्थन करते हैं।
- सामग्री और स्थायित्व: हार्ड एनोडाइज्ड एल्यूमीनियम बॉडी, पहनने के लिए प्रतिरोधी लीवर हिस्से और स्टेनलेस स्टील जबड़े। यांत्रिक चक्र जीवन ≥5 मिलियन बार, निरंतर उच्च-आवृत्ति स्वचालन संचालन के लिए उपयुक्त।

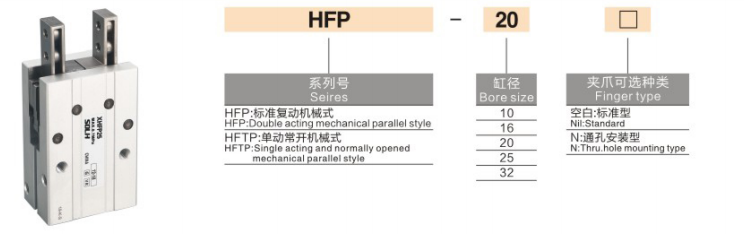

1. मॉडल उदाहरण：HFP20+2CS1-G
|
खंड |
कोड |
परिभाषा |
| एचएफपी |
शृंखला कोड |
लीवर-प्रकार समानांतर वायवीय ग्रिपर |
|
20 |
बोर का आकार (मिमी) |
10/16/20/25/32 |
|
N |
माउंटिंग विकल्प |
रिक्त = मानक माउंट; एन = थ्रू-होल माउंटिंग |
| +2सीएस1-जी |
चुंबकीय स्विच |
अंतर्निर्मित चुंबक, CS1-G श्रृंखला स्थिति स्विच से मेल खाता है |
2. मानक आदेश संदर्भ उदाहरण
-- एचएफपी16：बोर 16, बिना स्विच के डबल एक्टिंग बेसिक मॉडल
-- HFP25N：बोर 25, थ्रू-होल माउंटिंग संस्करण
- HFP32+2CS1-G：बोर 32, दो CS1-G चुंबकीय स्विच से सुसज्जित
|
पैरामीटर आइटम |
एचएफपी10 |
एचएफपी16 |
एचएफपी20 |
एचएफपी25 |
एचएफपी32 |
| बोर (मिमी) |
10 |
16 |
20 |
25 |
32 |
| क्लैंपिंग फोर्स (एन @0.5MPa) |
30 |
55 |
95 |
95 |
220 |
| जबड़ा खोलने का स्ट्रोक (मिमी) |
10 |
14 |
18 |
22 |
26 |
| अधिकतम स्वीकार्य ग्रिपिंग ओवरहैंग (मिमी) |
30 |
40 |
60 |
70 |
90 |
| परिचालन दबाव (एमपीए) |
0.2~0.7 (अनुशंसित:0.4~0.5) |
|
|
|
|
| परिवेश का तापमान |
-10 ~ +70℃ |
|
|
|
|
| स्नेहन |
सिलेंडर तेल मुक्त; लीवर जोड़ों के लिए आवधिक ग्रीस रखरखाव आवश्यक है |
|
|
|
|
| अधिकतम परिचालन आवृत्ति (सीपीएम) |
180 |
180 |
180 |
120 |
120 |
| शुद्ध वजन (जी) |
110 |
200 |
350 |
580 |
950 |
| एयर पोर्ट थ्रेड |
M5×0.8 |
M5×0.8 |
आरसी1/8 |
आरसी1/8 |
आरसी1/8 |
1. उत्कृष्ट लागत-प्रदर्शन लीवर संरचना
- सरल यांत्रिक ट्रांसमिशन से भागों की संख्या कम हो जाती है। प्रदर्शन उच्च-स्तरीय समानांतर ग्रिपर के करीब है जबकि कीमत केवल गाइड रेल प्रकार के मॉडल के 1/2 ~ 2/3 तक पहुंचती है।
2. उच्च क्लैम्पिंग बल सुरक्षा को बढ़ाता है
- विस्तार के दौरान क्लैंपिंग बल रिलीज़ बल से 20% ~ 30% अधिक होता है, जिससे हल्के भार की स्थिति में वर्कपीस के फिसलने का जोखिम कम हो जाता है।
3. तीन-दिशा सार्वभौमिक माउंटिंग
- साइड, बॉटम और रियर फेस पर माउंटिंग होल उपलब्ध हैं, साइट पर आसान कमीशनिंग के लिए हॉरिजॉन्टल, वर्टिकल और लेटरल असेंबली को सपोर्ट करता है।
4. अंतर्निर्मित चुंबक, सेंसर स्थापना के लिए तैयार
- स्थायी चुंबक मानक के रूप में एकीकृत। CS1-G स्विच के लिए बॉडी आरक्षित स्लाइड ग्रूव्स; कोई अतिरिक्त माउंटिंग ब्रैकेट की आवश्यकता नहीं है।
5. उच्च-चक्र संचालन के लिए पहनने-प्रतिरोधी डिजाइन
- धातु विरोधी घर्षण विभाजक घटक घर्षण को कम करते हैं, निरंतर स्वचालित उत्पादन लाइनों के लिए लंबी सेवा जीवन प्रदान करते हैं।
1. बढ़ते विकल्प
- साइड माउंटिंग: असेंबली लाइन लोडिंग/अनलोडिंग के लिए क्षैतिज क्लैंपिंग
- बॉटम माउंटिंग: इंजेक्शन मोल्डिंग और मशीन टूल पिक-एंड-प्लेस के लिए वर्टिकल लिफ्टिंग
- रियर माउंटिंग: सीमित संकीर्ण स्टेशनों के लिए पार्श्व पकड़
3. विशिष्ट अनुप्रयोग परिदृश्य
- 3सी और इलेक्ट्रॉनिक्स: लघु प्लास्टिक घटकों, हार्डवेयर भागों और बैटरी हाउसिंग को पकड़ना
- ऑटोमोटिव घटक: छोटे स्टैम्पिंग भागों, रबर तत्वों और आंतरिक ट्रिम्स का स्थानांतरण
-- पैकेजिंग और लॉजिस्टिक्स: छोटे कार्टन, प्लास्टिक बैग और छोटे पैलेट चुनना
- सामान्य स्वचालन: स्टेशन पोजिशनिंग क्लैम्पिंग और उच्च-आवृत्ति प्रत्यावर्ती हैंडलिंग
|
तुलना मद |
एचएफपी लीवर समानांतर ग्रिपर |
एचएफवाई पिवोट पैरेलल ग्रिपर |
MHZ2 रैखिक गाइड समानांतर ग्रिपर |
| मुख्य शक्ति |
कम लागत, उच्च क्लैम्पिंग बल, तीन-तरफा माउंटिंग |
अल्ट्रा-थिन लाइटवेट, छोटे बोर के लिए कॉम्पैक्ट |
उच्च परिशुद्धता, उच्च कठोरता, भारी भार क्षमता |
| ड्राइव तंत्र |
यांत्रिक लीवर लिंकेज |
धुरी घुमाव लिंकेज |
परिशुद्ध रैखिक गाइड रैक और पिनियन |
| क्लैंपिंग बल स्तर |
मध्यम (30~220एन) |
निम्न (20~100N) |
उच्च (50~500N) |
| उपयुक्त भार |
0.5 ~ 5 किग्रा प्रकाश और मध्यम भार |
0.2~2किग्रा हल्का भार |
1~15 किग्रा मध्यम एवं भारी भार |
| लागत स्तर |
कम (अर्थव्यवस्था पहली पसंद) |
कम (अल्ट्रा-थिन लाइट लोड) |
मध्यम (सटीक समर्पित) |
| सर्वोत्तम परिदृश्य |
बजट संवेदनशील उच्च आवृत्ति प्रकाश-मध्यम लोड स्टेशन |
सीमित ऊंचाई का स्थान, अल्ट्रा-लाइट छोटे वर्कपीस |
परिशुद्धता असेंबली, रोबोट ईओएटी, एंटी-ऑफसेट लोड मांग |
1. वर्कपीस द्रव्यमान के आधार पर बोर का चयन
-- 10 ≤1 किग्रा；16 =1~2 किग्रा；20 =2~3 किग्रा；25 =3~5 किग्रा；32 =5~8 किग्रा. रिजर्व ≥30% सुरक्षा मार्जिन।
2. स्ट्रोक सत्यापन
- यांत्रिक हस्तक्षेप से बचने के लिए जबड़े की यात्रा सुनिश्चित करें ≥ वर्कपीस का बाहरी आयाम और न्यूनतम 2 मिमी की निकासी।
3. कॉन्फ़िगरेशन मिलान
- स्वचालित सिग्नल इंटरलॉक: खुली और बंद स्थिति का पता लगाने के लिए दो CS1-G चुंबकीय स्विच से लैस करें।
- सीमित उपकरण लेआउट: एचएफपी थ्री-साइड माउंटिंग लचीला इंस्टॉलेशन समाधान प्रदान करता है।
एसओएलएच एचएफपी किफायती लीवर-प्रकार समानांतर वायवीय ग्रिपर में उच्च क्लैंपिंग बल, तीन-तरफा यूनिवर्सल माउंटिंग और अंतर्निर्मित चुंबकीय रिंग, उच्च आवृत्ति 3 सी, पैकेजिंग और सामान्य लागत-संवेदनशील स्वचालित हैंडलिंग स्टेशनों के लिए आदर्श कम लागत वाले प्रकाश और मध्यम लोड ग्रिपिंग समाधान के साथ मैकेनिकल लीवर ड्राइव की सुविधा है।
