ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

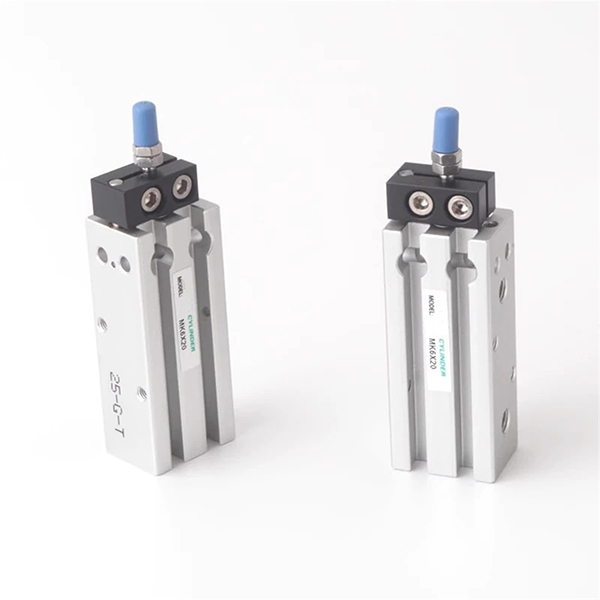

एसओएलएच एमके सीरीज का पतला मल्टी-माउंट सिलेंडर बिल्ट-इन एंटी-रोटेशन मैकेनिज्म के साथ एमडी सिलेंडर का उन्नत संस्करण है। वर्गाकार बॉडी अतिरिक्त ब्रैकेट के बिना छह-सतह स्थापना का समर्थन करती है। एंटी-ट्विस्ट संरचना पिस्टन रॉड रोटेशन को प्रतिबंधित करती है, मल्टी-सिलेंडर समानांतर स्थापना को सक्षम करती है, जो कोणीय स्थिति आवश्यकताओं के साथ सीमित स्थान परिशुद्धता स्वचालन के लिए आदर्श है। एयरटैक एमडी और एसएमसी सीक्यूएस श्रृंखला के साथ सीधे विनिमेय।
- चौकोर पतली एल्यूमीनियम बॉडी, एकीकृत एंटी-रोटेशन गाइड स्लॉट;
- हार्ड एनोडाइज्ड बैरल, क्रोम प्लेटेड पिस्टन रॉड, टिकाऊ और हल्का;
- पूर्ण संस्करण: एमके (डबल एक्टिंग), एमएसके (स्प्रिंग एक्सटेंड), एमटीके (स्प्रिंग रिट्रैक्ट), एमकेडी (डबल रॉड), एमकेजे (डबल रॉड एडजस्टेबल स्ट्रोक); अंतर्निर्मित चुंबक के लिए प्रत्यय -एस;
- एंटी-रोटेशन सटीकता ≤±0.5°, वर्कपीस कोणीय विचलन से बचें;
- सामने, पीछे, बाएँ, दाएँ, ऊपर, नीचे की तरफ माउंट करने योग्य; अगल-बगल समानांतर असेंबली का समर्थन करें;
- लचीले चुंबकीय स्विच स्थापना के लिए परिधीय सेंसर खांचे।

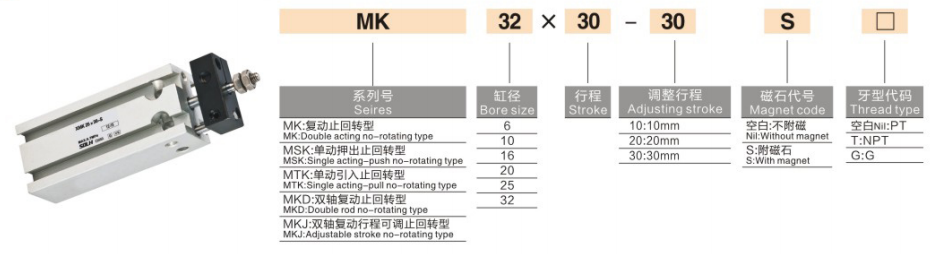

1. उदाहरण: MK20-50-S
- एमके: श्रृंखला कोड; K=एंटी-रोटेशन; डी=डबल रॉड; जे=समायोज्य स्ट्रोक
-- 20: बोर का आकार: 6/10/16/20/25/32 मिमी
-- 50: स्ट्रोक की लंबाई 5~100 मिमी
-- -एस: अंतर्निर्मित चुंबक रिंग
|
पैरामीटर |
विनिर्देश |
| जनम का आकार |
6,10,16,20,25,32 मिमी |
| परिचालन दाब |
दोहरा अभिनय:0.2~1.0MPa; एकल अभिनय:0.15~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| तापमान |
गैर-चुंबक: -20~+70℃; चुंबक संस्करण: 0~+60℃ |
| पिस्टन गति |
30~500 मिमी/सेकेंड |
| तकिया |
फिक्स्ड रबर बफर पैड |
| पोर्ट थ्रेड |
एम5 (φ6~25); जी1/8 (φ32) |
| स्नेहन |
तेल मुक्त संचालन |
| विरोधी घूर्णन |
सटीकता ≤±0.5° |
|
बोर (मिमी) |
जोर (एन) |
खींचो (एन) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
- कार्य भार के लिए न्यूनतम 50% सुरक्षा मार्जिन वाला बोर चुनें;
- व्यावहारिक यात्रा स्ट्रोक में 5~10 मिमी भत्ता जोड़ें; अधिकतम मानक स्ट्रोक: 100 मिमी;
- यदि स्थिति का पता लगाना आवश्यक हो तो -S मॉडल चुनें; साइड लोड स्थिति के लिए एमकेडी डबल रॉड का चयन करें।
एसओएलएच एमके छह-सतह माउंट कॉम्पैक्ट सिलेंडर अंतर्निर्मित एंटी-रोटेशन तंत्र से सुसज्जित है, जो सीमित स्थान वाले स्वचालन उपकरण में सटीक स्थिति और कॉम्पैक्ट मल्टी-सिलेंडर लेआउट के लिए उपयुक्त है।
