ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

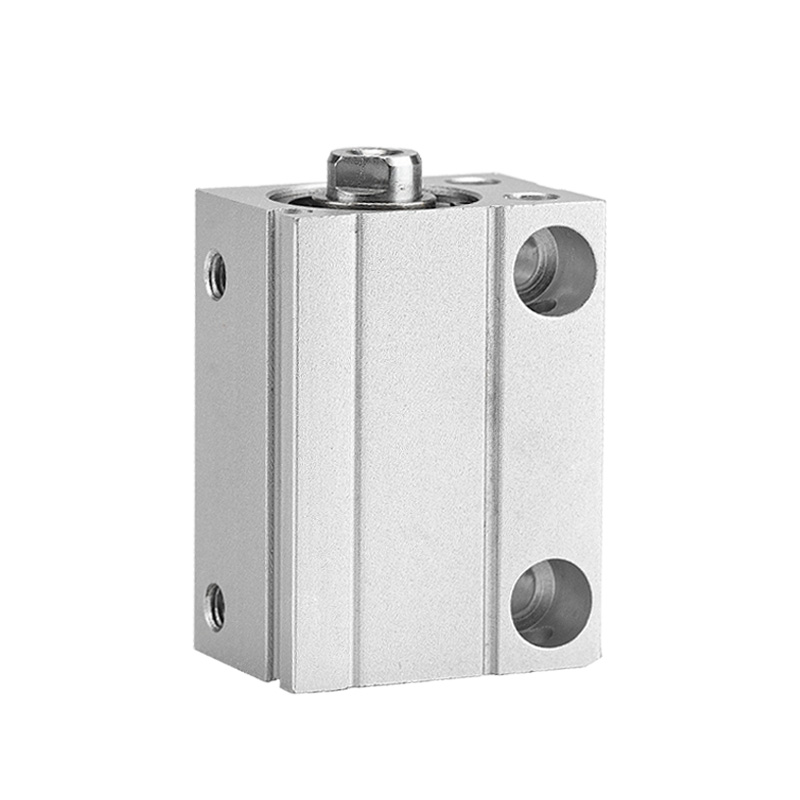

SOLH CDUJB श्रृंखला अल्ट्रा-मिनी फ्री माउंट सिलेंडर सीमित इंस्टॉलेशन स्थान वाले उपकरणों के लिए डिज़ाइन किया गया है। मानक सीयू श्रृंखला की तुलना में, कुल लंबाई 64% कम हो गई और वॉल्यूम 70% कम हो गया। स्क्वायर कॉम्पैक्ट बॉडी ब्रैकेट के बिना मल्टी-सरफेस डायरेक्ट माउंटिंग की अनुमति देती है। स्थिति का पता लगाने के लिए सीडीयूजेबी अंतर्निर्मित चुंबक से सुसज्जित है। 3सी इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और सेमीकंडक्टर परिशुद्धता स्वचालन में व्यापक रूप से अपनाया गया।
|
नमूना |
विशेषताएँ |
आवेदन |
| सीयूजेबी |
चुंबक रिंग के बिना, कोई सेंसर माउंटिंग नहीं |
स्थिति प्रतिक्रिया के बिना कम लागत वाला माइक्रो लाइट लोड |
| सीडीयूजेबी |
अंतर्निर्मित चुंबक, CMSH/DMSH, D-M9BV स्विच के साथ संगत |
स्वचालन के लिए स्ट्रोक स्थिति सिग्नल की आवश्यकता होती है |
| सीडीयूजेएस |
स्वच्छ संस्करण, तांबा मुक्त सामग्री |
चिकित्सा उपकरण, अर्धचालक साफ कमरा |
- सुपर कॉम्पैक्ट स्क्वायर बॉडी, घने लेआउट और एम्बेडेड जिग के लिए उपयुक्त;
- नीचे, किनारे और अंतिम चेहरे पर मल्टी-साइड माउंटिंग छेद, किसी भी ओरिएंटेशन से इंस्टॉल करें;
- अंतर्निर्मित चुंबक (सीडीयूजेबी), विस्तार/वापसी स्थिति का पता लगाने के लिए दोहरी सेंसर स्लॉट;
-- बारीकी से व्यवस्थित सिलेंडरों के लिए आपसी हस्तक्षेप से बचने के लिए MU-S025 चुंबकीय ढाल प्लेट वैकल्पिक;
- छोटे वर्कपीस के लिए प्रभाव को कम करने के लिए वैकल्पिक रबर अंत कुशन;
- सीडीयूजेएस तांबा-मुक्त डिज़ाइन स्वच्छ वातावरण के लिए धातु वर्षा से बचाता है।
1. उदाहरण: CDUJB8×15D-M
- सीडीयूजेबी: श्रृंखला कोड (सी = अंतर्निर्मित चुंबक; सीयूजेबी = गैर-चुंबक)
-- 8: बोर आकार (मिमी):4,6,8,10,12,16,20
-- 15: स्ट्रोक की लंबाई (मिमी)
-- डी: दोहरा अभिनय; एस: सिंगल एक्टिंग स्प्रिंग रिटर्न
- एम: बाहरी धागा रॉड; कोई निशान नहीं = आंतरिक धागा; φ4/φ6 बिना रॉड धागे के
|
पैरामीटर |
विनिर्देश |
| जनम का आकार |
4,6,8,10,12,16,20 मिमी |
| मानक स्ट्रोक |
4/6/8/10:4~30मिमी;12/16:5~30मिमी;20:5~50मिमी |
| अभिनय प्रकार |
दोहरा अभिनय (मुख्य), एकल अभिनय स्प्रिंग रिटर्न |
| परिचालन दाब |
दोहरा अभिनय:0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8); एकल अभिनय:0.35~0.7MPa (φ4) |
| प्रूफ का दबाव |
1.0 एमपीए |
| तापमान की रेंज |
गैर-चुंबक: -10~70℃; चुंबक संस्करण: -10~60℃ |
| पिस्टन गति |
50~500 मिमी/सेकेंड |
| तकिया |
कोई कुशन/रबर बफर वैकल्पिक नहीं |
| पोर्ट थ्रेड |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| स्नेहन |
तेल मुक्त संचालन |
| स्ट्रोक सहनशीलता |
±0.5 मिमी |
|
बोर (मिमी) |
क्षेत्रफल (मिमी²) |
0.2 एमपीए |
0.4MPa |
0.6MPa |
0.7 एमपीए |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ विशिष्ट अनुप्रयोग
-- 3सी इलेक्ट्रॉनिक्स माइक्रो जिग, चिप परिवहन, कनेक्टर इंसर्शन;
- चिकित्सा उपकरण नमूना प्रसंस्करण, माइक्रो पुशिंग तंत्र;
-- सेमीकंडक्टर वेफर पोजिशनिंग, साफ कमरे का मिनिएचर एक्चुएटर;
- ऑटोमेशन स्टॉपर, शॉर्ट स्ट्रोक क्लैम्पिंग और पोजिशनिंग।
⚠️ चयन अनुस्मारक
- भारी साइड ऑफसेट लोड के लिए उपयुक्त नहीं; यदि पार्श्व बल मौजूद है तो गाइड जोड़ें।
- जब कई सिलेंडर एक साथ स्थापित हों तो चुंबकीय ढाल प्लेट की आवश्यकता होती है।
एसओएलएच सीडीयूजेबी अल्ट्रा कॉम्पैक्ट फ्री माउंट न्यूमेटिक सिलेंडर मल्टी-डायरेक्शन ब्रैकेटलेस इंस्टॉलेशन को सक्षम बनाता है, 3सी, मेडिकल और सेमीकंडक्टर उद्योगों में सीमित-स्थान परिशुद्धता स्वचालन के लिए आदर्श माइक्रो लीनियर एक्चुएटर।
