ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

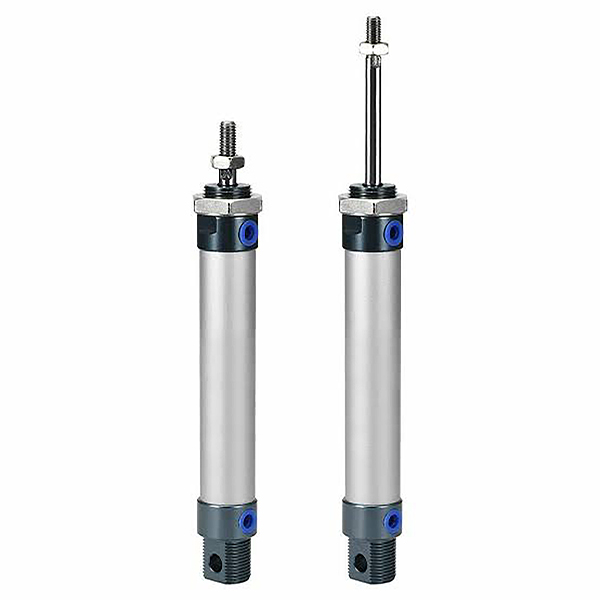

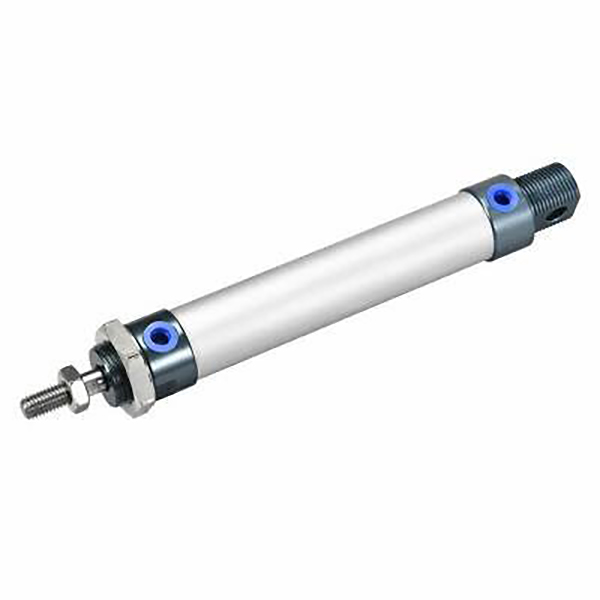

SOLH MAL श्रृंखला एक हल्का किफायती एल्यूमीनियम मिश्र धातु मिनी वायवीय सिलेंडर है, जिसे बाजार में लागत प्रभावी मिनी सिलेंडर समाधान के रूप में व्यापक रूप से मान्यता प्राप्त है। एनोडाइज्ड एल्यूमीनियम मिश्र धातु सिलेंडर ट्यूब और स्टेनलेस स्टील पिस्टन रॉड को अपनाने से, इसमें अल्ट्रा-हल्के वजन, कॉम्पैक्ट संरचना और कम लागत की सुविधा है। एमए और सीएम2 श्रृंखला के साथ मजबूत अनुकूलता के साथ, यह इलेक्ट्रॉनिक्स, पैकेजिंग, हल्के उद्योग और शुष्क कम-धूल वाले कामकाजी परिदृश्यों में हल्के भार, बजट-संवेदनशील स्वचालित उपकरणों के लिए आदर्श है।
1.1 सार्वभौमिक मानक एवं उच्च विनिमेयता
एकीकृत माउंटिंग आयामों और इंटरफ़ेस विशिष्टताओं के साथ घरेलू सार्वभौमिक औद्योगिक मानकों के अनुसार निर्मित। यह मुख्यधारा एमए और सीएम2 श्रृंखला सिलेंडरों के साथ उत्कृष्ट संरचनात्मक और आयामी विनिमेयता प्राप्त करता है, शून्य-संशोधन प्रतिस्थापन, उपकरण नवीनीकरण और बैच मानकीकृत असेंबली का समर्थन करता है।
1.2 हल्की सामग्री संरचना
प्रीमियम एनोडाइज्ड एल्यूमीनियम मिश्र धातु सिलेंडर ट्यूब और एल्यूमीनियम मिश्र धातु अंत कवर के साथ निर्मित, जंग रोधी स्टेनलेस स्टील पिस्टन रॉड से मेल खाता है। पारंपरिक एमए श्रृंखला सिलेंडरों की तुलना में, एमएएल श्रृंखला वजन में 15% हल्की और कुल लंबाई में लगभग 10 मिमी छोटी है। यह लागत को प्रभावी ढंग से नियंत्रित करते हुए उत्कृष्ट पोर्टेबिलिटी और कॉम्पैक्ट इंस्टॉलेशन प्रदर्शन प्रदान करता है।
1.3 स्थिर थ्रेड लॉकिंग संरचना
टाइट और स्थिर असेंबली संरचना के साथ डुअल-एंड कवर थ्रेड लॉकिंग तकनीक को अपनाना। सुव्यवस्थित गोल सीधी उपस्थिति सरल समग्र संरचना और सुविधाजनक दैनिक डिस्सेप्लर, रखरखाव और डिबगिंग सुनिश्चित करती है, जिससे लाइट-ड्यूटी स्वचालित उत्पादन लाइनों के लिए बाद में परिचालन और रखरखाव लागत कम हो जाती है।
1.4 विविध गति एवं कार्यात्मक व्युत्पन्न
• एमएएल दोहरा अभिनय: डुअल-एंड एयर इनटेक रिसीप्रोकेटिंग मोशन, पारंपरिक लाइट-लोड रैखिक स्वचालन के लिए सबसे सार्वभौमिक मानक प्रकार।
• MSAL एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट संरचना, सुरक्षा रीसेट तंत्र के लिए बिजली विफलता के बाद स्वचालित रॉड एक्सटेंशन।
• एमटीएएल सिंगल एक्टिंग (पुल बैक): स्प्रिंग रिटर्न संरचना, सुरक्षात्मक स्थिति परिदृश्यों के लिए बिजली विफलता के बाद स्वचालित रॉड रिट्रैक्शन।
• MALD डबल रॉड: डुअल-एंड आउटपुट पिस्टन रॉड, सटीक सिंक्रोनस ट्रांसमिशन के लिए सिंक्रोनस ऑपरेशन और दोगुना प्रभावी स्ट्रोक को साकार करता है।
• MALJ एडजस्टेबल स्ट्रोक: समायोज्य स्ट्रोक के साथ डबल अभिनय डिजाइन, परिवर्तनशील कामकाजी मांगों के लिए सटीक स्थिति और लचीले स्ट्रोक अंशांकन का समर्थन करता है।
1.5 लचीला बफर और टिकाऊ सीलिंग सिस्टम
बुनियादी शोर में कमी और प्रभाव अवशोषण के लिए उच्च गुणवत्ता वाले रबर बफर पैड से सुसज्जित मानक; वैकल्पिक उन्नत एयर बफर (सी कोड) उच्च गति चक्रीय संचालन के दौरान कंपन और शोर को प्रभावी ढंग से कम करता है। अंतर्निर्मित तेल भंडारण खांचे के साथ कम-घर्षण द्विदिशात्मक समग्र सील को अपनाने से, सिलेंडर में 5 मिलियन चक्र तक की सेवा जीवन के साथ अल्ट्रा-लो शुरुआती दबाव और स्थिर तेल-मुक्त संचालन होता है।
1.6 वैकल्पिक चुंबकीय प्रेरण विन्यास
एमएएल श्रृंखला वैकल्पिक अंतर्निर्मित चुंबकीय रिंग (एस कोड) का समर्थन करती है, जो सीएस1-जी और एसएमसी एम9बी श्रृंखला चुंबकीय स्विच के साथ पूरी तरह से संगत है। यह वास्तविक समय में सटीक पिस्टन स्थिति का पता लगाने और विद्युत सिग्नल लिंकेज का एहसास करता है, स्वचालित चक्र स्थिति और लाइट-ड्यूटी स्वचालन उपकरण के लिए बुद्धिमान निगरानी मांगों को पूरा करता है।
2. पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण
1. विशिष्ट मॉडल संरचना: MAL25-100S-CM-FA
|
कोड खंड |
परिभाषा |
|
एमएएल/एमएसएएल/एमटीएएल/एमएएलडी/एमएएलजे |
श्रृंखला फ़ंक्शन कोड: MAL=डबल एक्टिंग; MSAL=स्प्रिंग पुश आउट; एमटीएएल=स्प्रिंग पुल बैक; MALD=डबल रॉड; MALJ=समायोज्य स्ट्रोक |
|
25 |
बोर का आकार (मिमी): 16/20/25/32/40 |
|
100 |
स्ट्रोक की लंबाई (मिमी): डबल अभिनय ≤500 मिमी; एकल अभिनय ≤150 मिमी |
|
S |
अंतर्निर्मित चुंबकीय रिंग (वैकल्पिक कॉन्फ़िगरेशन) |
|
सीएम/सीए/यू |
रियर कवर प्रकार: सीएम=गोल पूंछ; सीए=स्विंग टेल; यू=फ्लैट टेल |
|
एफए/एफबी/एलबी/एसडीबी |
माउंटिंग प्रकार: एफए=सामने निकला हुआ किनारा; एफबी = रियर फ्लैंज; एलबी=फुट ब्रैकेट; एसडीबी=डबल ईयर ब्रैकेट |
2. मानक आदेश उदाहरण
• मानक दोहरा अभिनय चुंबकीय मॉडल: MAL32-75S-CM (32 मिमी बोर, 75 मिमी स्ट्रोक, गोल पूंछ, चुंबकीय रिंग के साथ)
• सिंगल एक्टिंग स्प्रिंग रिटर्न मॉडल: MTAL20-50S-U (20 मिमी बोर, 50 मिमी स्ट्रोक, फ्लैट टेल, सिंगल एक्टिंग रीसेट)
• डबल रॉड डबल एक्टिंग मॉडल: MALD25-100S-CA (25 मिमी बोर, 100 मिमी स्ट्रोक, स्विंग टेल, डबल रॉड सिंक्रोनस ऑपरेशन)
|
पैरामीटर आइटम |
विनिर्देश |
|
जनम का आकार |
φ16/20/25/32/40मिमी |
|
कार्य दबाव सीमा |
दोहरा अभिनय: 0.1~0.9MPa; एकल अभिनय: 0.2~0.9MPa |
|
प्रूफ का दबाव |
1.35 एमपीए |
|
कार्य तापमान |
-5℃~70℃ (गैर-चुंबकीय); -5℃~60℃ (चुंबकीय प्रकार) |
|
परिचालन गति |
30~800mm/s |
|
बफ़र मोड |
मानक रबर तकिया; वैकल्पिक समायोज्य एयर कुशन (सी) |
|
पोर्ट थ्रेड |
एम5 (16मिमी); जी1/8 (20/25/32मिमी); जी1/4 (40मिमी) |
|
स्नेहन मोड |
तेल-मुक्त संचालन (कारखाने से पूर्व चिकनाईयुक्त) |
|
स्ट्रोक सहनशीलता |
±1.5मिमी |
4.1 डबल एक्टिंग (एमएएल) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
तनाव (एन) |
क्षैतिज भार (किग्रा) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
4.2 सिंगल एक्टिंग (एमटीएएल स्प्रिंग रिटर्न) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
स्प्रिंग रीसेट फोर्स (एन) |
क्षैतिज भार (किग्रा) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
5.1 विविध सार्वभौमिक माउंटिंग विधियाँ
• सीएम गोल पूंछ: मानक सीधे माउंटिंग, पारंपरिक निश्चित रैखिक प्रकाश-लोड ऑपरेशन के लिए सबसे सार्वभौमिक प्रकार
• सीए स्विंग टेल: झूलने योग्य पूंछ संरचना, दोलन, फ़्लिपिंग और लिंकेज यांत्रिक तंत्र के लिए उपयुक्त
• यू फ्लैट टेल: अल्ट्रा-कॉम्पैक्ट फ्लैट टेल डिज़ाइन, अल्ट्रा-थिन और संकीर्ण इंस्टॉलेशन स्पेस लेआउट के लिए बिल्कुल सही
• एफए/एफबी फ्रंट/रियर फ्लैंज: फ्रंट और रियर फ्लैट फ्लैंज फिक्सिंग, लाइट-लोड पोजिशनिंग उपकरण के लिए स्थिर ऊर्ध्वाधर स्थापना
• एलबी फुट ब्रैकेट: अक्षीय पैर आधार फिक्सिंग, सुविधाजनक पार्श्व स्थापना और लचीली उपकरण व्यवस्था
• एसडीबी डबल ईयर ब्रैकेट: डबल काज संरचना, लचीले स्विंग और विशेष लिंकेज कार्य परिस्थितियों के अनुकूल
5.2 कोर व्युत्पन्न श्रृंखला
• एमएएल मानक दोहरा अभिनय: सामान्य प्रकाश-भार स्वचालन के लिए वैकल्पिक चुंबकीय रिंग के साथ सार्वभौमिक हल्के मॉडल
• एमएसएएल/एमटीएएल एकल अभिनय: सुरक्षा रीसेट और सुरक्षात्मक स्थिति परिदृश्यों के लिए स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न प्रकार
• MALD डबल रॉड: डुअल-एंड सिंक्रोनस आउटपुट संरचना, प्रभावी स्ट्रोक को दोगुना करना और ऑपरेशन स्थिरता में सुधार करना
• MALJ एडजस्टेबल स्ट्रोक: सटीक स्थिति और परिवर्तनीय-स्ट्रोक प्रसंस्करण मांगों के लिए अनुकूलन योग्य स्ट्रोक डिज़ाइन
• एमएएलसी एडजस्टेबल कुशन: उन्नत वायु बफर संरचना, लगातार चक्रीय संचालन के लिए उच्च गति के प्रभाव और शोर को कम करती है
|
तुलना मद |
एमएएल (एल्यूमिनियम मिश्र धातु मिनी) |
एमए (आर्थिक स्टेनलेस प्रकार) |
|
बोर रेंज |
φ16~40 (लाइट-लोड केंद्रित) |
φ16~63 (पूर्ण पूर्ण विशिष्टताएँ) |
|
सामग्री |
एल्यूमीनियम मिश्र धातु ट्यूब + स्टेनलेस स्टील रॉड |
स्टेनलेस स्टील ट्यूब + एल्यूमीनियम अंत कवर |
|
वज़न |
अल्ट्रा-लाइट (एमए से 15% हल्का) |
मध्यम वजन |
|
शरीर की लंबाई |
एमए से 10 मिमी छोटा |
मानक लंबाई |
|
जोर सीमा |
101~628एन (हल्का एवं मध्यम भार) |
101~1559एन (वाइड लोड कवरेज) |
|
संक्षारण प्रतिरोध |
सामान्य (शुष्क/हल्की धूल वाले वातावरण के लिए उपयुक्त) |
अच्छा (आर्द्र/कमज़ोर एसिड-बेस वातावरण के अनुकूल) |
|
मूल्य निर्धारण |
न्यूनतम (उच्चतम लागत प्रदर्शन) |
कम (लागत प्रभावी सार्वभौमिक प्रकार) |
|
सेवा जीवन |
≈5 मिलियन चक्र |
5~8 मिलियन चक्र |
|
मुख्य अनुप्रयोग परिदृश्य |
हल्का भार, बजट-संवेदनशील, शुष्क और कम धूल वाला प्रकाश उद्योग स्वचालन |
मध्यम-हल्का भार, सामान्य स्वचालन, आर्द्र पारंपरिक परिदृश्य |
1. बोर चयन: वास्तविक भार भार के आधार पर उचित बोर आकार का चयन करें, 50% से अधिक सुरक्षा मार्जिन आरक्षित रखें। लाइट-लोड और बजट-संवेदनशील स्वचालन परियोजनाओं के लिए MAL श्रृंखला को प्राथमिकता दें।
2. स्ट्रोक चयन: वास्तविक कामकाजी स्ट्रोक प्लस 10 ~ 20 मिमी सुरक्षा मार्जिन; मानक स्ट्रोक सीमाओं का पालन करें: दोहरा अभिनय ≤500 मिमी, एकल अभिनय ≤150 मिमी।
3. कार्यात्मक विन्यास: मानक डबल एक्टिंग के लिए MAL, सिंगल एक्टिंग स्प्रिंग रिटर्न के लिए MTAL, डबल रॉड सिंक्रोनस ऑपरेशन के लिए MALD चुनें। हाई-स्पीड ऑपरेशन (>500mm/s) के लिए MALC एयर कुशन चुनें। स्वचालित स्थिति का पता लगाने के लिए S चुंबकीय रिंग + CS1-G/M9B स्विच से लैस करें।
SOLH MAL श्रृंखला हल्के एल्यूमीनियम मिश्र धातु मिनी सिलेंडर में अल्ट्रा-लाइट कॉम्पैक्ट संरचना, अल्ट्रा-कम लागत और विविध कार्यात्मक विकल्प हैं, जो हल्के भार, शुष्क वातावरण और बजट-सीमित छोटे स्वचालित उपकरणों के लिए सबसे अधिक लागत प्रभावी वायवीय समाधान के रूप में कार्य करता है।
