ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

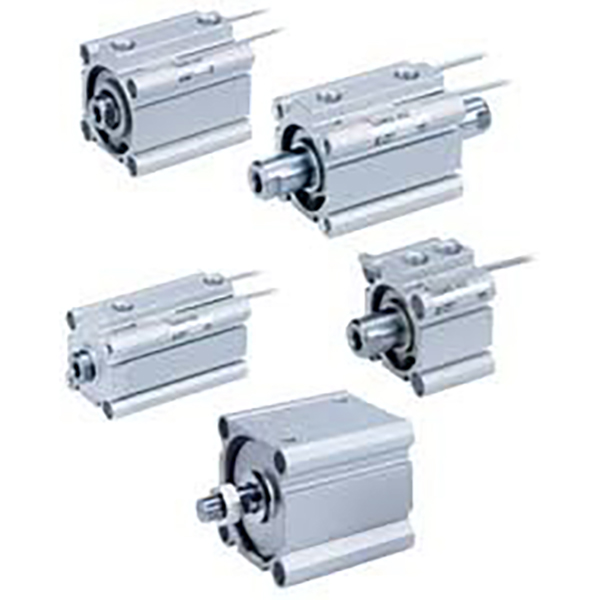

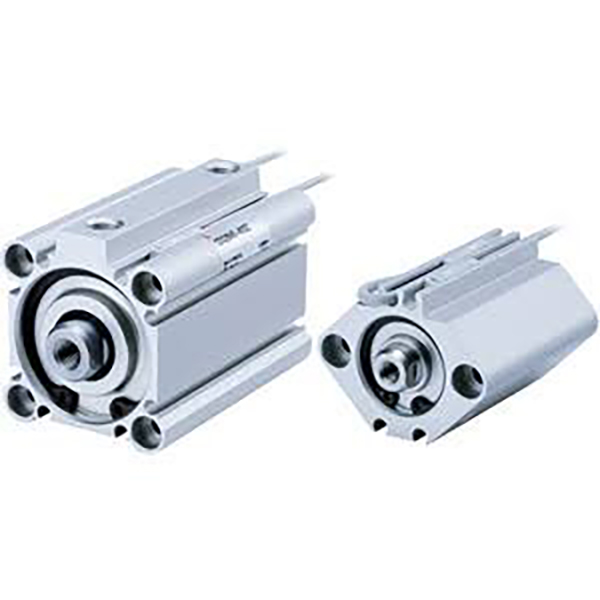

SOLH CQ2 श्रृंखला वर्गाकार कॉम्पैक्ट पतला सिलेंडर, मूल CQ2 मानक के साथ पूरी तरह से विनिमेय। अल्ट्रा-शॉर्ट बॉडी, मानक टाई रॉड सिलेंडर की तुलना में लंबाई 50% कम हो गई। पूर्ण बोर रेंज φ4 ~ 200 मिमी, पैकेजिंग, ऑटोमोटिव, इलेक्ट्रॉनिक्स और सामान्य स्वचालन में क्लैंपिंग, पुशिंग और पोजिशनिंग के लिए व्यापक रूप से उपयोग किया जाता है।
- चौकोर अति पतली एल्यूमीनियम बॉडी, कठोर एनोडाइज्ड सतह, उच्च कठोरता;
-- क्रोम प्लेटेड पिस्टन रॉड, हल्का और टिकाऊ;
- एकाधिक प्रकार: सिंगल रॉड, ट्विन रॉड, नॉन-रोटेटिंग रॉड, एयर कुशन, अल्ट्रा-शॉर्ट स्ट्रोक संस्करण;
- स्थिति का पता लगाने के लिए CDQ2 अंतर्निर्मित चुंबक; मल्टी-साइड सेंसर खांचे, स्विच बाहर नहीं निकलते;
- मानक रबर बम्पर, उच्च गति संचालन के लिए वैकल्पिक एयर कुशन;
- तेल भंडार के साथ कम घर्षण सील, तेल मुक्त संचालन, सेवा जीवन ≥5 मिलियन चक्र।

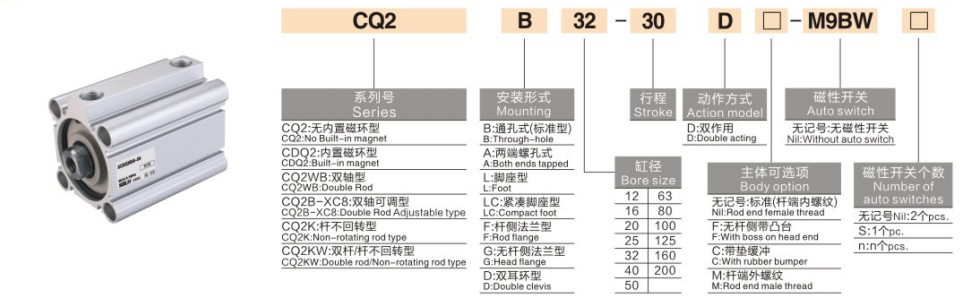

1. उदाहरण: CDQ2B25-50Z-M9B
- सी: अंतर्निर्मित चुंबक (सीडीक्यू2); कोई C = गैर-चुंबकीय CQ2 नहीं
-- DQ2: श्रृंखला का नाम
-- बी=एकल छड़; डब्ल्यू=जुड़वां छड़; K=न घूमने वाली छड़; KW=ट्विन एंटी-रोटेशन रॉड
-- 25: बोर का आकार 4~200 मिमी
-- 50: स्ट्रोक की लंबाई
-- Z: नई हल्की मानक संरचना
-- -सी: एयर कुशन विकल्प
- M9B: चुंबकीय स्विच
|
पैरामीटर |
विनिर्देश |
| जनम का आकार |
4~200 मिमी |
| परिचालन दाब |
0.15~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| तापमान |
गैर-चुंबक:-10~+70℃; चुंबक संस्करण:-10~+60℃ |
| पिस्टन गति |
50~500 मिमी/सेकेंड |
| तकिया |
मानक रबर बफर; वैकल्पिक एयर कुशन (-सी) |
| पोर्ट थ्रेड |
एम3/एम5/जी1/8/जी1/4/जी3/8/जी1/2 |
| स्नेहन |
तेल मुक्त संचालन |
| स्ट्रोक सहनशीलता |
≤50मिमी:±0.5मिमी; >50मिमी:±1.0मिमी |
|
बोर (मिमी) |
जोर (एन) |
खींचो (एन) |
समतुल्य क्षैतिज भार (किग्रा) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
SOLH CQ2 यूनिवर्सल कॉम्पैक्ट पतला वायवीय सिलेंडर पूर्ण बोर φ4 ~ 200 मिमी को कवर करता है, वैकल्पिक एयर कुशन और एंटी-रोटेशन रॉड के साथ समृद्ध संरचनात्मक वेरिएंट, अंतरिक्ष-बचत स्वचालन उपकरण के लिए सबसे व्यापक रूप से उपयोग किया जाने वाला शॉर्ट-स्ट्रोक एक्चुएटर।
