ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH CG1/CDG1 एल्यूमीनियम हल्के गोल सिलेंडर, बोर φ20 ~ 100 मिमी, पूरी तरह से विनिमेय माउंटिंग आयामों के साथ पुरानी एसएमसी CA1 श्रृंखला के लिए उत्तराधिकारी प्रतिस्थापन। विशेषताएं: हल्के वजन, सार्वभौमिक स्थापना, लचीला पाइपिंग लेआउट, कम शोर और उच्च गति प्रदर्शन। स्वचालन कन्वेयर लाइनों, इलेक्ट्रॉनिक उपकरण, पैकेजिंग मशीनरी, प्रकाश और मध्यम भार के लिए हल्के उद्योग उपकरण, लंबे स्ट्रोक और उच्च आवृत्ति पारस्परिक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
1. मानक: नई पीढ़ी का एसएमसी हल्का गोल सिलेंडर, सीए1 श्रृंखला के लिए सीधा प्रतिस्थापन।
2. सामग्री: एक्सट्रूडेड एल्यूमीनियम बैरल और एंड कैप, हार्ड क्रोम प्लेटेड पिस्टन रॉड। पारंपरिक मानक सिलेंडरों की तुलना में 30% हल्का, उच्च शक्ति और अच्छा ताप अपव्यय।
3. संरचना: थ्रेड लॉक्ड एंड कैप, सीधा गोल आकार, आसानी से अलग करना और रखरखाव। 4 दिशात्मक हवाई बंदरगाह (90° अंतराल), अत्यधिक लचीली पाइपिंग व्यवस्था।
4. ऑपरेशन वेरिएंट
- सीजी1बी डबल एक्टिंग: दोनों सिरों पर वायु आपूर्ति, सबसे सामान्य मानक मॉडल
-- सीजी1एस/सीजी1टी एकल अभिनय: एस=स्प्रिंग रिटर्न; टी=स्प्रिंग का विस्तार, एयर कट-ऑफ के बाद स्वचालित रीसेट
-- CG1W डबल रॉड: रॉड दोनों तरफ विस्तारित, समकालिक गति, बढ़ी हुई एंटी-टोरसन क्षमता
-- CG1K नॉन-रोटेटिंग रॉड: सटीक स्थिति और एंटी-ट्विस्ट के लिए हेक्सागोनल पिस्टन रॉड
4. कुशन: मानक रबर कुशन; उच्च गति के तहत प्रभाव और शोर को कम करने के लिए एयर कुशन (प्रत्यय ए) वैकल्पिक।
5. सीलिंग: तेल भंडार नाली के साथ कम घर्षण मिश्रित सील, कम स्टार्टअप दबाव, तेल मुक्त संचालन, सेवा जीवन ≥8 मिलियन चक्र।
6. स्थिति का पता लगाना: सीडीजी1 अंतर्निर्मित चुंबकीय रिंग से सुसज्जित है, जो पिस्टन स्थिति फीडबैक के लिए एम9बी/ए93/जेड73 ऑटो स्विच के साथ संगत है; चुंबक के बिना CG1, चुंबकीय स्विच स्थापित नहीं कर सकता।

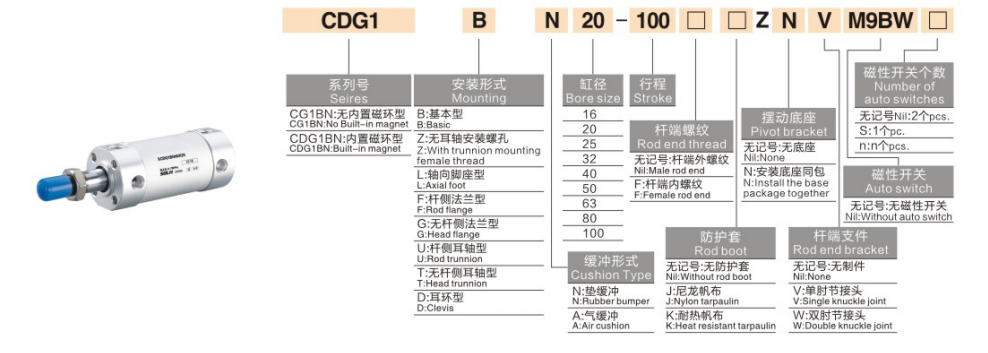

1. मॉडल उदाहरण：CDG1BN25-100Z
|
खंड |
कोड |
परिभाषा |
| सीजी1/सीडीजी1 |
शृंखला कोड |
CG1 = चुंबकीय वलय के बिना CDG1 = अंतर्निर्मित चुंबकीय वलय |
| बी/एस/टी/डब्ल्यू/के |
क्रिया प्रकार |
बी=डबल एक्टिंग एस=सिंगल एक्टिंग स्प्रिंग रिटर्न टी=सिंगल एक्टिंग स्प्रिंग एक्सटेंड डब्ल्यू=डबल रॉड K=नॉन-रोटेटिंग रॉड |
|
N |
रॉड एंड थ्रेड |
एन=महिला धागा (मानक); रिक्त=पुरुष धागा |
| 20/25/32/40/50/63/80/100 |
बोर का आकार (मिमी) |
φ20 ~ φ100 |
|
100 |
स्ट्रोक की लंबाई |
अधिकतम 1000 मिमी दोहरा अभिनय अधिकतम 300 मिमी एकल अभिनय |
|
Z |
संस्करण कोड |
Z=नया मानक संस्करण; रिक्त=पुराना संस्करण |
2. मानक आदेश संदर्भ उदाहरण
-- CDG1BN32-200Z：Bore32, स्ट्रोक200, डबल एक्टिंग, बिल्ट-इन मैगनेट, फीमेल रॉड थ्रेड
- CDG1S40-100Z: बोर40, स्ट्रोक100, सिंगल एक्टिंग स्प्रिंग रिटर्न, बिल्ट-इन चुंबक
- CDG1K50-150Z: बोर50, स्ट्रोक150, गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| बोर रेंज |
φ20,25,32,40,50,63,80,100 मिमी |
| परिचालन दाब |
दोहरा अभिनय:0.05~1.0MPa एकल अभिनय:0.1~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| परिवेश का तापमान |
चुंबक सुसज्जित मॉडल के लिए -10 ~ +70℃；-10 ~ +60℃ |
| पिस्टन गति |
50 ~ 1000 मिमी/सेकेंड; एयर कुशन प्रकार के लिए 50~700 मिमी/सेकेंड |
| तकिया |
मानक रबर तकिया; एयर कुशन (ए) वैकल्पिक |
| एयर पोर्ट थ्रेड |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| स्नेहन |
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन समर्थित |
| स्ट्रोक सहनशीलता |
≤1000मिमी: ±1.4 मिमी；1000~1500मिमी: ±1.8 मिमी |
1. डबल एक्टिंग CG1B
|
बोर (मिमी) |
जोर (एन) |
खींचो बल (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. सिंगल एक्टिंग CG1S (स्प्रिंग रिटर्न @0.5MPa)
| बोर (मिमी) |
जोर (एन) |
स्प्रिंग रिटर्न फोर्स (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |

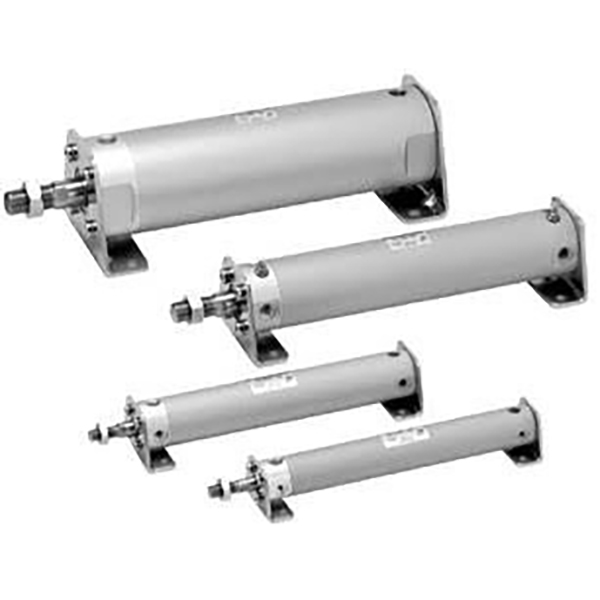

1. बढ़ते विकल्प
- बी मूल प्रकार: एंड कैप थ्रेड्स के माध्यम से सीधी स्थापना (सबसे आम)
- एल फुट माउंट: साइड माउंटिंग के लिए एक्सियल फुट ब्रैकेट
- एफ/जी फ्लैंज: रॉड-साइड/हेड-साइड फ्लैंज प्लेट फिक्सिंग
- सी/डी क्लीविस: स्विंग मैकेनिज्म के लिए सिंगल क्लीविस/डबल क्लीविस
- ई ट्रूनियन: टर्नओवर और स्विंग मोशन के लिए हेड-साइड ट्रूनियन माउंट
2. मुख्य व्युत्पन्न श्रृंखला
-- CDG1B: अंतर्निर्मित चुंबक के साथ मानक दोहरा अभिनय
-- CDG1S/T: सिंगल एक्टिंग स्प्रिंग रिटर्न/स्प्रिंग एक्सटेंड
-- CDG1W: डबल रॉड डबल एक्टिंग
- CDG1K: गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
-- CDG1R: सीमित अक्षीय स्थान के लिए स्लिम डायरेक्ट माउंट संस्करण
-- CDG1KR: डायरेक्ट माउंट + नॉन-रोटेटिंग रॉड डबल एक्टिंग
1. बोर चयन: आवश्यक जोर और क्षैतिज भार की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; हल्के-मध्यम भार और लंबे-स्ट्रोक अनुप्रयोगों के लिए CG1 को प्राथमिकता दें।
2. स्ट्रोक पुष्टिकरण: अतिरिक्त 10~20 मिमी यात्रा मार्जिन जोड़ें; अधिकतम स्ट्रोक: दोहरा अभिनय ≤1000 मिमी, एकल अभिनय ≤300 मिमी।
3. कॉन्फ़िगरेशन मिलान
-- ऑपरेशन: दोहरा अभिनय → बी; एकल अभिनय स्प्रिंग रिटर्न → एस; एंटी-ट्विस्ट आवश्यकता → K
-- कुशन: गति>500 मिमी/सेकेंड संचालित करते समय प्रत्यय ए एयर कुशन जोड़ें
- स्थिति प्रतिक्रिया: CDG1 चुंबक सुसज्जित मॉडल चुनें, M9B/A93 ऑटो स्विच से मेल करें
एसओएलएच सीजी1/सीडीजी1 एल्युमीनियम हल्का गोल सिलेंडर एसएमसी सीए1 श्रृंखला के साथ पूरी तरह से विनिमेय है, मल्टी-डायरेक्शन पाइपिंग के साथ हल्के डिजाइन, कई माउंटिंग विकल्प, पैकेजिंग, कन्वेयर और इलेक्ट्रॉनिक ऑटोमेशन उत्पादन लाइनों के लिए आदर्श लॉन्ग-स्ट्रोक लीनियर एक्चुएटर।
