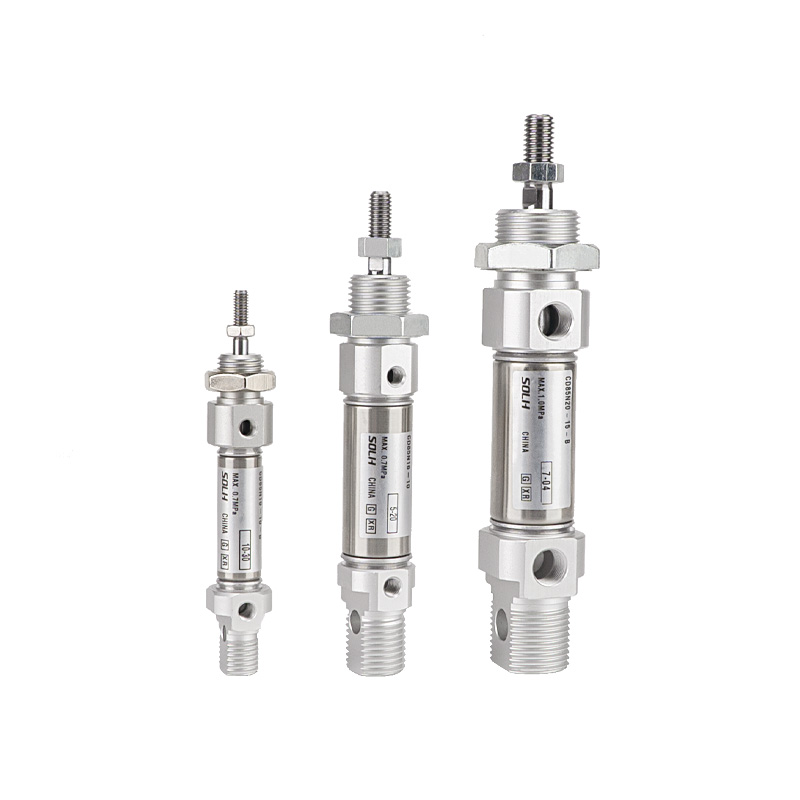

C85 सीरीज स्टेनलेस स्टील मिनी सिलेंडर
  • C85 सीरीज स्टेनलेस स्टील मिनी सिलेंडरC85 सीरीज स्टेनलेस स्टील मिनी सिलेंडर

C85 सीरीज स्टेनलेस स्टील मिनी सिलेंडर

SOLH C85/CD85 स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 अंतर्राष्ट्रीय मानक का अनुपालन करता है और इसे समकक्ष SMC मॉडल के साथ सीधे इंटरचेंज किया जा सकता है। बोर का आकार: φ8/10/12/16/20/25 मिमी। बैरल और पिस्टन रॉड उत्कृष्ट जंग और संक्षारण प्रतिरोध के साथ 304 स्टेनलेस स्टील से बने होते हैं, जो आर्द्र, हल्के एसिड और क्षार वातावरण के साथ-साथ भोजन, दवा और इलेक्ट्रॉनिक्स उद्योगों के लिए स्वच्छ उत्पादन लाइनों पर लागू होते हैं। टाई-रॉड-मुक्त क्रिम्प्ड एंड कैप संरचना को अपनाते हुए, सिलेंडर में पतला और हल्का डिज़ाइन है। पूर्ण वेरिएंट में मानक डबल एक्टिंग, सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, डबल रॉड सिंक्रोनस टाइप और C85K स्क्वायर नॉन-रोटेटिंग रॉड सिलेंडर शामिल हैं। CD85 संस्करण चुंबकीय स्विच के माध्यम से स्थिति का पता लगाने के लिए अंतर्निर्मित चुंबकीय रिंग से सुसज्जित हैं। मानक रबर कुशन की आपूर्ति की जाती है; हाई-स्पीड ऑपरेशन के तहत प्रभाव को अवशोषित करने के लिए φ10~25 मॉडल के लिए प्रत्यय सी एयर कुशन वैकल्पिक है। न्यूनतम शुरुआती दबाव 0.05 एमपीए तक पहुंच जाता है, जो 50 से 1500 मिमी/सेकेंड तक पिस्टन गति के साथ दीर्घकालिक तेल-मुक्त संचालन का समर्थन करता है, जो उच्च आवृत्ति शॉर्ट-स्ट्रोक पारस्परिकता के लिए बिल्कुल सही है। आईएसओ मानक माउंटिंग विकल्पों के पूर्ण सेट उपलब्ध हैं: एकीकृत क्लीविस, फ्लैंज, फ़ुट माउंट, ट्रूनियन माउंट और बहुत कुछ। एमआई और एमए सिलेंडरों की तुलना में, सी85 विश्व स्तर पर मान्यता प्राप्त आईएसओ आयामों का मालिक है, जो विदेशी बाजारों में उपकरण प्रतिस्थापन के लिए उत्कृष्ट सुविधा प्रदान करता है। चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन की सिफारिश की जाती है।

C85 सीरीज स्टेनलेस स्टील मिनी सिलेंडर (आईएसओ 6432 मानक, एसएमसी संगत सिस्टम)

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | निर्यात-उन्मुख उत्पाद सूची

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

     SOLH C85 श्रृंखला स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 अंतर्राष्ट्रीय मानक, बोर रेंज φ8 ~ 25 मिमी का अनुपालन करता है। विशेषताएं: कॉम्पैक्ट रूपरेखा, संक्षारण प्रतिरोध, उच्च गति और उच्च आवृत्ति प्रदर्शन, तेल मुक्त संचालन। भोजन, फार्मास्युटिकल, इलेक्ट्रॉनिक्स और सामान्य वायवीय स्वचालन उपकरण में व्यापक रूप से तैनात।


मुख्य संरचना एवं डिज़ाइन सुविधाएँ

   1. मानक: आईएसओ 6432 (φ8-φ25), वैश्विक मिनी सिलेंडर बाजार के लिए सार्वभौमिक बढ़ते आयाम।

   2. सामग्री: 304 स्टेनलेस स्टील बैरल, पिस्टन रॉड और लॉक नट; जंग-रोधी, आर्द्र, कमजोर अम्ल और कमजोर क्षार कार्य स्थितियों के लिए उपयुक्त।

   3. संरचना: रोल-क्रिम्प्ड एंड कैप, टाई-रॉड मुक्त, सीधे बेलनाकार आकार, छोटे आकार और हल्के वजन।

   4. ऑपरेशन वेरिएंट

     - सिंगल रॉड डबल एक्टिंग (मानक)

     - एकल अभिनय (स्प्रिंग रिटर्न / स्प्रिंग एक्सटेंड)

     - डबल रॉड सिंक्रोनस सिलेंडर

     - C85K गैर-घूर्णन रॉड प्रकार

   5. कुशन: मानक रबर कुशन; उच्च गति गति के तहत प्रभाव को कम करने के लिए एयर कुशन (प्रत्यय सी) φ10-25 के लिए वैकल्पिक।

   6. सीलिंग: तेल भंडार नाली के साथ विशेष द्विदिश सील, कम स्टार्टअप दबाव, तेल मुक्त काम करने की स्थिति में लंबी सेवा जीवन।

   7. स्थिति का पता लगाना: अंतर्निर्मित चुंबकीय रिंग (कोड डी) वैकल्पिक; चुंबकीय स्विच स्थापना मोड: ए=ट्रैक ग्रूव, बी=स्टील बैंड ग्रूव।


पूर्ण मॉडल कोडिंग नियम

   1. मॉडल उदाहरण:CD85N25-100C-B

खंड
कोड
परिभाषा
सी85
आधार शृंखला
ISO6432 स्टेनलेस स्टील मिनी सिलेंडर
D
चुंबक विकल्प
डी=अंतर्निहित चुंबकीय वलय; रिक्त = कोई चुंबक नहीं
एन/एफ/ई/के
वेरिएंट कोड

एन=बेसिक टाइप इंटीग्रेटेड कवेलिस

एफ=फ्लैट अंत प्रकार

ई=एकल अभिनय

K=न घूमने वाली छड़

25
बोर का आकार (मिमी)
8,10,12,16,20,25
100
स्ट्रोक की लंबाई
अधिकतम. डबल एक्टिंग के लिए 400 मिमी
C
तकिया
खाली=रबड़ का तकिया; सी=एयर कुशन (φ10~25 उपलब्ध)
B
स्विच माउंट
ए=ट्रैक ग्रूव; बी=स्टील बैंड ग्रूव

  2. आदेश संदर्भ उदाहरण:CD85N16-50

     - मूल प्रकार, बोर 16, स्ट्रोक 50, अंतर्निर्मित चुंबक, रबर कुशन।


मानक तकनीकी विशिष्टताएँ (डबल एक्टिंग)

पैरामीटर आइटम
विनिर्देश
बोर आकार
φ8,10,12,16,20,25 मिमी
परिचालन दाब
0.1-1.0एमपीए; न्यूनतम स्टार्टअप दबाव:0.05MPa
प्रूफ का दबाव
1.5 एमपीए
परिवेश का तापमान
चुंबक सुसज्जित मॉडल के लिए -10~+70℃;-10~+60℃
पिस्टन गति
50-1500 मिमी/सेकेंड, उच्च आवृत्ति पारस्परिकता के लिए उपयुक्त
तकिया
मानक रबर तकिया; एयर कुशन वैकल्पिक (φ10-25)
एयर पोर्ट थ्रेड
M5×0.8 (φ8–16); जी1/8 (φ20-25)
स्नेहन
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन समर्थित
स्ट्रोक सहनशीलता
±1.0 मिमी


सैद्धांतिक जोर और खींच बल @0.6MPa (एकल रॉड, इकाई:एन)

बोर (मिमी)
जोर (एन)
खींचो बल (एन)
संदर्भ क्षैतिज भार (किग्रा)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


माउंटिंग फॉर्म और व्युत्पन्न मॉडल

  1. ISO6432 माउंटिंग विकल्प

     - एन: एकीकृत कुंडी के साथ मूल प्रकार (सर्वाधिक लोकप्रिय)

     - एफ: फ्लैट अंत अक्षीय माउंटिंग

     - एल: सिंगल फुट माउंट / एम: डबल फुट माउंट

     - जी: निकला हुआ किनारा माउंट

     - एनयू: ट्रुनियन क्लीविस माउंटिंग

   2. मुख्य व्युत्पन्न संस्करण

     - CD85: अंतर्निर्मित चुंबकीय रिंग के साथ, चुंबकीय सेंसर के साथ संगत

     - C85K: नॉन-रोटेटिंग स्क्वायर पिस्टन रॉड, एंटी-ट्विस्ट पोजीशनिंग

     - C85E: एकल अभिनय (स्प्रिंग रिटर्न / स्प्रिंग एक्सटेंड)

     - CWCD85E: डबल रॉड डबल एक्टिंग सिलेंडर, सिंक्रोनस मोशन


चयन तुलना: C85 बनाम एमआई बनाम एमए

   1. ✅ C85 के लिए पसंदीदा अवसर

     - खाद्य, फार्मास्युटिकल और इलेक्ट्रॉनिक्स उद्योग: स्टेनलेस स्टील, स्वच्छ ग्रेड, जंग रोधी

     - उच्च गति और उच्च आवृत्ति चक्र: 50-1500 मिमी/सेकेंड शॉर्ट-स्ट्रोक प्रत्यागामी

     - कॉम्पैक्ट उपकरण लेआउट: φ8–25 पतला बेलनाकार शरीर

     - आर्द्र और थोड़ा संक्षारक कार्यशाला वातावरण

     - वैश्विक इंटरचेंज मांग: प्रत्यक्ष प्रतिस्थापन के लिए ISO6432 सार्वभौमिक आयाम


 3-चरणीय त्वरित चयन मार्गदर्शिका

   1. बोर चयन: जोर और क्षैतिज भार की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; उच्च आवृत्ति संचालन के लिए छोटा बोर चुनें।

   2. स्ट्रोक की पुष्टि: अतिरिक्त 10-20 मिमी मार्जिन जोड़ें; अधिकतम स्ट्रोक 400 मिमी.

   3. कॉन्फ़िगरेशन चयन

     - अंतर्निर्मित चुंबक: कोड डी जोड़ें

     - उच्च गति प्रभाव में कमी: प्रत्यय सी एयर कुशन चुनें

     - एंटी-ट्विस्ट आवश्यकता: K नॉन-रोटेटिंग संस्करण का चयन करें

     - माउंटिंग फॉर्म का मिलान करें: उपकरण संरचना के अनुसार एन/एफ/एल/एम/जी


एक वाक्य सारांश

     SOLH C85/CD85 ISO6432 स्टेनलेस स्टील मिनी सिलेंडर आयातित एसएमसी श्रृंखला के साथ पूरी तरह से विनिमेय है, उच्च गति के तेल मुक्त संचालन, कई बढ़ते तरीकों और वैकल्पिक एंटी-रोटेटिंग रॉड, भोजन, चिकित्सा और इलेक्ट्रॉनिक स्वचालित उत्पादन लाइनों के लिए आदर्श रैखिक एक्चुएटर का समर्थन करता है।
