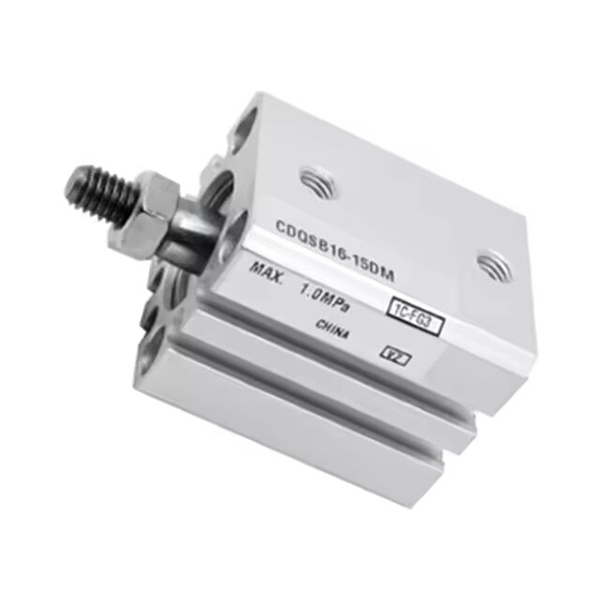

सीक्यूएस सीरीज कॉम्पैक्ट सिलेंडर

एसओएलएच सीक्यूएस कॉम्पैक्ट पतला सिलेंडर एसएमसी सीक्यूएस श्रृंखला के साथ आयामी रूप से विनिमेय है और सीक्यू2 श्रृंखला से अपग्रेड किया गया है। चौकोर अल्ट्रा-स्लिम बॉडी में सीमित स्थान में उच्च-सटीक शॉर्ट-स्ट्रोक कार्यों के लिए छोटी समग्र लंबाई होती है। वेरिएंट में स्टैंडर्ड सिंगल रॉड, CQSW ट्विन रॉड, CQSK नॉन-रोटेटिंग रॉड और XB24 लॉन्ग-लाइफ मॉडल शामिल हैं। अंतर्निर्मित चुंबक के साथ सीडीक्यूएस चुंबकीय स्विचों के मल्टी-साइड माउंटिंग का समर्थन करता है। तेल-मुक्त संचालन और 5 मिलियन चक्र तक सेवा जीवन के लिए कम घर्षण वाले तेल-भंडारण सील से सुसज्जित, दोनों सिरों पर निश्चित रबर बफ़र्स के साथ जोड़ा गया। बोर आकार φ12 ~ 25 मिमी, व्यापक रूप से रेट्रोफिटिंग और प्रतिस्थापन के लिए सेमीकंडक्टर और 3 सी इलेक्ट्रॉनिक्स उपकरणों के सटीक फिक्स्चर पर पुश करने, क्लैंपिंग और पोजिशनिंग के लिए उपयोग किया जाता है।

सीक्यूएस सीरीज कॉम्पैक्ट पतला सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

     SOLH CQS श्रृंखला का पतला कॉम्पैक्ट सिलेंडर SMC CQS श्रृंखला के साथ विनिमेय है। सीमित इंस्टॉलेशन स्थान और उच्च-सटीक शॉर्ट-स्ट्रोक अनुप्रयोगों के लिए डिज़ाइन किया गया। चौकोर अल्ट्रा-स्लिम बॉडी, बोर आकार φ12~25 मिमी, CQ2 श्रृंखला पर आधारित उन्नत उच्च परिशुद्धता संस्करण। क्लैंपिंग, पुशिंग और पोजिशनिंग के लिए सेमीकंडक्टर, 3सी इलेक्ट्रॉनिक्स और सटीक ऑटोमेशन फिक्स्चर में व्यापक रूप से उपयोग किया जाता है।


संरचना एवं मुख्य विशेषताएं

     - चौकोर अति पतली बॉडी, CQ2 मॉडल की तुलना में छोटी कुल लंबाई;

     - हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, क्रोम प्लेटेड पिस्टन रॉड, उच्च कठोरता;

     - पूर्ण संस्करण: मानक सिंगल रॉड, ट्विन रॉड, नॉन-रोटेटिंग रॉड, लंबे समय तक चलने वाला XB24 संस्करण;

     - स्थिति सेंसर का पता लगाने के लिए सीडीक्यूएस अंतर्निर्मित चुंबक; मल्टी-साइड सेंसर स्लॉट, सेंसर सिलेंडर के बाहर फैला हुआ नहीं है;

     - दोनों सिरों पर रबर कुशन लगाया गया, कोई एयर कुशन नहीं;

     - तेल भंडार के साथ कम घर्षण सील, तेल मुक्त संचालन, सेवा जीवन ≥5 मिलियन चक्र।

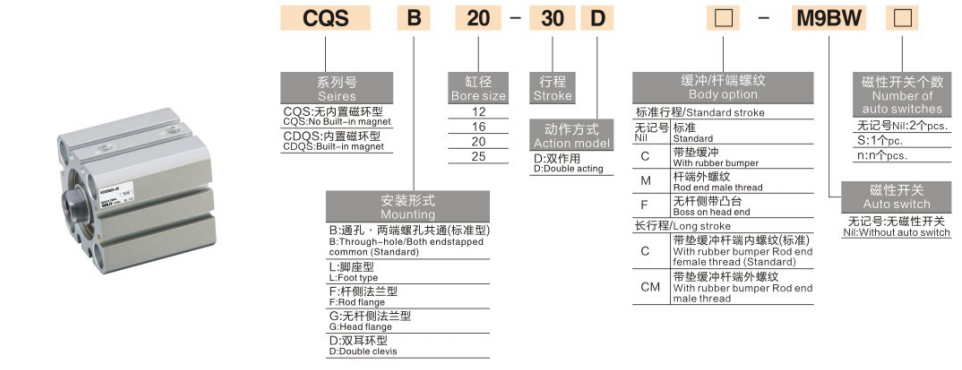

मॉडल कोडिंग नियम

   1. उदाहरण: CDQSB20-50D-M9BW

     - सी: अंतर्निर्मित चुंबक (सीडीक्यूएस); कोई C = गैर-चुंबकीय CQS नहीं

     - डीक्यूएस: श्रृंखला का नाम

     -- बी=एकल छड़; डब्ल्यू=जुड़वां छड़; K=न घूमने वाली छड़; KW=ट्विन एंटी-रोटेशन रॉड

     --20: बोर का आकार 12/16/20/25 मिमी

     -- 50: स्ट्रोक की लंबाई 5~300 मिमी

     -- डी: नई मानक संरचना

     - M9BW: चुंबकीय स्विच विकल्प


तकनीकी निर्देश

पैरामीटर
विनिर्देश
जनम का आकार
12,16,20,25 मिमी
परिचालन दाब
दोहरा अभिनय:0.07~1.0MPa; एकल अभिनय:0.2~1.0MPa
प्रूफ का दबाव
1.5 एमपीए
तापमान
गैर-चुंबक:-10~+70℃; चुंबक संस्करण:-10~+60℃
पिस्टन गति
50~500 मिमी/सेकेंड
तकिया
स्थिर रबर बफ़र (कोई एयर कुशन नहीं)
पोर्ट थ्रेड
M5×0.8
स्नेहन
तेल मुक्त संचालन
स्ट्रोक सहनशीलता
≤50मिमी:±1.0मिमी; >50मिमी:±1.4मिमी

सैद्धांतिक जोर और खींच बल @0.5MPa

बोर (मिमी)
जोर (एन)
खींचो (एन)
समतुल्य क्षैतिज भार (किग्रा)
12
57
49
2.8
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2

एक वाक्य सारांश

     एसओएलएच सीक्यूएस अल्ट्रा-कॉम्पैक्ट पतला वायवीय सिलेंडर जिसमें कई संरचनात्मक वेरिएंट, उच्च कठोरता और छोटी बॉडी, सीमित स्थान 3 सी और सेमीकंडक्टर स्वचालन उपकरण के लिए आदर्श उच्च परिशुद्धता शॉर्ट-स्ट्रोक एक्चुएटर है।
