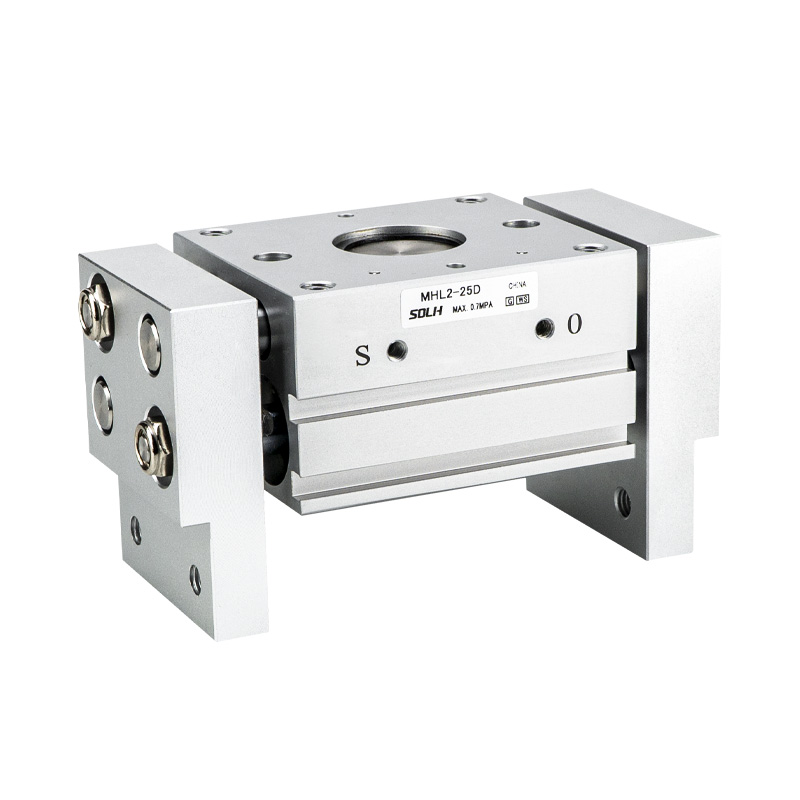

SOLH MHL2 श्रृंखला वाइड-स्ट्रोक रैक और पिनियन सिंक्रोनस पैरेलल ग्रिपर है। मुख्य लाभ: शक्तिशाली क्लैंपिंग बल, अल्ट्रा-वाइड ओपनिंग यात्रा, उच्च संरचनात्मक कठोरता और बहुमुखी माउंटिंग विकल्प। भारी और बड़े वर्कपीस परिवहन, चौड़े आकार के हिस्से की पकड़ और उच्च-लोड समानांतर क्लैंपिंग के लिए उपयुक्त। स्वचालित लोडिंग/अनलोडिंग, मशीन टूल फिक्स्चर और पैकेजिंग मशीनरी में व्यापक रूप से अपनाया गया।
- ट्रांसमिशन: रैक और पिनियन तंत्र ऑफसेट के बिना समकालिक जबड़े की गति सुनिश्चित करता है; दोहरी पिस्टन लेआउट कॉम्पैक्ट रूपरेखा के भीतर मजबूत क्लैंपिंग बल प्रदान करता है।
- निर्माण: एल्यूमीनियम मिश्र धातु शरीर, स्टेनलेस स्टील जबड़े, अंतर्निर्मित चुंबकीय अंगूठी। सभी घूमने वाले शाफ्ट तेल-संसेचित राल बीयरिंग और एकीकृत धूल वाइपर सील, अच्छी धूल प्रतिरोध और विस्तारित सेवा जीवन को अपनाते हैं।
- ऑपरेशन मोड: केवल डबल एक्टिंग (डी), कोई सिंगल एक्टिंग वैरिएंट नहीं। सुचारू गति नियंत्रण के लिए अंतर्निहित समायोज्य थ्रॉटल। लचीली स्थिति का पता लगाने वाले लेआउट के लिए चार चुंबकीय स्विच माउंटिंग स्लॉट।
- स्ट्रोक चयन: प्रति बोर 3 मानक स्ट्रोक: डी (छोटा) / डी 1 (मध्यम) / डी 2 (लंबा), विभिन्न वर्कपीस चौड़ाई के लिए बाहरी व्यास क्लैंपिंग और आंतरिक व्यास ग्रिपिंग के साथ संगत।
- स्थिति सटीकता: स्थिति सटीकता दोहराएं ±0.1 मिमी, भारी भार स्थितियों के तहत स्थिर क्लैंपिंग प्रदर्शन।

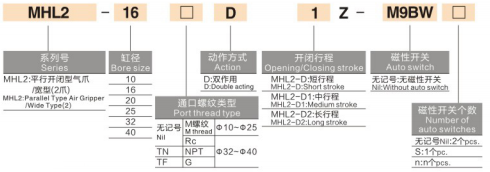

1. मॉडल उदाहरण：MHL2-32D2-TF-M9BW
|
खंड |
कोड |
विवरण |
|
1 |
एमएचएल2 |
श्रृंखला: वाइड ओपनिंग समानांतर वायवीय ग्रिपर |
|
2 |
32 |
बोर का आकार: 10,16,20,25,32,40 मिमी (छोटे, मध्यम और भारी भार को कवर करता है) |
|
3 |
डी/डी1/डी2 |
स्ट्रोक ग्रेडD = छोटा स्ट्रोकD1 = मध्यम स्ट्रोकD2 = लंबा स्ट्रोक |
|
4 |
टीएन/टीएफ |
पोर्ट थ्रेड विनिर्देशटीएन = एनपीटी थ्रेड; टीएफ = जी थ्रेड (ø32/40 के लिए विशेष)ø10~25 डिफ़ॉल्ट एम मीट्रिक थ्रेड |
|
5 |
-M9BW |
चुंबकीय स्विच मॉडलM9B(NPN) / M9N(PNP) / M9PW=1m केबल / L=3m / Z=5m |
|
6 |
कस्टम प्रत्यय |
-X28: समायोज्य बंद चौड़ाई-X53: EPDM सीलिंग-X79: खाद्य-ग्रेड स्नेहक और अन्य कस्टम विकल्प |
2. मानक आदेश संदर्भ
MHL2-40D2-TF-M9BL बोर 40, लॉन्ग स्ट्रोक D2, G थ्रेड पोर्ट, बिल्ट-इन मैगनेट, 3m केबल के साथ M9B स्विच।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| जबड़े का विन्यास |
2 जबड़े, समानांतर रैखिक उद्घाटन और समापन |
| ऑपरेशन मोड |
केवल दोहरा अभिनय |
| परिचालन दाब |
ø10~25: 0.15~0.6 एमपीएø32~40: 0.1~0.6 एमपीए (अनुशंसित:0.5 एमपीए) |
| प्रूफ का दबाव |
1.0 एमपीए |
| परिवेश का तापमान |
-10 ~ 60℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
| स्थिति सटीकता दोहराएँ |
±0.1 मिमी |
| अधिकतम परिचालन आवृत्ति |
बोर और स्ट्रोक बढ़ने पर कम हो जाता हैø10डी ≈ 60 सीपीएम; ø40D2 ≈ 20 सीपीएम |
| एयर पोर्ट थ्रेड |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT वैकल्पिक) |
| स्नेहन |
तेल मुक्त संचालन; खाद्य-ग्रेड/उच्च तापमान वाला ग्रीस अनुरोध पर उपलब्ध है |
| चुंबकीय स्विच माउंट |
चार माउंटिंग स्लॉट, 1~2 चुंबकीय स्विच का समर्थन करते हैं |
| बढ़ते तरीके |
बॉडी टैप किए गए छेद / साइड माउंट / एक्सियल माउंट / थ्रू-होल, मल्टी-ओरिएंटेशन संगत |
|
बोर (मिमी) |
संदर्भ क्लैंप दूरी (मिमी) |
क्लैंपिंग फोर्स (एन) |
मॉडल कोड डी/डी1/डी2 |
सिंगल साइड स्ट्रोक (मिमी) |
कुल उद्घाटन सीमा (मिमी) |
शुद्ध वजन (जी) |
|
10 |
40 |
14 |
एमएचएल2-10डी/डी1/डी2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
एमएचएल2-16डी/डी1/डी2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
एमएचएल2-20डी/डी1/डी2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
एमएचएल2-25डी/डी1/डी2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
एमएचएल2-32डी/डी1/डी2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
एमएचएल2-40डी/डी1/डी2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ नोट: संदर्भ क्लैंप दूरी: ø10~25 के लिए 40 मिमी; ø32~40 के लिए 80 मिमी। जबड़े का विस्तार बढ़ने पर प्रभावी क्लैम्पिंग बल कम हो जाता है। लोड सत्यापन के दौरान सुरक्षा कारक ≥1.5 आरक्षित होना चाहिए।
- भारी/बड़े वर्कपीस के लिए मजबूत क्लैम्पिंग बल और चौड़े उद्घाटन स्ट्रोक की आवश्यकता होती है, जैसे भारी पाइप, प्लेट और सामग्री ट्रे
- लचीले बहु-दिशा माउंटिंग लेआउट के साथ, विक्षेपण के बिना समकालिक समानांतर गति की मांग करने वाले अनुप्रयोग
- धूल-प्रवण कठोर कामकाजी परिस्थितियां (मशीन टूल लोडिंग, कास्टिंग पार्ट हैंडलिंग), विश्वसनीय धूल प्रतिरोध और लंबी सेवा जीवन की आवश्यकता होती है
- सिस्टम को बाहरी व्यास क्लैम्पिंग और आंतरिक व्यास ग्रिपिंग दोनों की आवश्यकता होती है, जो 3 स्ट्रोक विकल्पों के माध्यम से कई भाग आकारों के साथ संगत है
- बोर चयन से पहले लोड निर्धारित करें: वर्कपीस वजन, जबड़े की विस्तार लंबाई और सुरक्षा कारक ≥1.5 के आधार पर आवश्यक क्लैंपिंग बल की गणना करें, फिर संबंधित बोर आकार से मिलान करें।
- वर्कपीस की चौड़ाई के अनुसार स्ट्रोक का चयन करें: प्राथमिकता अनुक्रम डी (छोटा) → डी 1 (मध्यम) → डी 2 (लंबा), अनावश्यक अत्यधिक स्ट्रोक से बचें।
- स्थिति का पता लगाना: जबड़े के खुले/बंद फीडबैक के लिए D-M9□ श्रृंखला के चुंबकीय स्विच (NPN/PNP/गैर-संपर्क) से लैस; चार माउंटिंग स्लॉट लचीली व्यवस्था की अनुमति देते हैं।
- माउंटिंग और पोर्ट कॉन्फ़िगरेशन: ø10~25 M5×0.8 को अपनाएं; ø32~40 टीएन/टीएफ/एनपीटी थ्रेड के साथ आरसी1/8 का चयन करें। इंस्टॉलेशन सतह के अनुसार टैप/थ्रू/साइड माउंट बेस चुनें।
- धूल संरक्षण और रखरखाव: मानक एकीकृत धूल खुरचनी। भारी धूल वाले वातावरण के लिए -X85/-X86 धूल प्रतिरोधी कस्टम संस्करण जोड़ें; बियरिंग्स और सीलिंग रिंगों को नियमित रूप से साफ करें।
SOLH MHL2 रैक और पिनियन वाइड-स्ट्रोक समानांतर वायवीय ग्रिपर तीन स्ट्रोक विकल्पों के साथ भारी क्लैंपिंग बल प्रदान करता है, अंतर्निहित धूल-प्रूफ संरचना और बहु-दिशा माउंटिंग, बाहरी और आंतरिक व्यास ग्रिपिंग के साथ संगत, मशीन टूल लोडिंग, प्लेट और ट्रे हैंडलिंग और पैकेजिंग ऑटोमेशन उपकरण के लिए आदर्श हेवी-ड्यूटी ग्रिपर।
