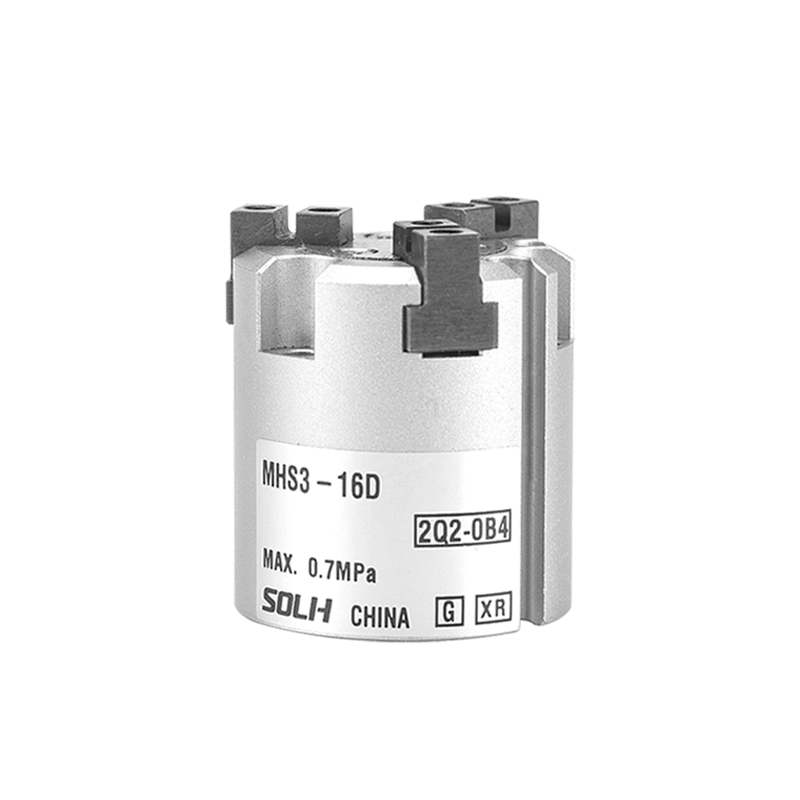

एमएचएस3/एमएचएस4 सीरीज कंसेंट्रिक न्यूमेटिक ग्रिपर (वेज कैम हॉलो सेंटरिंग चक)

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

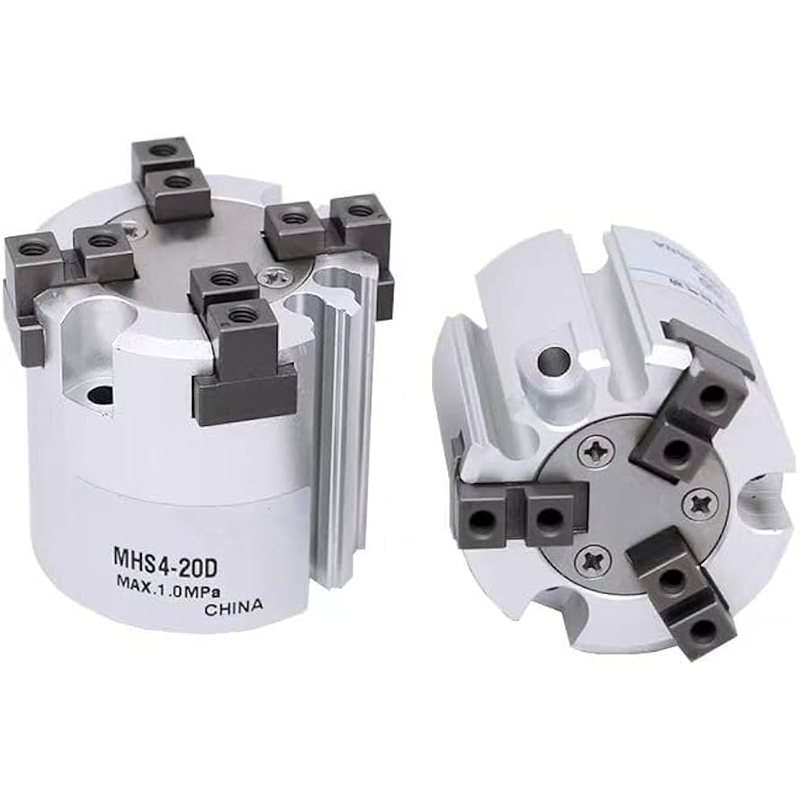

शृंखला सिंहावलोकन

     - एमएचएस3: वेज कैम द्वारा संचालित 3-जबड़े संकेंद्रित समानांतर ग्रिपर। अति-उच्च समाक्षीयता के साथ शाफ्ट, डिस्क और गोलाकार वर्कपीस को क्लैंप करने के लिए डिज़ाइन किया गया।

     - एमएचएस4: वर्गाकार, आयताकार और अनियमित घटकों के लिए 4-जबड़े ऑर्थोगोनल समानांतर ग्रिपर, विक्षेपण और झुकाव को रोकने के लिए स्थिर क्लैंपिंग।

     - ड्राइव मोड: मानक के रूप में डबल एक्टिंग (डी); एकल अभिनय सामान्य रूप से बंद / सामान्य रूप से खुला वैकल्पिक।

     - संरचना: वेज कैम ट्रांसमिशन, अंतर्निर्मित चुंबकीय रिंग, बोर के माध्यम से केंद्रीय खोखला, उच्च कठोरता पहनने के लिए प्रतिरोधी निर्माण, तेल मुक्त संचालन।

     - स्थिति सटीकता: स्थिति सटीकता दोहराएं ±0.01 मिमी, ऑफसेट के बिना लगातार केंद्रीय स्थिति।

मुख्य संरचनात्मक लाभ

  1. वेज कैम उच्च परिशुद्धता स्व-केंद्रित

     - सभी जबड़े समान केंद्र बिंदु साझा करते हुए समकालिक रूप से खुलते और बंद होते हैं; वृत्ताकार भाग बिना किसी विलक्षणता के स्वचालित केन्द्रीकरण का एहसास करते हैं।

  2. छेद के माध्यम से केंद्रीय खोखला

     - एयर टयूबिंग, फाइबर ऑप्टिक्स या इजेक्टर पिन की रूटिंग की अनुमति देता है; स्लीव वर्कपीस, शाफ्ट पार्ट्स और थ्रू-टाइप ब्लैंकिंग प्रक्रियाओं के लिए उपयुक्त।

  3. कॉम्पैक्ट लो-प्रोफाइल लाइटवेट बॉडी

     - छोटी समग्र ऊंचाई, रोबोट एंड इफ़ेक्टर पर घने इंस्टॉलेशन लेआउट के लिए आदर्श।

  4. पार्श्व बल का प्रबल प्रतिरोध

     - प्रेस-फिटिंग, प्लगिंग ऑपरेशन और बाहरी लोड बल के साथ मशीन टूल लोडिंग के लिए बिल्कुल सही।

  5. सभी बोर आकारों के लिए अंतर्निर्मित चुंबकीय रिंग

     - पूरी तरह से खुली/पूरी तरह से बंद स्थिति का पता लगाने के लिए M9B/M9BW श्रृंखला चुंबकीय स्विच के साथ संगत।

  6. पूर्ण बोर रेंज: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 मिमी

पूर्ण मॉडल नामकरण नियम

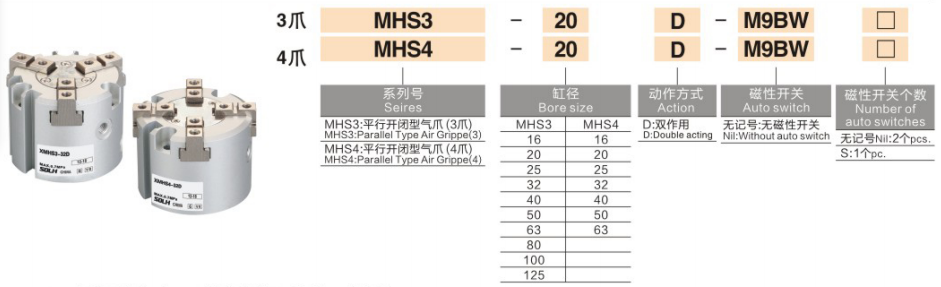

  1. मॉडल उदाहरण: MHS3-32D-M9BW

  2. मानक आदेश संदर्भ उदाहरण

     -- एमएचएस3-25डी: 3-जॉ, φ25, डबल एक्टिंग, बिना चुंबकीय स्विच के

     -- MHS4-40D-2M9B: 4-जॉ, φ40, डबल एक्टिंग, डुअल M9B मैग्नेटिक स्विच से सुसज्जित

सामान्य मानक तकनीकी विशिष्टताएँ (परीक्षण दबाव: 0.5MPa)

  1. सामान्य पैरामीटर

     -- ऑपरेटिंग दबाव रेंज: 0.15 ~ 0.6 एमपीए

     - परिवेश का तापमान: -10 ~ 60℃ (एयर पाइपिंग के अंदर कोई आइसिंग नहीं)

     - अधिकतम परिचालन आवृत्ति: 120 चक्र प्रति मिनट

     -- दोहराएँ स्थिति निर्धारण सटीकता: ±0.01 मिमी

     - स्नेहन: तेल मुक्त डिजाइन, स्वच्छ उत्पादन वातावरण के लिए उपयुक्त

  2. क्लैम्पिंग फोर्स और सिंगल साइड स्ट्रोक टेबल

चयन तुलना: एमएचएस3 बनाम एमएचएस4

माउंटिंग के तरीके और विशिष्ट अनुप्रयोग परिदृश्य

  1. बढ़ते विकल्प

     - एंड फेस स्क्रू + साइड पोजिशनिंग पिन के माध्यम से फिक्स किया गया, रोबोट ईओएटी इंस्टॉलेशन के लिए यूनिवर्सल

     - बोर के माध्यम से सेंट्रल इजेक्टर पिन इजेक्शन को सक्षम बनाता है; आंतरिक विस्तार और बाहरी क्लैंपिंग दोनों का समर्थन करें

  2. विशिष्ट औद्योगिक अनुप्रयोग

     - मशीन टूल लोडिंग और अनलोडिंग: ग्रिपिंग शाफ्ट और डिस्क वर्कपीस

     -- 3सी इलेक्ट्रॉनिक्स: गोलाकार टर्मिनल, वर्गाकार चिप्स, लघु हार्डवेयर हैंडलिंग

     -- पैकेजिंग उद्योग: बोतल बॉडी, ट्यूबलर और बेलनाकार सामग्री की स्थिति

     - असेंबली और प्रेस-फिट प्रक्रियाएं: बियरिंग प्रेसिंग, शाफ्ट स्लीव इंसर्शन, कंसेंट्रिक असेंबली

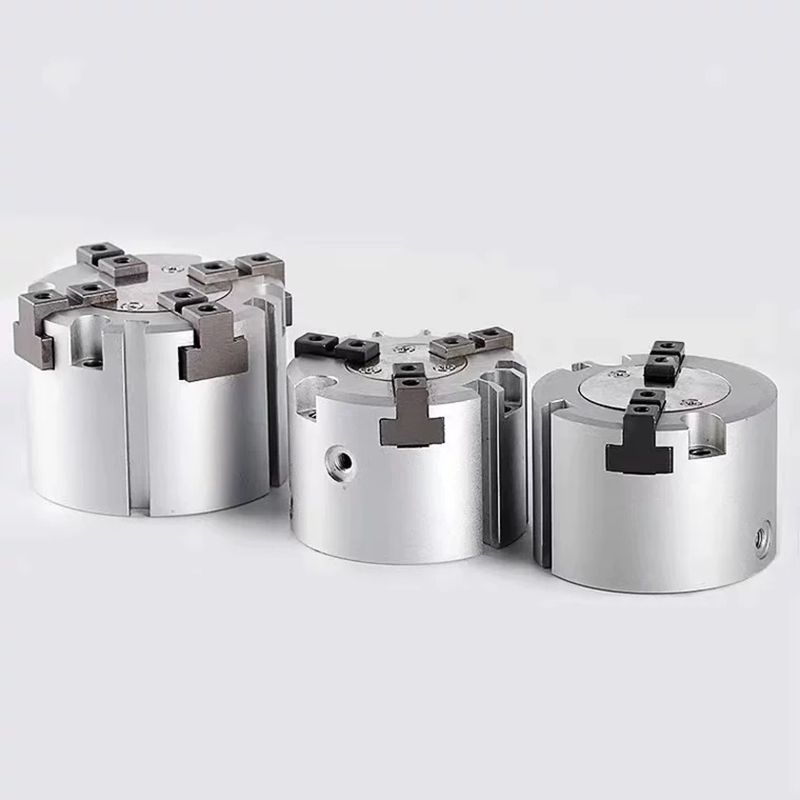

पूर्ण एमएचएस पारिवारिक उत्पाद वर्गीकरण

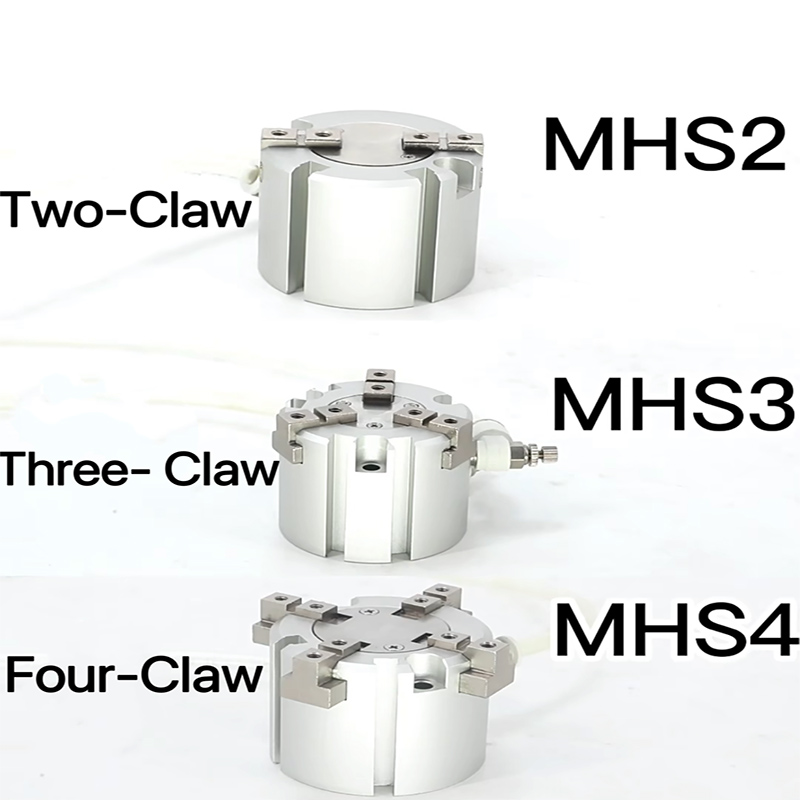

     - एमएचएस2: 2 समानांतर जबड़े - फ्लैट प्लेटों और समतल वर्कपीस के लिए

     - एमएचएस3: 3 संकेंद्रित जबड़े - सभी गोलाकार घटकों के लिए पसंदीदा समाधान

     - एमएचएस4: 4 ऑर्थोगोनल जबड़े - वर्गाकार और आयताकार भागों के लिए पसंदीदा समाधान

     - एमएचएसजे3: धूल कवर से सुसज्जित - धूल भरे कठोर कार्यशाला वातावरण के लिए

     - एमएचएसएच3: बोर के माध्यम से विस्तारित खोखला - निरंतर प्रकार के प्रसंस्करण के लिए समर्पित

एक वाक्य सारांश

     SOLH MHS3 3-जॉ और MHS4 4-जॉ वेज कैम स्व-केंद्रित खोखले वायवीय ग्रिपर वैकल्पिक सिंगल/डबल एक्टिंग कॉन्फ़िगरेशन और सेंट्रल थ्रू होल के साथ ±0.01 मिमी उच्च-सटीक संकेंद्रित स्थिति प्रदान करते हैं, जो M9 श्रृंखला चुंबकीय स्विच के साथ संगत है; गोलाकार शाफ्ट/डिस्क भागों के लिए एमएचएस3, वर्गाकार और आयताकार घटकों के लिए एमएचएस4, मशीन टूल लोडिंग, 3सी ऑटोमेशन और सटीक प्रेस-फिट असेंबली स्टेशनों में व्यापक रूप से उपयोग किया जाता है।
