ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
|
 |

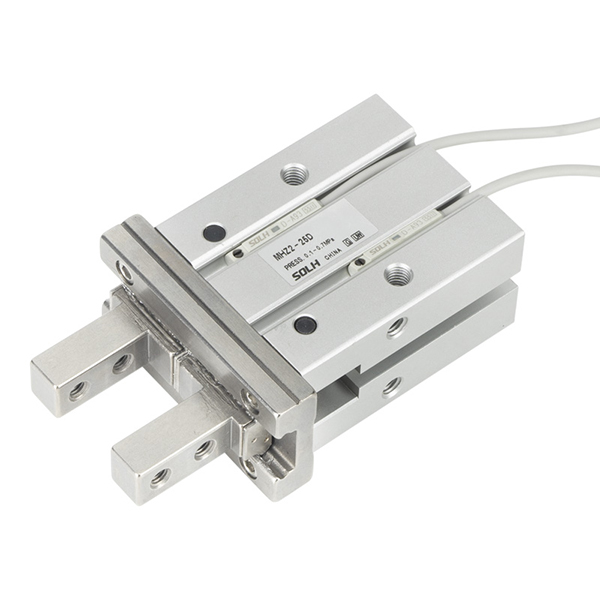

SOLH MHZ2 (मानक स्ट्रोक) और MHZL2 (लंबा स्ट्रोक) डुअल-पिस्टन सिंक्रोनस समानांतर एयर ग्रिपर हैं। सममित दोहरे पिस्टन और सटीक रैखिक गाइड रेल द्वारा संचालित, जबड़े बिना विक्षेपण के समानांतर में खुलते और बंद होते हैं, जिससे अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता मिलती है। उपलब्ध बोर: 10/16/20/25 मिमी, तीन ऑपरेशन मोड का समर्थन करते हैं: डबल एक्टिंग (डी), सिंगल एक्टिंग सामान्य रूप से खुला (एस), सिंगल एक्टिंग सामान्य रूप से बंद (सी)। एकाधिक विनिमेय जबड़े की शैलियाँ और बॉडी पोर्ट लेआउट वैकल्पिक हैं, जो पीएलसी इंटरलॉक के लिए खुले/बंद स्थिति संकेतों का पता लगाने के लिए M9BW चुंबकीय स्विच के साथ संगत हैं।
- MHZ2: मानक शॉर्ट-स्ट्रोक यूनिवर्सल ग्रिपर, उच्च गति और उच्च-चक्र स्वचालित बड़े पैमाने पर उत्पादन के लिए डिज़ाइन किया गया

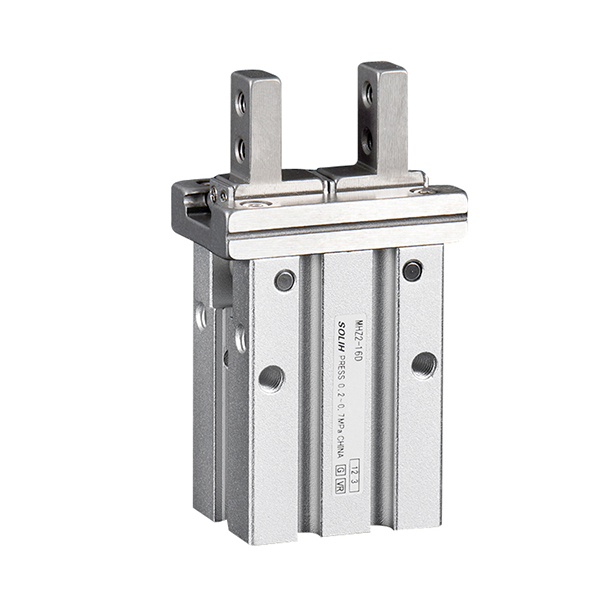

- MHZL2: गहरी कैविटी और बड़े आकार के वर्कपीस हैंडलिंग के लिए विस्तारित लंबा ओपनिंग स्ट्रोक वैरिएंट
दोनों श्रृंखलाओं में समान माउंटिंग आयाम और स्पेयर पार्ट्स हैं, जो आयातित समकक्ष ग्रिपर के साथ पूरी तरह से विनिमेय हैं। 3सी इलेक्ट्रॉनिक्स, सटीक हार्डवेयर, पैकेजिंग ऑटोमेशन और छोटे वर्कपीस लोडिंग/अनलोडिंग स्टेशनों में व्यापक रूप से तैनात।

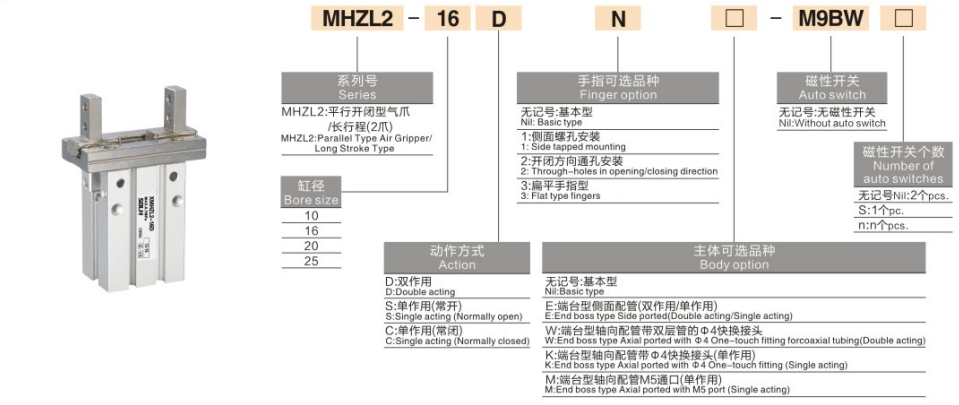

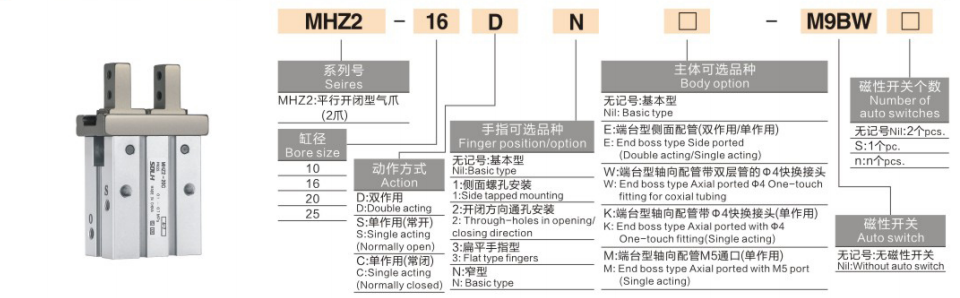

सार्वभौमिक प्रारूप:सीरीज-बोर-एक्शन-जॉ ऑप्शन-बॉडी पोर्ट ऑप्शन-मैग्नेटिक स्विच मॉडल-स्विच मात्रा
1. कोड खंड परिभाषा
1.1 शृंखला
- MHZ2: मानक स्ट्रोक 2-जबड़े समानांतर ग्रिपर
-- MHZL2: लंबा स्ट्रोक 2-जबड़े समानांतर ग्रिपर
1.2 बोर: 10/16/20/25 मिमी
1.3 एक्शन मोड
- डी: डबल एक्टिंग - क्लैंप के लिए एयर इन, रिलीज़ के लिए रिवर्स एयर, अधिकतम क्लैंपिंग बल, बड़े पैमाने पर उत्पादन मानक
- एस: सिंगल एक्टिंग नो सामान्य रूप से खुला - वायु आपूर्ति क्लैंप; बिजली बंद होने पर स्प्रिंग स्वचालित रूप से रिलीज़ हो जाती है, गर्म स्टैम्पिंग स्टेशनों पर वर्कपीस को कुचलने से बचाती है
- सी: सिंगल एक्टिंग एनसी सामान्य रूप से बंद - वायु आपूर्ति रिलीज; स्प्रिंग हवा के दबाव के बिना क्लैंपिंग बल रखता है, रोबोट ओवरहेड हैंडलिंग के लिए वर्कपीस को गिरने से रोकता है
1.4 जबड़ा विकल्प
-- रिक्त: मानक मूल जबड़ा
-- 1: विस्तारित कस्टम फिक्स्चर को माउंट करने के लिए साइड टैप किया हुआ जबड़ा
-- 2: फिक्सचर फिक्सिंग के लिए छेद वाले जबड़े के साथ बोल्ट का प्रवेश
-- 3: पतली शीट और संकीर्ण गैप वाले वर्कपीस के लिए पतला सपाट जबड़ा
- एन: संकीर्ण चौड़ाई वाला जबड़ा, कॉम्पैक्ट सीमित उपकरण लेआउट के लिए पतला शरीर
1.5 बॉडी पोर्ट लेआउट
- रिक्त: मानक साइड एयर पोर्ट
- ई: एंड साइड पोर्ट प्रकार (सिंगल/डबल एक्टिंग के साथ संगत)
- डब्ल्यू: अंत अक्षीय बंदरगाह पूर्व-स्थापित Φ4 डबल पुश-इन फिटिंग (केवल डबल अभिनय)
- K: Φ4 पुश-इन फिटिंग के साथ अंत अक्षीय पोर्ट (केवल एकल अभिनय)
- एम: अंत अक्षीय एम5 सीधा धागा पोर्ट (केवल एकल अभिनय)
1.6 चुंबकीय स्विच
-- रिक्त: स्थिति पहचान स्विच के बिना
- M9BW / M9BL: फीडबैक ओपन/बंद स्थिति के लिए मानक चुंबकीय रीड स्विच
1.7 स्विच मात्रा प्रत्यय
- खाली: मानक के रूप में 2 पीसी स्विच, क्लैंप और रिलीज दोनों स्थितियों का पता लगाएं
- एस: सिंगल स्टेटस मॉनिटरिंग के लिए 1 पीसी सिंगल स्विच
2. आदेश संदर्भ उदाहरण
2.1 MHZ2-16D-N-M9BW
- मानक स्ट्रोक ग्रिपर, बोर 16, डबल एक्टिंग, संकीर्ण जबड़ा, 2 पीसी M9BW चुंबकीय स्विच, बेसिक साइड पोर्ट बॉडी।
2.2 MHZL2-20D-3-E-M9BW-S
- लॉन्ग स्ट्रोक ग्रिपर, बोर 20, डबल एक्टिंग, फ्लैट थिन जॉ, एंड साइड पोर्ट बॉडी, सिंगल M9BW मैग्नेटिक स्विच।
|
तुलना मद |
MHZ2 मानक स्ट्रोक समानांतर ग्रिपर |
MHZL2 लॉन्ग स्ट्रोक पैरेलल ग्रिपर |
| स्ट्रोक की विशेषता |
लघु मानक आरंभिक यात्रा |
गहरी गुहाओं के लिए विस्तारित बड़ा उद्घाटन स्ट्रोक |
| अधिकतम परिचालन आवृत्ति |
180 चक्र प्रति मिनट, अल्ट्रा-फास्ट हाई-फ़्रीक्वेंसी साइकिलिंग |
120 चक्र प्रति मिनट, लंबी यात्रा के कारण कम गति |
| लागू वर्कपीस |
लघु, पतले, छोटे बाहरी आयाम वाले भाग |
बड़ा व्यास, मोटी प्लेट, बहु-परत स्टैक्ड और गहरी गुहा में ढाले गए वर्कपीस |
| शरीर की कुल लंबाई |
छोटा हल्का शरीर, स्थापना स्थान बचाता है |
विस्तारित गाइड रेल के साथ लम्बा शरीर, बड़ा समग्र आकार |
| क्लैम्पिंग फोर्स (समान बोर) |
थोड़ा अधिक क्लैम्पिंग बल |
MHZ2 समान बोर के मुकाबले थोड़ा कम क्लैम्पिंग बल |
| विनिमेय भाग |
सभी जबड़े, स्विच, फिटिंग पूरी तरह से साझा |
MHZ2 के साथ 100% संगत सहायक उपकरण |
1. सममित दोहरी पिस्टन सिंक्रोनस ड्राइव
- बाएँ और दाएँ पिस्टन संतुलित तनाव के साथ जबड़ों को एक साथ धकेलते हैं, पकड़ के दौरान कोई पार्श्व बदलाव या मुड़ने वाली फिसलन नहीं होती, चिप्स और पीसीबी जैसे सूक्ष्म घटकों के लिए स्थिर स्थिति होती है।
2. उच्च पहनने के लिए प्रतिरोधी रैखिक गाइड रेल
- हार्ड क्रोम मिश्र धातु गाइड रेल को पीटीएफई स्व-चिकनाई स्लाइडर्स, कम घर्षण और मजबूत प्रभाव प्रतिरोध के साथ जोड़ा गया है। फैक्ट्री से पहले से भरा हुआ लंबे समय तक चलने वाला ग्रीस, तेल मुक्त वायु सर्किट संगत।
3. अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता
- सभी 10~25 बोरों में ±0.01 मिमी दोहराव, सटीक इलेक्ट्रॉनिक्स और हार्डवेयर चयन के लिए शून्य आयामी विचलन।
4. मल्टी-एंगल यूनिवर्सल माउंटिंग
- नीचे, दोनों तरफ और शरीर के शीर्ष पर टैप किए गए बढ़ते छेद; जबड़े साइड टैप, थ्रू-होल, फ्लैट और संकीर्ण शैलियों का समर्थन करते हैं, क्षैतिज, लंबवत या उल्टे माउंट करने योग्य।
5. तीन सुरक्षित स्प्रिंग रीसेट मोड
- डबल एक्टिंग डी: 24 घंटे निरंतर बड़े पैमाने पर उत्पादन के लिए स्थिर सुसंगत क्लैंपिंग बल
- एकल अभिनय क्रम संख्या: बिजली कटौती पर ऑटो रिलीज, गर्म प्रेस / स्टैम्पिंग स्टेशनों पर भागों को कुचलने से बचाता है
- एकल अभिनय सी एनसी: हवा की आपूर्ति के बिना स्थायी क्लैंपिंग, ओवरहेड रोबोट ईओएटी के लिए वर्कपीस गिरने के जोखिम को समाप्त करता है
6. एकीकृत चुंबकीय स्थिति का पता लगाना
- सिलेंडर बॉडी के अंदर अंतर्निर्मित चुंबकीय रिंग; M9BW स्विच स्वचालित इंटरलॉक लॉजिक के लिए वर्कपीस की उपस्थिति और जबड़े की स्थिति का आकलन करने के लिए पीएलसी को डिजिटल सिग्नल भेजता है।
7. विविधीकृत एकीकृत पोर्ट लेआउट
- मानक साइड पोर्ट, एंड साइड पोर्ट, एक्सियल प्री-असेंबल पुश-इन फिटिंग विकल्प रोबोट एंड इफ़ेक्टर के लिए अतिरिक्त एडेप्टर के बिना टयूबिंग रूटिंग को सरल बनाते हैं।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| लागू माध्यम |
फ़िल्टर की गई सूखी संपीड़ित हवा (तेल मुक्त संचालन) |
| ऑपरेटिंग दबाव रेंज |
दोहरा अभिनय: 0.15~0.7MPa / एकल अभिनय: 0.25~0.7MPa |
| परिवेश एवं मध्यम तापमान |
-10℃ ~ +60℃ (एयर पाइप के अंदर कोई बर्फ नहीं) |
| स्थिति सटीकता दोहराएँ |
±0.01मिमी (10/16/20/25 सभी बोर) |
| अधिकतम चक्र आवृत्ति |
एमएचजेड2: 180 सीपीएम; एमएचजेडएल2: 120 सीपीएम |
| मानक पोर्ट थ्रेड |
सभी 10/16/20/25 बोर आकार के लिए एकीकृत M5×0.8 |
| यांत्रिक सेवा जीवन |
≥10 मिलियन स्थिर खुले-बंद चक्र |
|
बोर मिमी |
डबल एक्टिंग क्लैम्पिंग फोर्स |
एकल अभिनय क्लैम्पिंग बल |
|
10 |
47 |
39 |
|
16 |
121 |
101 |
|
20 |
189 |
157 |
|
25 |
294 |
245 |
1. स्ट्रोक चयन
- छोटे पतले हिस्से, संकीर्ण उद्घाटन, उच्च गति और आवृत्ति की मांग → MHZ2 मानक स्ट्रोक
- बड़े आकार के वर्कपीस, गहरी कैविटी मोल्ड डिमोल्डिंग, चौड़े उद्घाटन की आवश्यकता → MHZL2 लंबा स्ट्रोक
2. एक्शन मोड चयन
-- 24 घंटे निरंतर उत्पादन, अधिकतम क्लैम्पिंग बल → डी दोहरा अभिनय
- हॉट प्रेस / स्टैम्पिंग स्टेशन, बिजली की हानि के बाद वर्कपीस को कुचलने से रोकें → एस सिंगल एक्टिंग नं
- रोबोट ओवरहेड लोडिंग/अनलोडिंग, बिजली की विफलता पर भाग को गिरने से बचाएं → सी सिंगल एक्टिंग एनसी
3. जबड़े की शैली का चयन
- सीमित स्थान के साथ कॉम्पैक्ट मिनी फिक्स्चर → एन संकीर्ण जबड़ा
- पतली चादरें, पीसीबी, संकीर्ण गैप हैंडलिंग → 3 सपाट पतले जबड़े
- विस्तारित कस्टम फिक्स्चर माउंट करने की आवश्यकता → 1 साइड टैप्ड जॉ / 2 थ्रू-होल जॉ
4. बॉडी पोर्ट लेआउट चयन
- फिक्स्ड साधारण वर्कस्टेशन, मानक टयूबिंग रूटिंग → खाली मानक साइड पोर्ट बॉडी
- रोबोट ईओएटी, सुव्यवस्थित टयूबिंग लेआउट → डब्ल्यू/के/एम अक्षीय पूर्व-स्थापित पुश-इन पोर्ट बॉडी
- संकीर्ण कैबिनेट साइड टयूबिंग स्पेस → ई एंड साइड पोर्ट बॉडी
5. स्थिति सिग्नल डिटेक्शन चयन
- पूरी तरह से स्वचालित उत्पादन लाइन, पीएलसी को वर्कपीस और जबड़े की स्थिति प्रतिक्रिया की आवश्यकता है → M9BW चुंबकीय स्विच (2 पीसी डिफ़ॉल्ट) से लैस करें
- स्वचालित सिग्नल लॉजिक के बिना सरल मैनुअल फिक्स्चर → चुंबकीय स्विच के बिना मूल मॉडल
1. MHZ2 मानक स्ट्रोक अनुप्रयोग
- 3सी इलेक्ट्रॉनिक्स: पीसीबी, चिप्स, कनेक्टर्स, छोटे प्लास्टिक भागों की उच्च गति से छंटाई और चयन
- परिशुद्धता हार्डवेयर: सूक्ष्म शाफ्ट, स्क्रू, मुद्रांकित लघु घटकों की उच्च आवृत्ति लोडिंग / अनलोडिंग
- पैकेजिंग मशीनरी: बोतल के ढक्कन, छोटे डिब्बों और लेबलों की स्थिति और क्लैंपिंग
- ऑप्टिकल निरीक्षण उपकरण: दृश्य पहचान स्टेशनों के लिए मिनी पार्ट पोजिशनिंग फिक्स्चर
2. MHZL2 लांग स्ट्रोक अनुप्रयोग
- बड़े प्लास्टिक के हिस्से, मोटी प्लेटें और मल्टी-लेयर स्टैक्ड मटेरियल ग्रिपिंग
- डीप कैविटी मोल्ड पार्ट इजेक्शन, सहायक इंजेक्शन मोल्डिंग बड़े वर्कपीस डिमोल्डिंग
- कार्टन, कठोर प्लास्टिक बक्से और बड़े आकार का वर्कपीस स्थानांतरण
- मिश्रित आकार के मल्टी-स्पेक सामग्री हैंडलिंग के लिए रोबोट एंड इफ़ेक्टर
1. सर्किट 1: बड़े पैमाने पर उत्पादन लाइनों के लिए डबल एक्टिंग ग्रिपर
- एएफसी एयर सर्विस यूनिट → 4V210 5/2 सोलनॉइड वाल्व → PU6 ट्यूबिंग → MHZ2/MHZL2 ग्रिपर (M9BW स्विच PLC डिजिटल इनपुट से जुड़े हुए)
2. सर्किट 2: ओवरहेड रोबोट के लिए पावर-ऑफ होल्ड सुरक्षा सर्किट
- एआर प्रेशर रेगुलेटर → 3V 3/2 सोलनॉइड वाल्व → MHZ2-XXC सिंगल एक्टिंग NC लॉन्ग स्ट्रोक ग्रिपर
3. सर्किट 3: मिनी मैनुअल सिंपल फिक्स्चर सर्किट
- AC1500 मिनी एयर सर्विस यूनिट → 3F फुट वाल्व → PU4 पतली ट्यूबिंग → MHZ2-10D लघु मानक ग्रिपर
- ग्रिपर के अपस्ट्रीम में AF श्रृंखला 5μm परिशुद्धता वायु फ़िल्टर स्थापित करें; गाइड रेल में प्रवेश करने वाली धूल जाम का कारण बनती है और सेवा जीवन को काफी कम कर देती है।
- वर्कपीस के गुरुत्वाकर्षण केंद्र को जबड़े के केंद्रीय अक्ष के साथ सख्ती से संरेखित करें; सनकी एकतरफा भारी भार के कारण असमान रेल घर्षण होता है।
- उच्च-चक्र संचालन के लिए स्थिर 0.4~0.5MPa वायु दबाव बनाए रखें; पूरे 0.7MPa दबाव में लंबे समय तक लगातार चलने से बचें।
- उच्च गति जबड़े के प्रभाव से जांच क्षति को रोकने के लिए चुंबकीय स्विच के लिए रिजर्व बफर क्लीयरेंस।
- लंबे समय तक मजबूत एसिड, क्षार या उच्च सांद्रता वाले कार्बनिक विलायक वाले वातावरण में उपयोग न करें; सीलिंग घटक खराब हो जाएंगे और समय से पहले विफल हो जाएंगे।
SOLH MHZ2 मानक उच्च-आवृत्ति और MHZL2 लंबे-स्ट्रोक समानांतर वायवीय ग्रिपर ±0.01 मिमी परिशुद्धता, डी/एस/सी तीन एक्शन मोड और कई विनिमेय जबड़े और पोर्ट विकल्पों के साथ दोहरी-पिस्टन रैखिक गाइड संरचना को अपनाते हैं, जो एम9बीडब्ल्यू चुंबकीय स्थिति स्विच से सुसज्जित हैं, जो व्यापक रूप से 3 सी, हार्डवेयर, पैकेजिंग रोबोट ईओएटी स्वचालित वर्कपीस क्लैंपिंग, पिकिंग और ट्रांसफर के लिए उपयोग किया जाता है।
