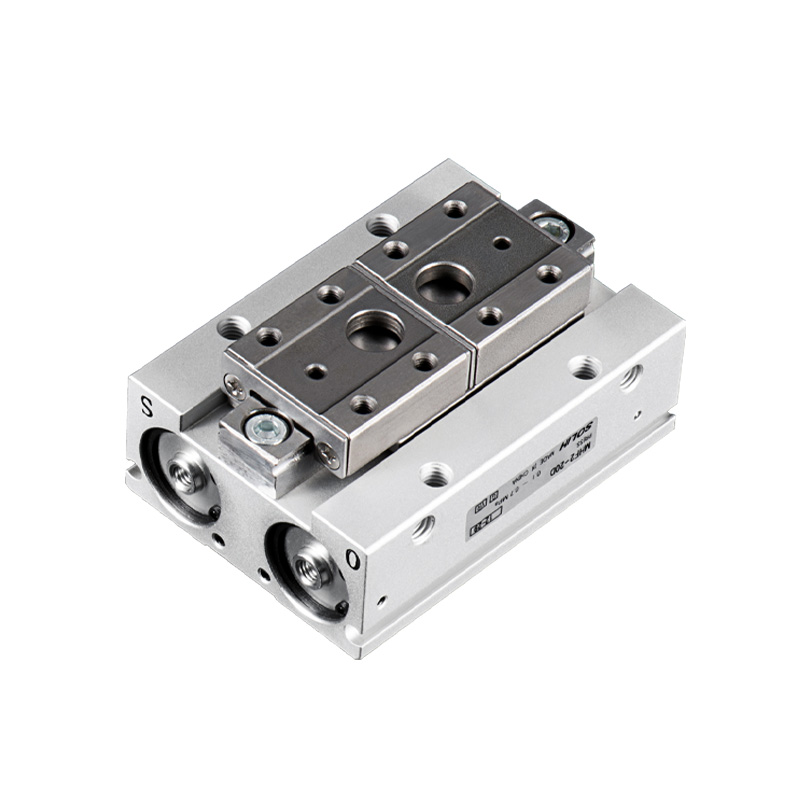

SOLH MHF2 श्रृंखला अल्ट्रा-फ्लैट डुअल-पिस्टन लीनियर गाइड 2-जॉ पैरेलल ग्रिपर है। मुख्य आकर्षण: शरीर की ऊँचाई समतुल्य MHZ2 ग्रिपर का केवल 1/3, उच्च स्थिति परिशुद्धता बनाए रखते हुए प्रभावी ढंग से अंत झुकने के क्षण को कम करता है। तीन वैकल्पिक स्ट्रोक रेंज उपलब्ध हैं। चार-तरफा माउंटिंग संरचना। विशेष रूप से अल्ट्रा-स्पेस-सीमित कम-लोड उच्च-परिशुद्धता अनुप्रयोगों के लिए डिज़ाइन किया गया: लघु रैखिक मॉड्यूल, छोटे रोबोट ईओएटी, अर्धचालक, इलेक्ट्रॉनिक्स और सटीक असेंबली स्टेशन।
- संरचना: दोहरी पिस्टन + सटीक रैखिक गाइड रेल (Φ25/Φ32 सर्कुलेटिंग बॉल बेयरिंग गाइड को अपनाएं)। बिना झूले, उच्च कठोरता के शुद्ध समानांतर रैखिक जबड़े की गति। एल्यूमीनियम मिश्र धातु मुख्य शरीर, स्टेनलेस स्टील जबड़े, अंतर्निर्मित चुंबकीय अंगूठी। चार-तरफा चुंबकीय स्विच बढ़ते खांचे; माउंटिंग विकल्प: बॉटम टैप्ड होल / साइड टैप्ड होल / थ्रू-होल इंस्टालेशन।
-- क्रिया प्रकार: केवल डबल एक्टिंग डी (द्विदिशात्मक वायु नियंत्रण, कोई एकल अभिनय संस्करण नहीं)। समायोज्य चलती गति और सुचारू संचालन के लिए अंतर्निहित थ्रॉटल वाल्व।
- अल्ट्रा-फ्लैट लेआउट: समान क्लैंपिंग बल के तहत एमएचजेड 2 की तुलना में ऊंचाई लगभग 66% कम हो गई, अंत झुकने का क्षण काफी कम हो गया और स्थिति स्थिरता में सुधार हुआ।
- स्ट्रोक कॉन्फ़िगरेशन: प्रति बोर 3 स्ट्रोक विकल्प: विभिन्न वर्कपीस चौड़ाई से मेल खाने के लिए डी (छोटा) / डी 1 (मध्यम) / डी 2 (लंबा)।
- पोजिशनिंग सटीकता: दोहराव सटीकता ±0.04~±0.05 मिमी, उच्च आवृत्ति साइकिलिंग के तहत स्थिर।

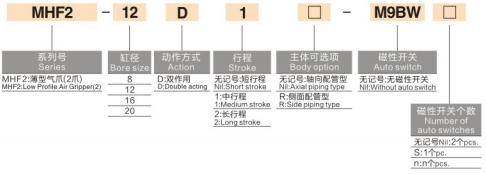

1. मॉडल उदाहरण：MHF2-16D1-S-M9BW
|
खंड |
कोड |
विवरण |
|
1 |
एमएचएफ2 |
श्रृंखला: अति पतली समानांतर ग्रिपर |
|
2 |
16 |
बोर का आकार: 8,12,16,20,25,32 मिमी (Φ25/32 नए बड़े विनिर्देश) |
|
3 |
डी/डी1/डी2 |
स्ट्रोक ग्रेड / डी = छोटा स्ट्रोक / डी1 = मध्यम स्ट्रोक / डी2 = लंबा स्ट्रोक |
|
4 |
-एस |
चुंबकीय वलय विकल्प रिक्त = कोई चुंबक नहीं; एस = चुंबकीय स्विच के लिए अंतर्निर्मित चुंबकीय रिंग |
| 5 | -एम9बी |
चुंबकीय स्विच प्रकार M9B(NPN) / M9N(PNP) / M9P तार की लंबाई: मानक 0.5 मीटर; W=1m L=3m |
|
6 |
प्रत्यय माउंटिंग कोड |
खाली = मानक टैप किया गया छेद 2 = थ्रू-होल माउंटिंग एफ = एकल जबड़ा स्थिर प्रकार |
2. मानक आदेश उदाहरण
2.1 एमएचएफ2-20डी2-एस-एम9बीडब्ल्यू
- बोर 20, लॉन्ग स्ट्रोक डी2, बिल्ट-इन मैग्नेटिक रिंग, 1एम केबल के साथ एम9बी मैग्नेटिक स्विच।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| जबड़े की मात्रा |
2 जबड़े, शुद्ध समानांतर रैखिक उद्घाटन और समापन |
| ऑपरेशन मोड |
केवल दोहरा अभिनय (कोई एकल अभिनय संस्करण नहीं) |
| परिचालन दाब |
बोर 8: 0.15~0.7एमपीए बोर 12~32: 0.1~0.7एमपीए (इष्टतम कार्य दबाव:0.5एमपीए) |
| प्रूफ का दबाव |
1.0 एमपीए |
| परिवेश का तापमान |
-10 ~ 60℃ (एयर पाइपिंग के अंदर कोई आइसिंग नहीं) |
| स्थिति सटीकता दोहराएँ |
बोर 8/12：±0.05 मिमी बोर 16~32：±0.04 मिमी |
| अधिकतम परिचालन आवृत्ति |
शॉर्ट स्ट्रोक (डी): 120 सीपीएम मध्यम/लंबा स्ट्रोक (डी1/डी2): 60 सीपीएम |
| एयर पोर्ट थ्रेड |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| स्नेहन |
तेल मुक्त संचालन; NSF-H1 खाद्य ग्रेड ग्रीस वैकल्पिक |
| स्थापना स्विच करें |
चार तरफ स्लाइड खांचे, दोनों तरफ चुंबकीय स्विच स्थापित किया जा सकता है |
| बढ़ते विकल्प |
नीचे, साइड, थ्रू-होल, बहु-दिशा सार्वभौमिक स्थापना |
|
बोर(मिमी) |
पूर्ण मॉडल |
एकल जबड़ा यात्रा (मिमी) |
अधिकतम कुल उद्घाटन(मिमी) |
क्लैंपिंग फोर्स (एन) |
शरीर की ऊँचाई (मिमी) |
शुद्ध वजन(जी) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
एमएचएफ2-16डी |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
महत्वपूर्ण नोट: जबड़े के विस्तार की लंबाई L बढ़ने पर क्लैंपिंग बल कम हो जाता है। चयन के दौरान स्वीकार्य झुकने वाले क्षण, सुरक्षा कारक ≥1.5 की जांच अवश्य करें।
- स्थापना स्थान सख्ती से सीमित और ऊंचाई प्रतिबंधित: स्लिम रैखिक मॉड्यूल, लघु रोबोट अंत प्रभावकार
- कम झुकने वाले क्षण, स्थिर समानांतर उच्च परिशुद्धता की मांग करें: अर्धचालक, 3 सी इलेक्ट्रॉनिक्स, सटीक हार्डवेयर असेंबली
- लचीले स्ट्रोक मिलान की आवश्यकता: विभिन्न वर्कपीस चौड़ाई को अनुकूलित करने के लिए छोटा/मध्यम/लंबा स्ट्रोक चुनें
- कॉम्पैक्ट इंटीग्रेटेड मैकेनिज्म के लिए मल्टी-एंगल माउंटिंग और डुअल-साइड पोजीशन डिटेक्शन की आवश्यकता है
- ऊंचाई की कमी और वर्कपीस की चौड़ाई के अनुसार बोर आकार और स्ट्रोक का चयन करें: प्राथमिकता क्रम डी (छोटा) → डी 1 (मध्यम) → डी 2 (लंबा)
- प्रत्यय जोड़ें -एस चुंबकीय रिंग + एम9बी/एम9एन/एम9पी स्विच यदि पीएलसी द्वारा जबड़ा खुला/बंद स्थिति फीडबैक आवश्यक है
- माउंटिंग चयन: मानक टैप किया गया छेद (डिफ़ॉल्ट); स्लिम प्लेटफॉर्म और ब्रैकेट के लिए उपयुक्त थ्रू-होल इंस्टॉलेशन के लिए प्रत्यय -2
- लोड जांच: जबड़े के विस्तार की लंबाई एल को नियंत्रित करें; स्वीकार्य झुकने वाले क्षण से अधिक अत्यधिक ऑफसेट लोड से बचें
- बड़ा बोर Φ25/32: सर्कुलेटिंग बॉल बेयरिंग गाइड को अपनाएं, मध्यम भारी वर्कपीस के लिए उच्च कठोरता
SOLH MHF2 अल्ट्रा-थिन डबल एक्टिंग पैरेलल न्यूमेटिक ग्रिपर में अल्ट्रा-लो प्रोफाइल डिज़ाइन, तीन ग्रेड के स्ट्रोक विकल्प, चार-साइड माउंटिंग और ±0.04~±0.05mm उच्च परिशुद्धता, संगत M9 श्रृंखला चुंबकीय स्विच, लघु रोबोट EOAT, सेमीकंडक्टर और 3C परिशुद्धता असेंबली ऑटोमेशन के लिए आदर्श लो-बेंडिंग-मोमेंट कॉम्पैक्ट ग्रिपिंग समाधान से सुसज्जित है।
