एमएसजेड सीरीज थ्री-पोजीशन रोटरी सिलेंडर | रैक एवं पिनियन प्रकार

एसओएलएच एमएसजेड तीन-स्थिति रैक-एंड-पिनियन वायवीय रोटरी सिलेंडर समर्पित रोटरी एक्ट्यूएटर हैं जो तीन-बिंदु लॉकिंग पोजिशनिंग (बाएं सीमा / मध्यवर्ती स्टॉप / दाएं सीमा) को प्राप्त करने के लिए इंजीनियर हैं, जो मध्य-स्टेशन स्थिति की कमी वाले पारंपरिक दो-स्थिति रोटरी सिलेंडर की सीमा को हल करते हैं। इस श्रृंखला को पूर्ण स्थिति स्विचिंग के लिए केवल एक 5/3-वे केंद्र-दबाव सोलनॉइड वाल्व की आवश्यकता होती है, जो सिस्टम लेआउट को सरल बनाने और समग्र इंजीनियरिंग लागत को कम करने के लिए जटिल दोहरे-वाल्व वायवीय सर्किट को हटा देता है। मध्यवर्ती लॉकिंग स्थिति ±10° महीन कोणीय समायोजन का समर्थन करती है, जबकि बाएँ और दाएँ यात्रा सीमाएँ 0~95° के भीतर अलग-अलग ट्यून करने योग्य होती हैं, जो लचीली बहु-कोण स्थिति प्रदान करती हैं। इसे चार विशिष्टताओं में वर्गीकृत किया गया है: बुनियादी MSZB, उच्च परिशुद्धता MSZA, रबर बफर MSZB-R और हाइड्रोलिक बफर MSZA-R। डुअल-रैक डुअल-पिस्टन आंतरिक संरचना गियर बैकलैश को प्रभावी ढंग से समाप्त करती है और लगातार स्थिति स्विचिंग के दौरान स्थिर टॉर्क आउटपुट करती है। एकीकृत रोटरी प्लेट सीधे वर्कपीस इंस्टॉलेशन के लिए आरक्षित लोकेटिंग पिन छेद के साथ आती है, जो वायरिंग और एयर टयूबिंग को अच्छी तरह से पास करने के लिए एक केंद्रीय खोखले थ्रू-होल के साथ जोड़ी जाती है। मानक साइड सेंसर खांचे तीन कार्य स्टेशनों के वास्तविक समय सिग्नल फीडबैक का एहसास करने के लिए डी-एम9बी और डी-ए93 चुंबकीय स्विच में फिट होते हैं। MSZA ±0.02 मिमी तक स्थिति सटीकता का दावा करता है, जबकि हाइड्रोलिक बफर वेरिएंट उच्च गति हेवी-ड्यूटी रोटेशन के लिए बड़ी टक्कर ऊर्जा को पूरी तरह से अवशोषित करता है। लंबे समय तक स्थिर संचालन के लिए तेल मुक्त स्व-चिकनाई डिज़ाइन को अपनाते हुए, इस रोटरी सिलेंडर को वर्कपीस सॉर्टिंग डायवर्जन, मल्टी-स्टेशन इंडेक्सिंग, इलेक्ट्रॉनिक पोजिशनिंग निरीक्षण और पैकेजिंग स्वचालित स्टीयरिंग फ्लिप प्रक्रियाओं में व्यापक रूप से तैनात किया जाता है।

जांच भेजें

उत्पाद वर्णन

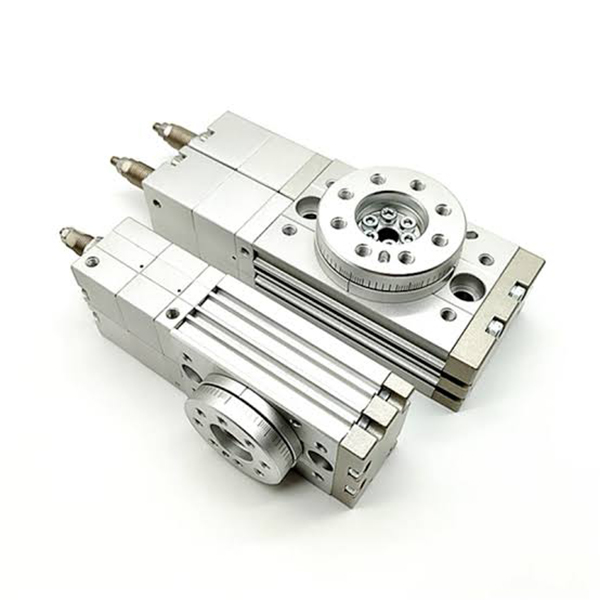

एमएसजेड सीरीज थ्री-पोजीशन रोटरी सिलेंडर | रैक और पिनियन न्यूमेटिक एक्चुएटर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

1. उत्पाद अवलोकन और मुख्य स्थिति निर्धारण

SOLH MSZ श्रृंखला एक पेशेवर रैक-एंड-पिनियन रोटरी टेबल सिलेंडर है जिसे विशेष रूप से डिज़ाइन किया गया हैतीन-स्थिति स्थिति. इसमें अद्वितीय बाएँ/मध्य/दाएँ (0° / मध्य-स्टॉप / 180°) ट्रिपल स्टॉप फ़ंक्शन की सुविधा है, जो स्थिति संबंधी समस्या को हल करता है कि मानक दो-स्थिति वाले रोटरी सिलेंडर मध्य-स्ट्रोक स्टॉपिंग प्राप्त नहीं कर सकते हैं। दोहरे-वाल्व सर्किट कॉन्फ़िगरेशन के बिना एकल 5/3-तरफा मध्य-दबाव सोलनॉइड वाल्व द्वारा नियंत्रित, यह वायवीय प्रणाली लेआउट को बहुत सरल बनाता है। मध्य स्थिति ±10° ठीक समायोजन का समर्थन करती है, जबकि दोनों छोर 0~95° कोण ट्यूनिंग का एहसास करते हैं, जिससे यह वर्कपीस डायवर्जन, सॉर्टिंग, मल्टी-स्टेशन इंडेक्सिंग और अनिवार्य मध्यवर्ती स्थिति की आवश्यकता वाले परिदृश्यों के लिए इष्टतम वायवीय समाधान बन जाता है।

1.1 श्रृंखला त्वरित चयन कोर

नमूना	सटीकता ग्रेड	बफ़र प्रकार	अनुप्रयोग परिदृश्य
एमएसजेडबी	बेसिक ग्रेड (बी)	रबर बफर	सामान्य लाइट-लोड ऑपरेशन, लागत-संवेदनशील परियोजनाएं
एमएसजेडए	उच्च परिशुद्धता (ए)	रबर बफर	परिशुद्धता स्थिति, उच्च दोहराव सटीकता आवश्यकताएँ
एमएसजेडबी-आर	बेसिक ग्रेड	अंतर्निर्मित हाइड्रोलिक बफर	उच्च गति, भारी भार और उच्च प्रभाव वाली कार्य परिस्थितियाँ
एमएसजेडए-आर	उच्चा परिशुद्धि	अंतर्निर्मित हाइड्रोलिक बफर	उच्च गति परिशुद्धता स्थिति, भारी भार तीन-स्थिति रोटेशन

मुख्य उत्पाद स्थिति निर्धारण: बहु-कोण लचीली स्थिति मांगों को पूरा करने के लिए समायोज्य मध्यवर्ती स्थिति के साथ 0° (बाएं) → मध्य (केंद्र) → 180° (दाएं) के सटीक तीन-स्टॉप रोटेशन का एहसास करता है।

2. मुख्य तकनीकी पैरामीटर (एसओएलएच मानक)

2.1 बुनियादी विशिष्टताएँ

• जनम का आकार: 10 / 20 / 30 / 50

• ऑपरेशन मोड: डबल-एक्टिंग, डुअल-रैक और पिनियन, तीन-पोजीशन मिड-स्टॉप

• कार्य का दबाव: 0.2~1.0MPa (रबड़ बफर प्रकार); 0.2~0.6MPa (हाइड्रोलिक बफर प्रकार)

• प्रूफ का दबाव: 1.05MPa

• कार्य तापमान: 0℃~60℃ (ठंडा वातावरण नहीं)

• स्विंग कोण: एकल सिरे के लिए 0~95°, कुल समायोज्य कोण 0~190°

• मध्य-स्टॉप समायोजन: केंद्रीय स्थिति के आधार पर ±10° फाइन ट्यूनिंग

• स्थिति निर्धारण सटीकता: ±0.02 मिमी (एमएसजेडए उच्च परिशुद्धता प्रकार); ±0.05मिमी (एमएसजेडबी मूल प्रकार)

• स्नेहन मोड: तेल मुक्त स्व-स्नेहन संचालन

• पोर्ट थ्रेड: M5×0.8 (10/20 बोर); एम8×1.25 (30/50 बोर)

2.2 आउटपुट टॉर्क और स्वीकार्य लोड (0.5एमपीए)

नमूना	सैद्धांतिक टोक़ (एनएम)	रेडियल लोड (एन)	अक्षीय भार (एन)	स्वीकार्य झुकने का क्षण (एनएम)
एमएसजेड10	0.78	78	74	2.4
एमएसजेड20	1.8	137	137	4.0
एमएसजेड30	3.6	363	363	5.5
एमएसजेड50	7.0	451	476	10.0

2.3 बफर ऊर्जा अवशोषण क्षमता

नमूना	रबर बफ़र (जे)	हाइड्रोलिक बफर (-आर) (जे)
10	0.007	0.039
20	0.025	0.116
30	0.048	0.294
50	0.081	1.1

3. संरचनात्मक विशेषताएं और तीन-स्थिति कार्य सिद्धांत

3.1 मुख्य संरचनात्मक लाभ

• डुअल-रैक और डुअल-पिस्टन मिड-स्टॉप संरचना: डबल रैक ड्राइविंग गियर और स्वतंत्र मध्य स्टॉप पिस्टन डिजाइन को अपनाता है, जो बैकलैश को खत्म करता है और तीन-स्थिति स्विचिंग के दौरान स्थिर और लगातार टॉर्क आउटपुट करता है।

• एकीकृत रोटरी टेबल डिजाइन: सीधे वर्कपीस माउंटिंग के लिए पोजिशनिंग पिन होल से सुसज्जित, जिसमें अतिरिक्त फिक्स्चर के बिना उच्च कठोरता और सरल और तेज़ इंस्टॉलेशन शामिल है।

• केंद्रीय खोखला थ्रू-होल: बिल्ट-इन सेंट्रल थ्रू होल (Ø6~Ø12), जो हवा के पाइप और बिजली के तारों को साफ-सुथरे तरीके से गुजरने देता है, जिससे एकीकृत वायरिंग और पाइपिंग का एहसास होता है।

• स्वतंत्र कोण समायोजन: पेशेवर समायोजन बोल्ट से सुसज्जित, बाएं/दाएं सीमा कोणों और मध्य स्टॉप स्थिति की स्वतंत्र फाइन ट्यूनिंग का समर्थन करते हुए, लचीले कोण अंशांकन का एहसास।

• मानक चुंबकीय स्विच स्लॉट: दोनों तरफ मानक आरक्षित खांचे, डी-एम9बी और डी-ए93 चुंबकीय स्विच के साथ संगत, स्वचालित सिग्नल लिंकेज के लिए बाएं/मध्य/दाएं तीन स्थितियों का वास्तविक समय में पता लगाने का एहसास।

3.2 त्रि-स्थिति नियंत्रण सिद्धांत (मुख्य लाभ)

केवल MSZ श्रृंखला की आवश्यकता हैएक 5/3-तरफ़ा मध्य-दबाव सोलनॉइड वाल्व तीन-स्थिति स्विचिंग को साकार करने के लिए, किसी दोहरे वाल्व या जटिल वायु सर्किट स्विचिंग की आवश्यकता नहीं है, जो सिस्टम संरचना को सरल बनाता है और समग्र उपकरण लागत को कम करता है।

1. बाईं स्थिति (0°): सोलनॉइड वाल्व लेफ्ट स्टेशन वायु सेवन, सिंगल-साइड वायु आपूर्ति और रिवर्स-साइड निकास, रोटरी टेबल को 0° बाईं सीमा स्थिति पर सटीक रूप से लॉक करने के लिए प्रेरित करता है।

2. सही स्थिति (180°): सोलेनॉइड वाल्व राइट स्टेशन एयर इनटेक, रिवर्स एयर सर्किट एक्शन, रोटरी टेबल को घुमाने और 180° दाईं सीमा स्थिति पर लॉक करने के लिए प्रेरित करता है।

3. मध्य स्टॉप स्थिति (एम): सोलनॉइड वाल्व मध्य स्टेशन, सिलेंडर के दोनों किनारों पर एक साथ दबाव डाला जाता है। रोटरी पिस्टन बल संतुलन बनाए रखता है, और स्वतंत्र मिड-स्टॉप पिस्टन स्थिर मध्यवर्ती स्थिति को साकार करते हुए, पूर्व निर्धारित मध्य स्थिति पर टेबल को धक्का देता है और लॉक कर देता है।

4. पूर्ण मॉडल नामकरण नियम

विशिष्ट मॉडल कोड: MSZB20-R-एम9बीएल

कोड खंड	परिभाषा
एमएसजेड	तीन-स्थिति रैक और पिनियन रोटरी टेबल सिलेंडर श्रृंखला
बी ० ए	परिशुद्धता ग्रेड: बी = मूल प्रकार; ए=उच्च परिशुद्धता प्रकार
20	बोर का आकार: 10/20/30/50
-आर	हाइड्रोलिक बफ़र (कोई कोड नहीं = मानक रबर बफ़र)
-एम9बीएल	चुंबकीय स्विच सहायक (D-M9B, D-A93 के साथ संगत)

5. चयन नियम और विशिष्ट अनुप्रयोग

5.1 चयन प्राथमिकता नियम

1. स्थिति की मांग पहले: तीन-स्थिति (बाएं/मध्य/दाएं) स्टॉप की आवश्यकता वाली कार्य स्थितियों के लिए एमएसजेड श्रृंखला चुनें; MSQ/HRQ दो-स्थिति वाले रोटरी सिलेंडर लागू नहीं हैं।

2. परिशुद्धता मिलान: उच्च-दोहराव स्थिति परिदृश्यों के लिए MSZA उच्च-परिशुद्धता प्रकार का चयन करें; सामान्य सार्वभौमिक परिदृश्यों के लिए लागत प्रभावी MSZB बुनियादी प्रकार चुनें।

3. गति एवं भार मिलान: उच्च गति, भारी भार और उच्च प्रभाव संचालन के लिए -आर हाइड्रोलिक बफर प्रकार को अपनाएं; कम गति वाले प्रकाश-भार संचालन के लिए मानक रबर बफर पर्याप्त है।

4. लोड सत्यापन: जाम और स्थिति विचलन से बचने के लिए सख्ती से सुनिश्चित करें कि वास्तविक रेडियल भार, अक्षीय भार और झुकने का क्षण स्वीकार्य मूल्यों से कम है।

5.2 विशिष्ट अनुप्रयोग परिदृश्य

• वर्कपीस डायवर्जन और छँटाई: 0°/90°/180° मल्टी-एंगल स्विचिंग के साथ मध्य स्थिति और बाएँ/दाएँ सामग्री वितरण का एहसास करें।

• मल्टी-स्टेशन इंडेक्सिंग: स्वचालित असेंबली, डिटेक्शन और प्रोसेस ट्रांसफर स्टेशनों के लिए तीन-स्थिति स्विचिंग।

• वर्कपीस फ्लिप और स्टीयरिंग: 0° → मध्य → 180° प्रगतिशील घुमाव के माध्यम से स्थिर फ़्लिपिंग और स्टीयरिंग क्रियाएं पूरी करें।

• इलेक्ट्रॉनिक एवं पैकेजिंग स्वचालन: बोतल के ढक्कन को कसने, चिप पोजीशनिंग, मल्टी-एंगल उत्पाद का पता लगाने और सटीक पैकेजिंग उपकरण पर लागू किया जाता है।

6. एमएसजेड बनाम एमएसक्यू कोर अंतर तुलना

विशेषता	एमएसजेड (तीन-स्थिति रोटरी सिलेंडर)	MSQ (दो-स्थिति रोटरी सिलेंडर)
स्थिति रोकें	3 पद (बाएं/मध्य/दाएं)	2 स्थिति (0° / 180°)
नियंत्रण वॉल्व	सिंगल 5/3-वे मध्य-दबाव सोलनॉइड वाल्व	सिंगल 5/2-वे सोलनॉइड वाल्व
मध्य स्टॉप फ़ंक्शन	बिल्ट-इन मिड-स्टॉप पिस्टन, ±10° एडजस्टेबल	कोई मध्य स्टॉप संरचना नहीं
आंतरिक संरचना	दोहरी रैक + स्वतंत्र मिड-स्टॉप पिस्टन	दोहरी रैक संरचना (कोई मध्य-स्टॉप घटक नहीं)
लागू परिदृश्य	अनिवार्य मध्यवर्ती स्थिति, वर्कपीस डायवर्जन और मल्टी-स्टेशन इंडेक्सिंग की आवश्यकता वाले परिदृश्य	पारंपरिक सरल 0°↔180° प्रत्यागामी घूर्णन

एक वाक्य सारांश

एसओएलएच एमएसजेड श्रृंखला तीन-स्थिति रैक-एंड-पिनियन रोटरी सिलेंडर एकल-वाल्व सरल नियंत्रण, समायोज्य मध्य कोण और उच्च दोहराव सटीकता के साथ विशेष बाएं / मध्य / दाएं ट्रिपल स्टॉप पोजिशनिंग प्राप्त करता है, जो स्वचालित सॉर्टिंग, इंडेक्सिंग और मल्टी-एंगल पोजिशनिंग उपकरण के लिए पेशेवर अनुकूलित समाधान है।
