ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

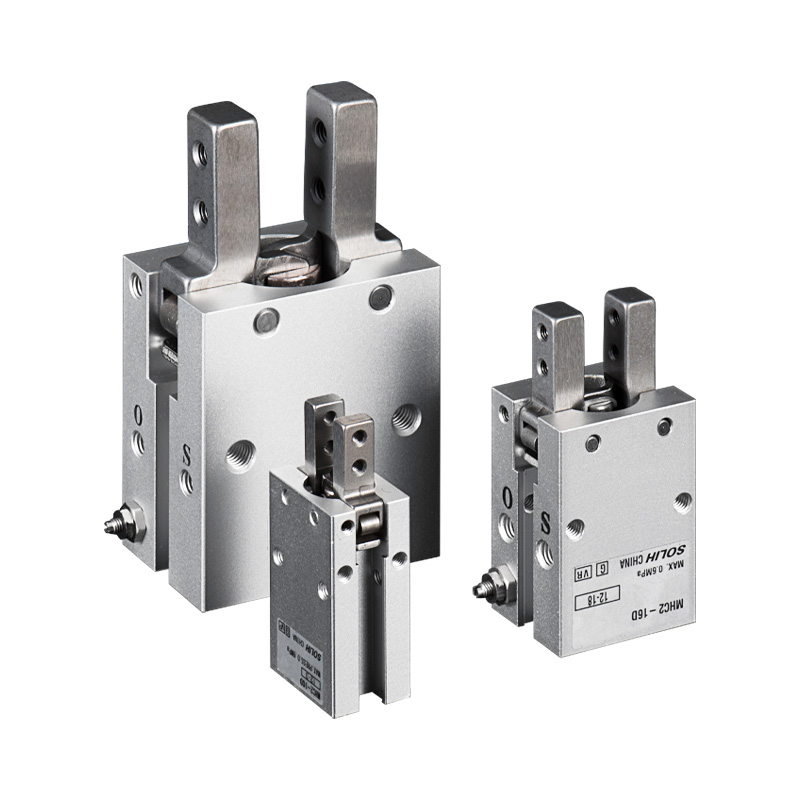

SOLH MHC2 श्रृंखला मानक धुरी कोणीय 2-जबड़े वायवीय ग्रिपर है। घुमाव तंत्र को धकेलने वाले दोहरे पिस्टन द्वारा संचालित, जबड़े रैखिक समानांतर यात्रा के बजाय निचले धुरी बिंदु के चारों ओर घूमते हैं। अधिकतम जबड़ा स्विंग कोण: 30°. उपलब्ध बोर आकार: 6/10/16/20/25 मिमी। दो ऑपरेशन वेरिएंट: डबल एक्टिंग (डी) और सिंगल एक्टिंग सामान्य रूप से ओपन (एस)। गति विनियमन के लिए अंतर्निहित समायोज्य थ्रॉटल वाल्व। खुले/बंद स्थिति फीडबैक के लिए M9BW श्रृंखला चुंबकीय स्विच के साथ संगत। आयातित एमएचसी2 के साथ सीधा आयामी आदान-प्रदान
MHZ2 समानांतर ग्रिपर का पूरक: MHZ2 = जबड़े का रैखिक अनुवाद; MHC2 = रोटरी स्विंग जबड़े। संकीर्ण गहराई वाले इंस्टॉलेशन स्थान और बाहरी तरफ वर्कपीस पकड़ने वाले अनुप्रयोगों के लिए आदर्श।

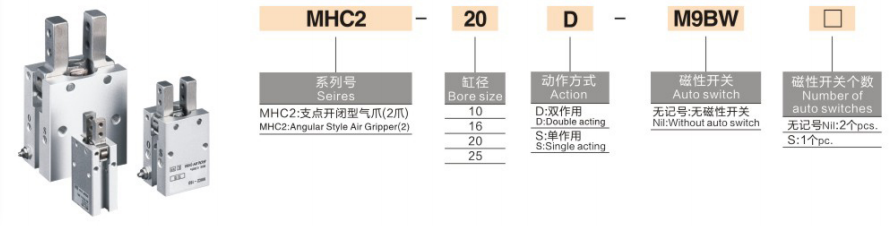

1. प्रारूप: MHC2 - 16 D - □ - M9BW - □
- एमएचसी2: श्रृंखला कोड, मानक धुरी कोणीय ग्रिपर
-- 16: बोर का आकार: 6 / 10 / 16 / 20 / 25 मिमी
-- ऑपरेशन मोड
* डी: डबल एक्टिंग - एयर सप्लाई क्लैंप, रिवर्स एयर रिलीज; उच्च क्लैंपिंग टॉर्क, मुख्यधारा सार्वभौमिक प्रकार
* एस: सिंगल एक्टिंग नो सामान्य रूप से खुला - वायु आपूर्ति क्लैंप; एयर कट होने पर स्प्रिंग स्वचालित रूप से वर्कपीस को रिलीज़ कर देता है
ध्यान दें: मानक एमएचसी2 एकल अभिनय सामान्य रूप से बंद (एनसी) संस्करण प्रदान नहीं करता है
- मध्य खंड: बॉडी विकल्प (MHCA2 शॉर्ट बॉडी / एंड पोर्ट वैरिएंट; रिक्त = मानक साइड पोर्ट बेस मॉडल)
- M9BW: चुंबकीय स्विच
* खाली = कोई स्विच नहीं (चुंबकीय रिंग पहले से स्थापित, केवल माउंटिंग स्लॉट आरक्षित)
* M9BW / M9BL = स्थिति प्रतिक्रिया के लिए सार्वभौमिक ठोस-अवस्था चुंबकीय स्विच
- प्रत्यय: चुंबकीय स्विच की मात्रा
* खाली = 2 पीसी मानक (क्लैंप और रिलीज स्थिति दोनों का पता लगाएं)
* एस = केवल 1 एकल चुंबकीय स्विच
2. मानक आदेश उदाहरण
MHC2-16D-M9BW：MHC2 मानक कोणीय धुरी ग्रिपर, बोर 16, डबल एक्टिंग, 2 पीसी M9BW चुंबकीय स्विच, मानक साइड पोर्ट बॉडी।
1. पिवट रॉकर स्विंग तंत्र
जबड़े निचली धुरी के चारों ओर घूमते हैं। खोलते समय जबड़े की नोकें बाहर की ओर फैलती हैं। बाहरी साइड क्लैम्पिंग के लिए बिल्कुल सही जहां समानांतर ग्रिपर अपर्याप्त गहराई वाले स्थान के कारण यांत्रिक हस्तक्षेप का जोखिम उठाते हैं। स्विंग रेंज: +30° ~ -10°.
2. सममित दोहरी पिस्टन ड्राइव
बड़ा क्लैम्पिंग टॉर्क उत्पन्न करता है; दोनों जबड़े संतुलित भार के साथ समकालिक रूप से झूलते हैं। अंतर्निर्मित वन-वे थ्रॉटल वाल्व, खुलने/बंद होने के वेग को समायोजित करने के लिए किसी अतिरिक्त गति नियंत्रण फिटिंग की आवश्यकता नहीं है।
3. कम ऊंचाई वाली कॉम्पैक्ट बॉडी
पतली रूपरेखा, लघु रोबोट एंड इफ़ेक्टर और तंग कैबिनेट स्थापना के लिए बढ़िया।
4. तेल मुक्त संचालन
फैक्ट्री में पहले से भरा हुआ लंबे समय तक चलने वाला ग्रीस, निरंतर साइकिल चलाने के लिए सूखी फ़िल्टर की गई संपीड़ित हवा के साथ संगत।
5. चुंबकीय स्थिति का पता लगाने के लिए तैयार
अंतर्निर्मित चुंबकीय रिंग, वर्कपीस की उपस्थिति के निर्णय के लिए जबड़े की स्थिति के संकेत को पीएलसी तक पहुंचाने के लिए M9BW स्विच के साथ सहयोग करें।
6. मल्टी-डायरेक्शनल माउंटिंग बेस
निचली सतह पर पिन छेद और टैप किए गए माउंटिंग छेद का पता लगाना; क्षैतिज और ऊर्ध्वाधर माउंटिंग समर्थित। विस्तारित कस्टम फिक्स्चर को जबड़े पर फिट किया जा सकता है।
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| लागू माध्यम |
फ़िल्टर की गई सूखी संपीड़ित हवा (तेल मुक्त संचालन) |
| परिचालन दाब |
दोहरा अभिनय डी: 0.15 ~ 0.7 एमपीए / एकल अभिनय एस संख्या: 0.25 ~ 0.7 एमपीए |
| अधिकतम स्विंग कोण |
एकल जबड़ा: 30° (+30° ~ -10°) |
| स्थिति सटीकता दोहराएँ |
±0.02 मिमी |
| अधिकतम परिचालन आवृत्ति |
180 चक्र प्रति मिनट (सीपीएम) |
| परिवेश का तापमान |
-10℃ ~ +60℃ (पाइप के अंदर कोई बर्फ नहीं) |
| एयर पोर्ट थ्रेड |
बोर 6: एम3×0.5 / बोर 10/16/20/25: एम5×0.8 |
| यांत्रिक सेवा जीवन |
≥8 मिलियन खुले-बंद चक्र |
क्लैंपिंग टॉर्क टेबल @0.5MPa (यूनिट: N·m)
|
जनम का आकार |
डबल एक्टिंग डी टॉर्क |
सिंगल एक्टिंग एस नो टॉर्क |
|
6 |
0.038 |
0.024 |
|
10 |
0.10 |
0.070 |
|
16 |
0.39 |
0.31 |
|
20 |
0.70 |
0.54 |
|
25 |
1.36 |
1.08 |
|
तुलना आयाम |
MHC2 धुरी कोणीय स्विंग ग्रिपर |
MHZ2 रैखिक समानांतर ग्रिपर |
| जबड़े की गति |
धुरी बिंदु के चारों ओर रोटरी स्विंग (कोणीय प्रकार) |
तुल्यकालिक क्षैतिज रैखिक अनुवाद |
| पसंदीदा क्लैम्पिंग विधि |
वर्कपीस की बाहरी रैपिंग क्लैम्पिंग |
बाहरी क्लैंपिंग और आंतरिक ग्रिपिंग दोनों उपलब्ध हैं |
| स्थान की आवश्यकता |
युक्तियाँ खुलने पर बाहर की ओर फैलती हैं, सीमित गहराई वाले स्टेशनों के लिए उपयुक्त हैं |
अतिरिक्त पार्श्व रैखिक यात्रा मंजूरी की आवश्यकता है |
| स्थिति सटीकता |
±0.02मिमी |
±0.01मिमी (उच्च परिशुद्धता) |
| लोड विशेषता |
लीवर संरचना; लंबे फिक्स्चर के साथ क्लैम्पिंग बल तेजी से गिरता है |
रैखिक गाइड डिजाइन; क्लैम्पिंग बल फिक्स्चर की लंबाई से अप्रभावित रहता है |
| विशिष्ट परिदृश्य |
बाहरी तरफ छोटे हिस्सों को पकड़ना, साइड फीडिंग टूलींग |
बाहरी तरफ छोटे हिस्सों को पकड़ना, साइड फीडिंग टूलींग |
1. ऑपरेशन मोड चयन
- 24 घंटे निरंतर बड़े पैमाने पर स्वचालन, अधिकतम क्लैंपिंग टॉर्क की मांग → डी डबल एक्टिंग (पसंदीदा मुख्यधारा)
- हॉट प्रेसिंग / स्टैम्पिंग स्टेशन, बिजली की हानि के बाद वर्कपीस को कुचलने से बचाने के लिए ऑटो रिलीज़ → एस सिंगल एक्टिंग नं
एनसी पावर-ऑफ होल्ड प्रकार के बिना एमएचसी2 मानक श्रृंखला। यदि बिजली कटौती के बाद स्थायी क्लैंपिंग की आवश्यकता है, तो MHZ2-C श्रृंखला का चयन करें।
2. काम करने की स्थिति का निर्णय
✅ MHC2 को प्राथमिकता दें यदि:
- सीमित उपकरण गहराई; समानांतर रैखिक ग्रिपर यात्रा के दौरान फ्रेम के साथ हस्तक्षेप करता है
- साइड फीडिंग प्रक्रिया, बाहरी परिधि से वर्कपीस को पकड़ें
- छोटे प्लास्टिक हाउसिंग, बोतल के ढक्कन, ट्यूबलर भागों के लिए बाहरी क्लैंपिंग
- मिनी रोबोट ईओएटी को अल्ट्रा-थिन कॉम्पैक्ट ग्रिपर आउटलाइन की आवश्यकता होती है
❌ इसके बजाय MHZ2 चुनें यदि:
- वर्कपीस को रोटरी टॉर्क के बिना केंद्रित स्थिर क्लैंपिंग की आवश्यकता होती है
- लंबे समय तक विस्तारित कस्टम फिक्स्चर की आवश्यकता है (गंभीर टोक़ क्षीणन जोखिम)
- अल्ट्रा-हाई रिपीट पोजिशनिंग ±0.01 मिमी अनिवार्य है
- पावर-ऑफ स्थायी क्लैंपिंग (एनसी सामान्य रूप से बंद) की आवश्यकता है
3. सिग्नल डिटेक्शन विकल्प
- पीएलसी वर्कपीस पहचान के साथ पूरी तरह से स्वचालित उत्पादन लाइन → M9BW चुंबकीय स्विच से लैस
- स्वचालित तर्क के बिना सरल मैनुअल फिक्स्चर → स्विच के बिना मूल मॉडल
- 3सी ऑटोमेशन: प्लास्टिक हाउसिंग और कनेक्टर्स की बाहरी क्लैंपिंग, लघु घटक असेंबली
- पैकेजिंग मशीनरी: बोतल कैप चुनना, छोटे सामग्री बक्सों का पार्श्व स्थानांतरण
- निरीक्षण टूलींग: ट्यूबलर और बेलनाकार वर्कपीस के लिए बाहरी स्थिति
- साइड पिक और सीमित स्थान में रखने के लिए मिनी रोबोट एंड इफ़ेक्टर
- इंजेक्शन मोल्डिंग सहायक उपकरण: सूक्ष्म प्लास्टिक भागों को डिमोल्ड करना और चुनना
1. सर्किट 1: सामान्य डबल एक्टिंग ग्रिपर सर्किट
एएफसी वायु सेवा इकाई → 4V210 5/2 सोलनॉइड वाल्व → PU6 ट्यूबिंग → MHC2 कोणीय ग्रिपर (M9BW स्विच PLC इनपुट से जुड़े हुए)
2. सर्किट 2: एकल अभिनय सामान्य रूप से खुला सुरक्षा सर्किट (बिजली हानि के बाद स्वचालित रिलीज)
- एआर प्रेशर रेगुलेटर → 3V 3/2 सोलनॉइड वाल्व → MHC2-XXS सिंगल एक्टिंग नो ग्रिपर
- एएफ श्रृंखला 5μm परिशुद्धता एयर फिल्टर अपस्ट्रीम स्थापित करें; धुरी जोड़ में धूल प्रवेश करने से जाम हो जाएगा।
- फिक्सचर एक्सटेंशन की लंबाई कम करें; लंबे फिक्स्चर से प्रभावी बल में गंभीर कमी आती है और वर्कपीस के फिसलने का खतरा होता है।
- विलक्षण भारी भार से बचें; एकतरफा बल धुरी पिनों के घिसाव को तेज करता है।
- अंतर्निर्मित थ्रॉटल द्वारा जबड़े की गति को धीरे-धीरे समायोजित करें; तीव्र उच्च गति प्रभाव वर्कपीस को नुकसान पहुंचाएगा।
- मानक सील मजबूत एसिड, क्षार और कार्बनिक सॉल्वैंट्स के प्रति प्रतिरोधी नहीं हैं; संक्षारक वातावरण के लिए फ्लोरीन रबर सील अनुकूलित संस्करण।
SOLH MHC2 पिवट एंगुलर स्विंग न्यूमेटिक ग्रिपर डी/एस ऑपरेशन मोड और बिल्ट-इन स्पीड थ्रॉटल के साथ रॉकर रोटरी जॉ मैकेनिज्म को अपनाता है, संकीर्ण-गहराई वाले स्टेशनों में बाहरी साइड रैपिंग क्लैंपिंग के लिए कॉम्पैक्ट लो-प्रोफाइल, M9BW चुंबकीय स्विच के साथ संगत, बोतल कैप, प्लास्टिक हाउसिंग और 3C, पैकेजिंग और लघु रोबोट ऑटोमेशन उपकरण पर छोटे घटक साइड ग्रैबिंग के लिए व्यापक रूप से उपयोग किया जाता है।
