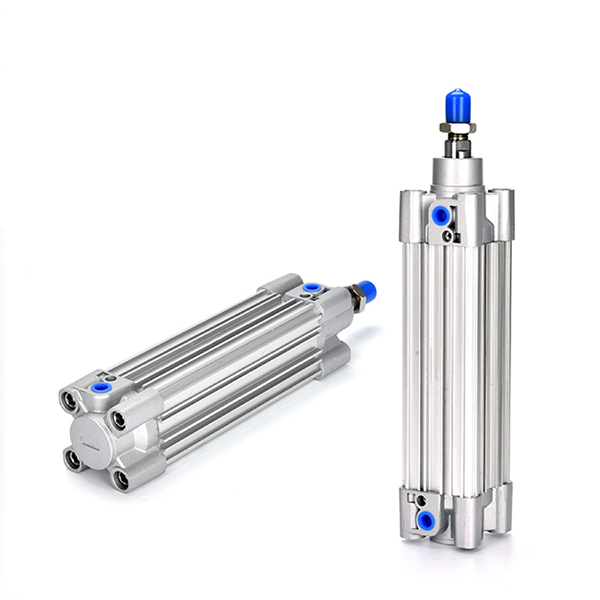

CP96S श्रृंखला मानक सिलेंडर

SOLH CP96S टाई रॉड प्रोफाइल सिलेंडर ISO15552 और VDMA24562 मानकों का अनुपालन करता है, जो मूल CP96S श्रृंखला के साथ पूरी तरह से विनिमेय है। एडजस्टेबल एयर कुशन और रबर पैड के संयोजन वाले दोहरे बफर सिस्टम के साथ डिज़ाइन किया गया, यह 50 ~ 1000 मिमी / सेकंड पर उच्च गति और उच्च आवृत्ति पारस्परिकता के तहत कम शोर और हल्का प्रभाव प्राप्त करता है। अंतर्निर्मित टाई-रॉड एल्यूमीनियम बैरल उच्च कठोरता और उत्कृष्ट ऑफसेट लोड प्रतिरोध के साथ पारंपरिक टाई रॉड सिलेंडर की तुलना में 15% हल्का है। वेरिएंट में सिंगल रॉड स्टैंडर्ड टाइप और CP96SD एंटी-टोरसन डबल रॉड मॉडल शामिल हैं। M9B/A93 सेंसर के लिए अंतर्निर्मित चुंबकीय रिंग वैकल्पिक; उच्च तापमान और स्टेनलेस स्टील पिस्टन रॉड संस्करण उपलब्ध हैं। बोर φ32~125मिमी, 2000मिमी तक अनुकूलित स्ट्रोक। वैश्विक उपकरण प्रतिस्थापन के लिए मशीन टूल्स और हेवी-ड्यूटी पैकेजिंग स्वचालन पर व्यापक रूप से उपयोग किया जाता है।

जांच भेजें

उत्पाद वर्णन

CP96S श्रृंखला ISO15552 मानक वायवीय सिलेंडर (दोहरी हेवी-ड्यूटी कुशन)

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

SOLH CP96S श्रृंखला टाई रॉड सिलेंडर ISO15552 / VDMA24562 अंतर्राष्ट्रीय मानक का अनुपालन करता है। डुअल कुशन सिस्टम (एडजस्टेबल एयर कुशन + रबर बफर पैड) से लैस एल्यूमीनियम प्रोफाइल बैरल को अपनाता है। इसमें कम शोर, उच्च कठोरता, उच्च गति, उच्च आवृत्ति प्रत्यागामी और लंबे स्ट्रोक हेवी-ड्यूटी स्वचालन अनुप्रयोगों के लिए उपयुक्त विशेषताएं हैं। मूल CP96S श्रृंखला के साथ प्रत्यक्ष यांत्रिक इंटरचेंज।

मुख्य संरचना एवं डिज़ाइन सुविधाएँ

1. संरचना: बिल्ट-इन टाई रॉड्स के साथ प्रोफाइल बैरल, पारंपरिक टाई रॉड सिलेंडरों की तुलना में 15% हल्का। डुअल कुशन अंतिम प्रभाव को काफी हद तक अवशोषित करता है और ऑपरेशन के शोर को कम करता है।

2. सामग्री: हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, हाई-स्ट्रेंथ एंड कैप, हार्ड क्रोम प्लेटेड पिस्टन रॉड। पहनने के लिए प्रतिरोधी और लंबी सेवा जीवन।

3. ऑपरेशन वेरिएंट

- CP96S: सिंगल रॉड डबल एक्टिंग मानक मॉडल

- CP96SD (प्रत्यय W): डबल रॉड डबल एक्टिंग, उत्कृष्ट एंटी-टोरसन प्रदर्शन

- प्रत्यय -एस: चुंबकीय स्विच के लिए अंतर्निहित चुंबकीय अंगूठी

4. कुशन सिस्टम: एयर कुशन + रबर कम्पोजिट बफर, 50 ~ 1000 मिमी / सेकंड हाई-स्पीड साइक्लिंग के लिए बिल्कुल सही।

5. उच्च कठोरता: सटीक मशीनीकृत अंत टोपियां, छोटे पिस्टन रॉड विक्षेपण, मजबूत ऑफसेट लोड प्रतिरोध।

6. सेंसर ग्रूव: M9B, A93 श्रृंखला चुंबकीय स्विच के लिए आरक्षित स्लॉट।

7. विनिमेयता: आईएसओ15552 मानक आयाम, एसई, एसएआई, डीएनसी श्रृंखला सहायक उपकरण के साथ संगत।

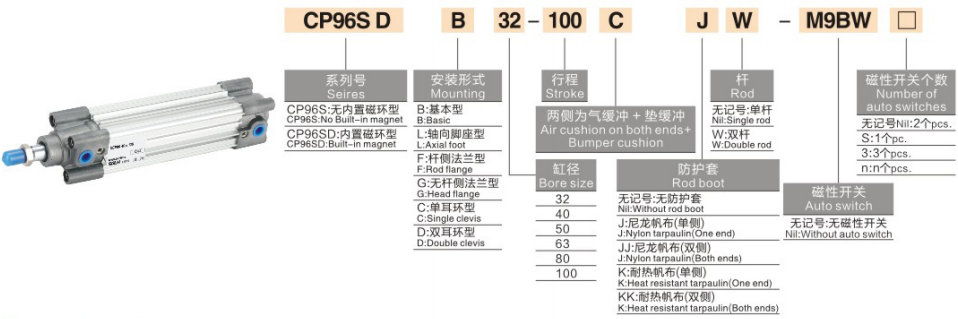

पूर्ण मॉडल कोडिंग नियम

1. मॉडल उदाहरण：CP96SB40-100W-S

खंड	कोड	परिभाषा
CP96S	शृंखला कोड	ISO15552 टाई रॉड प्रोफाइल सिलेंडर
B	माउंटिंग कोड	बी=बेसिक; एल=पैर; एफ=रॉड निकला हुआ किनारा; जी=कैप निकला हुआ किनारा; सी=एकल कुंडा; डी=डबल क्लीविस
40	जनम का आकार	φ32/40/50/63/80/100/125 मिमी
100	स्ट्रोक की लंबाई	मानक: 25 ~ 800 मिमी, अनुकूलित अधिकतम 2000 मिमी
W	डबल रॉड मार्क	सिंगल रॉड के लिए W निकालें
-एस	चुंबक विकल्प	अंतर्निर्मित चुंबकीय वलय

2. मानक आदेश उदाहरण

- CP96SB50-200-S: बोर50, स्ट्रोक200, सिंगल रॉड, चुंबक के साथ मूल प्रकार

- CP96SF63-150W: बोर63, स्ट्रोक150, डबल रॉड, रॉड साइड फ्लैंज माउंट

मुख्य तकनीकी विशिष्टताएँ

पैरामीटर आइटम	विनिर्देश
बोर रेंज	φ32,40,50,63,80,100,125 मिमी
परिचालन दाब	0.05~1.0 एमपीए
प्रूफ का दबाव	1.5 एमपीए
परिवेश का तापमान	-20~+70℃; चुंबक सुसज्जित: -10~+60℃
पिस्टन गति	50~1000 मिमी/सेकेंड
तकिया	एडजस्टेबल एयर कुशन + दोनों सिरों पर रबर पैड
एयर पोर्ट थ्रेड	G1/8 ~ G3/4 बोर पर निर्भर करता है
स्नेहन	पूर्व-चिकनाई, तेल मुक्त संचालन
स्ट्रोक सहनशीलता	≤500मिमी:0~+2.0मिमी；501~1000मिमी:0~+2.4मिमी

सैद्धांतिक जोर और खींच बल @0.5MPa (एकल रॉड, इकाई:एन)

बोर (मिमी)	जोर (एन)	खींचो बल (एन)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउंटिंग प्रकार और व्युत्पन्न मॉडल

1. बढ़ते विकल्प

- बेसिक, फ़ुट माउंट, फ्रंट/रियर फ्लैंज, सिंगल/डबल क्लीविस।

2. मुख्य व्युत्पन्न श्रृंखला

- CP96S / CP96SD: सिंगल रॉड और डबल रॉड मॉडल

- CP96SK: उच्च तापमान अनुकूलित सिलेंडर

- CP96SR: हल्के संक्षारण वातावरण के लिए स्टेनलेस स्टील पिस्टन रॉड

3-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर चयन: आवश्यक थ्रस्ट की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; उच्च गति और कम शोर की मांग के लिए CP96S को प्राथमिकता दें।

2. स्ट्रोक की पुष्टि: 10~20 मिमी सुरक्षा मार्जिन जोड़ें; अधिकतम मानक स्ट्रोक 800 मिमी, 2000 मिमी तक अनुकूलित।

3. कॉन्फ़िगरेशन मिलान

-- स्थिति प्रतिक्रिया: M9B/A93 चुंबकीय स्विच के साथ -S चुंबक मॉडल चुनें;

- माउंटिंग: क्षैतिज भारी भार के लिए एल फुट माउंट; ऊर्ध्वाधर स्थापना के लिए एफ निकला हुआ किनारा;

- विशेष वातावरण: उच्च तापमान के लिए CP96SK, संक्षारक स्थिति के लिए CP96SR का चयन करें।

एक वाक्य सारांश

SOLH CP96S ISO15552 टाई रॉड सिलेंडर दोहरी वायु और रबर कुशन, उच्च गति कम शोर, मजबूत एंटी-ऑफसेट लोड क्षमता, उच्च आवृत्ति निर्यात स्वचालन उपकरण के लिए आदर्श हेवी-ड्यूटी लीनियर एक्चुएटर से सुसज्जित है।
