ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
एसओएलएच एससी श्रृंखला टाई-रॉड मानक सिलेंडर, मूल मॉडल सिंगल रॉड डबल एक्टिंग प्रकार है। चार टाई रॉड्स कठोर संरचना, पूर्ण माउंटिंग सहायक उपकरण, विस्तृत स्ट्रोक रेंज के लिए फ्रंट और रियर एंड कैप को लॉक करती हैं। स्वचालन लाइनों में धक्का देने, सामग्री संभालने और स्थिति निर्धारण के लिए व्यापक रूप से उपयोग किया जाता है, जो सबसे लोकप्रिय किफायती मानक वायवीय सिलेंडर है।
- संरचना: चार टाई छड़ें एल्यूमीनियम बैरल और अंत कैप, उच्च कठोरता, विरोधी प्रभाव, स्थिर दीर्घकालिक संचालन को जोड़ती हैं।
- अभिनय प्रकार: एकल रॉड डबल अभिनय, द्विदिश आउटपुट बल।
- सामग्री: हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, द्विदिश पिस्टन सील; हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड।
- कुशन: प्रभाव और ऑपरेशन के शोर को कम करने के लिए दोनों सिरों पर एडजस्टेबल एयर कुशन।
- सेंसर इंस्टालेशन: पिस्टन की स्थिति का पता लगाने के लिए सीएमएसजी/डीएमएसजी/ईएमएसजी चुंबकीय स्विच के लिए टाई रॉड क्षेत्र पर सेंसर खांचे।
-- लाभ: ISO15552 प्रोफ़ाइल सिलेंडर की तुलना में समान बोर आकार के तहत छोटी बॉडी लंबाई, लागत प्रतिस्पर्धी।

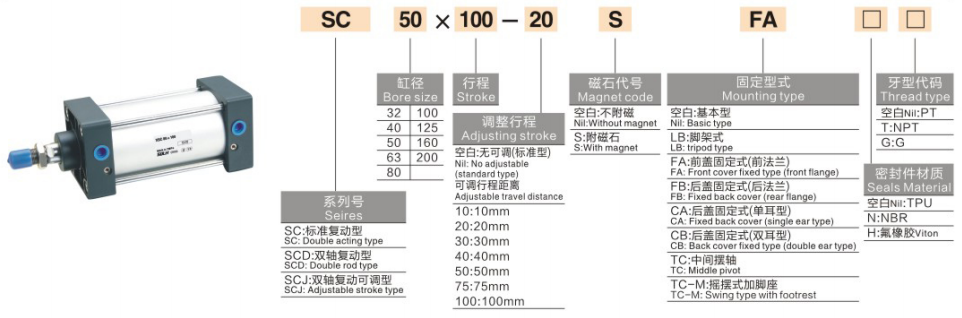

1. मॉडल उदाहरण：SC50×100-S
|
खंड |
कोड |
परिभाषा |
| अनुसूचित जाति |
शृंखला कोड |
टाई रॉड सिंगल रॉड डबल एक्टिंग सिलेंडर |
|
50 |
बोर का आकार (मिमी) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
स्ट्रोक की लंबाई |
मानक: 25 ~ 1000 मिमी, अनुकूलित लंबा स्ट्रोक उपलब्ध है |
| -एस |
चुंबक विकल्प |
अंतर्निर्मित चुंबकीय वलय; गैर-चुंबक संस्करण के लिए प्रत्यय हटाएँ |
2. व्युत्पन्न मॉडल
- एससीडी: डबल रॉड डबल एक्टिंग, एंटी-टोरसन
- एससीजे: समायोज्य स्ट्रोक के साथ डबल रॉड
- एससीएफ: एकीकृत सोलनॉइड वाल्व सिलेंडर
- एससीएल: लॉक करने योग्य सिलेंडर, हवा बंद होने पर लोड को पकड़ना
3. मानक आदेश उदाहरण
-- एससी63×150-एस: बोर63, स्ट्रोक150, अंतर्निर्मित चुंबक, मूल प्रकार
-- एससीजे40×200-एस: बोर40, स्ट्रोक200, समायोज्य स्ट्रोक, चुंबक के साथ
|
पैरामीटर आइटम |
विनिर्देश |
| अभिनय प्रकार |
सिंगल/डबल रॉड डबल एक्टिंग |
| परिचालन दाब |
0.15~1.0 एमपीए (अनुशंसित:0.5~0.6 एमपीए) |
| प्रूफ का दबाव |
1.5 एमपीए |
| परिवेश का तापमान |
-20 ~ +70℃; 150℃ तक उच्च तापमान संस्करण वैकल्पिक |
| पिस्टन गति |
30~800 मिमी/सेकेंड |
| तकिया |
दोनों सिरों पर एडजस्टेबल एयर कुशन |
| एयर पोर्ट थ्रेड |
G1/8 ~ G1/2 (बोर पर निर्भर करता है) |
| स्नेहन |
पूर्व-चिकनाई, तेल मुक्त संचालन |
|
बोर (मिमी) टी |
ह्रस्ट (एन) |
लगभग। क्षैतिज भार (किग्रा) |
लगभग। लंबवत भार (किग्रा) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. बढ़ते विकल्प
-- मूल प्रकार, एफए/एफबी फ्लैंज, सीए/सीबी क्लीविस, एलबी फुट माउंट, टीसी/टीसीएम1 ट्रूनियन।
2. वैकल्पिक सहायक उपकरण
- फ्लोटिंग ज्वाइंट, रॉड आई, आई/वाई/यू/एफ कनेक्टर, सीएमएसजी/डीएमएसजी/ईएमएसजी चुंबकीय स्विच।
1. बोर चयन: लोड, आरक्षित ≥50% सुरक्षा मार्जिन के आधार पर आवश्यक थ्रस्ट की गणना करें; कैंटिलीवर/ऑफ़सेट लोड के लिए आकार अपग्रेड करें।
2. स्ट्रोक की पुष्टि: प्रभावी यात्रा पर 10~20 मिमी सुरक्षा मार्जिन जोड़ें; अधिकतम मानक स्ट्रोक 1000 मिमी।
3. कॉन्फ़िगरेशन मिलान
- स्थिति प्रतिक्रिया: -एस चुंबक मॉडल चुनें और चुंबकीय स्विच से मिलान करें;
-- माउंटिंग: मशीन लेआउट के अनुसार फ्लैंज/फुट/क्लीविस का चयन करें;
- विशेष कार्य: डबल रॉड के लिए एससीडी, समायोज्य स्ट्रोक के लिए एससीजे, लोड लॉकिंग के लिए एससीएल।
एडजस्टेबल एयर कुशन और प्रचुर माउंटिंग विकल्पों के साथ एसओएलएच एससी श्रृंखला किफायती टाई रॉड मानक सिलेंडर, सामान्य स्वचालन पुशिंग, ट्रांसफरिंग और पोजिशनिंग कार्यों के लिए आदर्श कम लागत वाला रैखिक एक्चुएटर।
