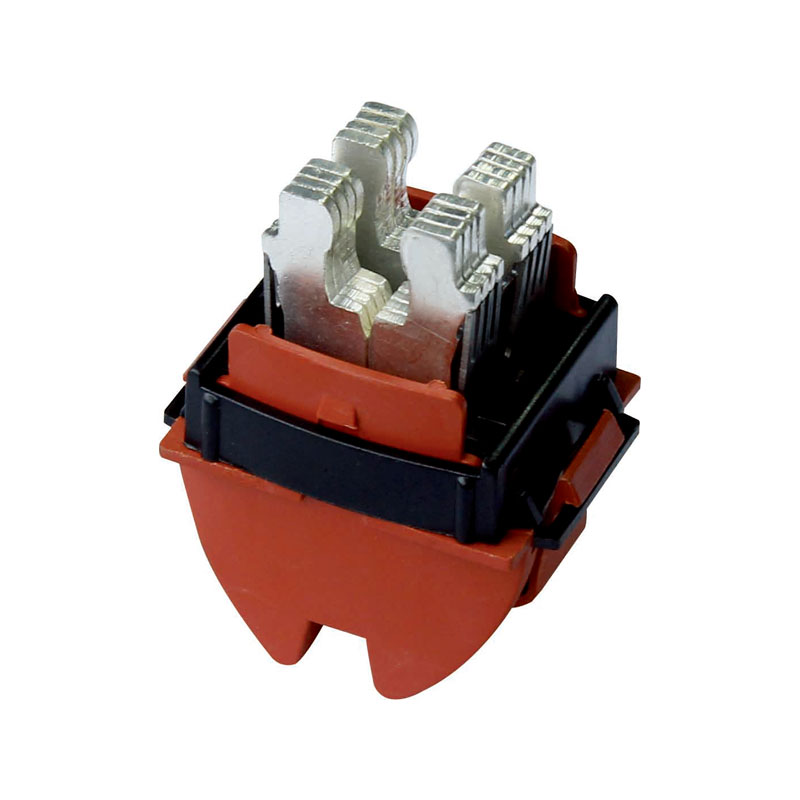

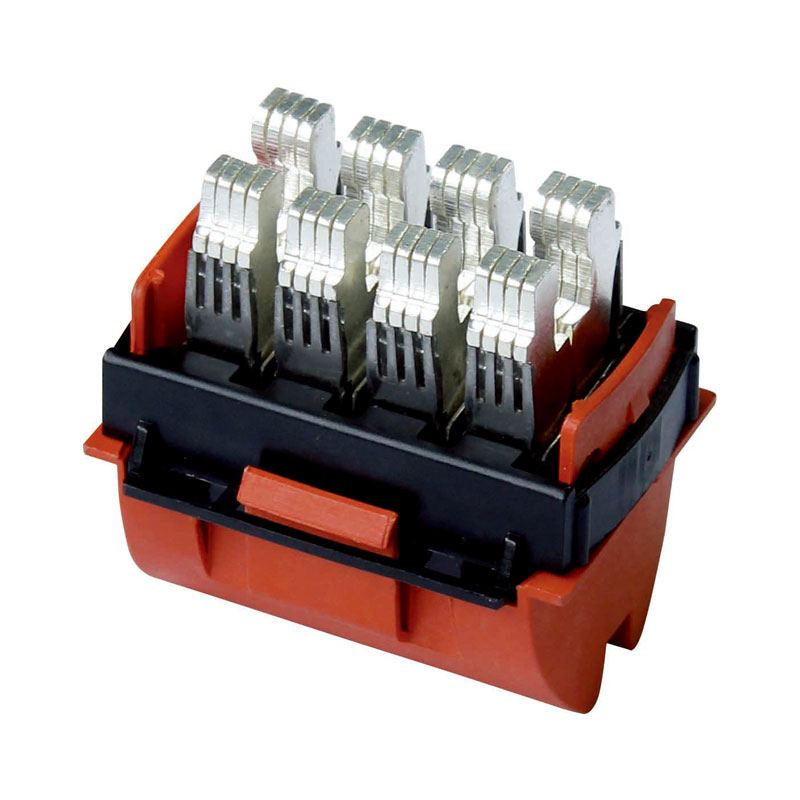

इनकमिंग कनेक्टर (अपस्ट्रीम JAWS 3P 630A) फ़ंक्शंस
यह आर-ओकेन कम वोल्टेज स्विचगियर में प्रमुख विद्युत घटक है, मुख्य रूप से मुख्य रूप से
सर्किट पावर फीडर; बसबार, आउटगोइंग सॉकेट्स, आदि के साथ काम करके, आने वाले छोर
मुख्य सर्किट बिजली की आपूर्ति का एहसास करने के लिए स्विच के ऊपरी छोर से जुड़ा हुआ है। यह है
पावर ट्रांसमिशन में भी महत्वपूर्ण लिंक जो बसबार और आंतरिक को जोड़ता है
दराज इकाई का सर्किट, वितरण में बिजली के व्यवस्थित वितरण को सुनिश्चित करना
प्रणाली।
R-Okken इनकमिंग कनेक्टर (अपस्ट्रीम JAWS 3P 630A) स्ट्रक्चर डिज़ाइन
प्लग कंडक्टिव कॉन्टैक्ट: कॉपर में निर्मित सिल्वर प्लेटिंग, कॉपर में उत्कृष्ट इलेक्ट्रिकल है
और थर्मल चालकता। चांदी चढ़ाना आगे विद्युत चालकता में सुधार करता है और
संपर्क प्रतिरोध को कम करता है। यह एंटी-ऑक्सीकरण क्षमता को भी बढ़ाता है, खराब संपर्क को कम करता है
ऑक्सीकरण के कारण, और स्थिर ट्रांसमिशन करंट (630A) सुनिश्चित करता है।
वसंत: सीधे स्प्रिंग शीट को प्लग कंडक्टिव शीट के बाहरी हिस्से के बीच सेट किया गया है
और निश्चित ब्रैकेट, युग्मित प्लग कंडक्टिव शीट के बीच एक दबाव बल का निर्माण करता है
प्लग और सॉकेट के बीच अच्छा संपर्क सुनिश्चित करने के लिए। और स्टेनलेस स्टील द्वारा बनाया गया
कौन सी अच्छी लोच और चालकता।
फिक्स्ड ब्रैकेट: प्लग की प्रवाहकीय शीट और स्प्रिंग शीट को ठीक करने के लिए उपयोग किया जाता है, प्रदान करें
यांत्रिक समर्थन और स्थिति, और प्लग की संरचनात्मक स्थिरता सुनिश्चित करें। यह उपयोगकर्ता है
एक उच्च पिघलने बिंदु और उत्कृष्ट गर्मी प्रतिरोध, तेल के साथ एक नया पीए सामग्री (पॉलीमाइड)
प्रतिरोध, और उम्र बढ़ने का प्रतिरोध। यह कॉम्प्लेक्स में लंबे समय तक काम कर सकता है
वितरण कैबिनेट के अंदर वातावरण (एक निश्चित तापमान, संभव तेल प्रदूषण,
आदि), और सुरक्षा स्तर को विभिन्न परिदृश्यों के लिए अनुकूलित किया जा सकता है (जब समान प्लग
IP67, डस्टप्रूफ और वॉटरप्रूफ तक पहुंच सकते हैं, विशिष्ट विवरण वास्तविक के अधीन हैं
उत्पाद)।
श्नाइडर ओकेन लो-वोल्टेज डिस्ट्रीब्यूशन कैबिनेट 3 पी 630 ए का कार्य सिद्धांत
रिचेज तकनीक द्वारा निर्मित इस प्रकार है: बेलनाकार पिन प्लग के साथ सहयोग करता है
एक्सपेंड और स्प्रिंग के लिए प्लग कंडक्टिव शीट की आवश्यकता को हल करने के लिए प्रवाहकीय शीट
बसबार में प्लगिंग करते समय दबाव प्रदान करने के लिए। दोनों एक साथ काम करते हैं
कनेक्टर के विस्तार के घर्षण को कम करें, क्योंकि बस के कारण बसबार को नुकसान से बचा जाता है
प्लग की गतिशील प्रक्रिया के दौरान वसंत का दबाव बसबार में डाला जा रहा है
(प्रभावी स्ट्रोक 10-12 मिमी); स्थिर अवस्था में, सुनिश्चित करें कि प्रत्येक सेट का संपर्क दबाव
स्प्रिंग्स 75-95N तक पहुंचता है, कनेक्शन की स्थिरता और विश्वसनीयता सुनिश्चित करता है
वर्तमान ट्रांसमिशन चिकनी।
