ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

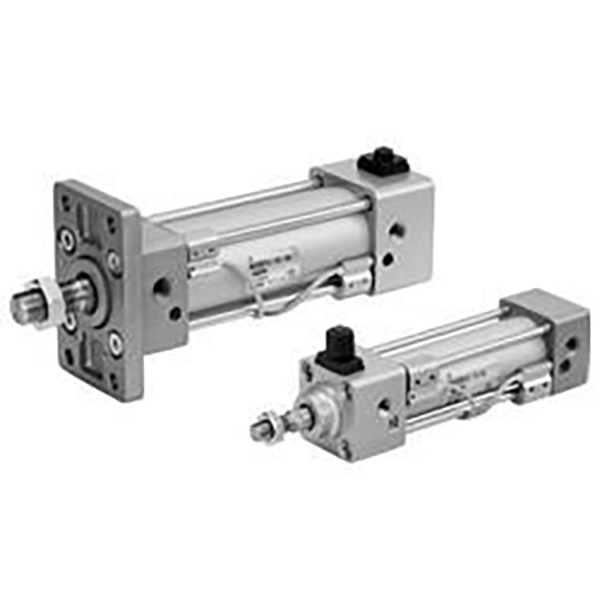

एसओएलएच एमबीबी श्रृंखला हल्के टाई रॉड मानक सिलेंडर (एमबी-जेड श्रृंखला), 10% वजन में कमी के साथ पारंपरिक एमबी श्रृंखला का उन्नत उत्तराधिकारी। चौकोर एंड कैप, एडजस्टेबल डबल-एंड एयर कुशन और प्रचुर माउंटिंग विकल्पों से सुसज्जित। मध्यम गति, उच्च आवृत्ति और मध्यम भार स्थितियों के साथ सामान्य स्वचालन उपकरण में व्यापक रूप से उपयोग किया जाता है। स्थापना आयाम आईएसओ 15552 मानक का अनुपालन करते हैं, जो प्रतिस्पर्धी ब्रांड टाई रॉड सिलेंडरों के साथ विनिमेय हैं।
1. संरचना: गोल एल्यूमीनियम बैरल, आंतरिक टाई छड़ें, चौकोर अंत टोपियां, दोनों सिरों पर समायोज्य एयर कुशन, उच्च संरचनात्मक कठोरता।
2. सामग्री: हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, उच्च शक्ति वाले कास्ट एंड कैप, हार्ड क्रोम प्लेटेड पिस्टन रॉड, उच्च तन्यता टाई रॉड, पहनने के लिए प्रतिरोधी और लंबी सेवा जीवन।
3. ऑपरेशन वेरिएंट
- एमबीबी: सिंगल रॉड डबल एक्टिंग (बिना अंतर्निर्मित चुंबक के)
- एमडीबीबी: सिंगल रॉड डबल एक्टिंग (ऑटो स्विच के लिए अंतर्निर्मित चुंबकीय रिंग)
- एमबीडब्ल्यू/एमडीबीडब्ल्यू: डबल रॉड डबल एक्टिंग, उत्कृष्ट एंटी-टोरसन प्रदर्शन
4. कुशन: दोनों सिरों पर स्वतंत्र रूप से समायोज्य एयर कुशन, टर्मिनल प्रभाव, कंपन और शोर को प्रभावी ढंग से कम करता है।
5. सेंसर इंस्टालेशन: पिस्टन की स्थिति का पता लगाने के लिए M9B/A93/M9BW चुंबकीय ऑटो स्विच के लिए पूर्व-मशीनीकृत खांचे।
6. हल्का अपग्रेड: अनुकूलित एंड कैप ज्यामिति, पुराने एमबी मॉडल की तुलना में 10% हल्का, आसान असेंबली और परिवहन।
7. मानक संगतता: आईएसओ 15552 माउंटिंग मानक, प्रत्यक्ष क्रॉस-ब्रांड विनिमेयता।
1. मॉडल उदाहरण：MDBB40-100Z-M9BW
|
खंड |
कोड |
परिभाषा |
| एमबी/एमडी |
चुंबक विकल्प |
एमबी = कोई चुंबक नहीं एमडी = अंतर्निर्मित चुंबकीय वलय |
|
B |
शृंखला कोड |
स्क्वायर एंड कैप टाई रॉड मानक सिलेंडर |
|
40 |
जनम का आकार |
φ32/40/50/63/80/100/125 मिमी |
|
100 |
स्ट्रोक की लंबाई |
मानक: 25 ~ 1000 मिमी, अधिकतम अनुकूलित 1500 मिमी |
|
Z |
संस्करण मार्क |
नई हल्की एमबी-जेड श्रृंखला |
| M9BW |
वैकल्पिक सहायक उपकरण |
चुंबकीय ऑटो स्विच |
2. मानक आदेश उदाहरण
-- MBB50-200Z: बोर50, स्ट्रोक200, चुंबक के बिना हल्का बुनियादी मॉडल
- एमडीबीबी63-150जेड-एलबी: बोर63, स्ट्रोक150, अंतर्निर्मित चुंबक, फुट माउंटिंग
- एमडीबीबी80-300जेड-एफए: बोर80, स्ट्रोक300, रॉड साइड फ्लैंज माउंटिंग
| पैरामीटर आइटम |
विनिर्देश |
| बोर रेंज |
φ32,40,50,63,80,100,125 मिमी |
| परिचालन दाब |
0.05~1.0 एमपीए |
| प्रूफ का दबाव |
1.5 एमपीए |
| परिवेश का तापमान |
-10~+70℃; चुंबक सुसज्जित मॉडल के लिए -10~+60℃ |
| पिस्टन गति |
50~1000 मिमी/सेकेंड |
| तकिया |
दोनों सिरों पर एडजस्टेबल एयर कुशन |
| एयर पोर्ट थ्रेड |
आरसी1/8 (φ32), आरसी1/4 (φ40/50), आरसी3/8 (φ63), आरसी1/2 (φ80/100), आरसी3/4 (φ125) |
| स्नेहन |
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन उपलब्ध है |
| स्ट्रोक सहनशीलता |
≤250मिमी:0~+1.0मिमी; 251~1000मिमी:0~+1.4मिमी; 1001~1500मिमी:0~+1.8मिमी |
1. डबल एक्टिंग एमबीबी/एमडीबीबी
|
बोर (मिमी) |
जोर (एन) |
खींचो बल (एन) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. बढ़ते विकल्प
- बी मूल प्रकार: छेद के माध्यम से अंत टोपी के माध्यम से सीधी स्थापना
- एलबी फुट माउंट: भारी भार के लिए स्थिर क्षैतिज स्थापना
- एफए/एफबी फ्लैंज: ऊर्ध्वाधर माउंटिंग के लिए रॉड-साइड/हेड-साइड फ्लैंज
- सी/डी क्लीविस: हिंग वाले स्विंग मोशन के लिए सिंगल/डबल क्लीविस
- टी ट्रूनियन: टर्नओवर तंत्र के लिए मध्य ट्रूनियन माउंट
2. मुख्य व्युत्पन्न श्रृंखला
- एमबीबी/एमडीबीबी/एमबीडब्ल्यू: मानक सिंगल रॉड गैर-चुंबक/चुंबक और डबल रॉड सिलेंडर
- एमबीके/एमडीबीके: पिस्टन रॉड को मुड़ने से रोकने के लिए नॉन-रोटेटिंग रॉड सिलेंडर
-- -XB6 उच्च तापमान प्रकार: कार्य सीमा -20~+150℃
-- -XC6 स्टेनलेस स्टील पिस्टन रॉड: हल्के संक्षारक और आर्द्र वातावरण के लिए
1. बोर चयन: वास्तविक भार से आवश्यक थ्रस्ट की गणना करें, ≥50% सुरक्षा मार्जिन आरक्षित करें। मध्यम-गति मध्यम-भार सामान्य स्वचालन के लिए एमबीबी को प्राथमिकता दें।
2. स्ट्रोक की पुष्टि: प्रभावी यात्रा के लिए 10~20 मिमी सुरक्षा मार्जिन जोड़ें। अधिकतम मानक स्ट्रोक 1000 मिमी, 1500 मिमी तक अनुकूलित।
3. कॉन्फ़िगरेशन मिलान
- स्थिति का पता लगाना: एमडीबीबी अंतर्निर्मित चुंबक मॉडल चुनें, एम9बी/ए93 ऑटो स्विच से मिलान करें।
- माउंटिंग: क्षैतिज भारी भार के लिए एलबी फुट माउंट; ऊर्ध्वाधर स्थापना के लिए एफए फ्लैंज को प्राथमिकता दी जाती है।
- विशेष परिस्थितियाँ: उच्च तापमान के लिए -XB6, संक्षारक वातावरण के लिए -XC6 स्टेनलेस रॉड का चयन करें।
SOLH MBB लाइटवेट टाई रॉड मानक सिलेंडर ISO15552 का अनुपालन करता है, जो समायोज्य एयर कुशन और कई माउंटिंग विधियों से सुसज्जित है, मध्यम-लोड उच्च-आवृत्ति स्वचालन उत्पादन लाइनों के लिए आदर्श सामान्य-उद्देश्य रैखिक एक्चुएटर है।
