एसई सीरीज मानक सिलेंडर

SOLH SE टाई-रॉड-मुक्त वर्ग मानक सिलेंडर ISO15552 और VDMA24562 मानकों का अनुपालन करता है, जो सीधे FESTO DNC और SMC CP96S श्रृंखला के साथ विनिमेय है। इंटीग्रेटेड स्क्वायर एल्यूमीनियम बैरल उच्च कठोरता प्रदान करता है, जो लचीले इंस्टॉलेशन के लिए डबल-एंड एडजस्टेबल एयर कुशन और 3-साइड सेंसर ग्रूव्स से सुसज्जित है। वेरिएंट में सिंगल रॉड, डबल रॉड, स्ट्रोक एडजस्टेबल और बीएसई लॉक करने योग्य प्रकार शामिल हैं, जो मध्यम-भारी भार और लंबे स्ट्रोक उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त हैं। हार्ड-एनोडाइज्ड बैरल कई माउंटिंग विकल्पों के साथ तेल-मुक्त संचालन का समर्थन करता है, जिसे मशीन टूल्स, पैकेजिंग और कन्वेयर स्वचालन के लिए व्यापक रूप से अपनाया जाता है। वैश्विक स्वचालन निर्माताओं के लिए कस्टम लॉन्ग-स्ट्रोक सेवा, पर्याप्त स्टॉक और स्थिर थोक आपूर्ति।

जांच भेजें

उत्पाद वर्णन

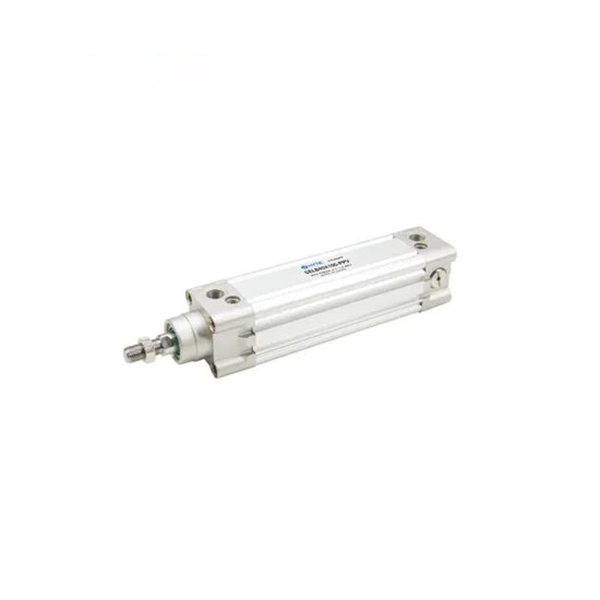

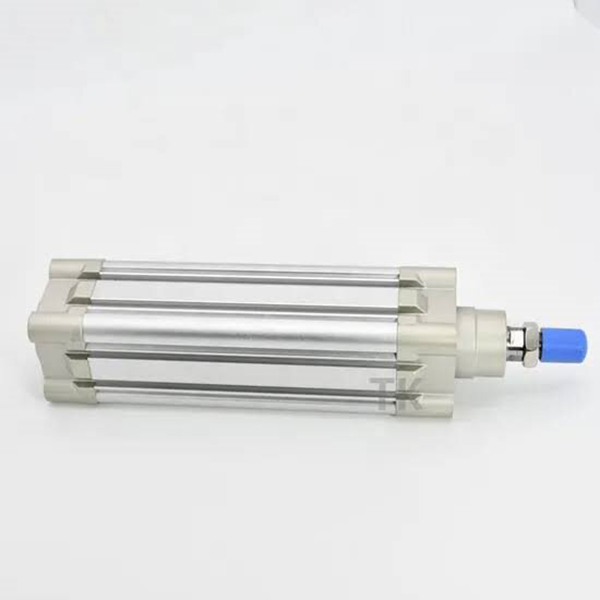

एसई सीरीज ISO15552 टाई-रॉड-फ्री स्क्वायर स्टैंडर्ड सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | निर्यात कैटलॉग संस्करण

उत्पाद अवलोकन

SOLH SE श्रृंखला टाई-रॉड-मुक्त वर्ग मानक सिलेंडर ISO 15552 / VDMA 24562 अंतर्राष्ट्रीय मानक का अनुपालन करता है। एडजस्टेबल डबल-एंड एयर कुशन और 3-साइड सेंसर माउंटिंग ग्रूव्स के साथ एकीकृत स्क्वायर एल्यूमीनियम बैरल को अपनाएं। सामान्य स्वचालन, लंबे स्ट्रोक, उच्च-आवृत्ति साइकिलिंग और मध्यम-भारी भार अनुप्रयोगों के लिए उपयुक्त। एसएमसी सीपी96एस और फेस्टो डीएनसी श्रृंखला के साथ सीधा यांत्रिक इंटरचेंज।

मुख्य संरचना एवं डिज़ाइन सुविधाएँ

1. संरचना: टाई रॉड के बिना एकीकृत वर्ग एल्यूमीनियम बैरल, सामने और पीछे के अंत कैप के साथ मिलान, दोनों सिरों पर समायोज्य एयर कुशन, उच्च कठोरता और कॉम्पैक्ट लेआउट।

2. सामग्री: हार्ड एनोडाइज्ड एल्यूमीनियम बैरल, हाई-स्ट्रेंथ कास्ट एंड कैप, हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड, हल्का और पहनने के लिए प्रतिरोधी।

3. ऑपरेशन वेरिएंट

- एसई: सिंगल रॉड डबल एक्टिंग मानक मॉडल

- एसईडी: एंटी-टोरशन के लिए डबल रॉड डबल एक्टिंग

- एसईजे: समायोज्य स्ट्रोक के साथ डबल रॉड

- बीएसई: इंटरमीडिएट पोजीशन होल्डिंग के लिए लॉक करने योग्य सिलेंडर

- प्रत्यय -एस: चुंबकीय स्विच के लिए अंतर्निहित चुंबकीय रिंग (बिना -एस = कोई चुंबक नहीं)

4. सीलिंग: तेल भंडारण मुआवजे, कम स्टार्टअप दबाव और लंबी सेवा जीवन के साथ एनबीआर + पीए समग्र डबल वाई-प्रकार सीलिंग।

5. कुशन: प्रभाव को अवशोषित करने, कंपन और शोर को कम करने के लिए दोनों सिरों पर स्वतंत्र रूप से समायोज्य एयर कुशन।

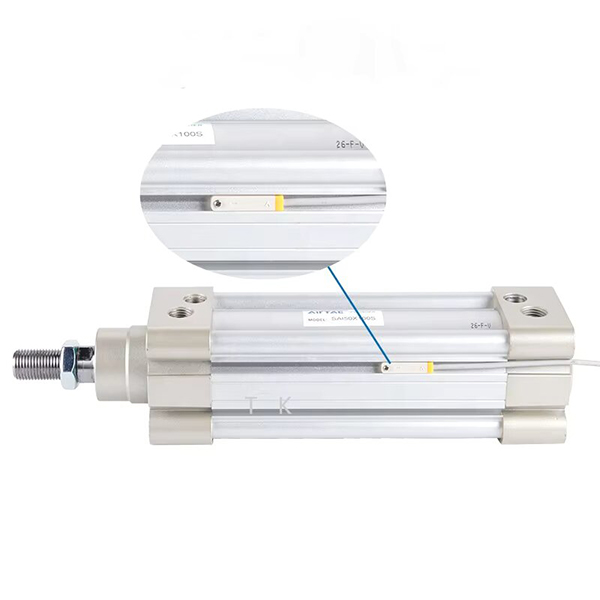

6. सेंसर लेआउट: सीएमएसई / डीएमएसई चुंबकीय स्विच, लचीले इंस्टॉलेशन कोण के लिए तीन-तरफा माउंटिंग ग्रूव्स (ऊपर / बाएं / दाएं)।

7. विनिमेयता: ISO15552 मानक आयाम, SMC CP96S और FESTO DNC के लिए प्रत्यक्ष प्रतिस्थापन।

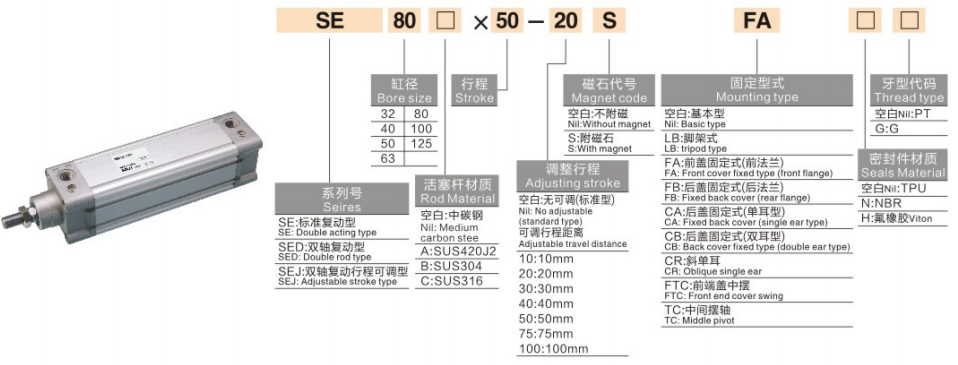

पूर्ण मॉडल कोडिंग नियम

1. मॉडल उदाहरण：SE50-200-S-FA

खंड	कोड	परिभाषा
से	शृंखला कोड	टाई-रॉड-मुक्त वर्ग मानक सिलेंडर
50	जनम का आकार	φ32/40/50/63/80/100/125 मिमी
200	स्ट्रोक की लंबाई	मानक: 25 ~ 1000 मिमी, अनुकूलित अधिकतम 1800 मिमी
-एस	चुंबक विकल्प	अंतर्निर्मित चुंबकीय वलय; गैर-चुंबक संस्करण के लिए प्रत्यय हटाएँ
एफए	माउंटिंग कोड	एफए=सामने निकला हुआ किनारा; एफबी=रियर फ्लैंज एलबी=फुट माउंट सीए=एकल कुंडा; सीबी=डबल क्लीविस

2. मानक आदेश उदाहरण

-- एसई63-150-एस-एलबी: बोर63, स्ट्रोक150, अंतर्निर्मित चुंबक, फ़ुट माउंटिंग

- SED40-100-एफबी: बोर40, स्ट्रोक100, डबल रॉड, रियर फ्लैंज माउंटिंग

- बीएसई80-300-एस: बोर80, स्ट्रोक300, अंतर्निर्मित चुंबक के साथ लॉक करने योग्य प्रकार

मुख्य तकनीकी विशिष्टताएँ

पैरामीटर आइटम	विनिर्देश
बोर रेंज	φ32,40,50,63,80,100,125 मिमी
परिचालन दाब	0.15~1.0 एमपीए
प्रूफ का दबाव	1.5 एमपीए
परिवेश का तापमान	-20~+70℃; चुंबक सुसज्जित: 0~+60℃
पिस्टन गति	30~800 मिमी/सेकेंड
तकिया	दोनों सिरों पर एडजस्टेबल एयर कुशन
एयर पोर्ट थ्रेड	M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125)
स्नेहन	पूर्व-चिकनाई, तेल मुक्त संचालन
स्ट्रोक सहनशीलता	≤500मिमी:0~+2.0मिमी；501~1000मिमी:0~+2.4मिमी

सैद्धांतिक जोर और खींच बल @0.5MPa (एकल रॉड, इकाई:एन)

1. डबल एक्टिंग एसई सिंगल रॉड

बोर (मिमी)	जोर (एन)	खींचो बल (एन)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउंटिंग प्रकार और व्युत्पन्न मॉडल

1. बढ़ते विकल्प

- मूल प्रकार: अंत कैप छेद के माध्यम से सीधी स्थापना

- एलबी फुट माउंट: क्षैतिज मध्यम-भारी भार के लिए पसंदीदा

- एफए/एफबी फ्लैंज: ऊर्ध्वाधर स्थिरता स्थापना के लिए फ्रंट/रियर फ्लैंज

-- सीए/सीबी क्लिविस: हिंग वाले स्विंग मोशन के लिए सिंगल/डबल क्लिविस

2. मुख्य व्युत्पन्न श्रृंखला

- एसई / एसईडी / एसईजे: सिंगल रॉड, डबल रॉड, एडजस्टेबल स्ट्रोक डबल रॉड

- बीएसई: मनमाने ढंग से मध्यवर्ती स्थिति को रोकने के लिए लॉक करने योग्य सिलेंडर

-- उच्च तापमान अनुकूलित संस्करण: -20~+150℃ के लिए विशेष सील

3-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर चयन: आवश्यक थ्रस्ट की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; भारी भार और लंबे स्ट्रोक के लिए एसई को प्राथमिकता दें।

2. स्ट्रोक की पुष्टि: 10~20 मिमी सुरक्षा मार्जिन जोड़ें; मानक अधिकतम स्ट्रोक 1000 मिमी, 1800 मिमी तक अनुकूलित।

3. कॉन्फ़िगरेशन मिलान

- स्थिति प्रतिक्रिया: एसई-एस चुंबक मॉडल का चयन करें, सीएमएसई/डीएमएसई चुंबकीय स्विच से मिलान करें;

- माउंटिंग: क्षैतिज भार के लिए एलबी फुट माउंट, ऊर्ध्वाधर स्थापना के लिए एफए निकला हुआ किनारा;

- इंटरमीडिएट लॉकिंग आवश्यकता: बीएसई लॉक करने योग्य सिलेंडर चुनें।

एक वाक्य सारांश

SOLH SE ISO15552 स्क्वायर टाई-रॉड-फ्री सिलेंडर सीधे FESTO DNC और SMC CP96S की जगह ले सकता है, जो एडजस्टेबल एयर कुशन और प्रचुर माउंटिंग फॉर्म से सुसज्जित है, मध्यम-भारी लोड ऑटोमेशन उपकरण के लिए सही लॉन्ग-स्ट्रोक लीनियर एक्चुएटर है।
