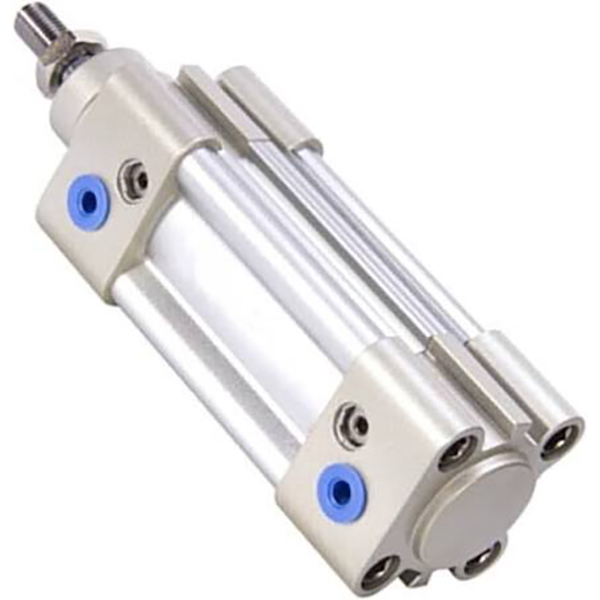

SAI सीरीज मानक सिलेंडर

SOLH SAI टाई-रॉड-मुक्त प्रोफ़ाइल सिलेंडर ISO15552 मानक का अनुपालन करता है, जो फेस्टो DNC और SE श्रृंखला के साथ आयामी रूप से विनिमेय है। एम-आकार के एकीकृत एल्यूमीनियम बैरल को अपनाते हुए, यह डबल-एंड एडजस्टेबल एयर कुशन और पीपीवी इलास्टिक पैड और डुअल-साइड सेंसर ग्रूव्स से सुसज्जित है। पूर्ण वेरिएंट में सिंगल रॉड, डबल रॉड, स्ट्रोक एडजस्टेबल, लॉक करने योग्य और SAIF वाल्व-एकीकृत सिलेंडर शामिल हैं। यह कम शुरुआती दबाव के साथ तेल मुक्त संचालन का समर्थन करता है। बोर आकार φ32~200मिमी, 2000मिमी तक अनुकूलित स्ट्रोक, और विभिन्न आईएसओ माउंटिंग विकल्प। पैकेजिंग मशीनरी, कन्वेयर और मशीन टूल ऑटोमेशन में व्यापक रूप से उपयोग किया जाता है। स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्टॉक इसे निर्यात स्वचालन उपकरण के लिए एक लागत प्रभावी सामान्य लीनियर एक्चुएटर बनाता है।

जांच भेजें

उत्पाद वर्णन

SAI श्रृंखला ISO15552 टाई-रॉड-मुक्त प्रोफ़ाइल मानक सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

SOLH SAI श्रृंखला डबल एक्टिंग प्रोफाइल सिलेंडर ISO 15552 (मूल ISO6431) / VDMA 24562 अंतर्राष्ट्रीय मानक का अनुपालन करता है। सीधे इंटरचेंज के लिए एसआई, एसई और फेस्टो डीएनसी श्रृंखला के समान बढ़ते आयाम। उच्च लागत प्रदर्शन, स्थिर प्रदर्शन और लंबी सेवा जीवन की विशेषता के साथ, यह स्वचालन उपकरण के लिए सबसे व्यापक रूप से उपयोग किया जाने वाला मध्यम-ग्रेड आईएसओ मानक सिलेंडर है।

मुख्य संरचना एवं डिज़ाइन सुविधाएँ

1. मानक अनुपालन: ISO15552 / VDMA24562, पूरी तरह से विनिमेय माउंटिंग आयाम और सहायक उपकरण।

2. संरचना: एम-आकार का एकीकृत वर्ग एल्यूमीनियम प्रोफ़ाइल बैरल बिना उजागर टाई रॉड, उच्च कठोरता और जंग-रोधी। सीएमएसई/डीएमएसई/सीएस1 चुंबकीय स्विच के लिए दो-तरफा सेंसर खांचे।

3. ऑपरेशन वेरिएंट

- एसएआई: सिंगल रॉड डबल एक्टिंग मानक मॉडल

- कहा: डबल रॉड डबल अभिनय, उत्कृष्ट विरोधी मरोड़ क्षमता

- सैज: एडजस्टेबल स्ट्रोक के साथ डबल रॉड

- सेल: लॉक करने योग्य सिलेंडर, हवा की आपूर्ति खत्म होने पर लोड को रोकना

- SAIF: सोलनॉइड वाल्व एकीकृत सिलेंडर

- प्रत्यय -एस: स्थिति सेंसर के लिए अंतर्निहित चुंबकीय रिंग (-एस = गैर-चुंबक के बिना)

4. कुशन सिस्टम: मानक डबल-एंड एडजस्टेबल एयर कुशन + पीपीवी इलास्टिक बफर पैड, उच्च गति और भारी भार के तहत प्रभाव और शोर को प्रभावी ढंग से कम करता है।

5. सीलिंग: तेल भंडारण नाली, कम स्टार्टअप दबाव (0.1 एमपीए), तेल मुक्त संचालन के साथ डबल वाई-प्रकार एक-तरफ़ा मुआवजा सील। हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड, पहनने के लिए प्रतिरोधी और जंग प्रतिरोधी।

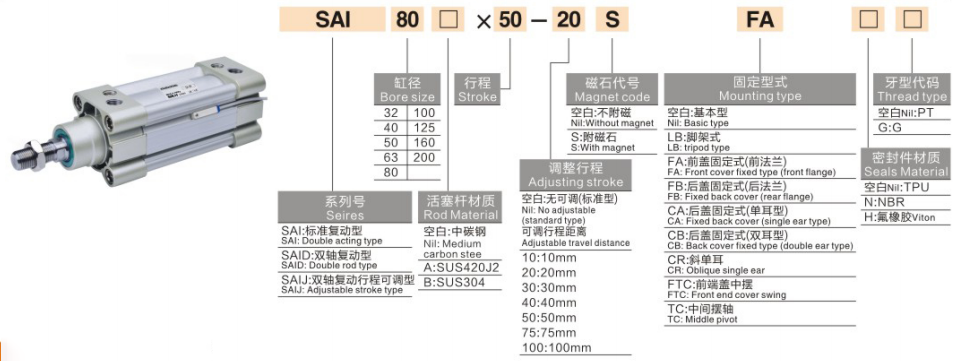

पूर्ण मॉडल कोडिंग नियम

1. मॉडल उदाहरण：SAI50×150-S-FA

खंड	कोड	परिभाषा
भारतीय खेल प्राधिकरण	शृंखला कोड	ISO15552 टाई-रॉड-मुक्त प्रोफ़ाइल सिलेंडर
50	बोर का आकार (मिमी)	32,40,50,63,80,100,125,160,200
150	स्ट्रोक की लंबाई	मानक: 25 ~ 1000 मिमी, अधिकतम अनुकूलित 2000 मिमी
-एस	चुंबक विकल्प	अंतर्निर्मित चुंबकीय वलय; गैर-चुंबक संस्करण के लिए प्रत्यय हटाएँ
एफए	माउंटिंग कोड	एफए = सामने निकला हुआ किनारा एफबी=रियर फ्लैंज एलबी=फुट माउंट सीए=एकल कुंडा सीबी=डबल क्लीविस टीसी=ट्रुनियन टीसीएम = चुंबक के साथ ट्रूनियन

2. मानक आदेश उदाहरण

- SAI63×200-S: बोर63, स्ट्रोक200, अंतर्निर्मित चुंबक, मूल प्रकार

-- SAID40×100-FB: बोर40, स्ट्रोक100, डबल रॉड, रियर फ्लैंज माउंट

-- SAIL80×300-S-LB: बोर80, स्ट्रोक300, लॉक करने योग्य प्रकार, फ़ुट माउंटिंग

मुख्य तकनीकी विशिष्टताएँ

पैरामीटर आइटम	विनिर्देश
अभिनय प्रकार	दोहरा अभिनय (सिंगल रॉड/डबल रॉड)
परिचालन दाब	0.1~1.0 एमपीए (अनुशंसित:0.5~0.6 एमपीए)
प्रूफ का दबाव	1.5 एमपीए
परिवेश का तापमान	-20 ~ +70℃
पिस्टन गति	30~800 मिमी/सेकेंड (32~100 बोर); 30~500 मिमी/सेकेंड (125~200 बोर)
तकिया	दोनों सिरों पर एडजस्टेबल एयर कुशन + पीपीवी इलास्टिक पैड
एयर पोर्ट थ्रेड	जी1/8 (32/40), जी1/4 (50/63), जी3/8 (80/100), जी1/2 (125), जी3/4 (160/200)
पिस्टन रॉड धागा	M10×1.25~M45×2 (बोर पर निर्भर करता है)
स्नेहन	पूर्व-चिकनाई, तेल मुक्त संचालन
बढ़ते	कोई भी स्थापना कोण, सार्वभौमिक आईएसओ मानक सहायक उपकरण

सैद्धांतिक जोर और खींच बल @0.6MPa (एकल रॉड, इकाई:एन, सुरक्षा कारक ≥2)

बोर (मिमी)	जोर (एन)	खींचो बल (एन)	लगभग। क्षैतिज भार (किग्रा)	लगभग। लंबवत भार (किग्रा)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

माउंटिंग प्रकार और व्युत्पन्न मॉडल

1. बढ़ते विकल्प

- मूल प्रकार, एलबी फुट माउंट, एफए/एफबी फ्लैंज, सीए/सीबी क्लीविस, टीसी/टीसीएम ट्रूनियन। वैकल्पिक सहायक उपकरण: फ्लोटिंग जॉइंट, रॉड आई, आई/वाई/यू/एफ कनेक्टर।

2. मुख्य व्युत्पन्न श्रृंखला

-- कहा: डबल रॉड डबल एक्टिंग

- सैज: एडजस्टेबल स्ट्रोक के साथ डबल रॉड

-- सेल: मध्यवर्ती स्थिति में रखने के लिए लॉक करने योग्य सिलेंडर

- SAIF: इंटीग्रेटेड सोलनॉइड वाल्व सिलेंडर

3-चरणीय त्वरित चयन मार्गदर्शिका

1.बोर चयन: लोड के अनुसार आवश्यक थ्रस्ट की गणना करें, ≥50% सुरक्षा मार्जिन आरक्षित करें; ऑफसेट लोड/कैंटिलीवर लोड के तहत 1~2 आकार अपग्रेड करें।

2. स्ट्रोक की पुष्टि: प्रभावी यात्रा के लिए 20 ~ 50 मिमी सुरक्षा मार्जिन जोड़ें; अधिकतम मानक स्ट्रोक 1000 मिमी, 2000 मिमी तक अनुकूलित।

3.कॉन्फ़िगरेशन मिलान

- स्थिति प्रतिक्रिया: -एस चुंबक मॉडल का चयन करें, सीएमएसई/डीएमएसई चुंबकीय स्विच से मिलान करें;

- माउंटिंग: क्षैतिज भारी भार के लिए एलबी फुट माउंट; ऊर्ध्वाधर स्थापना के लिए एफए फ्लैंज को प्राथमिकता दी जाती है;

- विशेष कार्य: डबल रॉड के लिए SAID, एडजस्टेबल स्ट्रोक के लिए SAIJ, पोजीशन लॉकिंग के लिए SAIL, कॉम्पैक्ट लेआउट के लिए SAIF चुनें।

एक वाक्य सारांश

SOLH SAI ISO15552 टाई-रॉड-फ्री प्रोफ़ाइल सिलेंडर सीधे फेस्टो डीएनसी, एसई और एसआई श्रृंखला को प्रतिस्थापित कर सकता है, जो समायोज्य पीपीवी बफर और समृद्ध वेरिएंट, निर्यात स्वचालन, पैकेजिंग और मशीन टूल उपकरण के लिए लागत प्रभावी सामान्य रैखिक एक्ट्यूएटर से सुसज्जित है।
