ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

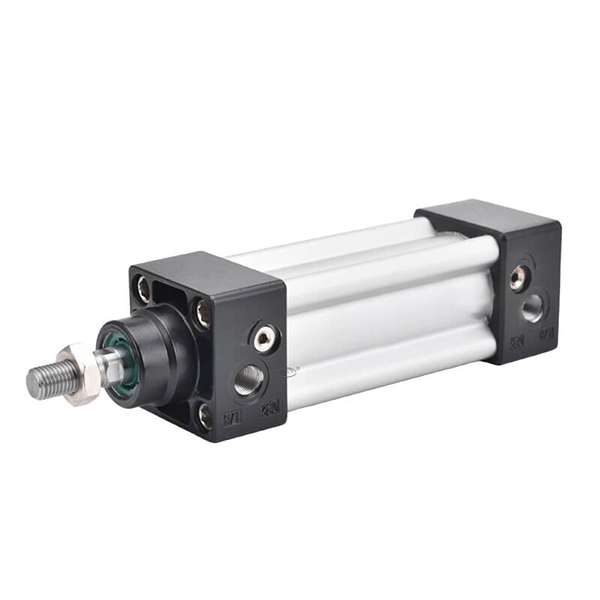

एसओएलएच एसआई श्रृंखला एक उच्च परिशुद्धता वाला डबल-एक्टिंग मानक सिलेंडर है जो पूरी तरह से अनुपालन करता हैआईएसओ 15552 (पूर्व आईएसओ 6431 / वीडीएमए 24562) अंतर्राष्ट्रीय मानक, फेस्टो डीएनसी श्रृंखला के मुकाबले बेंचमार्क। टाई-रॉड-मुक्त स्टार-आकार के एल्यूमीनियम प्रोफ़ाइल सिलेंडर ट्यूब को अपनाते हुए, इसमें कोई उजागर टाई रॉड, अंतर्निहित चुंबकीय स्विच ग्रूव, दोहरी-साइड समायोज्य वायु बफर और पूर्ण आईएसओ सहायक संगतता शामिल नहीं है। बेहतर कठोरता, मरोड़-रोधी प्रदर्शन, लंबी सेवा जीवन और साफ उपस्थिति के साथ, यह पारंपरिक टाई-रॉड एससी सिलेंडरों को बदलने के लिए मुख्यधारा के मध्य-श्रेणी आईएसओ मानक सिलेंडर के रूप में कार्य करता है, जो निर्यात-ग्रेड उपकरण और मानकीकृत स्वचालित मशीनरी के लिए बिल्कुल उपयुक्त है।
1.1 मानक संगतता
पूरी तरह से ISO 15552 और VDMA 24562 औद्योगिक मानकों के अनुरूप है। सभी बढ़ते आयाम, इंटरफेस और सहायक उपकरण वैश्विक मुख्यधारा आईएसओ सिलेंडर जैसे डीएनसी, एसई और डीएसबीए के साथ पूरी तरह से विनिमेय हैं, जो शून्य-संशोधन प्रतिस्थापन और मानकीकृत बैच असेंबली का समर्थन करते हैं।
1.2 अनुकूलित प्रोफ़ाइल संरचना
उजागर टाई रॉड के बिना एकीकृत स्टार-आकार वर्ग एल्यूमीनियम मिश्र धातु प्रोफ़ाइल सिलेंडर ट्यूब को अपनाता है। समग्र संरचना उच्च कठोरता, उत्कृष्ट मरोड़-रोधी क्षमता, साफ और संक्षारण प्रतिरोधी उपस्थिति प्रदान करती है। दोनों तरफ आरक्षित मानक चुंबकीय स्विच खांचे अतिरिक्त ब्रैकेट के बिना सीएमएसई, डीएमएसई और सीएस1 श्रृंखला सेंसर की सीधी स्थापना की अनुमति देते हैं।
1.3 विविध गति एवं कार्यात्मक व्युत्पन्न
• एसआई मानक: सिंगल-रॉड डबल-एक्टिंग प्रत्यावर्ती गति, अधिकांश स्वचालित परिदृश्यों के लिए सार्वभौमिक मानक मॉडल
• एसआईडी डबल रॉड: डुअल-एंड रॉड आउटपुट, सिंक्रोनस ऑपरेशन को साकार करता है और एंटी-टोरसन स्थिरता को बढ़ाता है
• एसआईजे एडजस्टेबल स्ट्रोक: सटीक स्ट्रोक फाइन-ट्यूनिंग के लिए समायोज्य सीमा नट के साथ डबल-रॉड संरचना
• एसआईएल लॉक करने योग्य प्रकार: सुरक्षा दबाव धारण और स्थिति निर्धारण के लिए अंत या मनमानी स्थिति लॉकिंग डिवाइस से लैस
• एसआईएफ वाल्व एकीकृत प्रकार: इंटीग्रेटेड 4एम सीरीज़ सोलनॉइड वाल्व, इंस्टॉलेशन स्पेस बचाने के लिए वाल्व-सिलेंडर इंटीग्रेटेड डिज़ाइन
• एस.आईQ एंटी-टोरसन प्रकार: अल्ट्रा-हाई एंटी-टोरसन पोजिशनिंग सटीकता के लिए स्क्वायर पिस्टन रॉड संरचना
1.4 उच्च-प्रदर्शन बफर सिस्टम
मानक से सुसज्जितडुअल-साइड एडजस्टेबल एयर बफर + पीपीवी इलास्टिक कुशन. बफर स्ट्रोक सिलेंडर बोर के साथ आनुपातिक रूप से बढ़ता है, उच्च गति और भारी भार संचालन के दौरान प्रभाव और शोर को प्रभावी ढंग से कम करता है, स्थिर और कम कंपन चक्रीय आंदोलन सुनिश्चित करता है।
1.5 टिकाऊ सीलिंग एवं सामग्री विन्यास
दोहरी Y-आकार की एक-तरफ़ा क्षतिपूर्ति सीलिंग संरचना को अपनाता है, जिसमें अल्ट्रा-लो शुरुआती दबाव (0.1MPa), स्थिर तेल-मुक्त संचालन और विस्तारित सेवा जीवन शामिल है। पिस्टन रॉड हार्ड क्रोम प्लेटिंग के साथ 45# स्टील से बना है, जो उत्कृष्ट पहनने के प्रतिरोध, जंग प्रतिरोध और संरचनात्मक स्थिरता प्रदान करता है।
1.6 चुंबकीय प्रेरण विन्यास
मानक के रूप में अंतर्निहित चुंबकीय रिंग (-एस कॉन्फ़िगरेशन) का समर्थन करता है, एयरटीएसी सीएमएसई, डीएमएसई, सीएस1-बी/एफ/यू श्रृंखला चुंबकीय स्विच के साथ संगत, वास्तविक समय पिस्टन स्थिति का पता लगाने और स्वचालित सिग्नल लिंकेज प्राप्त करता है।
1. विशिष्ट मॉडल कोड: एसआई 50×150-एस-एफए
|
कोड खंड |
परिभाषा |
|
एस.आई |
आईएसओ 15552 मानक डबल-एक्टिंग सिलेंडर श्रृंखला |
|
50 |
बोर का आकार (मिमी): 32/40/50/63/80/100/125/160/200 |
|
150 |
स्ट्रोक की लंबाई (मिमी): 25~2000 मिमी (मानक स्ट्रोक: 25/50/75/100 मिमी, अधिकतम 2000 मिमी) |
|
-एस |
अंतर्निर्मित चुंबकीय रिंग के साथ (मानक विन्यास; कोई कोड नहीं = चुंबकीय रिंग के बिना) |
|
-एफए |
माउंटिंग प्रकार: एफए=फ्रंट फ्लेंज, एफबी=रियर फ्लेंज, सीए=सिंगल क्लीविस, सीबी=डबल क्लीविस, एलबी=फुट ब्रैकेट, टीसी=ट्रुनियन, टीसीएम=मैग्नेटिक ट्रूनियन |
2. व्युत्पन्न श्रृंखला कोड स्पष्टीकरण
• सिड: सिंक्रोनस ऑपरेशन और एंटी-टोरसन प्रदर्शन के लिए डबल-रॉड डबल-एक्टिंग, डुअल-एंड रॉड आउटपुट
• एस.आईJ: लचीले स्ट्रोक अंशांकन के लिए फाइन-ट्यूनिंग नट के साथ एडजस्टेबल स्ट्रोक डबल-रॉड प्रकार
• एसआईएल: सुरक्षा स्थिति के लिए अंतिम स्थिति या मनमानी स्थिति लॉकिंग के साथ लॉक करने योग्य प्रकार
• एसआईएफ: सोलेनॉइड वाल्व एकीकृत प्रकार, जगह बचाने के लिए वाल्व-सिलेंडर एकीकृत संरचना
3. मानक आदेश उदाहरण
एसआई 63×200-एस: 63 मिमी बोर, 200 मिमी स्ट्रोक, चुंबकीय रिंग के साथ, मानक समायोज्य एयर बफर
|
पैरामीटर आइटम |
विनिर्देश |
|
ऑपरेशन मोड |
डबल एक्टिंग (सिंगल रॉड / डबल रॉड वैकल्पिक) |
|
कार्य दबाव सीमा |
0.1~1.0एमपीए (इष्टतम कार्य दबाव: 0.5~0.6एमपीए) |
|
प्रूफ का दबाव |
1.5 एमपीए |
|
कार्य तापमान |
-20℃~80℃ |
|
ऑपरेटिंग स्पीड रेंज |
30~800मिमी/सेकंड (32~100 बोर); 30~500mm/s (125~200 बोर) |
|
बफ़र मोड |
डुअल-साइड एडजस्टेबल एयर बफर + पीपीवी इलास्टिक कुशन (मानक) |
|
पोर्ट थ्रेड |
जी1/8(32/40), जी1/4(50/63), जी3/8(80/100), जी1/2(125), जी3/4(160/200) |
|
पिस्टन रॉड धागा |
M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200) |
|
स्नेहन मोड |
तेल-मुक्त संचालन (कारखाने से पूर्व चिकनाईयुक्त) |
|
इंस्टॉलेशन तरीका |
मनमाना कोण स्थापना, आईएसओ मानक सहायक उपकरण के साथ पूरी तरह से संगत |
|
बोर (मिमी) |
जोर (एन) |
तनाव (एन) |
क्षैतिज भार (किग्रा) |
लंबवत भार (किग्रा) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
5.1 मानक आईएसओ यूनिवर्सल माउंटिंग प्रकार (डीएनसी/एसई के साथ पूरी तरह से विनिमेय)
• एफए/एफबी: फ्लैट फिक्स्ड इंस्टॉलेशन के लिए फ्रंट फ्लैंज / रियर फ्लैंज माउंटिंग
• सीए/सीबी: हिंग वाले स्विंग ऑपरेशन के लिए सिंगल क्लीविस / डबल क्लीविस माउंटिंग
• LB: पार्श्व स्थिर स्थापना के लिए फुट ब्रैकेट माउंटिंग
• टीसी/टीसीएम: मध्य स्विंग स्थिति के लिए ट्रूनियन / चुंबकीय ट्रूनियन माउंटिंग
• L: कॉम्पैक्ट स्पेस लेआउट के लिए साइड माउंटिंग
सार्वभौमिक सहायक उपकरण: I/Y/U/F जोड़, फ्लोटिंग जोड़, रॉड एंड बियरिंग्स, सभी ISO 15552 मानक सिलेंडरों के साथ पूरी तरह से संगत।
5.2 कोर व्युत्पन्न श्रृंखला के लाभ
• एसआईडी डबल रॉड: डुअल-एंड सिंक्रोनस आउटपुट, बढ़ी हुई संरचनात्मक स्थिरता और विरोधी-विक्षेपण क्षमता
• एसआईजे एडजस्टेबल स्ट्रोक: परिवर्तनीय कार्य स्ट्रोक आवश्यकताओं के अनुकूल लचीला स्ट्रोक फाइन-ट्यूनिंग
• एसआईएल लॉक करने योग्य प्रकार: पावर-ऑफ या लोड परिवर्तन के तहत स्थिति विचलन को रोकने के लिए विश्वसनीय लॉकिंग और दबाव होल्डिंग
• एसआईएफ वाल्व एकीकृत प्रकार: एकीकृत सोलनॉइड वाल्व डिजाइन, सरलीकृत वायु सर्किट, कम स्थापना स्थान और असेंबली लागत
• एस.आईQ एंटी-टोरसन प्रकार: उच्च परिशुद्धता विरोधी मरोड़ स्थिति के लिए विशेष वर्गाकार पिस्टन रॉड संरचना
6.1 एसआई श्रृंखला के लिए प्राथमिकता आवेदन परिदृश्य
• निर्यात उपकरण और यूरोपीय मानक स्वचालित मशीनरी के लिए आईएसओ 15552 इंटरफ़ेस विनिमेयता की आवश्यकता होती है
• स्वचालन उत्पादन लाइनों को टाई-रॉड-मुक्त स्वच्छ उपस्थिति और साइड-बाय-साइड कॉम्पैक्ट इंस्टॉलेशन की आवश्यकता होती है
• काम करने की स्थिति में एससी सिलेंडर की तुलना में उच्च कठोरता, मरोड़-रोधी प्रदर्शन और लंबे समय तक सेवा जीवन की आवश्यकता होती है, साथ ही डीएनसी सिलेंडर की तुलना में बेहतर लागत प्रदर्शन होता है।
• यूनिवर्सल लीनियर पुशिंग, प्रेसिंग, पोजिशनिंग, हैंडलिंग, असेंबलिंग, पैकेजिंग और मशीन टूल ऑटोमेशन परिदृश्य
6.2 कोर मॉडल तुलना
|
तुलना मद |
एसआई (टाई-रॉड मुक्त आईएसओ सिलेंडर) |
एससी (टाई-रॉड स्टैंडर्ड सिलेंडर) |
डीएनसी (आयात ग्रेड आईएसओ सिलेंडर) |
|
संरचना |
टाई-रॉड मुक्त प्रोफ़ाइल सिलेंडर, साफ उपस्थिति |
उजागर टाई रॉड संरचना, पारंपरिक उपस्थिति |
आईएसओ मानक प्रोफ़ाइल संरचना |
|
कठोरता और मरोड़ रोधी |
उच्च कठोरता, उत्कृष्ट विरोधी मरोड़ |
सामान्य कठोरता, कमजोर विरोधी मरोड़ |
अति उच्च कठोरता |
|
मानक अनुकूलता |
पूर्ण आईएसओ 15552 विनिमेय |
गैर-मानक, ख़राब अनुकूलता |
पूर्ण आईएसओ 15552 विनिमेय |
|
लागत प्रदर्शन |
उच्च लागत प्रदर्शन (मध्य-श्रेणी स्थिति) |
कम लागत, प्रवेश स्तर का प्रकार |
उच्च लागत, उच्च-स्तरीय आयात प्रकार |
|
सेवा जीवन |
लंबी सेवा जीवन, स्थिर संचालन |
सामान्य सेवा जीवन |
अल्ट्रा-लंबी सेवा जीवन |
1. बोर आकार चयन: वास्तविक क्षैतिज/ऊर्ध्वाधर भार और जोर की मांग के अनुसार बोर व्यास का चयन करें, 50% से कम सुरक्षा मार्जिन आरक्षित न करें; विलक्षण भार और कैंटिलीवर कार्य स्थितियों के लिए 1~2 बोर आकार को अपग्रेड करें।
2. स्ट्रोक चयन: वास्तविक कामकाजी स्ट्रोक के आधार पर 20~50 मिमी सुरक्षा मार्जिन जोड़ें; अधिकतम विन्यास योग्य स्ट्रोक 2000 मिमी तक।
3. कार्यात्मक विन्यास: -एस मैग्नेटिक रिंग + पीपीवी एडजस्टेबल एयर बफर के साथ मानक विन्यास; डबल रॉड के लिए एसआईडी, एडजस्टेबल स्ट्रोक के लिए एसआईजे, लॉकिंग फ़ंक्शन के लिए एसआईएल और संबंधित माउंटिंग विधियों के लिए एफए/एफबी/सीए/सीबी/एलबी/टीसी का चयन करें।
एसओएलएच एसआई श्रृंखला टाई-रॉड-मुक्त आईएसओ 15552 मानक सिलेंडर में प्रोफाइल एकीकृत संरचना, उच्च कठोरता, समायोज्य एयर बफर और पूर्ण सार्वभौमिक विनिमेयता है, जो पारंपरिक एससी और आयातित डीएनसी सिलेंडर के लिए लागत प्रभावी मध्य-श्रेणी प्रतिस्थापन है, जो मानकीकृत और निर्यात-ग्रेड स्वचालित उपकरणों के लिए व्यापक रूप से लागू है।
