वायवीय घटक श्रृंखला

SOLH IS3000 पिस्टन-प्रकार यांत्रिक वायवीय दबाव स्विच समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। हवा का दबाव 1NO+1NC माइक्रो संपर्क स्विच को सक्रिय करने के लिए अंतर्निर्मित पिस्टन को धक्का देता है, जिसमें समायोज्य दबाव सीमा 0.1~0.7MPa, हिस्टैरिसीस ≤0.05MPa और दोहराव क्षमता ±0.05MPa है। डाई-कास्ट एल्यूमीनियम हाउसिंग IP40 डस्टप्रूफ ग्रेड तक पहुंचती है, जो बिजली की आपूर्ति के बिना ऑफ़लाइन दबाव सेटिंग के लिए शीर्ष समायोजन नॉब और ग्रेजुएटेड विंडो से सुसज्जित है। मानक पोर्ट Rc1/4, वैकल्पिक NPT1/4 थ्रेड, IS3100 गैसकेट माउंटिंग संस्करण और PLC के लिए समर्पित IS3010 माइक्रो-लोड वैरिएंट, साथ ही संकेतक लाइट वैकल्पिक मॉडल। इसकी ठोस पिस्टन यांत्रिक संरचना उत्कृष्ट आघात और कंपन प्रतिरोध प्रदान करती है, कंपन फीडरों पर स्थिर, हथौड़ों और स्टैम्पिंग मशीनों पर सिग्नल बहाव के बिना या डिजिटल इलेक्ट्रॉनिक स्विच के लिए गलत ट्रिगरिंग के बिना स्थिर होती है। अधिकतम संपर्क लोड 1ए लघु सोलनॉइड वाल्वों की सीधी ड्राइविंग या पीएलसी डिजिटल इनपुट से कनेक्शन की अनुमति देता है, जो मुख्य वायु स्रोत कम दबाव संरक्षण, सिलेंडर क्लैंपिंग स्थिति पुष्टि और कंपन उपकरणों के लिए वायवीय सुरक्षा इंटरलॉक के लिए व्यापक रूप से लागू होता है। यह IS10 रीड स्विच की तुलना में उच्च विद्युत भार क्षमता और ISE30A डिजिटल दबाव स्विच की तुलना में बेहतर लागत प्रदर्शन और कंपन स्थिरता प्रदान करता है।

SOLH IS10 नॉन-कॉन्टैक्ट रीड ट्यूब न्यूमेटिक प्रेशर स्विच मैचिंग SMC एयर सर्विस यूनिट एक्सेसरीज के साथ पूरी तरह से विनिमेय है। यह रीड ट्यूब को चुंबकीय रूप से ट्रिगर करने के लिए एक चुंबक से सुसज्जित पिस्टन चलाकर हवा के दबाव के माध्यम से संचालित होता है, जिसमें शून्य यांत्रिक संपर्क घर्षण और कोई इलेक्ट्रिक स्पार्क नहीं होता है, IS3000 पिस्टन माइक्रो-संपर्क स्विच की तुलना में कहीं अधिक लंबे समय तक सेवा जीवन के साथ। समायोज्य दबाव सीमा 0.1 ~ 0.6 एमपीए को कवर करती है और हिस्टैरिसीस को 0.08 एमपीए के तहत नियंत्रित किया जाता है। एक साइड ग्रेजुएटेड व्यूइंग विंडो बिजली की आपूर्ति के बिना एक स्क्रूड्राइवर के साथ ऑफ़लाइन दबाव अंशांकन की अनुमति देती है। दो माउंटिंग प्रकार उपलब्ध हैं: R1/8 इनलाइन थ्रेड के साथ IS10-01S, और क्लिप-ऑन IS10M जो कैबिनेट स्थान को बचाने के लिए सीधे AC FRL मैनिफोल्ड्स पर चिपक जाता है। AC/DC 100V के लिए रेटेड संपर्क लोड 1A तक पहुंचता है, जो सीधे लघु सोलनॉइड वाल्व चलाने या पीएलसी डिजिटल इनपुट से कनेक्ट करने में सक्षम है। लघु और हल्का, यह मुख्य वायु निम्न-दबाव अलार्म, सिलेंडर फुल-स्ट्रोक पुष्टिकरण और वाइब्रेटर वायवीय सर्किट के सुरक्षा इंटरलॉक के लिए लागत-मानक दबाव मॉनिटर के रूप में कार्य करता है।

SOLH PB1011A लघु डायाफ्राम पंप समकक्ष SMC PB1011 मॉडल के साथ पूरी तरह से विनिमेय है। एकीकृत अंतर्निर्मित DC24V 3-पोर्ट सोलनॉइड वाल्व प्रत्यक्ष विद्युत नियंत्रण को सक्षम बनाता है, जबकि PB1013A एयर पायलट संस्करण बाहरी उपकरण इंटरलॉक के लिए डिज़ाइन किया गया है। शाफ़्टलेस-सील निर्माण मध्यम रिसाव को पूरी तरह से समाप्त कर देता है। गीले घटक वैकल्पिक पीपी पॉलीप्रोपाइलीन या एसयूएस316 स्टेनलेस स्टील हैं, जो कमजोर एसिड, क्षार और कार्बनिक सॉल्वैंट्स के उत्कृष्ट प्रतिरोध के लिए मिश्रित पीटीएफई डायाफ्राम और एफकेएम सील के साथ जोड़े जाते हैं। यह 8 से 2000 एमएल/मिनट तक समायोज्य प्रवाह प्रदान करता है, अधिकतम 2.5 मीटर सूखी सक्शन लिफ्ट के साथ 100 एमपीए·एस तक तरल चिपचिपाहट को संभालता है, 64 डीबी (ए) शोर से नीचे संचालित होता है और 30 मिलियन चक्र डायाफ्राम सेवा जीवन प्राप्त करता है। द्रव पोर्ट वैकल्पिक NPT1/8 के साथ मानक Rc1/8 थ्रेड को अपनाते हैं; वायु आपूर्ति और निकास बंदरगाह M5 लघु धागों का उपयोग करते हैं। इंस्टॉलेशन के लिए एयर लॉक से बचने के लिए तरल आउटलेट को ऊपर की ओर रखना आवश्यक है। सेमीकंडक्टर और पीवी लाइनों में सूक्ष्म रासायनिक तरल स्थानांतरण, चिकित्सा जैव रासायनिक अभिकर्मक फीडिंग, मुद्रण स्याही और गोंद आपूर्ति, और पर्यावरणीय जल उपचार उपकरणों के लिए सटीक रासायनिक खुराक के लिए व्यापक रूप से उपयोग किया जाता है।

SOLH VR3200/VR3201 पावर-फ्री मैकेनिकल न्यूमेटिक-इलेक्ट्रिक रिले मिलान वाले एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। यह पीएलसी इंटरलॉक, दबाव निगरानी और गलती अलार्म के लिए बाहरी बिजली आपूर्ति के बिना वायु दबाव संकेतों को 1NO+1NC शुष्क संपर्क संकेतों में परिवर्तित करता है, जिसमें 0.1 से 1.0MPa तक समायोज्य ट्रिगर दबाव और उच्च-लोड अंतर्निहित माइक्रो स्विच होता है। तीन प्रकार उपलब्ध हैं: सूखी धूल-मुक्त नियंत्रण कैबिनेट के लिए ओपन-फ्रेम VR3200; आर्द्र और धूल भरी मशीन टूल्स और उत्पादन लाइनों के लिए पूरी तरह से सीलबंद IP44 ड्रिप-प्रूफ VR3201; मजबूत ईएमसी हस्तक्षेप और निर्यात मशीनरी के लिए समर्पित ग्राउंडिंग टर्मिनल के साथ सीई-प्रमाणित वीआर3202। मानक आरसी1/8 एयर इनलेट, पीतल वाल्व बॉडी, पीओएम पिस्टन, स्टेनलेस स्टील रिटर्न स्प्रिंग और एनबीआर सील से सुसज्जित, इसका व्यापक रूप से सिलेंडर क्लैंपिंग दबाव पुष्टिकरण, वैक्यूम चक नकारात्मक दबाव प्रतिक्रिया, मुख्य वायु स्रोत कम दबाव चेतावनी और इलेक्ट्रॉनिक सेंसर के बिना विस्फोट-प्रवण कार्यशालाओं में सिग्नल रूपांतरण के लिए उपयोग किया जाता है।

SOLH AN श्रृंखला का वायवीय एग्जॉस्ट साइलेंसर समतुल्य SMC मफलर के साथ पूरी तरह से विनिमेय है, जो M5 माइक्रो थ्रेड से लेकर Rc2" बड़े बोर तक पूर्ण आकार की रेंज को कवर करता है, जो फ्लेम-रिटार्डेंट सिंटर्ड रेज़िन और उच्च तापमान वाले सिंटर्ड कॉपर धातु संस्करणों में उपलब्ध है। यह 25 ~ 35dB (A) शोर में कमी प्राप्त करता है। डबल-लेयर मिश्रित संरचना प्रभावी ढंग से सोलनॉइड वाल्व और सिलेंडर से उच्च गति निकास प्रभाव शोर को दबाती है, तेल धुंध को रोकती है। स्पलैशिंग, और एक्चुएटर्स को धीमा किए बिना कम एग्जॉस्ट बैक प्रेशर बनाए रखता है। रेज़िन वैरिएंट UL94-V0 फ्लेम रिटार्डेंट हाउसिंग के साथ -10 से 60 ℃ तक संचालित होता है, जबकि सिंटर्ड मेटल प्रकार लगातार उच्च तापमान निकास वातावरण के लिए 150 ℃ तक का सामना करता है, पूर्ण लाइनअप सोलनॉइड वाल्व, सिलेंडर और केंद्रीकृत निकास हेडर के लिए उपयुक्त है, जो एयरफ्लो क्षमता के आधार पर सूक्ष्म, मध्यम और औद्योगिक बड़े-बोर मॉडल में वर्गीकृत होता है। मीट्रिक, आरसी, एनपीटी और पुश-इन कनेक्शन विकल्प। बंद साइलेंसर कोर को रिवर्स एयर ब्लोइंग द्वारा साफ किया जा सकता है, जो सभी वायवीय सर्किट के लिए आवश्यक शोर कम करने वाले पर्यावरणीय सहायक उपकरण के रूप में काम करता है।

एसओएलएच जी श्रृंखला वायवीय दबाव गेज संपीड़ित वायु माप के लिए समर्पित हैं, जो पैनल एम्बेडिंग के लिए रियर-थ्रेड जी प्रकार और इनलाइन पाइप माउंटिंग के लिए साइड-थ्रेड जीए प्रकार में विभाजित हैं। डायल का आकार 0.2~1.5MPa के माप विस्तार के साथ φ15 से φ63 तक होता है। मानक सटीकता ±3% FS है, जबकि मिनी G15 और G27 ±5% FS तक पहुंचते हैं। लाल-हरे रंग की सीमा के छल्ले से सुसज्जित एल वेरिएंट सहज दृश्य दबाव स्थिति पहचान को सक्षम करते हैं; बड़े डायल G53-L और G63-L लंबी दूरी से स्पष्ट रीडिंग की गारंटी देते हैं। कनेक्शन थ्रेड में M5, R1/16, R1/8 और R1/4 शामिल हैं। मानक पीतल फिटिंग की आपूर्ति की जाती है, और अर्धचालक उच्च शुद्धता गैस सर्किट के लिए तांबा मुक्त तेल मुक्त स्वच्छ संस्करण वैकल्पिक हैं। गेज जिंक मिश्र धातु / निकल-प्लेटेड एल्यूमीनियम आवास और प्रभाव-प्रतिरोधी पॉली कार्बोनेट विंडो को अपनाता है। वास्तविक समय में वायु दबाव की निगरानी के लिए सोलनॉइड वाल्व, नियामकों और स्वचालन उपकरणों के साथ व्यापक रूप से मिलान किया गया, सभी आकार आयातित समकक्ष दबाव गेज के साथ पूरी तरह से विनिमेय हैं।

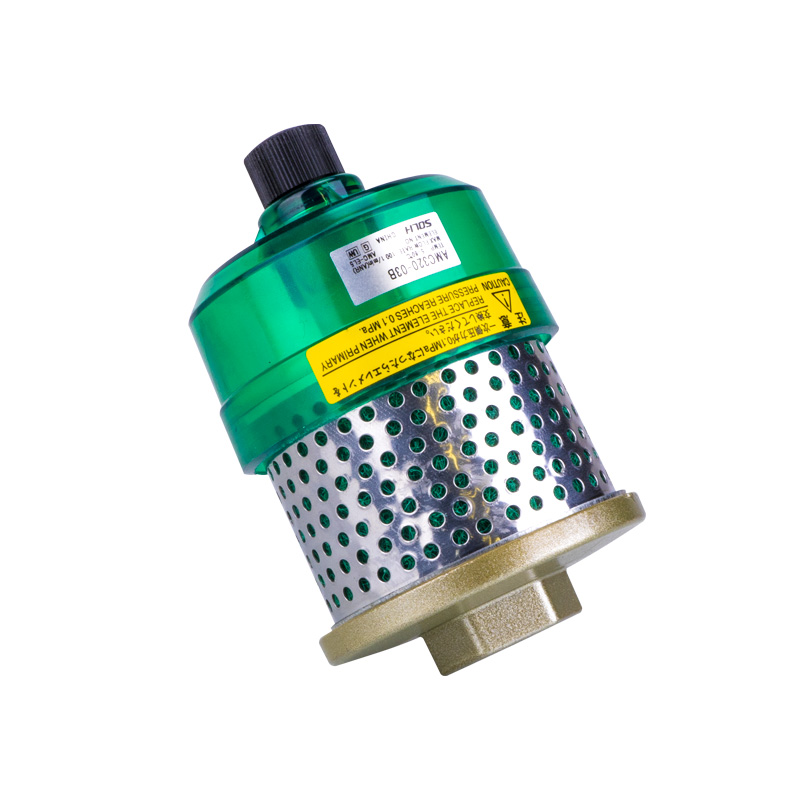

एसओएलएच एएमसी श्रृंखला एग्जॉस्ट क्लीनर एक 2-इन-1 इकाई है जो तेल धुंध पृथक्करण और साइलेंसर फ़ंक्शन को एकीकृत करती है, जिसे एसएमसी एएमसी के ड्रॉप-इन विकल्प के रूप में इंजीनियर किया गया है। यह शोर को 30-35 डीबी तक कम करते हुए सिलेंडर और सोलनॉइड वाल्व निकास से महीन तेल की धुंध और धूल को पकड़ लेता है। केन्द्रापसारक पूर्व-पृथक्करण, प्रतिस्थापन योग्य ग्लास फाइबर + सक्रिय कार्बन तत्व और अंतर्निर्मित तेल नाबदान की विशेषता, यह स्वच्छ कार्यशालाओं को तेल मुक्त रखता है। ब्रैकेट और ड्रेन पाइपिंग संस्करणों के साथ आर, एनपीटी और जी थ्रेड में उपलब्ध है।

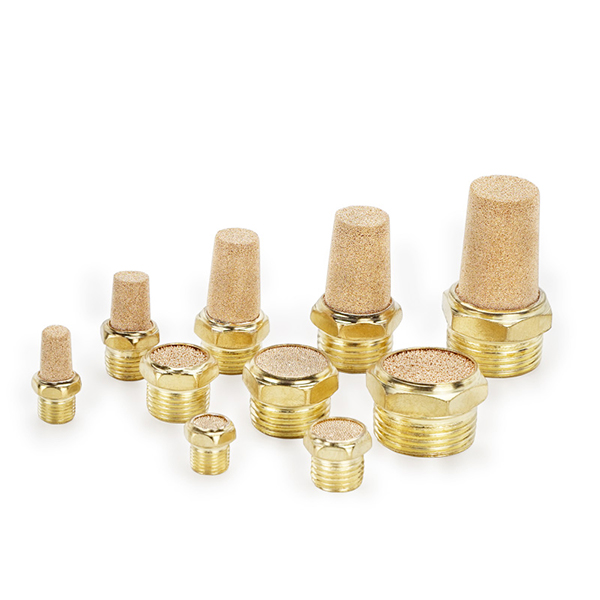

एसओएलएच वायवीय साइलेंसर परिवार में पांच श्रृंखलाएं शामिल हैं: बीएसएल मानक सिन्जेड कांस्य मफलर, बीएसएलएम लघु धातु साइलेंसर, समायोज्य निकास थ्रॉटल के साथ बीईएसएल संयुक्त साइलेंसर, और भोजन, चिकित्सा और इलेक्ट्रॉनिक्स वातावरण के लिए तांबा मुक्त ऑल-प्लास्टिक PAL / PALM प्रकार। थ्रेड विकल्प M5 से PT1/2" तक होते हैं। पीतल, एल्यूमीनियम और पूर्ण-प्लास्टिक आवास विभिन्न स्थायित्व, स्थान और सफाई आवश्यकताओं को पूरा करते हैं, जो स्वच्छ और शांत स्वचालन कार्यशालाओं के लिए सोलनॉइड वाल्व और सिलेंडर बंदरगाहों पर निकास शोर को कम करते हैं।

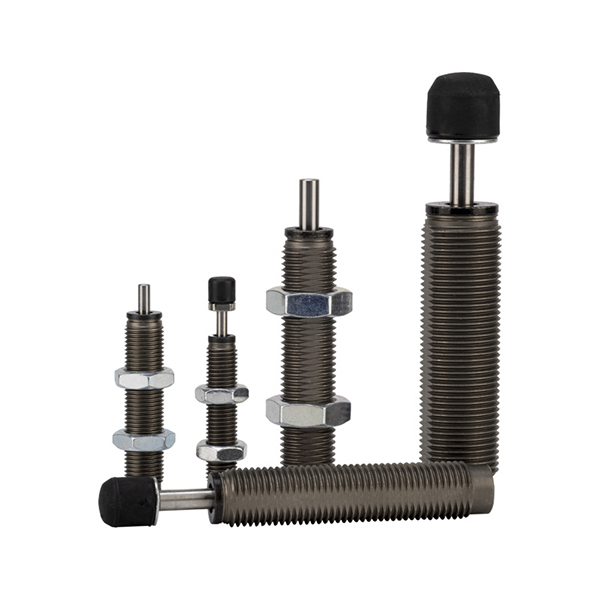

एसओएलएच आरबी श्रृंखला एसएमसी मानक का पालन करते हुए फिक्स्ड ऑरिफिस हाइड्रोलिक शॉक अवशोषक हैं, जो आयातित डैम्पर्स के लिए ड्रॉप-इन प्रतिस्थापन हैं। बिल्ट-इन मल्टी-स्टेज थ्रॉटलिंग बिना किसी क्षेत्र समायोजन के प्रभाव ऊर्जा को गर्मी में परिवर्तित करता है, जो 0.05-5 मी/सेकेंड प्रभाव गति का समर्थन करता है। चार उप-श्रृंखलाएं 0.5-147J ऊर्जा और M6-M27 थ्रेड्स में सामान्य (आरबी), कूलेंट-प्रतिरोधी (आरबीएल), शॉर्ट-बॉडी (आरबीक्यू) और डस्ट-कैप्ड (आरबीसी) अनुप्रयोगों को कवर करती हैं। ±5° मिसलिग्न्मेंट सहनशीलता के साथ स्क्रू-माउंटेड, स्वचालन उपकरण में सिलेंडर, रैखिक स्लाइड और रोटरी एक्चुएटर्स के अंत-स्ट्रोक बफरिंग के लिए आदर्श।
