रिचगे टेक्नोलॉजी एसएफ6 सर्किट ब्रेकर का विस्तृत परिचय

    रिचगे टेक्नोलॉजी मुख्य रूप से लो-वोल्टेज स्विचगियर एक्सेसरीज, हाई-वोल्टेज स्विचगियर घटकों और इनडोर/आउटडोर सर्किट ब्रेकर श्रृंखला के निर्माण पर केंद्रित है। निम्नलिखित संदर्भ के लिए SF6 सर्किट ब्रेकरों का पेशेवर परिचय प्रदान करता है।

I. SF6 सर्किट ब्रेकर का मूल अवलोकन

    एसएफ6 सर्किट ब्रेकर एक हाई-वोल्टेज सर्किट ब्रेकर है जो सल्फर हेक्साफ्लोराइड (एसएफ6) गैस को इन्सुलेशन और आर्क-बुझाने वाले माध्यम के रूप में उपयोग करता है, जिसका व्यापक रूप से बिजली प्रणालियों के ट्रांसमिशन और वितरण क्षेत्रों में उपयोग किया जाता है।

मुख्य विशेषताएं:

• उत्कृष्ट इन्सुलेशन प्रदर्शन: एसएफ 6 गैस की इन्सुलेशन ताकत हवा की तुलना में 2.5-3 गुना है, जो उपकरण की मात्रा को काफी कम कर सकती है।

• बेहतर चाप-बुझाने की क्षमता: उच्च चाप स्तंभ चालकता, कम चाप समय (2-2.5 चक्र), और बड़ी तोड़ने की क्षमता (80kA तक)।

• आग का कोई खतरा नहीं: एसएफ6 गैस उच्च सुरक्षा के साथ गैर-ज्वलनशील है।

• लंबी सेवा जीवन: लंबे रखरखाव चक्र और कम रखरखाव आवृत्ति के साथ, विद्युत जीवन 25 वर्ष से अधिक तक पहुंच सकता है।

द्वितीय. कार्य सिद्धांत और संरचना

2.1 कार्य सिद्धांत

चाप-बुझाने का तंत्र:

1. खोलने के दौरान, गतिशील और स्थिर संपर्क एक चाप उत्पन्न करने के लिए अलग हो जाते हैं, जिससे SF6 गैस उच्च तापमान पर S, F परमाणुओं और सकारात्मक/नकारात्मक आयनों में विघटित हो जाती है।

2. SF6 गैस अणु नकारात्मक आयन बनाने के लिए मुक्त इलेक्ट्रॉनों को ग्रहण करते हैं, जिससे चाप स्तंभ की चालकता कम हो जाती है और चाप विलुप्त होने में तेजी आती है।

3. चाप बुझने के बाद, गैस अपनी मूल इन्सुलेशन स्थिति को बहाल कर देती है।

गैस परिसंचरण:दबाव गैस प्रकार या स्व-ऊर्जा प्रकार सिद्धांत को अपनाते हुए, चाप को जल्दी से बुझाने और इन्सुलेशन को बहाल करने के लिए पिस्टन या चाप ऊर्जा के माध्यम से गैस प्रवाह उत्पन्न होता है।

2.2 मुख्य संरचना

तृतीय. रिच टेक्नोलॉजी द्वारा निर्मित एसएफ6 सर्किट ब्रेकर के प्रकार और तकनीकी पैरामीटर

3.1 मुख्य प्रकार

1. संरचना द्वारा वर्गीकृत:

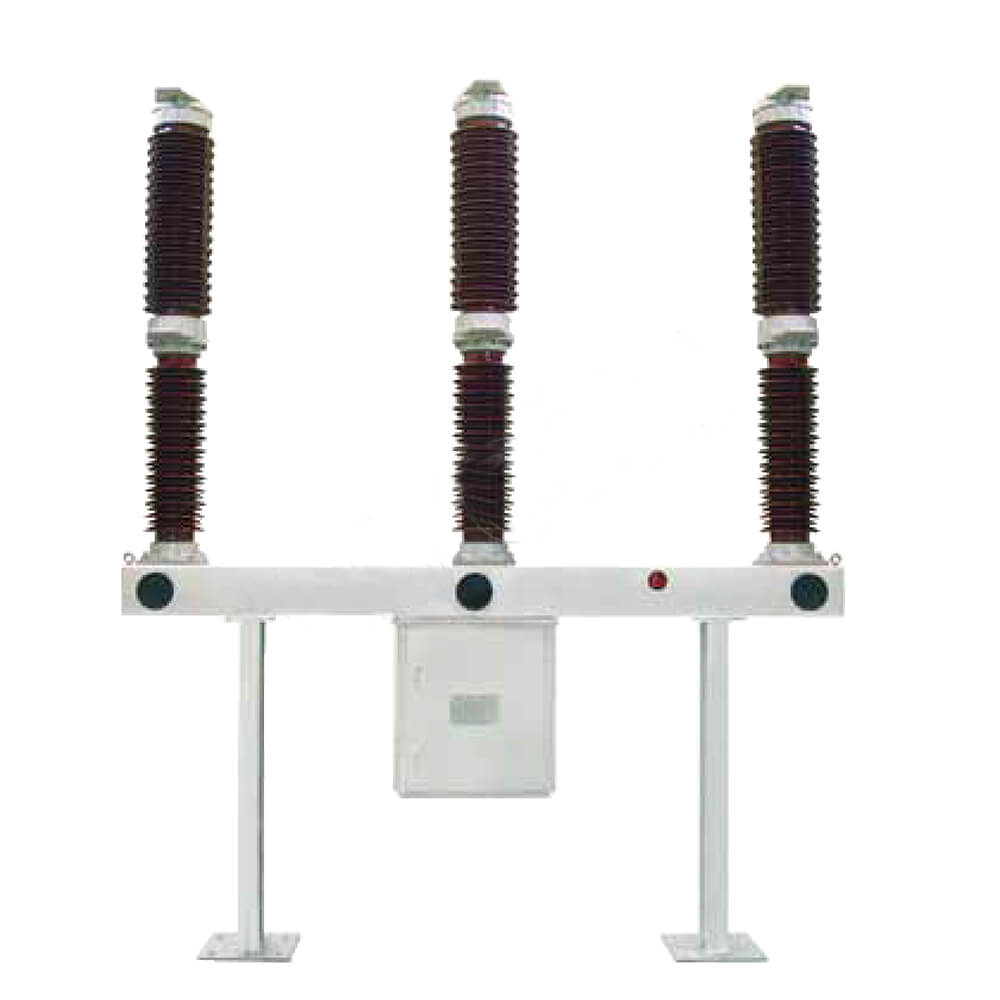

• चीनी मिट्टी के स्तंभ प्रकार: तीन-चरण स्वतंत्र, बड़ी मात्रा, बाहरी स्थानों के लिए उपयुक्त (जैसे FA4-550 प्रकार)

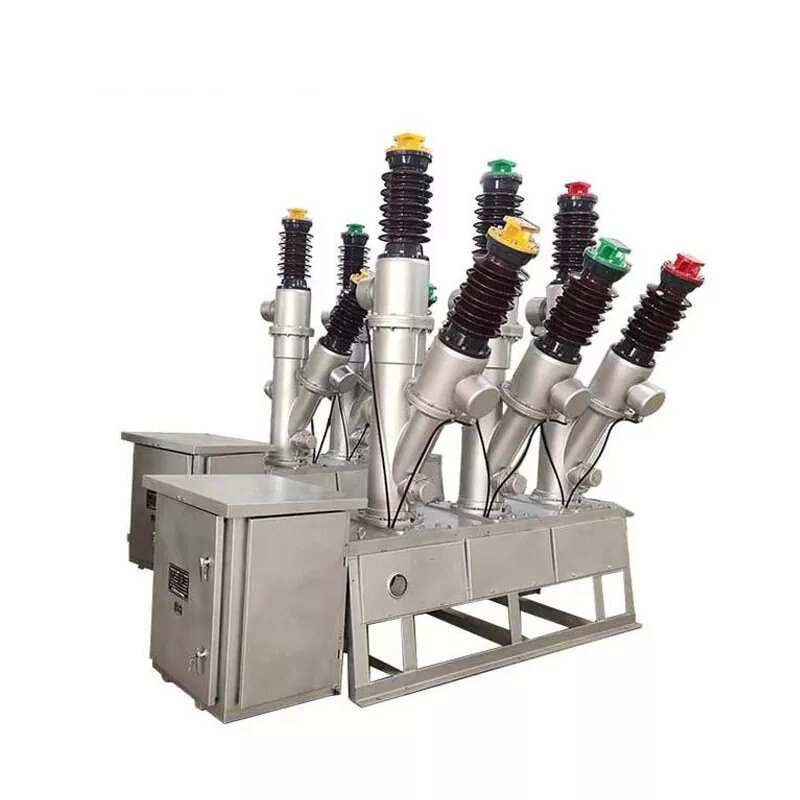

• टैंक प्रकार (फर्श टैंक प्रकार): तीन-चरण सामान्य टैंक, कॉम्पैक्ट संरचना, अच्छा भूकंपीय प्रदर्शन, आसान रखरखाव

• जीआईएस संयुक्त विद्युत उपकरण में सर्किट ब्रेकर: एक सीलबंद शेल में डिस्कनेक्टर, ग्राउंडिंग स्विच आदि के साथ एकीकृत

2. चाप-बुझाने की विधि द्वारा वर्गीकृत:

• एकल-दबाव प्रकार: चाप शमन कक्ष के अंदर केवल एक दबाव, सरल संरचना, व्यापक रूप से उपयोग किया जाता है

• दोहरे दबाव का प्रकार: उच्च और निम्न दबाव वाले वायु कक्षों के साथ, बेहतर चाप-बुझाने का प्रदर्शन लेकिन जटिल संरचना

3.2 मुख्य तकनीकी पैरामीटर

चतुर्थ. SF6 सर्किट ब्रेकर के लाभ और अनुप्रयोग परिदृश्य

4.1 उत्पाद लाभ

1. उत्कृष्ट ब्रेकिंग प्रदर्शन: आर्क्स को जल्दी से बुझा सकता है, मुश्किल से चॉपिंग ओवरवॉल्टेज उत्पन्न कर सकता है, और उपकरण और लाइनों की रक्षा कर सकता है

2. उच्च विश्वसनीयता: सीलबंद संरचना बाहरी वातावरण के प्रभाव को कम करती है, जो विभिन्न कठोर जलवायु परिस्थितियों के लिए उपयुक्त है

3. कम शोर: ऑपरेशन का शोर 85dB से कम है, जिससे काम के माहौल में सुधार होता है

4. छोटा फर्श क्षेत्र: कॉम्पैक्ट संरचना, विशेष रूप से शहरी सबस्टेशनों और जगह की कमी वाले स्थानों के लिए उपयुक्त

5. उच्च खुफिया स्तर: वास्तविक समय में गैस घनत्व, तापमान और संचालन स्थिति की निगरानी के लिए निगरानी प्रणाली को एकीकृत कर सकता है

4.2 अनुप्रयोग परिदृश्य

• पावर ट्रांसमिशन सिस्टम: 500kV और उससे ऊपर की अल्ट्रा-हाई वोल्टेज ट्रांसमिशन लाइनों की सुरक्षा और नियंत्रण

• सबस्टेशन: मुख्य ट्रांसफार्मर और बसबारों के लिए सुरक्षा उपकरण के रूप में उपयोग किया जाता है

• औद्योगिक पावर ग्रिड: बड़े कारखानों, खदानों आदि में स्व-प्रदत्त बिजली स्टेशनों के लिए उच्च वोल्टेज बिजली वितरण।

• नया ऊर्जा ग्रिड कनेक्शन: पवन फार्मों और फोटोवोल्टिक बिजली स्टेशनों में बूस्टर स्टेशनों के लिए सुरक्षा उपकरण

• शहरी पावर ग्रिड: कॉम्पैक्ट जीआईएस स्विचगियर का मुख्य घटक

वी. स्थापना और रखरखाव बिंदु

5.1 स्थापना आवश्यकताएँ

1. फाउंडेशन की तैयारी:

• उपकरण की स्थिरता सुनिश्चित करने के लिए समतलता त्रुटि <1 मिमी/मीटर

• परफेक्ट ग्राउंडिंग सिस्टम, ग्राउंडिंग प्रतिरोध <0.5Ω

2. गैस उपचार:

• स्थापना से पहले गैस रिसाव का पता लगाना, वार्षिक रिसाव दर <1‰ होनी चाहिए

• 133Pa से नीचे निकालें और 2 घंटे से अधिक समय तक रखें, फिर कोई रिसाव न होने की पुष्टि करने के बाद योग्य SF6 गैस भरें

• गैस भरने का दबाव सख्ती से उत्पाद मैनुअल आवश्यकताओं का पालन करता है, त्रुटि ±0.02MPa के भीतर नियंत्रित होती है

3. तंत्र समायोजन:

• खुलने और बंद होने का समय और सिंक्रनाइज़ेशन समायोजन तकनीकी आवश्यकताओं को पूरा करते हैं

• ऑपरेटिंग तंत्र जाम हुए बिना लचीला है

• सहायक स्विच सामान्य सिग्नल फीडबैक के साथ सटीक रूप से स्विच करता है

5.2 रखरखाव के तरीके

नियमित निरीक्षण आइटम:

विशेष रखरखाव:

• गैस पुनःपूर्ति: जब दबाव अलार्म मान तक गिर जाता है (आमतौर पर रेटेड दबाव से 0.05MPa कम), समय पर गैस पुनःपूर्ति करें

• गैस प्रतिस्थापन: गंभीर फॉल्ट करंट के टूटने के बाद, गैस की गुणवत्ता की जांच करें और यदि आवश्यक हो तो बदलें

• घनत्व रिले अंशांकन: हर 2-3 साल में अंशांकन करें

VI. सावधानियां और सुरक्षा उपाय

1. SF6 गैस विशेषताएँ:

• शुद्ध SF6 गैर-विषाक्त है, लेकिन आर्क अपघटन उत्पाद (जैसे SO2, HF) विषैले होते हैं, इसलिए रखरखाव के दौरान वेंटिलेशन आवश्यक है

• त्वचा और श्वसन पथ के साथ गैस के संपर्क से बचें, यदि आवश्यक हो तो सुरक्षात्मक उपकरण पहनें

2. रखरखाव सुरक्षा:

• सबसे पहले बिजली काटनी होगी, रखरखाव से पहले सत्यापित करना होगा कि बिजली नहीं है और जमीन क्या है

• SF6 गैस छोड़ने से पहले दबाव को शून्य गेज दबाव तक कम करें

• आंतरिक गैस समाप्त हो गई है यह सुनिश्चित करने के लिए उपकरण खोलने के बाद 15 मिनट से अधिक समय तक जबरन वेंटिलेशन करें

3. पर्यावरण संरक्षण आवश्यकताएँ:

• SF6 एक मजबूत ग्रीनहाउस गैस है (GWP मान 23900), इसलिए उत्सर्जन को सख्ती से नियंत्रित किया जाना चाहिए

• अपशिष्ट गैस को पुनर्चक्रित और उपचारित किया जाना चाहिए, और इसे सीधे वायुमंडल में नहीं छोड़ा जाना चाहिए

सातवीं. सारांश

    अपने उत्कृष्ट इन्सुलेशन और आर्क-बुझाने के प्रदर्शन के साथ, एसएफ 6 सर्किट ब्रेकर आधुनिक बिजली प्रणालियों में उच्च-वोल्टेज स्विचगियर की मुख्यधारा की पसंद बन गया है, विशेष रूप से बड़ी क्षमता, उच्च-वोल्टेज स्तर के बिजली पारेषण और वितरण परिदृश्यों के लिए उपयुक्त है।
