ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

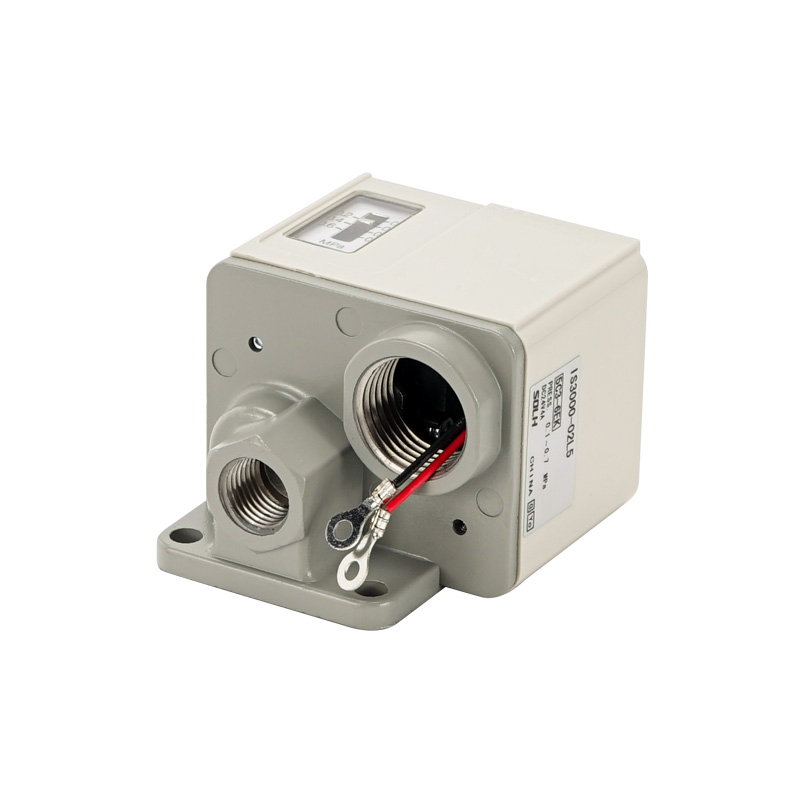

SOLH IS3000 श्रृंखला एक क्लासिक पिस्टन-चालित मैकेनिकल माइक्रो प्रेशर स्विच है। यह स्प्रिंग पिस्टन पर अभिनय करने वाले वायु दबाव के माध्यम से एक आंतरिक सूक्ष्म संपर्क स्विच को धक्का देता है, जो मजबूत प्रत्यक्ष विद्युत आउटपुट प्रदान करता है। मुख्य रूप से एयर सर्किट के ऊपर/नीचे दबाव संरक्षण और स्वचालित ट्रिगर नियंत्रण, IS10 रीड स्विच श्रृंखला के समान ग्रेड और संगत प्रतिस्थापन के लिए उपयोग किया जाता है। भारी कंपन वाले वातावरण के लिए बिल्कुल सही जहां इलेक्ट्रॉनिक डिजिटल स्विच अस्थिर होते हैं।
1. संचालन सिद्धांत
- संपीड़ित हवा स्प्रिंग-लोडेड पिस्टन को धक्का देती है; एक बार जब हवा का दबाव पूर्व निर्धारित सीमा तक पहुँच जाता है, तो पिस्टन यांत्रिक रूप से संपर्क सर्किट को खोलने या बंद करने के लिए अंतर्निहित माइक्रो स्विच को सक्रिय कर देता है। जब दबाव हिस्टैरिसीस मान से नीचे चला जाता है, तो स्प्रिंग पिस्टन को रीसेट कर देता है और मूल स्विच स्थिति को बहाल कर देता है।
2. मुख्य संरचनात्मक घटक
- शीर्ष दबाव समायोजन घुंडी: बिजली की आपूर्ति के बिना ट्रिगर दबाव की सीधी रोटरी सेटिंग
- बिल्ट-इन 1ab माइक्रो स्विच: यूनिवर्सल एसी/डीसी लोड, सीधे पीएलसी इनपुट टर्मिनलों को कनेक्ट करें या छोटे सोलनॉइड वाल्व चलाएं
- ग्रेजुएटेड प्रेशर व्यूइंग विंडो: वास्तविक समय प्रीसेट प्रेशर रीडिंग के लिए दृश्यमान एमपीए स्केल
- डाई-कास्ट एल्यूमीनियम आवास: IP40 धूल संरक्षण, सामान्य कारखाने कार्यशाला वातावरण के लिए उपयुक्त
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| लागू माध्यम |
शुष्क हवा, नाइट्रोजन और अन्य गैर-संक्षारक अक्रिय गैस |
| अधिकतम परिचालन दबाव |
1.0 एमपीए |
| समायोज्य दबाव रेंज |
0.1 ~ 0.7 एमपीए (मानक वायवीय प्रणालियों का पूर्ण कवरेज) |
| हिस्टैरिसीस (डेड बैंड) |
≤ 0.05 एमपीए |
| पुनरावर्तनीयता सटीकता |
±0.05 एमपीए |
| कॉन्फिगरेशन से संपर्क करें |
1ab सिंगल पोल डबल थ्रो (NO / NC स्विचेबल वायरिंग) |
| लोड रेटिंग से संपर्क करें |
मानक प्रकार: AC/DC 100V 1AM माइक्रो लोड प्रकार (IS3010): DC 5V 1mA (पीएलसी और लघु रिले के लिए अनुकूलित) |
| पोर्ट थ्रेड आकार |
आरसी1/4 (आईएस3000-02); एनपीटी1/4 (आईएस3000-एन02) |
| परिचालन तापमान |
-5 ~ 60℃ (वायु पाइप के अंदर कोई बर्फ नहीं बनना) |
| संरक्षण वर्ग |
IP40 धूल प्रतिरोधी |
| सेवा जीवन |
10 मिलियन तक यांत्रिक स्विचिंग चक्र |

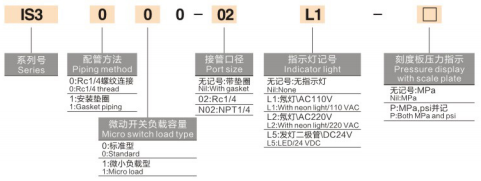

1. मॉडल उदाहरण: IS3000-02-P
- IS3000: बेस मानक थ्रेडेड बॉडी श्रृंखला
-- 02: पोर्ट थ्रेड कोड = आरसी1/4; प्रत्यय N02 = NPT1/4 अमेरिकी धागा
- पी: अंतर्निर्मित नियॉन सूचक प्रकाश (रिक्त = प्रकाश के बिना मानक मॉडल)
2. व्युत्पन्न विशेष मॉडल
- IS3100: गैस्केट सरफेस माउंटिंग वेरिएंट, इंटीग्रेटेड मैनिफोल्ड इंस्टॉलेशन के लिए मॉड्यूलर एयर सर्विस यूनिट्स (AFC/AC सीरीज) से मेल खाता है
- IS3010: माइक्रो लो-लोड समर्पित मॉडल, पीएलसी नियंत्रकों के छोटे डीसी सिग्नल इनपुट के लिए अनुकूलित
1. झटका और कंपन प्रतिरोधी हेवी-ड्यूटी मैकेनिकल डिज़ाइन
- ठोस पिस्टन + सूक्ष्म संपर्क निर्माण, वाइब्रेटर से निरंतर कंपन के तहत स्थिर प्रदर्शन, हथौड़ा और मुद्रांकन उपकरण, कोई सिग्नल बहाव या गलत ट्रिगरिंग नहीं।
2. पावर के बिना सरल ऑन-साइट कैलिब्रेशन
- शीर्ष रोटरी समायोजन घुंडी + दृश्यमान ग्रेजुएटेड विंडो; नियंत्रण कैबिनेट को सक्रिय किए बिना दबाव सीमा को ऑफ़लाइन सेट किया जा सकता है।
3. वाइड एसी/डीसी लोड अनुकूलता
- उच्च 1ए संपर्क भार क्षमता मध्यवर्ती रिले के बिना छोटे सोलनॉइड वाल्वों को सीधे चलाने या डिजिटल पीएलसी इनपुट बिंदुओं से सीधे कनेक्शन की अनुमति देती है।
4. अल्ट्रा-लो हिस्टैरिसीस
- अधिकतम डेड बैंड ≤0.05MPa, डाउनस्ट्रीम उपकरण के बार-बार तेजी से चालू-बंद होने से बचने के लिए लगातार ट्रिगर और रीसेट दबाव।
1. मुख्य वायु स्रोत कम दबाव संरक्षण
- एयर फिल्टर रेगुलेटर स्नेहक इकाइयों की डाउनस्ट्रीम स्थापित; यदि के/जीटी वाइब्रेटर, बीवीपी/एसके नॉकिंग हैमर और न्यूमेटिक एक्चुएटर्स को अपर्याप्त थ्रस्ट क्षति से बचाने के लिए आपूर्ति दबाव 0.4 एमपीए से नीचे चला जाता है तो अलार्म सिग्नल ट्रिगर हो जाता है।
2. सिलेंडर स्ट्रोक स्थिति की पुष्टि
- सिलेंडर पूरी तरह से विस्तारित होने के बाद, अगले उत्पादन प्रक्रिया चरण को इंटरलॉक करने के लिए स्विच सिग्नल भेजने के लिए चैम्बर का दबाव पूर्व निर्धारित मूल्य तक बढ़ जाता है।
3. वाइब्रेटर सर्किट सुरक्षा इंटरलॉक
- वायु दबाव संचालित करने वाले मॉनिटर; अंडर-प्रेशर ऑपरेशन के कारण होने वाले वाइब्रेटर बर्नआउट को रोकने के लिए जब दबाव थ्रेशोल्ड से नीचे चला जाता है तो एक्सक्यू क्विक एग्जॉस्ट वाल्व की बिजली काट देता है।
|
तुलना मद |
IS3000 मैकेनिकल माइक्रो स्विच |
IS10 गैर-संपर्क रीड स्विच |
ISE30A इलेक्ट्रॉनिक डिजिटल स्विच |
| ट्रिगर तंत्र |
पिस्टन यांत्रिक सूक्ष्म संपर्क सक्रियण |
चुंबकीय रीड ट्यूब गैर-संपर्क संवेदन |
उच्च परिशुद्धता इलेक्ट्रॉनिक दबाव सेंसर |
| विद्युत भार क्षमता |
मजबूत (1ए @100वी एसी/डीसी, डायरेक्ट वाल्व ड्राइव) |
मध्यम (0.5ए @100वी) |
कमज़ोर (केवल निम्न-स्तरीय पीएलसी सिग्नल आउटपुट) |
| दबाव निर्धारण विधि |
शीर्ष रोटरी नॉब + स्केल विंडो (बिजली की आवश्यकता नहीं) |
साइड एडजस्टमेंट स्क्रू + छोटे पैमाने की खिड़की |
बहु-कुंजी डिजिटल मेनू पैरामीटर सेटअप |
| मापन सटीकता |
±0.05 एमपीए |
±0.05 एमपीए |
±0.2% एफएस अल्ट्रा-उच्च परिशुद्धता |
| इष्टतम कार्य परिस्थितियाँ |
भारी कंपन, एक्चुएटर्स की सीधी ड्राइव |
सामान्य निम्न-कंपन जन असेंबली लाइनें |
परिशुद्धता दबाव की निगरानी, बंद-लूप पीएलसी नियंत्रण |
SOLH IS3000 श्रृंखला पिस्टन मैकेनिकल वायवीय दबाव स्विच में कम हिस्टैरिसीस, भारी कंपन प्रतिरोध और उच्च संपर्क भार क्षमता है, थ्रेडेड / गैसकेट माउंट और माइक्रो-लोड पीएलसी वेरिएंट उपलब्ध हैं, जो व्यापक रूप से एयर सर्किट दबाव सुरक्षा संरक्षण और वाइब्रेटर, सिलेंडर क्लैंपिंग स्टेशनों और सामान्य स्वचालन उपकरण पर स्वचालित प्रक्रिया ट्रिगर सिग्नल के लिए उपयोग किया जाता है।
