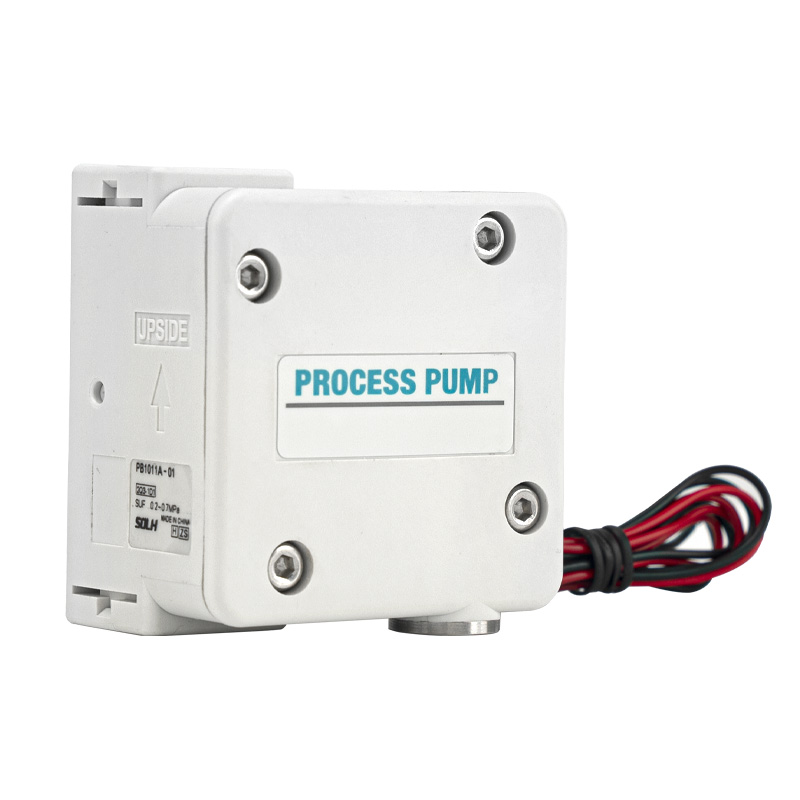

आरपीबी1011 सीरीज डायफ्राम पंप (पीबी1000ए बिल्ट-इन सोलनॉइड वाल्व प्रकार)

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     SOLH PB1011A अंतर्निर्मित सोलनॉइड वाल्व के साथ PB1000A लघु एकल-अभिनय वायवीय डायाफ्राम पंप श्रृंखला से संबंधित है। इसमें कॉम्पैक्ट रूपरेखा, पूर्ण संक्षारण प्रतिरोध और शून्य शाफ्ट सील रिसाव की सुविधा है। रासायनिक विलायक, शुद्ध पानी, चिकित्सा तरल और अभिकर्मक के सूक्ष्म से मध्यम प्रवाह वितरण के लिए डिज़ाइन किया गया, यह एक कॉम्पैक्ट सटीक खुराक पंप है जो व्यापक रूप से बढ़िया रसायन, अर्धचालक और बायोटेक उद्योगों में उपयोग किया जाता है।

मॉडल वर्गीकरण और ड्राइव मोड

     - पीबी1011ए: अंतर्निहित एकीकृत 3-पोर्ट सोलनॉइड वाल्व (डीसी24वी), प्रत्यक्ष विद्युत सिग्नल नियंत्रण, प्लग-एंड-प्ले वायरिंग

     -- पीबी1013ए: बाहरी वायु पायलट प्रकार, स्वतंत्र बाहरी सोलनॉइड वाल्व द्वारा संचालित

     -- पोर्ट आकार प्रत्यय: 01 = आरसी1/8 मानक द्रव पोर्ट

     -- सामान्य पूर्ण मॉडल: PB1011A-01; PB1011A-01-B (बढ़ते फुट ब्रैकेट के साथ); PB1011A-01-N (एनपीटी थ्रेड पोर्ट)

मुख्य तकनीकी विशिष्टताएँ (PB1011A)

     - ड्राइव यूनिट: बिल्ट-इन 3/2 सोलनॉइड वाल्व, DC24V, बिजली की खपत 0.35W

     -- प्रवाह सीमा: 8～2000 एमएल/मिनट (0.12～120 एल/घंटा)

     -- डिस्चार्ज कार्य दबाव: 0～0.6 एमपीए

     -- ड्राई सक्शन लिफ्ट: अधिकतम 2.5 मीटर

     -- ऑपरेटिंग द्रव तापमान: 0～50℃ (पंप चैम्बर के अंदर कोई आइसिंग नहीं)

     -- अधिकतम स्वीकार्य तरल श्यानता: 100 एमपीए·एस

     - आपूर्ति वायु दबाव रेंज: 0.2 ~ 0.7 एमपीए

     -- वायु खपत: ≤40 लीटर/मिनट (एएनआर)

     - कुल मिलाकर आयाम और वजन: 60×60×41 मिमी, लगभग। 170 ग्राम

     -- ऑपरेटिंग शोर: ≤64 डीबी(ए); मैचिंग साइलेंसर से शोर और भी कम हो गया

     - डायाफ्राम सेवा जीवन: 30 मिलियन स्विचिंग चक्र तक

गीला भाग सामग्री विन्यास

      - पंप बॉडी: पॉलीप्रोपाइलीन पीपी / एसयूएस316 स्टेनलेस स्टील वैकल्पिक

     -- डायाफ्राम और चेक वाल्व कोर: समग्र पीटीएफई + पीपी

     - सीलिंग सामग्री: एफकेएम फ्लोरो रबर, एसिड, क्षार और कार्बनिक विलायक के लिए उत्कृष्ट प्रतिरोध

     -- सामग्री लाभ: शाफ़्टलेस सील डिज़ाइन मध्यम रिसाव को समाप्त करता है; रासायनिक समाधान, शुद्ध पानी, चिकित्सा अभिकर्मक और हल्के एसिड/क्षार तरल पदार्थ के लिए पूर्ण संक्षारण प्रतिरोध।

कार्य सिद्धांत (PB1011A विद्युत नियंत्रण प्रकार)

     - सोलेनॉइड सक्रिय: संपीड़ित हवा ड्राइव कक्ष में प्रवेश करती है, डायाफ्राम को बाईं ओर स्थानांतरित करने के लिए धक्का देती है; पंप चैम्बर के अंदर तरल को ऊपरी एक-तरफ़ा वाल्व के माध्यम से छुट्टी दे दी जाती है।

     - सोलेनॉइड डी-एनर्जेटिक ऑफ: ड्राइव चैम्बर हवा को बाहर निकालता है; अंतर्निहित स्प्रिंग बल के तहत डायाफ्राम दाईं ओर रीसेट हो जाता है; नए तरल को निचले इनलेट चेक वाल्व के माध्यम से पंप गुहा में चूसा जाता है।

     - उच्च-आवृत्ति सोलनॉइड चालू/बंद चक्र (1 ~ 10 हर्ट्ज) निरंतर तरल चूषण और निर्वहन का एहसास करता है; स्विचिंग आवृत्ति को बदलकर आउटपुट प्रवाह को सटीक रूप से समायोजित किया जा सकता है।

स्थापना एवं पाइपिंग आवश्यकताएँ

  1. अनिवार्य स्थापना नियम

     - पंप चैम्बर के अंदर वायु अवरोध के कारण प्रवाह में रुकावट से बचने के लिए द्रव आउटलेट पोर्ट (आउट) का मुख ऊपर की ओर होना चाहिए।

 2. पोर्ट परिभाषा और थ्रेड विशिष्टता

     -- द्रव इन/आउट मुख्य पोर्ट: मानक Rc1/8", NPT1/8 वैकल्पिक

     - वायु आपूर्ति SUP पोर्ट: M5×0.8 थ्रेड

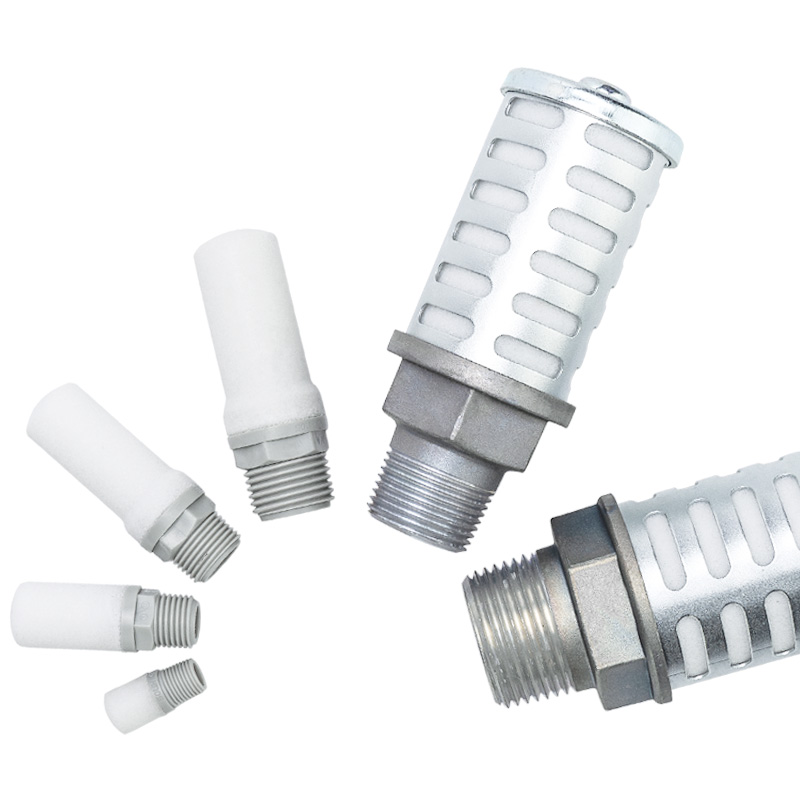

     -- एग्जॉस्ट EXH पोर्ट: M5×0.8 थ्रेड, AN05-M5 लघु साइलेंसर के साथ संगत

  3. बढ़ते छेद

     - 6 मिमी गहराई के साथ 2 × एम4 स्क्रू छेद; या छिद्रों के माध्यम से φ4.5; निश्चित उपकरण स्थापना के लिए समर्पित फ़ुट ब्रैकेट एक्सेसरी KT-PB1A-5 उपलब्ध है।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

     - सेमीकंडक्टर और पीवी विनिर्माण: रासायनिक विलायक स्थानांतरण, तरल परिसंचरण लूप की सफाई

     - चिकित्सा और जैव रासायनिक उपकरण: अभिकर्मक, बफर समाधान और जैविक तरल की सूक्ष्म डिलीवरी

     -- मुद्रण और पैकेजिंग मशीनरी: स्याही, चिपकने वाला गोंद स्वचालित फीडिंग सिस्टम

     - पर्यावरण संरक्षण और जल उपचार: रासायनिक एजेंट खुराक, अपशिष्ट जल नमूना संग्रह

     -- सामान्य स्वचालन उद्योग: तरल पदार्थ काटना, सफाई एजेंट और हल्का तेल परिवहन

मॉडल चयन दिशानिर्देश

     -- प्रवाह मिलान: प्रवाह ≤2000 एमएल/मिनट के लिए पीबी1011ए का चयन करें; विशेष लिंकेज नियंत्रण परिदृश्यों के लिए PB1013A एयर पायलट मॉडल (अधिकतम प्रवाह 1000 एमएल/मिनट)

     - गीली सामग्री का चयन: सामान्य कमजोर रासायनिक तरल के लिए पीपी पंप बॉडी; मजबूत संक्षारक विलायक के लिए SUS316 + PTFE कॉम्बो

     -- नियंत्रण मोड: इलेक्ट्रिक डायरेक्ट कंट्रोल PB1011A चुनें; उपकरण बाहरी इंटरलॉक लिंकेज PB1013A एयर पायलट प्रकार चुनें

     - सहायक सहायक उपकरण: चलने वाले शोर को कम करने के लिए निकास बंदरगाह पर साइलेंसर स्थापित करें; लंबे समय तक स्थिर स्थापना के लिए मैच फुट ब्रैकेट

एसओएलएच इंटरचेंज लाभ

     एसओएलएच-पीबी1011 श्रृंखला समग्र आयाम, पोर्ट थ्रेड लेआउट और सभी प्रदर्शन मापदंडों में एसएमसी मूल पीबी1011 श्रृंखला से पूरी तरह मेल खाती है, बेहतर लागत प्रदर्शन के साथ पाइपलाइन संशोधन के बिना सीधे ड्रॉप-इन प्रतिस्थापन।

एक वाक्य सारांश

     SOLH PB1011A लघु अंतर्निर्मित सोलनॉइड वायवीय डायाफ्राम पंप शाफ्ट-सील-मुक्त रिसाव-प्रूफ PTFE/FKM संक्षारण प्रतिरोधी गीले भागों को अपनाता है, 8 ~ 2000mL/मिनट सूक्ष्म-मध्यम प्रवाह खुराक का समर्थन करता है, इलेक्ट्रिक एकीकृत सोलनॉइड और बाहरी वायु पायलट संस्करणों में उपलब्ध है, सेमीकंडक्टर, चिकित्सा, मुद्रण और पर्यावरण अभिकर्मक वितरण प्रणालियों के लिए कॉम्पैक्ट सटीक ट्रांसफर पंप।
