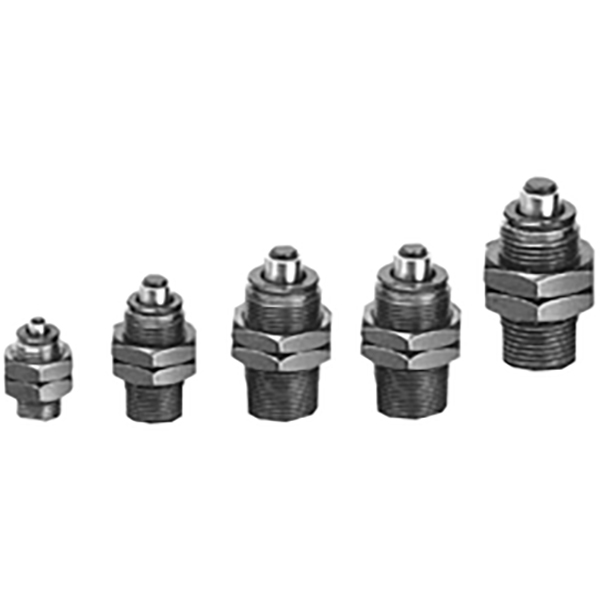

आरबी आरबीक्यू सीरीज गैर-समायोज्य हाइड्रोलिक शॉक अवशोषक

एसओएलएच आरबी श्रृंखला गैर-समायोज्य हाइड्रोलिक शॉक अवशोषक | एसएमसी स्टैंडर्ड रिप्लेसमेंट डैम्पर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी आरबी समतुल्य फिक्स्ड ओरिफिस हाइड्रोलिक शॉक अवशोषक

1. उत्पाद अवलोकन

  SOLH RB श्रृंखला हैंगैर-समायोज्य हाइड्रोलिक शॉक अवशोषक एसएमसी मानक का पालन। यह आंतरिक छिद्रपूर्ण थ्रॉटलिंग संरचना के माध्यम से प्रभाव गतिज ऊर्जा को ऊष्मा ऊर्जा में परिवर्तित करता है। किसी समायोजन की आवश्यकता नहीं, सीधे स्थापना के लिए तैयार। एंड-ऑफ-स्ट्रोक बफरिंग, शोर में कमी और वायु सिलेंडर, रैखिक स्लाइड और रोटरी तंत्र के टकराव-रोधी के लिए व्यापक रूप से उपयोग किया जाता है।

2. मुख्य विशेषताएं

     • किसी समायोजन की आवश्यकता नहीं: बिल्ट-इन मल्टी-स्टेज थ्रॉटलिंग, एक बार की स्थापना के बाद कम गति वाले हल्के भार से लेकर उच्च गति वाले भारी भार तक स्थिर प्रदर्शन।

     • संक्षिप्त परिरूप: थ्रेडेड माउंटिंग के साथ छोटी बॉडी। ±5° तक माउंटिंग मिसलिग्न्मेंट की अनुमति दें, जो रोटरी एक्चुएटर्स से स्विंग ऊर्जा को अवशोषित करने में सक्षम है।

     • कठोर आवास: अतिरिक्त कठोर सीमा के बिना यांत्रिक स्टॉप के रूप में काम कर सकता है। अंतर्निर्मित रिटर्न स्प्रिंग।

     • लंबी सेवा जीवन: धूल से सुरक्षा के लिए तेल सील के साथ पूरी तरह से बंद निर्माण। प्रभाव गति सीमा: 0.05 ~ 5 मीटर/सेकेंड।

3. एसओएलएच उप-श्रृंखला वर्गीकरण

4. लोकप्रिय आरबी/आरबीसी मॉडल संदर्भ तालिका

नमूना	धागा	स्ट्रोक (मिमी)	अवशोषण ऊर्जा (जे)	अनुशंसित आवेदन
आरबी0604	एम6×0.75	4	0.5～0.98	माइक्रो सिलेंडर, लघु स्लाइड टेबल
आरबी0805	एम8×1.0	5	1.96	Φ6～Φ12 एयर सिलेंडर
आरबी1006	एम10×1.0	6	3.92	Φ16～Φ20 एयर सिलेंडर
आरबी1412	एम14×1.5	12	19.6	Φ32～Φ40 एयर सिलेंडर
आरबी2015	एम20×1.5	15	58.8	Φ50～Φ63 एयर सिलेंडर
आरबी2725	एम27×1.5	25	147	Φ80～Φ125 एयर सिलेंडर

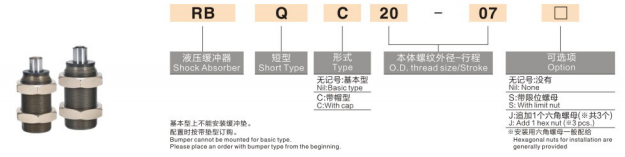

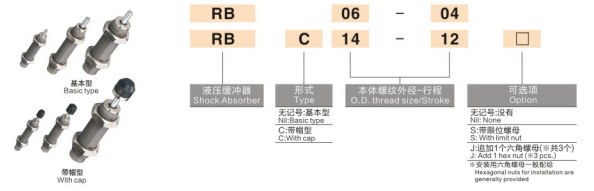

5. मॉडल कोडिंग नियम

  उदाहरण: आरबी1412
    • आरबी = मानक श्रृंखला हाइड्रोलिक शॉक अवशोषक
    •14 = धागे का आकार एम14×1.5
    •12 = बफर स्ट्रोक 12 मिमी

6. चयन दिशानिर्देश

     • अवशोषण ऊर्जा की गणना करें: ई = ½mv² + जोर × स्ट्रोक। उस मॉडल का चयन करें जिसकी रेटेड ऊर्जा ≥ परिकलित मान हो।

     • स्ट्रोक का ठीक से मिलान करें: निचले प्रभाव से बचने के लिए बफर स्ट्रोक चलती तंत्र की कुल यात्रा से कम होना चाहिए।

     • प्रभाव की गति: मानक कार्य सीमा 0.05～5 मी/से. अल्ट्रा-हाई स्पीड अनुप्रयोगों के लिए प्रबलित संस्करण के लिए हमसे संपर्क करें।

     • पर्यावरण चयन: तरल पदार्थ/गीले वातावरण को काटने के लिए आरबीएल चुनें; भारी धूल की स्थिति के लिए टोपी के साथ आरबीसी चुनें।

     • गलत संरेखण सीमा: अधिकतम स्वीकार्य विलक्षण कोण ≤5°. यदि गलत संरेखण इस मान से अधिक हो तो फ्लोटिंग जोड़ स्थापित करें।

7. स्थापना एवं सावधानियां

     • धागों पर थोड़ी मात्रा में एनारोबिक थ्रेड लॉकर लगाएं। पीटीएफई टेप का उपयोग न करें, जो थ्रॉटलिंग छिद्र को अवरुद्ध कर सकता है।

     • एंटी-लूज़िंग के लिए दो हेक्स लॉक नट और एक स्टॉप नट के साथ आपूर्ति की गई।

     • क्षैतिज, लंबवत या किसी भी कोण पर स्थापित करने योग्य; पिस्टन रॉड को प्रभाव की दिशा का सामना करना चाहिए।

     • ऑपरेटिंग तापमान: -10℃ ~ +80℃. कम तापमान पर बर्फ लगाने से बचें।

8. एसओएलएच प्रतिस्थापन लाभ

   एसओएलएच आरबी श्रृंखला पूरी तरह से एसएमसी मॉडल कोड, आयाम और प्रदर्शन मापदंडों की नकल करती है, आयातित डैम्पर्स के लिए सीधे ड्रॉप-इन प्रतिस्थापन, प्रतिस्पर्धी मूल्य और कम लीड समय के साथ, बड़े पैमाने पर उपकरण लागत में कमी के लिए आदर्श है।
     •आरबी0805 → AC0805 बदलें
     •आरबी1412 → एसी1412 बदलें
