ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच
 |
 |

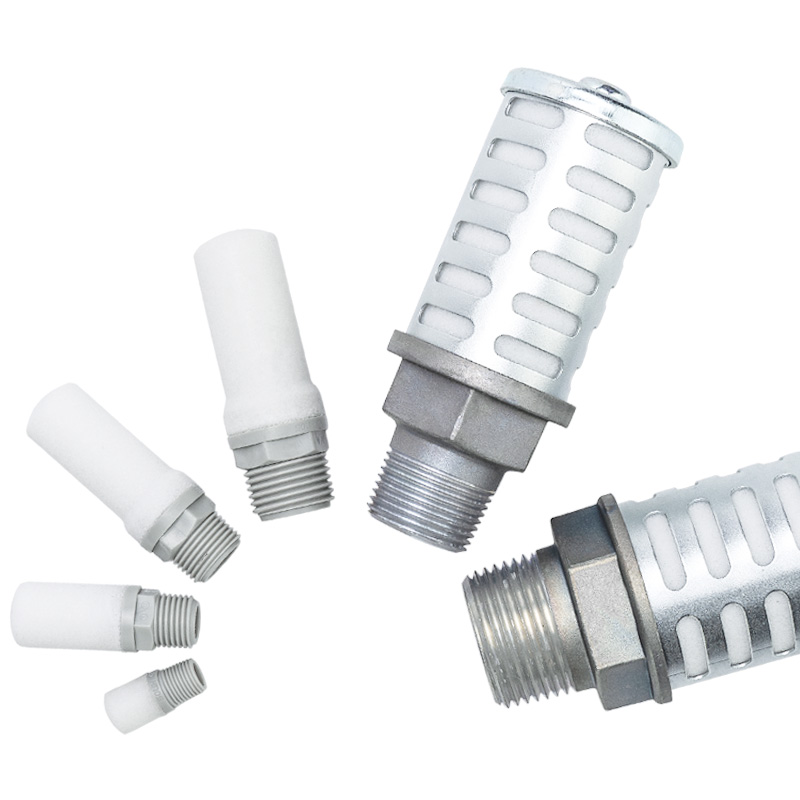

SOLH AN श्रृंखला सभी वायवीय प्रणालियों के लिए एक समर्पित एग्जॉस्ट साइलेंसर है। इसके मुख्य कार्यों में निकास शोर में कमी, वायु निकास शुद्धिकरण और तेल धुंध छींटे दमन शामिल हैं। सोलनॉइड वाल्व, वायवीय सिलेंडर और सभी वायु नियंत्रण वाल्वों के निकास बंदरगाहों पर व्यापक रूप से स्थापित, यह संपूर्ण वायवीय सर्किट के लिए एक आवश्यक पर्यावरण संरक्षण और शोर कम करने वाला सहायक उपकरण है।

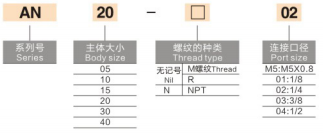

1. छोटे और मध्यम आकार (मानक सोलनॉइड वाल्व और सिलेंडर के लिए)
|
मॉडल कोड |
कनेक्शन धागा |
अनुशंसित अधिकतम वायु प्रवाह |
विशिष्ट अनुप्रयोग परिदृश्य |
| AN05-M5 |
M5×0.8 |
≤0.2 m³/मिनट |
मिनी सोलनॉइड वाल्व, पायलट नियंत्रण वाल्व |
| AN10-01 |
आरसी1/8" |
≤0.4 m³/मिनट |
मानक सोलनॉइड वाल्व, छोटे बोर सिलेंडर |
| AN15-02 |
आरसी1/4" |
≤0.8 m³/मिनट |
सामान्य सोलनॉइड वाल्व, मध्यम आकार के सिलेंडर |
| AN20-03 |
आरसी3/8" |
≤1.2 m³/मिनट |
उच्च प्रवाह नियंत्रण वाल्व, मध्यम-बड़े सिलेंडर |

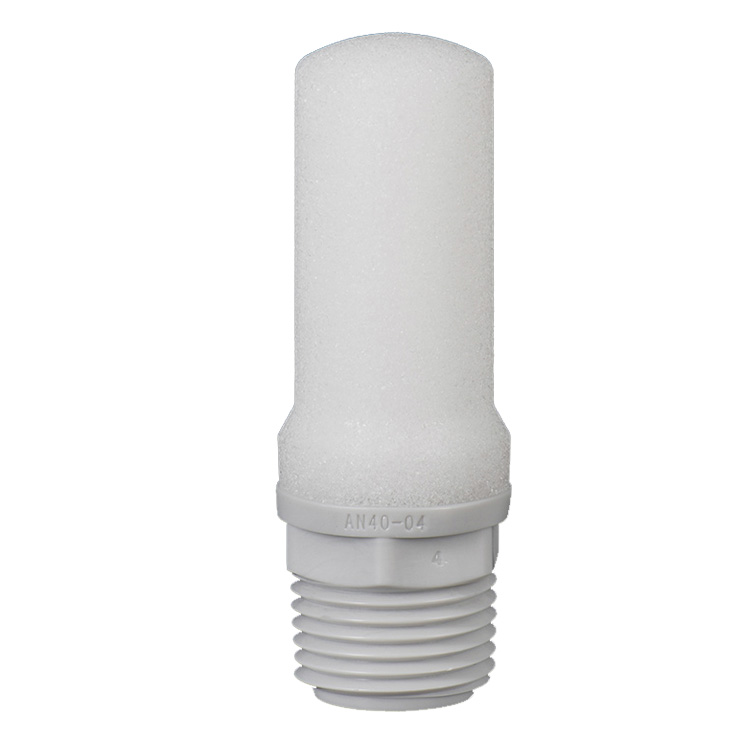

| AN40-04 |
आरसी1/2" |
≤1.8 m³/मिनट |
बड़े बोर सिलेंडर, भारी प्रवाह निकास सर्किट |

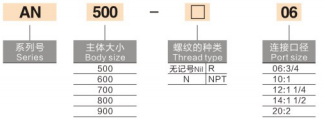

2. बड़े बोर आकार (बड़े वाल्व और सेंट्रल एग्जॉस्ट मैनिफोल्ड के लिए)
|
मॉडल कोड |
कनेक्शन धागा |
अनुशंसित अधिकतम वायु प्रवाह |
विशिष्ट अनुप्रयोग परिदृश्य |
| AN500-06 |
आरसी3/4" |
≤2.5 m³/मिनट |
बड़े सिलेंडर, केंद्रीकृत निकास हेडर पाइप |
| AN600-10 |
आरसी1" |
≤4.0 m³/मिनट |
उच्च प्रवाह मुख्य नियंत्रण वाल्व, वायु कंप्रेसर निकास |
| AN700-12 |
आरसी1 1/4" |
≤6.0 m³/मिनट |
बड़ी एकीकृत वायवीय उत्पादन लाइनें, औद्योगिक भारी निकास |
| AN800-14 |
आरसी1 1/2" |
≤8.0 m³/मिनट |
हेवी-ड्यूटी स्वचालन उपकरण, कंप्रेसर स्टेशन |
| AN900-20 |
आरसी2" |
≤12.0 m³/मिनट |
बड़ी वायु कंप्रेसर इकाइयाँ, मुख्य कारखाना निकास ट्रंक लाइनें |
1. लागू माध्यम: स्वच्छ संपीड़ित हवा (ज्वलनशील, संक्षारक जहरीली गैस के लिए उपयुक्त नहीं)
2. अधिकतम रेटेड कार्य दबाव: 1.0 एमपीए (मानक राल मॉडल)
3. ऑपरेटिंग तापमान रेंज:
- मानक राल प्रकार: -10 ~ + 60 ℃ (कोर के अंदर कोई आइसिंग नहीं)
- सिंटर्ड धातु प्रकार: 150℃ तक उच्च तापमान प्रतिरोध
4. शोर में कमी का प्रदर्शन:
-- मानक ग्रेड: 25 ~ 30 डीबी(ए)
- उच्च क्षीणन विशेष संस्करण: ≥35 डीबी(ए)
5. वैकल्पिक निर्माण सामग्री
- राल प्रकार: UL94-V0 ज्वाला मंदक आवास, झरझरा सिन्टर फिल्टर कोर (50 ~ 100μm छिद्र आकार)

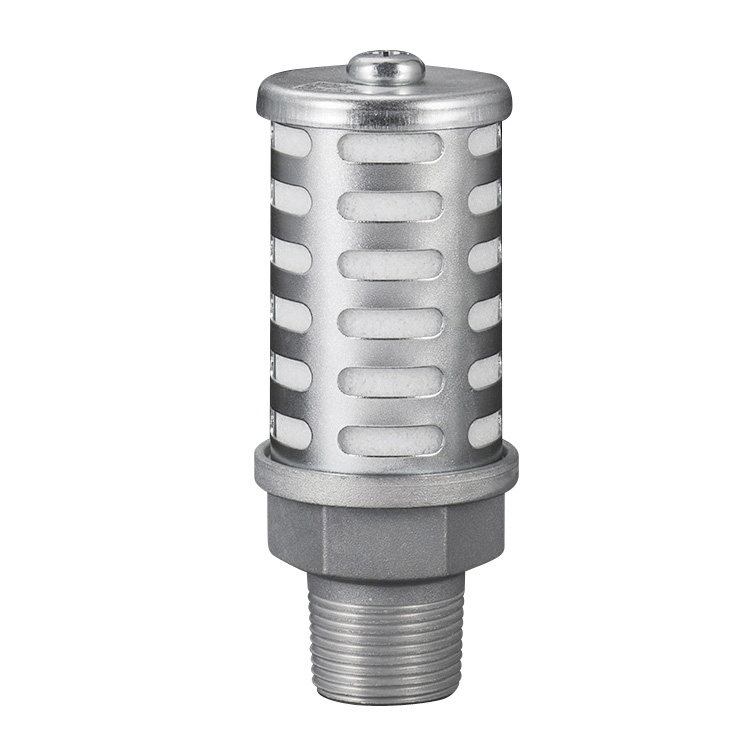

-- धातु का प्रकार: कॉपर मिश्रधातु धातुमल बॉडी, उत्कृष्ट उच्च तापमान और संक्षारण प्रतिरोध
6. कनेक्शन विकल्प: एम3/एम5 मीट्रिक धागा, आरसी/पीटी आंतरिक धागा, एनपीटी धागा, φ6~φ12 ट्यूबिंग के लिए पुश-इन फिटिंग
- उच्च गति वाली निकास हवा साइलेंसर बॉडी में प्रवाहित होती है; झरझरा सिंटर्ड कोर / मल्टी-लेयर फाइबर घर्षण और ध्वनि अवशोषण उत्पन्न करने के लिए वायु प्रवाह को छोटे चैनलों में विभाजित करता है, प्रभावी ढंग से निकास प्रभाव शोर को कम करता है।
- आंशिक मॉडलों पर डबल-लेयर मिश्रित डिज़ाइन अपनाया गया: शोर उन्मूलन के लिए आंतरिक कोर, सिलेंडर गति हानि से बचने के लिए कम निकास दबाव बनाए रखते हुए बाहरी आवरण तेल धुंध के छींटों को रोकता है।
- पूरी तरह से निष्क्रिय यांत्रिक संरचना, बिजली की आपूर्ति की आवश्यकता नहीं, सरल स्थापना के बाद तुरंत शोर में कमी।
1. कनेक्शन इंटरफ़ेस का मिलान करें: एग्ज़ॉस्ट पोर्ट थ्रेड विनिर्देश (M5/Rc1/8 आदि) या प्लास्टिक टयूबिंग के बाहरी व्यास (φ8/10/12 पुश-इन प्रकार) की पुष्टि करें।
2. वायु प्रवाह क्षमता का मिलान करें:
- मिनी सीरीज (AN05/AN10): ≤0.4 m³/मिनट
- मध्यम श्रृंखला (AN15/AN20/AN40): 0.8 ~ 1.2 m³/मिनट
-- बड़ी औद्योगिक श्रृंखला (AN500~AN900): ≥2.5 m³/मिनट
3. कार्य वातावरण की स्थितियों का मिलान करें:
-- उच्च तापमान/बार-बार तेज़ निकास: सिंटेड धातु AN110 श्रृंखला का चयन करें
- नम धूल भरी इनडोर कार्यशाला: सीलबंद राल ANA1 श्रृंखला
- अधिकतम शोर कटौती प्राथमिकता: ANB1 उच्च क्षीणन साइलेंसर श्रृंखला
1. स्थापना विधि
- सीधे वाल्व/सिलेंडर निकास बंदरगाह पर पेंच; बाहरी आवास किसी भी अभिविन्यास लेआउट के लिए स्वतंत्र रूप से घूम सकता है। पुश-इन प्रकार को एक चरण में टयूबिंग में मजबूती से डाला जा सकता है।
2. रखरखाव नियम
- बंद कोर की सफाई: कम दबाव वाली स्वच्छ हवा से कोर को उल्टा झटका दें या कुल्ला करें; यदि गंभीर रुकावट को दूर नहीं किया जा सकता है तो साइलेंसर बदलें।
- सेवा जीवन संदर्भ: रेज़िन सिंटेड कोर लगभग। 10,000 कार्य घंटे; अल्ट्रा-लॉन्ग ड्यूरेबल सर्विस लाइफ के साथ मेटल सिंटेड कोर।
AN05-M5, AN10-01, AN15-02, ANA1-06 सहित SOLH पूर्ण AN श्रृंखला मॉडल SMC मूल AN साइलेंसर के साथ पूरी तरह से आयामी रूप से विनिमेय हैं, समान थ्रेड आकार, प्रवाह क्षमता और शोर में कमी प्रभाव, अधिक प्रतिस्पर्धी इकाई मूल्य और बड़े पैमाने पर खरीद लागत अनुकूलन के लिए तेज़ उत्पादन लीड समय के साथ।
SOLH AN श्रृंखला वायवीय निकास साइलेंसर राल/धातु सिंटर विकल्पों के साथ पूर्ण M5 से Rc2" आकार लाइनअप प्रदान करता है, जो 25~35dB(A) शोर में कमी और तेल धुंध रोकथाम प्रदान करता है, जो औद्योगिक स्वचालन में सभी सोलनॉइड वाल्व और सिलेंडर निकास शोर नियंत्रण के लिए मानक सार्वभौमिक मफलर है।
