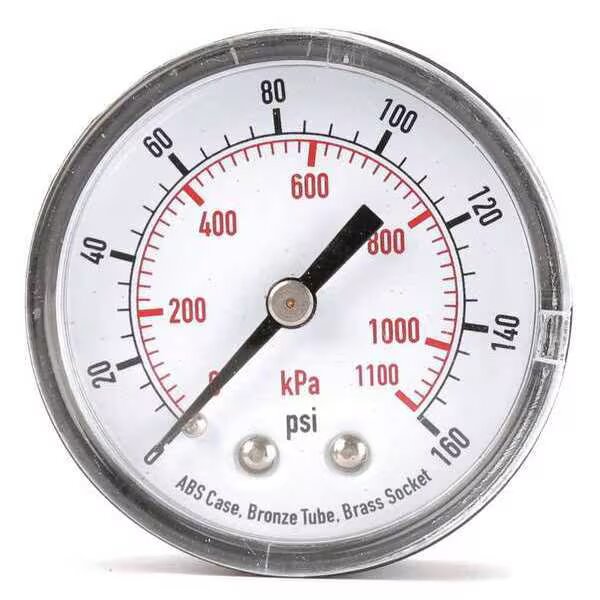

जी सीरीज सामान्य वायवीय दबाव गेज

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     एसओएलएच जी श्रृंखला संपीड़ित वायु दबाव माप के लिए वायवीय प्रणालियों को समर्पित मानक दबाव गेज है, जो रंग चेतावनी रिंग के साथ मानक मूल प्रकार और सीमा संकेतक प्रकार में विभाजित है। डायल का बाहरी व्यास φ15 ~ φ63 है, दबाव अवधि मानक सटीकता ±3% F.S के साथ 0.2~1.5MPa को कवर करती है। दो माउंटिंग संरचनाएं उपलब्ध हैं: पैनल माउंटिंग के लिए रियर थ्रेड जी मॉडल और सीधी पाइपलाइन स्थापना के लिए साइड थ्रेड जीए मॉडल।

श्रृंखला आकार और आयाम विशिष्टता (बाहरी व्यास × कनेक्शन थ्रेड)

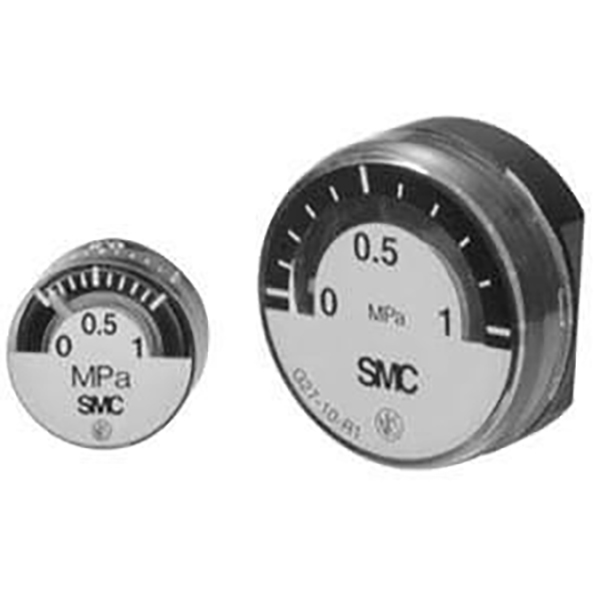

     -- G15: φ15, M5 आंतरिक धागा / R1/8; अति-लघु, सूक्ष्म वायवीय वाल्वों से मेल खाता है

     -- जी27: φ26, आर1/16 / आर1/8; सीमित संकीर्ण स्थापना स्थान के लिए कॉम्पैक्ट स्लिम बॉडी

     -- जी36/जीए36: φ37.5, आर1/8; मुख्यधारा मानक सामान्य प्रयोजन मॉडल

     -- जी46/जीए46: φ42.5, आर1/8/आर1/4; सबसे व्यापक रूप से उपयोग की जाने वाली, वैकल्पिक सीमा सूचक रिंग

     -- जी53-एल: φ51, आर1/8 / आर1/4; लाल-हरी सीमा चेतावनी रिंग के साथ मध्यम बड़ा डायल

     -- जी63-एल: φ63.4, आर1/8 / आर1/4; सुपर बड़ा डायल, लंबी दूरी से स्पष्ट रीडिंग

मॉडल नामकरण नियम और उदाहरण

 1. नामकरण प्रारूप

     -- जी/जीए + आकार कोड + वैकल्पिक प्रत्यय एल + दबाव सीमा कोड + थ्रेड कोड

     -- प्रत्यय एल = लाल-हरे सीमा सूचक रिंग से सुसज्जित

  2. मॉडल उदाहरण

     -- जी46-10-02:

         G46 = φ42.5 रियर थ्रेड मॉडल | 10 = 1.0 एमपीए रेंज | 02 = आर1/4 धागा

     -- GA36-10-01:

        GA36 = φ37.5 साइड थ्रेड मॉडल | 10 = 1.0 एमपीए रेंज | 01 = आर1/8 धागा

     -- जी36-एल-10-01

        लाल-हरी सीमा चेतावनी रिंग L, φ37.5 पिछला धागा, 1.0MPa, R1/8 के साथ

  3. कोड परिभाषा

     -- दबाव रेंज कोड:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5एमपीए

    -- थ्रेड कोड

        01 = आर1/8

        02 = आर1/4

        आर1 = आर1/16

        M5 = M5×0.8 मीट्रिक आंतरिक थ्रेड3.

यूनिवर्सल कोर तकनीकी पैरामीटर्स

  1. मापने योग्य माध्यम: संपीड़ित हवा; स्वच्छ प्रक्रिया के लिए तेल-मुक्त और तांबा-मुक्त गीला भाग संस्करण वैकल्पिक

  2. मानक दबाव रेंज: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. सटीकता ग्रेड: मानक ±3% एफएस; मिनी G15 और G27 ±5% F.S.

  4. सामग्री विन्यास:

     - आवास: जिंक मिश्र धातु / निकल प्लेटेड डाई-कास्ट एल्यूमीनियम

     - विंडो कवर: प्रभाव प्रतिरोधी पॉली कार्बोनेट

     -- कनेक्शन फिटिंग: पीतल; तांबा मुक्त विकल्प उपलब्ध है

  5. ऑपरेटिंग तापमान: -5 ~ +60℃ (बिना आइसिंग के मध्यम)

  6. बढ़ते वर्गीकरण

     - जी प्रकार: पिछला धागा, एम्बेडेड पैनल स्थापना के लिए डिज़ाइन किया गया

     - जीए प्रकार: साइड थ्रेड, डायरेक्ट इनलाइन पाइपलाइन माउंटिंग

सीमा संकेतक रिंग के साथ एल मॉडल

     - लाल रिंग: ऊपरी सीमा / उच्च दबाव अलार्म सीमा

     - हरी अंगूठी: सामान्य सुरक्षित कार्य दबाव अंतराल

     - सफेद सूचक: वास्तविक समय गतिशील वायु दबाव मूल्य

     - मुख्य लाभ: सावधानीपूर्वक स्केल रीडिंग के बिना सहज दृश्य स्थिति निर्णय, असेंबली लाइनों और केंद्रीकृत बहु-बिंदु निगरानी कैबिनेट के लिए आदर्श

चरण-दर-चरण चयन मार्गदर्शिका

  1. लघु और संकीर्ण सीमित स्थान: G15 / G27 (φ15 / φ26) का चयन करें

  2. साधारण मानक वायवीय सर्किट: G36 / G46 (φ37.5 / φ42.5)

  3. दृश्य दबाव चेतावनी आवश्यक: रंग सीमा रिंग के साथ G36-L / G46-L

  4. लंबी दूरी की रिमोट रीडिंग की मांग: बड़ा डायल G53-L / G63-L (φ51 / φ63)

  5. इंस्टालेशन मोड भेद

     - सीधी पाइपलाइन माउंटिंग → जीए साइड थ्रेड श्रृंखला

     -- उपकरण नियंत्रण पैनल एम्बेडेड माउंटिंग → जी रियर थ्रेड श्रृंखला

लोकप्रिय मानक मॉडल त्वरित संदर्भ

     - G27-10-R1: φ26 डायल, 1.0MPa रेंज, R1/16 थ्रेड

     - G36-10-01: φ37.5 पिछला धागा, 1.0MPa, R1/8

     - G46-10-02: φ42.5 पिछला धागा, 1.0MPa, R1/4

     - G46-L-10-02: φ42.5 पिछला धागा, लाल-हरा सीमा रिंग, 1.0MPa, R1/4

एक वाक्य सारांश

     एसओएलएच जी श्रृंखला वायवीय दबाव गेज φ15 ~ φ63 पूर्ण डायल आकार को रियर/साइड थ्रेड दो माउंटिंग शैलियों, वैकल्पिक एल प्रकार रंग सीमा चेतावनी रिंग, 0.2 ~ 1.5 एमपीए पूर्ण दबाव रेंज और तांबे मुक्त स्वच्छ संस्करण, सभी औद्योगिक स्वचालन वायवीय सर्किट के लिए मानक वायु दबाव निगरानी सहायक उपकरण के साथ कवर करता है।
