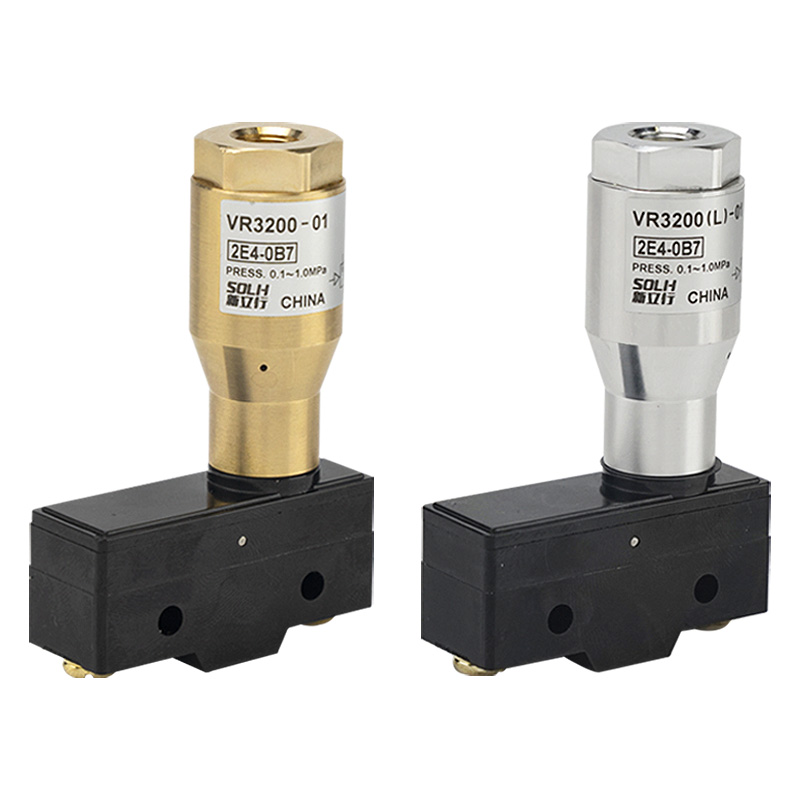

VR3200 / VR3201 श्रृंखला वायवीय-इलेक्ट्रिक रिले

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     SOLH VR3200/3201 श्रृंखला क्लासिक वायवीय-इलेक्ट्रिक रिले हैं, जिन्हें वायु दबाव सिग्नल स्विच के रूप में भी जाना जाता है। वे वायवीय दबाव संकेतों को विद्युत स्विचिंग शुष्क संपर्कों में परिवर्तित करते हैं, जो व्यापक रूप से दबाव की निगरानी, ​​गलती अलार्मिंग, सुरक्षा इंटरलॉक और स्वचालित उत्पादन लाइनों में पीएलसी में डिजिटल सिग्नल इनपुट के लिए उपयोग किया जाता है, जो वायवीय पाइपलाइनों और विद्युत नियंत्रण प्रणालियों के बीच मानक सिग्नल रूपांतरण इंटरफ़ेस के रूप में कार्य करता है।

मॉडल वर्गीकरण और मुख्य अंतर

     - VR3200-01: खुले फ्रेम प्रकार, वजन 130 ग्राम, खुला टर्मिनल ब्लॉक, शुष्क, धूल रहित इनडोर कैबिनेट वातावरण के लिए

     - VR3201-01: IP44 ड्रिप-प्रूफ सीलबंद आवास, वजन 260 ग्राम, पूरी तरह से बंद निर्माण, आर्द्र, धूल भरी कार्यशालाओं और उत्पादन उपकरणों के लिए उपयुक्त

     - VR3202-01: समर्पित ग्राउंडिंग टर्मिनल के साथ IP44 ड्रिप-प्रूफ, CE प्रमाणित, भारी विद्युत चुम्बकीय हस्तक्षेप और निर्यात मशीनरी के लिए आदर्श

     - पोर्ट कोड: 01 = मानक आरसी1/8 आंतरिक धागा; NPT1/8 धागा वैकल्पिक

सार्वभौमिक तकनीकी विशिष्टताएँ

  1. एडजस्टेबल ऑपरेटिंग प्रेशर रेंज: 0.1 ~ 1.0 एमपीए (फैक्टरी प्रीसेट ट्रिगर प्रेशर ≈ 0.15 एमपीए)

  2. परिवेश का तापमान: -5℃ ~ +60℃ (कोई आइसिंग नहीं)

  3. संपर्क फ़ॉर्म: 1AB (1 सामान्य रूप से खुला + 1 सामान्य रूप से बंद + सामान्य COM)

  4. माइक्रो स्विच संपर्क रेटिंग (प्रतिरोधक/प्रेरक भार):

     - AC125V: 15A प्रतिरोधक, 3A आगमनात्मक

     - AC250V: 15A प्रतिरोधक, 2.5A आगमनात्मक

     - DC30V: 6A प्रतिरोधक, 1.5A आगमनात्मक

  5. इंटरफ़ेस लेआउट: एयर इनलेट Rc1/8; विद्युत स्क्रू टर्मिनल (VR3201 सीलबंद तारों के लिए Pg13.5 केबल ग्रंथि से सुसज्जित)

  6. सामग्री संरचना: पीतल वाल्व बॉडी, पीओएम पिस्टन, स्टेनलेस स्टील रिटर्न स्प्रिंग, एनबीआर सीलिंग रिंग

काम के सिद्धांत

  1. संपीड़ित हवा पोर्ट IN में प्रवेश करती है और स्प्रिंग को संपीड़ित करने के लिए पिस्टन को धक्का देती है, दबाव पूर्व निर्धारित सीमा से अधिक होने पर यांत्रिक रूप से अंतर्निहित माइक्रो स्विच को ट्रिगर करता है।

  2. संपर्क स्विचिंग तर्क:

     - दबाव ≥ निर्धारित मूल्य: कोई बंद नहीं, एनसी खुला

     -- दबाव ＜ निर्धारित मूल्य: कोई खुला नहीं, एनसी बंद

  3. पूरी तरह से यांत्रिक संरचना, किसी बाहरी बिजली आपूर्ति की आवश्यकता नहीं। विस्फोट-प्रवण और गैर-विद्युत खतरनाक क्षेत्रों के लिए आंतरिक रूप से सुरक्षित और स्थिर।

त्वरित चयन दिशानिर्देश

     -- VR3200-01: कम लागत, शुष्क इनडोर कैबिनेट स्थापना

     - VR3201-01: आर्द्र/धूल भरी मशीन टूल्स, असेंबली लाइनें, अर्ध-आउटडोर उपकरण

     -- VR3202-01: CE प्रमाणीकरण + ग्राउंडिंग सुरक्षा, भारी EMC हस्तक्षेप, संपूर्ण मशीनें निर्यात करें

     - दबाव समायोजन: फ़ैक्टरी डिफ़ॉल्ट ट्रिगर दबाव 0.15 एमपीए, शीर्ष समायोजन पेंच के माध्यम से ठीक ट्यून

विशिष्ट अनुप्रयोग परिदृश्य

     - सिलेंडर स्ट्रोक और क्लैंपिंग दबाव का पता लगाना: वर्कपीस क्लैंपिंग पुष्टिकरण, ओवरलोड अलार्म

     - वैक्यूम चक नकारात्मक दबाव प्रतिक्रिया: सोखना और वर्कपीस गिरने के नुकसान का पता लगाना

     - मुख्य वायु स्रोत कम दबाव की चेतावनी: वायु कंप्रेसर की विफलता और पाइपलाइन रिसाव की निगरानी

     - वायवीय बॉल वाल्व और तितली वाल्व की खुली/बंद स्थिति प्रतिक्रिया

     - इलेक्ट्रॉनिक सेंसर के बिना विस्फोट-प्रूफ कार्यशालाओं के लिए वायवीय सिग्नल रूपांतरण

एसओएलएच इंटरचेंज लाभ

     SOLH VR3200/3201 श्रृंखला समग्र आयाम, पोर्ट थ्रेड, संपर्क पैरामीटर और समायोज्य दबाव रेंज में एसएमसी समकक्ष मॉडल के साथ पूरी तरह से संगत है। प्रतिस्पर्धी मूल्य निर्धारण और कम समय सीमा ग्राहकों को बड़े पैमाने पर उत्पादन लागत में कटौती करने में मदद करती है।

टर्मिनल वायरिंग परिभाषा

     - COM: सामान्य सार्वजनिक टर्मिनल

     -- नहीं: सामान्य रूप से खुला, जब हवा का दबाव पूर्व निर्धारित मूल्य तक पहुंच जाता है तो संचालित होता है

     - एनसी: सामान्य रूप से बंद, पूर्व निर्धारित सीमा से नीचे हवा का दबाव होने पर संचालन होता है

एक वाक्य सारांश

     SOLH VR3200/3201 पावर-फ्री मैकेनिकल न्यूमेटिक-इलेक्ट्रिक रिले हवा के दबाव संकेतों को समायोज्य 0.1~1.0MPa ट्रिगर दबाव के साथ 1NO+1NC शुष्क संपर्क संकेतों में परिवर्तित करता है, जो खुले फ्रेम में उपलब्ध है, PLC इंटरलॉक, वैक्यूम मॉनिटरिंग और वायु स्रोत अलार्म स्वचालन नियंत्रण के लिए IP44 ड्रिप-प्रूफ और CE ग्राउंडेड संस्करण।
