वायवीय घटक श्रृंखला

वायवीय सिलेंडर रॉड एंड के लिए SOLH Y टाइप डबल ईयर क्लीविस जॉइंट, SMC/AirTAC भागों के साथ विनिमेय मानक फोर्क कनेक्टर। आंतरिक धागा M10×1.25-M27×2 मिलान 32-125 मिमी बोर, पिन होल φ10-27 मिमी, ±5° सिंगल प्लेन स्विंग। कार्बन स्टील काला/गैल्वेनाइज्ड या स्टेनलेस स्टील। पुश पुल और आर्टिकुलेटेड तंत्र में उच्च भार वहन करने वाले सिंगल ईयर लोड लग्स के लिए आदर्श।

वायवीय सिलेंडर रॉड एंड के लिए एसओएलएच एफ प्रकार का फ्लोटिंग जोड़, लचीला बॉल हेड क्षतिपूर्ति कनेक्टर। अक्षीय/रेडियल मिसलिग्न्मेंट (अक्षीय ±1.5 मिमी, कोणीय ±2°~±5°) को अवशोषित करता है, पार्श्व बल को समाप्त करता है और सिलेंडर सील की सुरक्षा करता है। थ्रेड M6×1.0-M20×1.5 मिलान 16-100 मिमी बोर, एनोडाइज्ड एल्यूमीनियम या 304 स्टेनलेस। AirTAC F श्रृंखला, SMC JAF/JAHF के साथ विनिमेय। प्रेस फिटिंग, असेंबली लाइन और लंबे स्ट्रोक संदेश के लिए आदर्श।

वायवीय सिलेंडर रॉड एंड के लिए एसओएलएच यू टाइप फिश आई रॉड एंड बेयरिंग, ±13°~±15° स्विंग के साथ 360° यूनिवर्सल आर्टिकुलेटेड जोड़। 2 मिमी तक समाक्षीय विचलन की भरपाई करता है, पार्श्व बल को समाप्त करता है और सिलेंडर सील की रक्षा करता है। थ्रेड M6×1.0-M27×2 मिलान 16-125 मिमी बोर, असर स्टील / स्व-चिकनाई तांबा / 304 स्टेनलेस विकल्प। एयरटीएसी एफ-यू और एसएमसी पीएचएस विनिमेय। उच्च गति, विलक्षण और बहु ​​कोण लोड तंत्र के लिए आदर्श।

एसओएलएच सी-टाइप सेल्फ-लॉकिंग न्यूमेटिक क्विक कपलर, सिंगल हैंड ऑपरेशन के लिए स्टील बॉल सेल्फ-लॉक डिजाइन। एनबीआर सीलिंग, काम का दबाव 0-1.0MPa। निकल प्लेटेड स्टील/प्लास्टिक विकल्प। Φ4×6~Φ8×12 पीयू ट्यूब और जी1/4, जी3/8, जी1/2 थ्रेड के लिए पीपी10~पीपी40, पीएफ/पीएच/एसपी/एसएम श्रृंखला। क्रॉस ब्रांड एसएमसी और एयरटीएसी के साथ विनिमेय। एयर कंप्रेसर, वायु उपकरण और वैक्यूम जनरेटर वायवीय लाइनों के लिए व्यापक रूप से उपयोग किया जाता है।

SOLH KQ2H वन टच स्ट्रेट पुश इन फिटिंग, SMC KQ2H के लिए सीधा प्रतिस्थापन। पोम बॉडी, निकल प्लेटेड पीतल का धागा, एनबीआर सील। 1.0MPa तक संपीड़ित हवा और -95kPa तक वैक्यूम के लिए काम करता है। Φ2-Φ16 पीयू/पीए ट्यूब, मीट्रिक एम एंड आर टेपर धागे, समान-व्यास और कम करने वाले कॉन्फ़िगरेशन को कवर करता है। वैक्यूम जनरेटर, माइक्रो सिलेंडर और सीमित स्वचालन वायवीय पाइपिंग के लिए आदर्श।

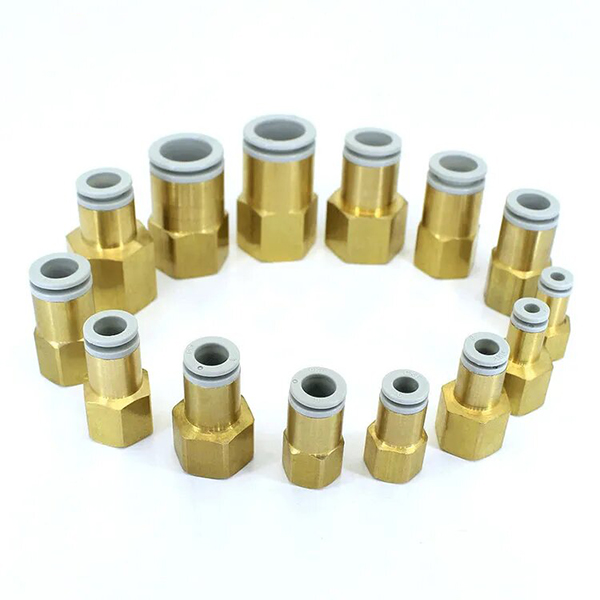

SOLH KQ2F वन टच पुश इन फिटिंग, SMC KQ2F के लिए सीधा प्रतिस्थापन। निकेल-प्लेटेड पीतल बॉडी, एनबीआर सील, 1.0 एमपीए संपीड़ित हवा तक वैक्यूम (-0.1 एमपीए) के लिए काम करता है। एक सिरा PU/PA/FEP/PFA ट्यूब के लिए, एक सिरा महिला धागा M5/Rc1/8~Rc1/2। टाइट स्पेस पाइपिंग के लिए कॉम्पैक्ट रोटेटेबल डिज़ाइन, सोलनॉइड वाल्व, सिलेंडर और ऑटोमेशन वैक्यूम सर्किट पर व्यापक रूप से उपयोग किया जाता है।

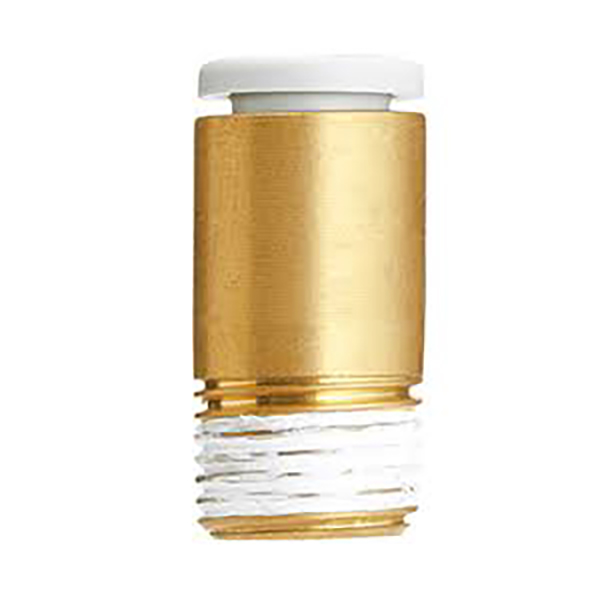

SOLH KQ2S वन टच पुश इन फिटिंग, डायरेक्ट SMC KQ2S रिप्लेसमेंट। निकेल-प्लेटेड पीतल बॉडी, एनबीआर सील, 1.0 एमपीए संपीड़ित हवा तक वैक्यूम (-0.1 एमपीए) के लिए काम करता है। पीयू/पीए ट्यूब के लिए एक सिरा, धंसे हुए आंतरिक हेक्स सॉकेट के साथ पुरुष धागा अंत, हेक्स रिंच को तंग जगह में कसने में सक्षम बनाता है। कॉम्पैक्ट वाल्व द्वीपों, उच्च घनत्व वायवीय तारों और वैक्यूम सोखना प्रणालियों के लिए बढ़िया।

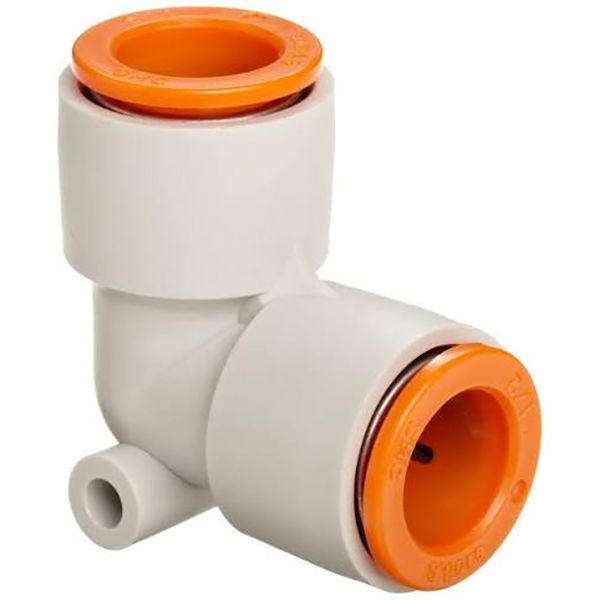

SOLH KQ2L वन टच 90° एल्बो पुश इन फिटिंग, SMC KQ2L के लिए सीधा प्रतिस्थापन। पीओएम बॉडी, एनबीआर सील, 0~1.0MPa संपीड़ित हवा और 95kPa तक वैक्यूम का समर्थन करता है। एकाधिक शैलियाँ: पुरुष धागा, समान व्यास वाली कोहनी, स्टेम कोहनी और पीयू/पीए ट्यूब के लिए स्टेम कोहनी को कम करना। वैक्यूम जनरेटर, सोलनॉइड वाल्व और ऑटोमेशन मशीनरी पर जगह बचाने वाली 90° पाइपिंग के लिए बिल्कुल सही।

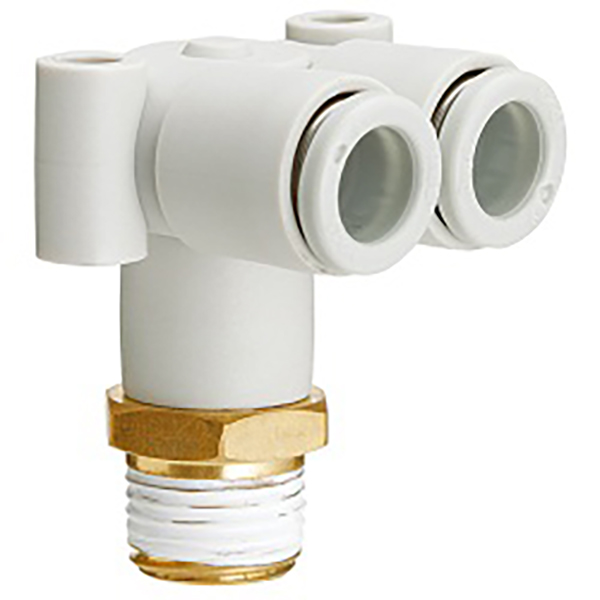

SOLH KQ2LU L-टाइप 1 से 2 ट्विन एल्बो पुश-इन फिटिंग, SMC KQ2LU के साथ विनिमेय। संतुलित वायु प्रवाह के लिए 90° एक इनलेट दो आउटलेट डिज़ाइन। पीओएम बॉडी, निकल प्लेटेड पीतल का धागा और एनबीआर सील, 0~1.0MPa संपीड़ित हवा और -95kPa वैक्यूम के लिए काम करता है। पीयू/पीए टयूबिंग के लिए एकाधिक धागे और समान-व्यास विकल्प, व्यापक रूप से रोबोटिक एंड इफ़ेक्टर और वैक्यूम सक्शन कप ब्रांचिंग में उपयोग किया जाता है।
