ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH IS10 श्रृंखला गैर-संपर्क रीड ट्यूब (सूखी रीड) यांत्रिक दबाव स्विच, मानक वायवीय सर्किट के लिए बुनियादी दबाव निगरानी घटक है। सरल कॉम्पैक्ट संरचना और अति-विश्वसनीय लंबे-चक्र प्रदर्शन की विशेषता, यह वास्तविक समय वायु दबाव का पता लगाने और इंटरलॉक सिग्नल आउटपुट के लिए एफआरएल एयर फिल्टर नियामक स्नेहक तीन-इकाइयों के साथ व्यापक रूप से मेल खाता है।
1. संचालन सिद्धांत
- संपीड़ित हवा पिस्टन को स्प्रिंग तनाव के विरुद्ध धकेलती है, पिस्टन पर अंतर्निहित चुंबक चुंबकीय ट्रिगर और सर्किट संचालन को पूरा करने के लिए रीड ट्यूब के करीब जाता है। जब हवा का दबाव रीसेट सीमा से नीचे चला जाता है, तो स्प्रिंग पिस्टन को पीछे धकेलता है, चुंबक रीड ट्यूब से दूर चला जाता है और सर्किट कट जाता है।
2. कोर संरचनात्मक भाग
- एकीकृत स्थायी चुंबक के साथ पिस्टन: हवा के दबाव के विस्थापन को महसूस करता है
- रीड ट्यूब (ड्राई रीड स्विच): गैर-संपर्क चुंबकीय सक्रियण, शून्य यांत्रिक संपर्क घर्षण
- दबाव समायोजन पेंच: स्क्रूड्राइवर के साथ मैनुअल सेट ट्रिगर थ्रेशोल्ड
- मैकेनिकल ग्रेजुएटेड व्यूइंग विंडो: एमपीए यूनिट में प्रीसेट प्रेशर वैल्यू का सीधा रीडआउट
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| अधिकतम परिचालन दबाव |
0.7 एमपीए |
| समायोज्य दबाव रेंज |
मानक: 0.1 ~ 0.4 एमपीए; वैकल्पिक विस्तृत श्रृंखला: 0.1 ~ 0.6 एमपीए |
| हिस्टैरिसीस डेड बैंड |
≤ 0.08 एमपीए |
| स्थिति निर्धारण सटीकता दोहराएँ |
±0.05 एमपीए |
| संपर्क का रेटिंग |
1ए, एसी/डीसी 100वी के तहत लागू |
| विद्युत सेवा जीवन |
5 मिलियन स्विचिंग चक्र |
| संरक्षण ग्रेड |
IP40 डस्टप्रूफ |
| पोर्ट थ्रेड आकार |
R1/8 (मॉडल IS10-01S) |
| केबल आउटलेट |
मानक 0.5 मीटर प्रत्यक्ष लीड तार; वैकल्पिक 3m / 5m विस्तारित केबल |
| परिवेश परिचालन तापमान |
-5 ~ 60℃ (वायु पाइपलाइन के अंदर कोई बर्फ नहीं) |

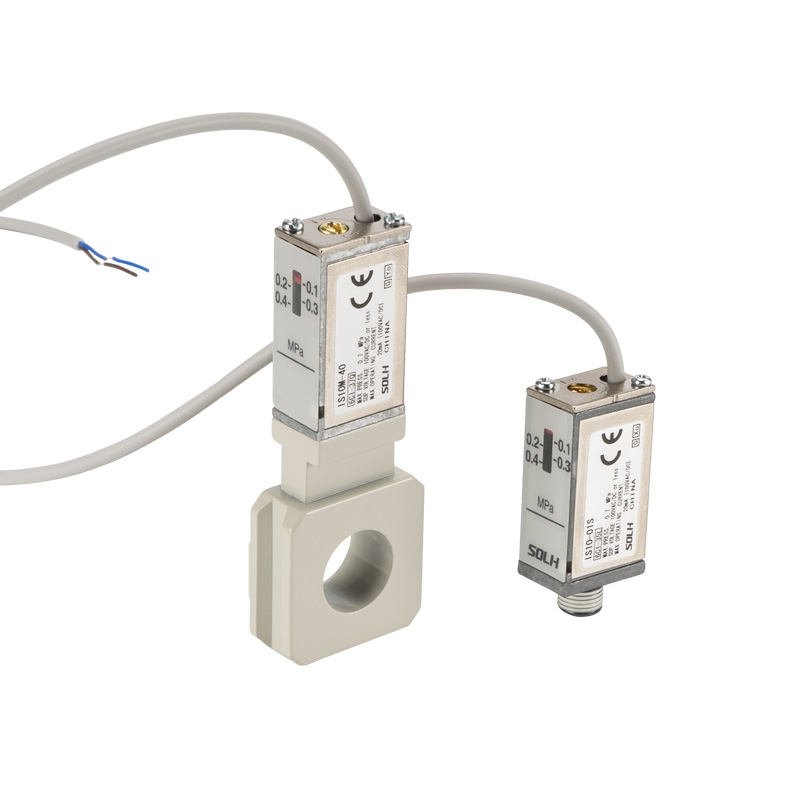

विभिन्न लेआउट मांगों के लिए दो मुख्यधारा स्थापना संरचनाएं:
1. इनलाइन थ्रेड माउंट प्रकार (IS10-01S)
- R1/8 थ्रेड पोर्ट के माध्यम से डायरेक्ट स्क्रू इंस्टॉलेशन, सिंगल सिलेंडर, सोलनॉइड वाल्व आउटलेट और मिनी व्यक्तिगत वायु सेवा इकाइयों के साथ संगत।
2. मैनिफोल्ड बेस माउंट टाइप (IS10M/IS10E)
- IS10M साइड में चौकोर क्लैंपिंग बेस से सुसज्जित है, इसे अतिरिक्त एडाप्टर फिटिंग के बिना सीधे एसएमसी मानक एसी मॉड्यूलर एफआरएल तीन-इकाइयों पर क्लिप किया जा सकता है, जिससे कैबिनेट की आंतरिक स्थापना स्थान की बचत होती है।
1. शून्य यांत्रिक संपर्क घिसाव
- गैर-संपर्क चुंबकीय रीड ट्रिगरिंग, संपर्क बिंदु पर कोई विद्युत चिंगारी नहीं; IS3000 जैसे पारंपरिक यांत्रिक सूक्ष्म-संपर्क दबाव स्विच की तुलना में सेवा जीवन 5 ~ 10 गुना अधिक है।
2. सहज ऑफ़लाइन दबाव अंशांकन
- साइड बिल्ट-इन एमपीए ग्रेजुएटेड स्केल विंडो, स्क्रूड्राइवर के साथ सेटिंग स्क्रू को समायोजित करें; साइट पर बिजली की आपूर्ति के बिना दबाव सीमा निर्धारित की जा सकती है।
3. यूनिवर्सल एसी और डीसी लोड अनुकूलता
- 100V से नीचे के सभी एसी/डीसी वोल्टेज का समर्थन करता है, सीधे लघु सोलनॉइड वाल्व चला सकता है या मध्यवर्ती रिले के बिना पीएलसी के डिजिटल इनपुट टर्मिनलों को कनेक्ट कर सकता है।
4. लघु हल्के कॉम्पैक्ट डिजाइन
- पुरानी पीढ़ी की IS1000 श्रृंखला की तुलना में 16% हल्का और 11% छोटा वॉल्यूम, अत्यधिक एकीकृत संकीर्ण स्वचालित उपकरण लेआउट में पूरी तरह से फिट बैठता है।
1. मुख्य वायु स्रोत कम दबाव की निगरानी और अलार्म
- एफआरएल तीन-इकाइयों के आउटलेट पर स्थापित; वायवीय वाइब्रेटर और खटखटाने वाले हथौड़ों को अपर्याप्त जोर क्षति से बचाने के लिए आपूर्ति दबाव 0.4 एमपीए से नीचे आने पर इंटरलॉक अलार्म सिग्नल भेजता है।
2. सिलेंडर फुल-स्ट्रोक स्थिति की पुष्टि
- जब सिलेंडर पूरी तरह से विस्तारित होता है, तो चैम्बर का दबाव अगले उत्पादन स्टेशन कार्रवाई के अनुक्रमिक इंटरलॉक के लिए आउटपुट ट्रिगर सिग्नल के पूर्व निर्धारित मूल्य तक बढ़ जाता है।
3. वाइब्रेटर सर्किट सुरक्षा संरक्षण
- वास्तविक समय में काम कर रहे वायु दबाव की निगरानी; जब दबाव थ्रेशोल्ड से कम हो तो त्वरित निकास वाल्व की बिजली आपूर्ति काट दें, कमजोर कंपन बल के कारण वाइब्रेटर बर्नआउट से बचें।
SOLH IS10 श्रृंखला गैर-संपर्क रीड ट्यूब प्रेशर स्विच इनलाइन थ्रेड माउंट और FRL मैनिफोल्ड क्लिप-ऑन वेरिएंट प्रदान करता है, जिसमें 0.1 ~ 0.6MPa समायोज्य रेंज, 5 मिलियन लंबी चक्र सेवा जीवन और ऑफ़लाइन दबाव अंशांकन, सिलेंडर, वाइब्रेटर और सामान्य स्वचालन वायवीय सर्किट के लिए आदर्श कम लागत वाला कॉम्पैक्ट एयर प्रेशर मॉनिटरिंग सेंसर है।
