नियंत्रण वॉल्व

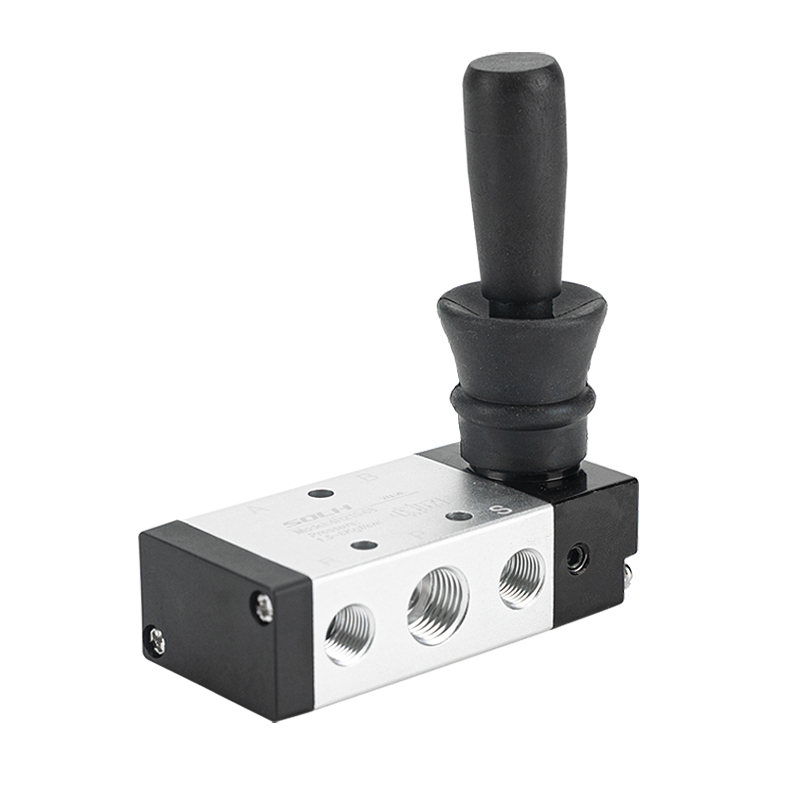

SOLH 4H श्रृंखला हैंड लीवर दिशात्मक नियंत्रण वाल्व मुख्यधारा के औद्योगिक मानकों के अनुसार विकसित किए गए हैं, जो 5/2-स्थिति और 5/3-स्थिति कॉन्फ़िगरेशन को कवर करते हैं। इलेक्ट्रोमैग्नेटिक कॉइल्स या वायवीय पायलट सिग्नल के बिना पूरी तरह से मैनुअल लीवर हेरफेर द्वारा संचालित, इन स्पूल-प्रकार के मैनुअल वाल्वों को ऑन-साइट उपकरण कमीशनिंग, आपातकालीन सुरक्षा शटडाउन और डबल-एक्टिंग सिलेंडरों के इंचिंग नियंत्रण के लिए व्यापक रूप से अपनाया जाता है। उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु आवास और सटीक स्पूल असेंबली के साथ निर्मित, दो पोजिशनिंग संरचनाएं वैकल्पिक हैं: स्वचालित स्प्रिंग रिटर्न और स्टील बॉल मैकेनिकल लॉकिंग। महत्वपूर्ण रूप से, माउंटिंग आयाम पूरी तरह से 4V सोलनॉइड वाल्व और 4A वायु-संचालित वाल्व के अनुरूप हैं, जो मानक वायवीय प्रणालियों में इलेक्ट्रिक, वायवीय और मैनुअल नियंत्रण मोड के बीच सीधे इंटरचेंज और लचीले स्विचिंग को सक्षम करते हैं। पांच-पोर्ट लेआउट अंतरराष्ट्रीय सामान्य विशिष्टताओं का अनुपालन करता है: पी मुख्य संपीड़ित वायु आपूर्ति इनलेट के रूप में कार्य करता है; पोर्ट ए और बी विस्तार और प्रत्यावर्तन आंदोलनों को नियंत्रित करने के लिए डबल-एक्टिंग सिलेंडर की दो गुहाओं से जुड़ते हैं; आर और एस निकास शोर को कम करने के लिए मानक साइलेंसर के साथ संगत निकास पोर्ट हैं। 5/2-पोजीशन मॉडल के लिए, अनपेक्षित निरंतर कार्यों के खिलाफ फुलप्रूफ सुरक्षा प्रदान करने के लिए लीवर जारी होने के बाद स्प्रिंग-रीसेट वेरिएंट स्वचालित रूप से रिबाउंड हो जाता है; सेल्फ-लॉकिंग संस्करण स्टील बॉल पोजिशनिंग के माध्यम से स्पूल स्थिति को सुरक्षित करते हैं और मैन्युअल स्विचिंग तक लॉक रहते हैं, जो लंबी अवधि के निश्चित कामकाजी राज्यों के लिए आदर्श है। सभी 5/3-पोजीशन इकाइयां तीन कॉन्फ़िगर करने योग्य तटस्थ मोड के साथ दोहरी स्थिर बॉल पोजिशनिंग को अपनाती हैं। बंद केंद्र (प्रकार सी) सिलेंडरों को लॉक करने और लंबवत रूप से लगे एक्चुएटर्स को गिरने से रोकने के लिए सभी बंदरगाहों को सील कर देता है; निकास केंद्र (प्रकार सी) दबाव से राहत के लिए ए/बी पोर्ट को वेंट करता है, जिससे मैन्युअल परीक्षण के दौरान सिलेंडर को मुक्त रूप से तैरने की अनुमति मिलती है; दबाव केंद्र (प्रकार पी) सिंक्रोनस क्लैंपिंग और बल संतुलन विनियमन के लिए दोनों कामकाजी बंदरगाहों को संपीड़ित हवा की आपूर्ति करता है। स्नेहन-मुक्त परिस्थितियों में 0.15~0.8 एमपीए के भीतर फ़िल्टर की गई संपीड़ित हवा पर चलने पर, वाल्व -20℃ से +70℃ पर स्थिर रूप से काम करते हैं। उपलब्ध विशिष्टताएँ कई थ्रेड विकल्पों के साथ 4H200 से 4H400 तक होती हैं। विद्युत घटकों से रहित, वाल्वों में स्पार्क-मुक्त अंतर्निहित विस्फोट प्रतिरोध होता है, जो ज्वलनशील, धूल भरे और उच्च जोखिम वाले उत्पादन स्थलों के लिए उपयुक्त है। वे पैनल माउंटिंग और बेस इंस्टॉलेशन का समर्थन करते हैं, अक्सर उत्पादन लाइन मैनुअल कमीशनिंग, आपातकालीन वायवीय सर्किट कट-ऑफ, सुरक्षा इंटरलॉक लूप और स्वचालित नियंत्रण वाल्व के रेट्रोफिटिंग प्रतिस्थापन के लिए उपयोग किया जाता है।

एसओएलएच 3एल सीरीज 3/2-वे हैंड पुल डायरेक्शनल कंट्रोल वाल्व स्वचालित स्प्रिंग रिटर्न से सुसज्जित डिफ़ॉल्ट सामान्य रूप से बंद (एनसी) संरचना के साथ मानक उद्योग विनिर्देशों का पालन करते हैं। सीधे अक्षीय पुश-पुल हैंडल मूवमेंट के माध्यम से संचालित, इस मैनुअल वायवीय वाल्व को किसी विद्युत भाग या वायवीय ड्राइव सिग्नल की आवश्यकता नहीं होती है, जो इसे वायवीय सर्किट के लिए आंतरिक रूप से सुरक्षित मैनुअल स्विचिंग घटक बनाता है। इसे एकल-अभिनय सिलेंडर एक्चुएशन, सर्किट ऑन-ऑफ स्विचिंग, इंचिंग कमीशनिंग और सुरक्षा इंटरलॉक सिस्टम के लिए व्यापक रूप से तैनात किया गया है, विशेष रूप से फील्ड डिबगिंग, आपातकालीन कट-ऑफ और विस्फोट-प्रवण कार्य वातावरण के लिए आदर्श है। तीन-पोर्ट लेआउट सार्वभौमिक उद्योग मानकों का अनुपालन करता है: मुख्य संपीड़ित वायु इनलेट के लिए पी, एकल-अभिनय सिलेंडरों को जोड़ने वाले कामकाजी आउटपुट पोर्ट के लिए ए, और निकास शोर को कम करने के लिए मानक साइलेंसर के साथ संगत निकास पोर्ट के लिए आर। सामान्य जारी स्थिति के तहत, अंतर्निहित रिटर्न स्प्रिंग पी इनलेट को सील करने के लिए सटीक स्पूल दबाता है; पोर्ट ए बंद सुरक्षित स्थिति को बनाए रखने के लिए दबाव से राहत के लिए आर से लिंक करता है। हैंडल को मैन्युअल रूप से खींचने से सिलेंडर की गति को चलाने के लिए हवा की आपूर्ति के लिए पी और ए पोर्ट को जोड़ने के लिए स्पूल शिफ्ट हो जाता है। एक बार रिलीज़ होने के बाद, स्प्रिंग तुरंत वाल्व को रीसेट कर देता है, जिससे हवा का सेवन कम हो जाता है और अनपेक्षित निरंतर संचालन को रोकने के लिए अवशिष्ट दबाव समाप्त हो जाता है। मजबूत एल्यूमीनियम मिश्र धातु आवास और कम-घर्षण परिशुद्धता स्पूल के साथ निर्मित, वाल्व स्थिर सीलिंग प्रदर्शन के साथ स्नेहन-मुक्त संचालन का समर्थन करता है। कॉम्पैक्ट 3L100 से लेकर हेवी-ड्यूटी 3L400 कवर थ्रेड विनिर्देशों M5, G1/8, G1/4, G3/8 और G1/2 तक के चार आकार ग्रेड; वैश्विक स्थापना मांगों को पूरा करने के लिए पीटी, एनपीटी और जी थ्रेड विकल्प उपलब्ध हैं। वाल्व पैनल माउंटिंग और बेस माउंटिंग का समर्थन करता है, मैनुअल और वायवीय नियंत्रण मोड के बीच निर्बाध आदान-प्रदान के लिए 3 ए एयर-संचालित वाल्व के साथ समान इंस्टॉलेशन आयाम साझा करता है। किसी भी विद्युत घटक के बिना, यह ज्वलनशील, धूल भरी और आर्द्र कार्यशालाओं के लिए उपयुक्त स्पार्क-मुक्त संचालन प्रदान करता है, आमतौर पर मैनुअल क्लैंपिंग, इजेक्शन सिलेंडर नियंत्रण, उपकरण रखरखाव सुरक्षा लॉकआउट और 3 ए पायलट वाल्व के साथ संयुक्त मैनुअल-वायवीय तर्क नियंत्रण प्रणाली के लिए उपयोग किया जाता है।

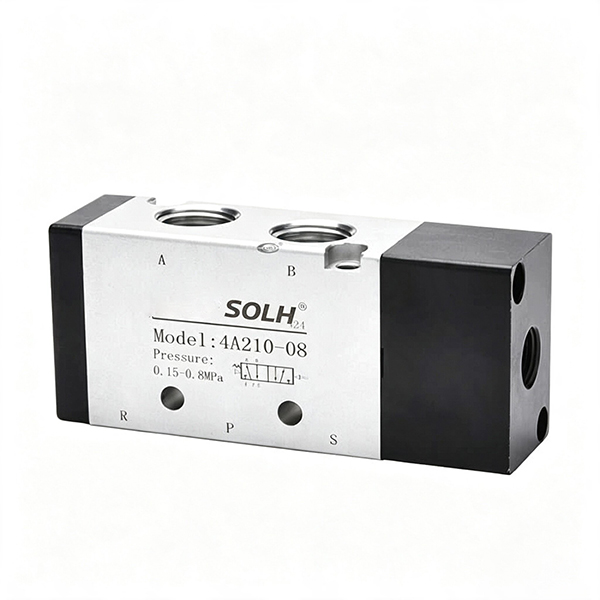

SOLH 4A श्रृंखला 5/2-वे और 5/3-वे वायु-संचालित दिशात्मक नियंत्रण वाल्व क्लासिक 4V इलेक्ट्रोमैग्नेटिक सोलनॉइड वाल्व श्रृंखला के पूर्ण वायवीय समकक्ष हैं। पूरी तरह से बाहरी वायवीय नियंत्रण संकेतों द्वारा संचालित, बिना किसी कॉइल या विद्युत भागों के अंदर, यह वाल्व अंतर्निहित विस्फोट-प्रूफ सुरक्षा प्राप्त करता है और गैर-इलेक्ट्रिक वायवीय लूप, खतरनाक विस्फोटक क्षेत्रों और सुरक्षा इंटरलॉक सिस्टम के लिए मुख्य नियंत्रण इकाई के रूप में कार्य करता है। यह उच्च परिशुद्धता स्पूल कॉन्फ़िगरेशन और मजबूत एल्यूमीनियम मिश्र धातु आवास को अपनाता है, जो विद्युत-चालित और पूर्ण-वायवीय नियंत्रण योजनाओं के बीच निर्बाध प्रत्यक्ष प्रतिस्थापन और उन्नयन के लिए 4V श्रृंखला के साथ समान स्थापना आयाम और प्रवाह विशेषताओं को साझा करता है। मानक पांच-पोर्ट लेआउट उद्योग सार्वभौमिक विनिर्देशों का पालन करता है: मुख्य वायु आपूर्ति इनलेट के लिए पी, विस्तार और वापसी विनियमन के लिए डबल-अभिनय सिलेंडर के दो कक्षों से जुड़े कामकाजी बंदरगाहों के रूप में ए और बी, परिचालन शोर को कम करने के लिए मानक साइलेंसर के साथ संगत निकास बंदरगाहों के रूप में आर और एस। 5/2-वे लाइनअप एकल वायवीय नियंत्रण और डबल वायवीय नियंत्रण विकल्प प्रदान करता है। एकल वायु-नियंत्रित मॉडल नियंत्रण वायु सिग्नल प्राप्त करने पर स्विच करते हैं और विफल-सुरक्षित सुरक्षा प्रदान करने के लिए नियंत्रण दबाव गायब होने पर स्वचालित रूप से अंतर्निहित स्प्रिंग्स द्वारा रीसेट हो जाते हैं। डबल एयर-नियंत्रित वेरिएंट में कोई रिटर्न स्प्रिंग नहीं होता है और नियंत्रण वायु डिस्कनेक्ट होने के बाद वर्तमान स्पूल स्थिति को लगातार लॉक कर देता है, निरंतर नियंत्रण वायु इनपुट के बिना लंबी अवधि की स्थिति और दबाव बनाए रखने का समर्थन करता है। 5/3-वे संस्करण विशेष रूप से तीन चयन योग्य तटस्थ कॉन्फ़िगरेशन के साथ डबल एयर-चालित हैं: बंद केंद्र (टाइप सी) सिलेंडर को लॉक करने और लंबवत गिरने से रोकने के लिए सभी बंदरगाहों को सील करता है; एग्जॉस्ट सेंटर (टाइप ई) दबाव रिलीज और मैन्युअल कमीशनिंग के लिए वायुमंडल में ए/बी पोर्ट को वेंट करता है; दबाव केंद्र (प्रकार पी) सिंक्रोनस क्लैंपिंग और बल संतुलन समायोजन के लिए दोनों कामकाजी बंदरगाहों को संपीड़ित हवा प्रदान करता है। 0.15 ~ 0.8 एमपीए कामकाजी दबाव के भीतर फ़िल्टर्ड संपीड़ित हवा के लिए उपयुक्त, पूरी श्रृंखला स्नेहन-मुक्त संचालन का समर्थन करती है और -20 ℃ से + 70 ℃ तक विश्वसनीय रूप से काम करती है। रासायनिक संयंत्रों, पेंटिंग कार्यशालाओं, खनन और अन्य विस्फोट-जोखिम वाले वातावरणों में व्यापक रूप से उपयोग किया जाता है, यह डबल-एक्टिंग सिलेंडरों के लिए पूर्ण-वायवीय तर्क नियंत्रण प्रणाली बनाने के लिए यांत्रिक वाल्व, हाथ से संचालित वाल्व और वायु पायलट वाल्व के साथ सहयोग करता है।

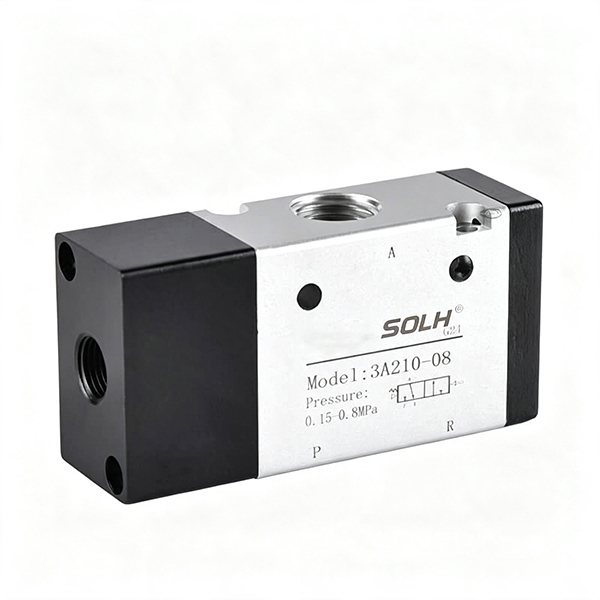

SOLH 3A श्रृंखला 3/2-तरफा बाहरी हवा से संचालित दिशात्मक नियंत्रण वाल्व मुख्यधारा उद्योग मानकों के अनुसार निर्मित होते हैं। बिना किसी विद्युत चुम्बकीय कॉइल के पूरी तरह से वायवीय सिग्नल इनपुट द्वारा संचालित, यह श्रृंखला एकल-अभिनय वायवीय सिलेंडरों के विस्तार, प्रत्यावर्तन और दबाव प्रतिधारण को नियंत्रित करने के लिए इंजीनियर की गई है। यह सभी विद्युत-मुक्त वायवीय सर्किट, खतरनाक विस्फोटक वातावरण और असफल-सुरक्षित औद्योगिक मशीनरी के लिए महत्वपूर्ण सुरक्षा नियंत्रण तत्व के रूप में कार्य करता है। मानक तीन-पोर्ट लेआउट सार्वभौमिक औद्योगिक परिभाषाओं का पालन करता है: मुख्य संपीड़ित वायु आपूर्ति इनलेट के लिए पी, एकल-अभिनय सिलेंडर से सीधे जुड़े कामकाजी आउटलेट के लिए ए, और दबाव राहत और तेजी से स्प्रिंग रीसेट के लिए निकास पोर्ट के लिए आर। दो नियंत्रण कॉन्फ़िगरेशन उपलब्ध हैं. एकल वायवीय नियंत्रण मॉडल (3ए×10) बाहरी वायु सिग्नल प्राप्त करने पर स्विच करते हैं और असफल-सुरक्षित रीसेट प्रदर्शन की गारंटी के लिए नियंत्रण वायु सिग्नल हटा दिए जाने पर स्वचालित रूप से अंतर्निहित स्प्रिंग्स के माध्यम से रीसेट हो जाते हैं। डबल न्यूमेटिक कंट्रोल वेरिएंट (3ए×20) लैचिंग स्पूल संरचना को अपनाते हैं, लंबे समय तक क्लैंपिंग और पोजिशनिंग को बनाए रखने के लिए कंट्रोल एयर के डिस्कनेक्ट होने के बाद भी वाल्व की स्थिति को लगातार लॉक करते हैं। उच्च शक्ति एल्यूमीनियम मिश्र धातु वाल्व निकायों और सटीक-मशीनीकृत स्पूल के साथ निर्मित, वाल्व 0.15 ~ 0.8 एमपीए के कामकाजी दबाव सीमा के भीतर 40 माइक्रोन से ऊपर निस्पंदन परिशुद्धता के साथ फ़िल्टर्ड संपीड़ित हवा के तहत तेल मुक्त संचालन का समर्थन करते हैं। लघु 3ए100 से हेवी-ड्यूटी उच्च-प्रवाह 3ए400 तक चार आयामी विनिर्देश एम5 से जी1/2 थ्रेड कनेक्शन को कवर करते हैं, और एनपीटी थ्रेड विदेशी परियोजनाओं के लिए वैकल्पिक हैं। आंतरिक विद्युत भागों के बिना, वाल्व में आंतरिक विस्फोट-प्रूफ प्रदर्शन होता है, जो ज्वलनशील, धूल भरे और आर्द्र कार्य वातावरण के लिए बिल्कुल उपयुक्त है। यह मॉड्यूलर वाल्व बैंकों के लिए यादृच्छिक मल्टी-एंगल इंस्टॉलेशन और मैनिफोल्ड असेंबली का समर्थन करता है, जो वर्कपीस क्लैंपिंग तंत्र, वायवीय सुरक्षा इंटरलॉक सिस्टम और लंबी अवधि के पोजिशनिंग स्टेशनों में व्यापक रूप से तैनात है।
