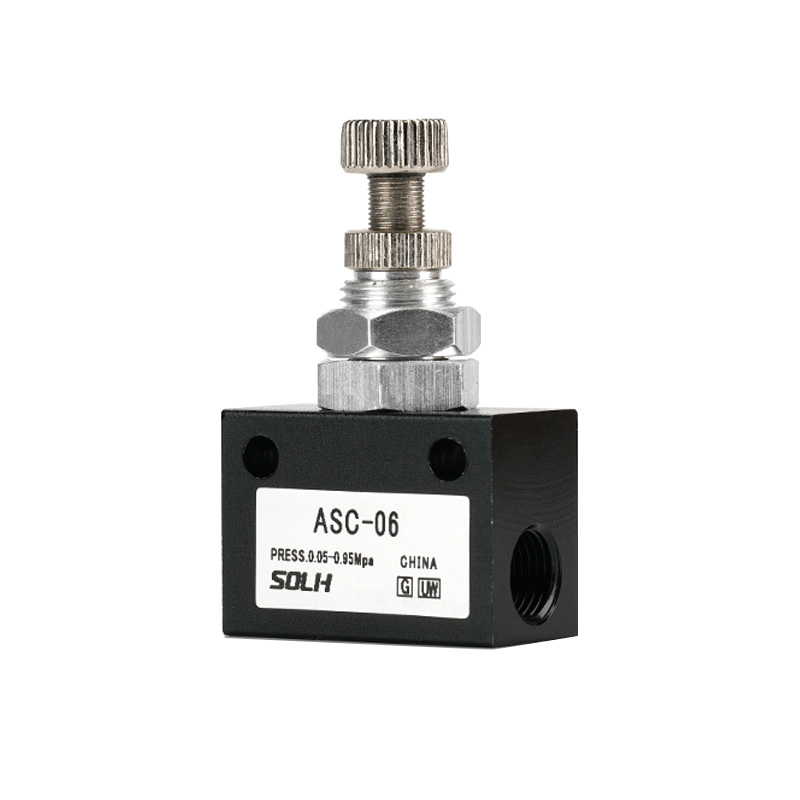

एएससी सीरीज वन-वे थ्रॉटल वाल्व
  • एएससी सीरीज वन-वे थ्रॉटल वाल्वएएससी सीरीज वन-वे थ्रॉटल वाल्व

एएससी सीरीज वन-वे थ्रॉटल वाल्व

एसओएलएच एएससी श्रृंखला एक तरफा निकास थ्रॉटल वाल्व, एयरटीएसी मानक एल्यूमीनियम मिश्र धातु इन-लाइन वायवीय प्रवाह नियंत्रण वाल्व। पुश-फिट जोड़ के बिना थ्रेड-प्रकार, लॉक एंटी-वाइब्रेशन एडजस्टमेंट नट, डबल-एक्टिंग सिलेंडर स्पीड रेगुलेशन के लिए एग्जॉस्ट थ्रॉटलिंग। मॉडल ASC100-06, ASC200-08, ASC300-10, ASC300-15 पीटी/जी/एनपीटी थ्रेड विकल्पों के साथ, सामान्य प्रयोजन स्वचालित वायवीय सर्किट के लिए आदर्श।

एएससी सीरीज वन-वे थ्रॉटल वाल्व | एल्यूमीनियम मिश्र धातु इन-लाइन वायवीय गति नियंत्रण वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | यूनिवर्सल एयरटीएसी मानक वायवीय प्रवाह नियंत्रण वाल्व


1. उत्पाद अवलोकन

     SOLH ASC श्रृंखला एक हैलागत प्रभावी एल्यूमीनियम मिश्र धातु इन-लाइन वन-वे थ्रॉटल वाल्व चीनी वायवीय बाजार में व्यापक रूप से अपनाया गया। इसमें एएस श्रृंखला के समान ही मुख्य वायवीय कार्य हैं, लेकिन यह पूरी तरह से एल्यूमीनियम वर्गाकार बॉडी के साथ अधिक टिकाऊ थ्रेडेड इन-लाइन इंस्टॉलेशन संरचना को अपनाता है। मानक सिलेंडर गति विनियमन के लिए डिज़ाइन किया गया, यह फ्री फॉरवर्ड वायु सेवन और सटीक निकास थ्रॉटलिंग नियंत्रण का एहसास करता है। कॉम्पैक्ट संरचना, स्थिर समायोजन और सार्वभौमिक थ्रेड विनिर्देशों के साथ, यह सामान्य स्वचालित वायवीय सर्किट के लिए मुख्यधारा का किफायती गति नियंत्रण समाधान है।


2. कोर वर्किंग फंक्शन (एग्जॉस्ट थ्रॉटलिंग सिद्धांत)

     एएससी वाल्व मानक का पालन करता हैनिकास थ्रॉटलिंग नियंत्रण तर्क, वायवीय सिलेंडर गति विनियमन के लिए सबसे विश्वसनीय तरीका:

     • फॉरवर्ड एयर इनटेक (सिलेंडर एक्सटेंशन): अंतर्निर्मित चेक वाल्व पूरी तरह से खुलता है, जिससे शून्य प्रवाह हानि के साथ लगभग अबाधित सीधे वायु प्रवाह को सक्षम किया जाता है, जिससे तेज और सुचारू सिलेंडर कार्रवाई सुनिश्चित होती है।

     • रिवर्स एग्जॉस्ट (सिलेंडर रिट्रैक्शन): चेक वाल्व स्वचालित रूप से बंद हो जाता है। निकास हवा समायोज्य थ्रॉटलिंग के लिए सटीक सुई वाल्व से गुजरती है, जिससे सटीक सिलेंडर वापसी गति नियंत्रण का एहसास होता है।

      •कोर अनुप्रयोग: डबल-एक्टिंग सिलेंडरों के विस्तार या वापसी की गति को सटीक रूप से समायोजित करें; एग्जॉस्ट-साइड थ्रॉटलिंग औद्योगिक परिदृश्यों में सबसे अधिक इस्तेमाल की जाने वाली और स्थिर वायवीय गति विनियमन विधि है।


3. मॉडल कोडिंग नियम और थ्रेड विशिष्टता

     कोडिंग प्रारूप: एएससी[आकार श्रृंखला]-[थ्रेड कैलिबर]+[थ्रेड प्रत्यय]

  3.1 आकार और कैलिबर परिभाषा

     • 100 सीरीज: 06 = जी1/8 (पीटी1/8)

     • 200 सीरीज: 08 = जी1/4 (पीटी1/4) | सबसे सार्वभौमिक मुख्यधारा मॉडल

     • 300 सीरीज: 10 = जी3/8 (पीटी3/8), 15 = जी1/2 (पीटी1/2)

  3.2 थ्रेड प्रकार प्रत्यय

     • खाली: मानक पीटी टेपर धागा (डिफ़ॉल्ट)

     • G: ब्रिटिश मानक जी समानांतर धागा

     • T: एनपीटी अमेरिकी मानक टेपर धागा


4. पूर्ण श्रृंखला मानक विशिष्टताएँ एवं प्रवाह पैरामीटर्स

नमूना

धागे का आकार

थ्रॉटलिंग प्रवाह (निकास एल/मिनट)

मुक्त प्रवाह (सेवन एल/मिनट)

एएससी100-06

जी1/8

200

400

एएससी200-08

जी1/4

450

800

एएससी300-10

जी3/8

1250

1500

एएससी300-15

जी1/2

1650

2500


5. मुख्य तकनीकी पैरामीटर

पैरामीटर आइटम

विनिर्देश

कार्य दबाव सीमा

0.05–0.95 एमपीए

प्रूफ का दबाव

1.5 एमपीए

कार्य तापमान रेंज

-20℃~+70℃

शरीर की सामग्री

उच्च शक्ति एल्यूमीनियम मिश्र धातु, जंग-रोधी और टिकाऊ

सीलिंग सामग्री

एनबीआर नाइट्राइल रबर, पहनने के लिए प्रतिरोधी और वायुरोधी

नियंत्रण विधि

परिशुद्धता सुई वाल्व स्टीप्लेस गति विनियमन

काम के सिद्धांत

नि:शुल्क सेवन + निकास थ्रॉटलिंग गति नियंत्रण


6. संरचनात्मक विशेषताएं एवं स्थापना निर्देश

     • एकीकृत एल्यूमीनियम मिश्र धातु स्क्वायर बॉडी: उच्च संरचनात्मक ताकत के साथ कॉम्पैक्ट और हल्की संरचना, विकृत करना आसान नहीं है। बिल्ट-इन पुश-फिट जोड़ों के बिना पूर्ण थ्रेडेड इन-लाइन डिज़ाइन को अपनाता है, जिसमें टयूबिंग कनेक्शन के लिए अलग पाइप फिटिंग की आवश्यकता होती है, जिसमें मजबूत अनुकूलता और उच्च स्थायित्व होता है।

     • स्पष्ट प्रवाह दिशा पहचान: वाल्व बॉडी पर मानक प्रवाह तीर चिह्नित है, जो रिवर्स इंस्टॉलेशन त्रुटियों से बचने और सही गति विनियमन तर्क सुनिश्चित करने के लिए सिलेंडर पक्ष (निकास थ्रॉटलिंग दिशा) की ओर इशारा करता है।

     • लॉक करने योग्य एंटी-वाइब्रेशन समायोजन: शीर्ष समायोजन घुंडी और लॉक नट से सुसज्जित। गति पैरामीटर सेटिंग के बाद, लंबे समय तक स्थिर संचालन बनाए रखते हुए, उपकरण कंपन के कारण होने वाले पैरामीटर बहाव को रोकने के लिए नट को लॉक किया जा सकता है।

     • सर्वदिशात्मक स्थापना: साइट पर विभिन्न जटिल पाइपलाइन लेआउट वातावरणों के अनुकूल, बिना किसी दिशा सीमा के मनमाने कोण पर स्थापना का समर्थन करता है।

     • संवेदनशील एवं सटीक विनियमन: प्रेसिजन सुई वाल्व कोर सुचारू स्टीप्लेस गति समायोजन सुनिश्चित करता है, सिलेंडर घबराहट और अस्थिर गति समस्याओं को प्रभावी ढंग से हल करता है।


7. मुख्य चयन अंतर: एएससी बनाम एएस सीरीज

तुलना मद

एएससी सीरीज

एएस सीरीज (एसएमसी मानक)

शरीर की सामग्री

पूर्ण एल्यूमीनियम मिश्र धातु (मजबूत और टिकाऊ)

प्लास्टिक + आंशिक धातु मिश्रित

कनेक्शन विधि

शुद्ध थ्रेडेड इन-लाइन इंस्टॉलेशन, कोई पुश-फिट नहीं

एकीकृत पुश-फिट कनेक्टर

आयतन एवं संरचना

चौकोर शरीर, थोड़ा बड़ा, उच्च कठोरता



लागत स्थिति निर्धारण

किफायती और लागत प्रभावी, घरेलू स्वचालन के लिए मुख्यधारा

आयातित उपकरणों के लिए उच्च-स्तरीय स्थिति, लचीला लेआउट

लागू परिदृश्य

सामान्य औद्योगिक मानक वायवीय सर्किट

उच्च परिशुद्धता कॉम्पैक्ट स्वचालित उपकरण


8. व्यावसायिक चयन गाइड

     • माइक्रो सिलेंडर और लघु प्रवाह सर्किट: चुननाएएससी100-06 (जी1/8), φ12-φ20 छोटे-बोर सिलेंडर और सटीक सूक्ष्म वायवीय नियंत्रण के लिए उपयुक्त।

     • मानक साधारण सिलेंडर (सबसे सार्वभौमिक): चुननाएएससी200-08 (जी1/4), मिलान φ12-φ40 पारंपरिक सिलेंडर, अधिकांश स्वचालित उत्पादन लाइनों, पैकेजिंग और क्लैंपिंग उपकरणों पर लागू होता है।

     • बड़े बोर सिलेंडर और उच्च प्रवाह की मांग: चुननाएएससी300-10 (जी3/8) /एएससी300-15 (जी1/2), φ50 और उससे ऊपर के बड़े-बोर सिलेंडर और हाई-स्पीड हेवी-लोड वायवीय सिस्टम के लिए।


एक वाक्य सारांश

     एसओएलएच एएससी श्रृंखला एक सार्वभौमिक एल्यूमीनियम मिश्र धातु थ्रेडेड वन-वे निकास थ्रॉटल वाल्व है, जिसमें मुफ्त सेवन और सटीक निकास गति विनियमन, लॉक करने योग्य एंटी-कंपन संरचना और लागत प्रभावी प्रदर्शन शामिल है। यह मानक वायवीय सिलेंडर प्रत्यागामी गति के लिए पसंदीदा किफायती गति नियंत्रण वाल्व है, जो एयरटीएसी घरेलू वायवीय प्रणालियों के साथ व्यापक रूप से संगत है।
