नियंत्रण वॉल्व

SOLH VM2 (VM200) मीडियम मैकेनिकल पॉपपेट वाल्व मेल खाने वाले SMC मॉडल के साथ पूरी तरह से विनिमेय है। Cv=0.87 प्रवाह गुणांक के साथ मध्यम पॉपपेट निर्माण की विशेषता, इसकी प्रवाह क्षमता मिनी VM1 श्रृंखला की तुलना में लगभग 8 गुना अधिक है, जो मानक Rc1/4 पोर्ट और वैकल्पिक NPT/G1/4 थ्रेड से सुसज्जित है। यह 0~1.0MPa के तहत काम करता है और वैक्यूम के साथ असंगत है, स्नेहन मुक्त पहनने के लिए प्रतिरोधी पॉपपेट सील और मजबूत धातु बॉडी को अपनाता है। साइड पोर्ट और बॉटम पोर्ट पाइपिंग लेआउट उपलब्ध हैं, जो विनिमेय एक्चुएटर्स की पूरी लाइनअप द्वारा समर्थित हैं: मानक पीओएम रोलर / कठोर स्टील घर्षण प्रतिरोधी रोलर लीवर, वन-वे एंटी-रिबाउंड रोलर, स्ट्रेट प्लंजर, फ्लैट पुशबटन, पीला मशरूम आपातकालीन स्टॉप हेड, हरा संकेतक बटन और लॉक करने योग्य हिंज नॉब। कठोर स्टील रोलर वैरिएंट हेवी-ड्यूटी हाई-वियर उत्पादन लाइनों में फिट बैठता है। सिलेंडर और स्लाइड टेबल स्ट्रोक सीमा का पता लगाने, उपकरण मैनुअल जॉग कमीशनिंग, जिग फिक्स्चर एयर स्विचिंग और सुरक्षा आपातकालीन इंटरलॉक के लिए व्यापक रूप से उपयोग किया जाता है, यह पैकेजिंग, कपड़ा, प्रिंटिंग और सामान्य स्वचालन उत्पादन लाइनों के लिए मुख्यधारा के मैकेनिकल एयर ट्रिगर वाल्व के रूप में कार्य करता है।

SOLH VM4 (VM400) मध्यम 3-पोर्ट पॉपपेट मैकेनिकल वाल्व, मिनी VM1 और उच्च-प्रवाह VM2 श्रृंखला के बीच स्थित, समकक्ष SMC मॉडल के साथ पूरी तरह से विनिमेय है। इसका मुख्य लाभ -100kPa वैक्यूम से 1.0MPa सकारात्मक दबाव तक पूर्ण दबाव रेंज के साथ संगतता में निहित है, यह सुविधा VM2 पर उपलब्ध नहीं है। यह वैकल्पिक एनपीटी/जी1/8 थ्रेड्स और सीवी=0.38 प्रवाह क्षमता के साथ मानक आरसी1/8 पोर्ट को अपनाता है, जो साइड और बॉटम पोर्ट पाइपिंग लेआउट का समर्थन करता है। ठोस धातु बॉडी के साथ निर्मित, यह 1000m/s² प्रभाव और भारी कंपन का सामना करता है, कठोर हेवी-ड्यूटी उत्पादन लाइनों के लिए उपयुक्त है, लंबे समय तक सेवा जीवन के लिए स्नेहन मुक्त धूल प्रतिरोधी पॉपपेट सीलिंग के साथ। विनिमेय एक्चुएटर्स का एक पूरा सेट प्रदान किया जाता है: मानक / कठोर एंटी-घर्षण स्टील रोलर लीवर, वन-वे एंटी-रिबाउंड रोलर, स्ट्रेट प्लंजर, मल्टी-कलर मशरूम आपातकालीन स्टॉप बटन, 2/3-पोजीशन रोटरी नॉब, लॉक करने योग्य पुशबटन और टॉगल हिंज लीवर। सिलेंडर और स्लाइड टेबल स्ट्रोक लिमिट डिटेक्शन, वैक्यूम सोखना/रिलीज सर्किट, उपकरण मैनुअल जॉग कमीशनिंग, मशीन सुरक्षा आपातकालीन इंटरलॉक और जिग फिक्स्चर स्विचिंग में व्यापक रूप से लागू, यह वैक्यूम संगतता और मजबूत शॉक प्रतिरोध की आवश्यकता वाली कामकाजी परिस्थितियों के लिए आदर्श मध्यम यांत्रिक ट्रिगर वाल्व है।

एसओएलएच आईटीवी उच्च प्रवाह इलेक्ट्रो-वायवीय आनुपातिक वाल्व समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। बंद-लूप दबाव प्रतिक्रिया प्रणाली को अपनाते हुए, यह DC0-10V वोल्टेज, 4-20mA वर्तमान एनालॉग सिग्नल और CC-लिंक, PROFINET, ईथरनेट/IP सहित वैकल्पिक फील्डबस संचार को स्वीकार करता है ताकि ±1% FS नियंत्रण सटीकता और IP65 धूल और स्प्लैश-प्रूफ सुरक्षा के साथ चरणहीन, उच्च-परिशुद्धता दूरस्थ वायु दबाव विनियमन प्राप्त किया जा सके। तीन श्रृंखलाएँ अलग-अलग प्रवाह श्रेणियों को कवर करती हैं: सूक्ष्म निम्न प्रवाह के लिए ITV1100, सार्वभौमिक मध्यम प्रवाह के लिए ITV2100 और 4400 L/मिनट ANR तक भारी उच्च प्रवाह के लिए ITV3100, 0.005 से 0.9 MPa तक समायोज्य दबाव के साथ। यह DC24V कम बिजली आपूर्ति के तहत आरसी/एनपीटी/जी थ्रेड और पुश-इन फिटिंग, बिल्ट-इन एलईडी डिजिटल डिस्प्ले और सेल्फ-डायग्नोसिस अलार्म का समर्थन करता है। बड़े बोर सिलेंडर एक्चुएशन, फिल्म और तार निरंतर तनाव नियंत्रण, अर्धचालक और ऑप्टिकल सटीक प्रक्रियाओं, स्वचालित वितरण और कोटिंग, वेल्डिंग और रिवेटिंग उपकरणों के लिए मल्टी-स्टेज दबाव स्विचिंग, स्वचालित उत्पादन लाइनों पर डिजिटल केंद्रीकृत दबाव नियंत्रण का एहसास करने के लिए कई मैनुअल नियामकों को बदलने के लिए व्यापक रूप से लागू किया जाता है।

SOLH XTO674 और INA14 इनलाइन चेक वाल्व अल्ट्रा-लो 0.01MPa क्रैकिंग प्रेशर के साथ एक ही संरचनात्मक प्लेटफॉर्म साझा करते हैं, जो वैक्यूम और कम दबाव वाले तरल पाइपलाइनों में एंटी-बैकफ्लो सुरक्षा के लिए संपीड़ित हवा और साफ पानी दोनों के साथ संगत है। XTO674 एक पूर्ण-पीतल क्रायोजेनिक संस्करण है जो -30℃ तक काम करता है; INA14 मानक श्रृंखला पीतल या SUS304 स्टेनलेस स्टील बॉडी प्रदान करती है, जो मानक NBR सील और वैकल्पिक तेल और उच्च तापमान प्रतिरोधी FKM और मौसम-प्रूफ सीआर सील से सुसज्जित है। फ्लो एरो मार्किंग के साथ कॉम्पैक्ट इनलाइन थ्रेडेड डिज़ाइन को अतिरिक्त ब्रैकेट के बिना सीधे पाइपलाइनों में लगाया जा सकता है, जो वैक्यूम जनरेटर और सक्शन कप के बीच स्थापित होने पर वैक्यूम हानि और रिवर्स एयरफ्लो को प्रभावी ढंग से रोकता है। दो श्रृंखलाओं में पाइप संशोधन के बिना प्रत्यक्ष क्षेत्र इंटरचेंज के लिए समान समग्र आयाम और थ्रेड आकार होते हैं, जो व्यापक रूप से क्रायोजेनिक उपकरण, वैक्यूम उत्पादन लाइनों, संक्षारण प्रतिरोधी उच्च तापमान तरल सर्किट और एक तरफा दबाव प्रतिधारण और बैकफ्लो रोकथाम के लिए सामान्य वायवीय और पानी पाइपलाइनों में लागू होते हैं।

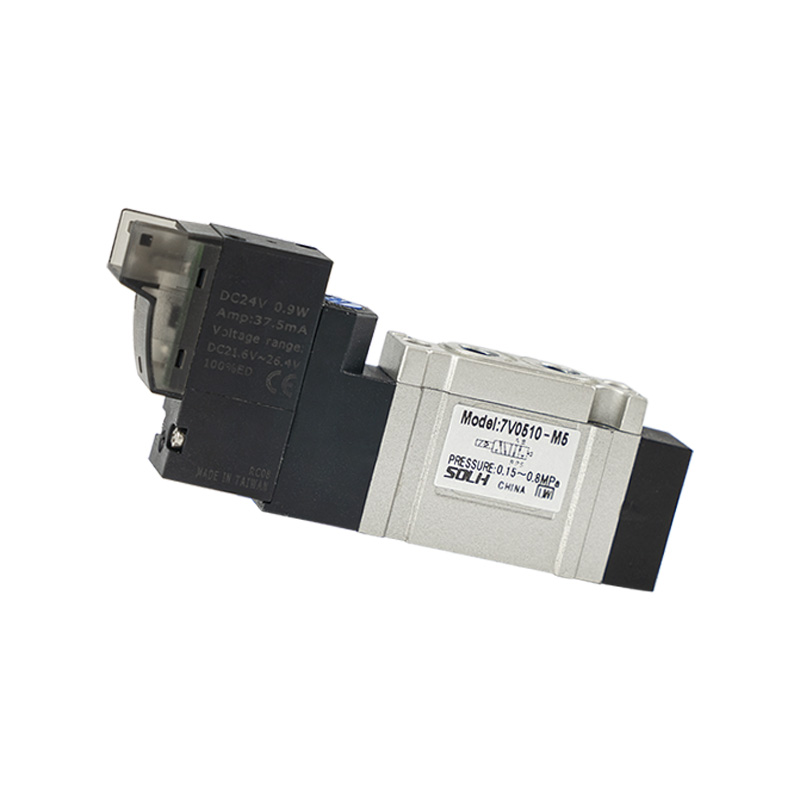

SOLH 7V कॉम्पैक्ट पायलट-संचालित सोलनॉइड वाल्व में पूर्ण 5/2 और 5/3 वे वेरिएंट शामिल हैं, जो सिंगल-कॉइल स्प्रिंग रिटर्न, डबल-कॉइल लैचिंग और तीन केंद्र कार्यों को कवर करते हैं: केंद्र बंद, केंद्र निकास, केंद्र दबाव आपूर्ति। यह पारंपरिक 4V श्रृंखला वाल्वों की तुलना में लगभग 30% अधिक प्रवाह क्षमता के साथ एकीकृत आंतरिक केंद्रीकृत निकास धावक डिजाइन को अपनाता है, जिसमें स्विचिंग प्रतिक्रिया ≤50ms और अधिकतम ऑपरेटिंग आवृत्ति 5 हर्ट्ज तक होती है। डीसी बिजली की खपत 0.7W और AC 1.1VA के साथ, अल्ट्रा-लो पावर कॉइल निरंतर ऊर्जा के लिए कम गर्मी उत्पन्न करते हैं। मानक थ्रेड पोर्ट और पुश-इन त्वरित फिटिंग दोनों का समर्थन करते हुए एम5 से 3/8" तक एक पूर्ण आकार लाइनअप की पेशकश की जाती है। कैबिनेट की जगह बचाने और मुख्य वायु पाइपिंग को सरल बनाने के लिए वाल्वों को व्यक्तिगत रूप से स्थापित किया जा सकता है या मल्टी-स्टेशन एल्यूमीनियम मैनिफोल्ड पर रखा जा सकता है। ऑपरेटिंग तापमान -20 ℃ ~ 70 ℃ के साथ ऑपरेटिंग दबाव 0.15 ~ 0.8 एमपीए होता है। डाई-कास्ट एल्यूमीनियम वाल्व बॉडी लंबी सीलिंग सेवा जीवन प्रदान करती है, जो व्यापक रूप से सिलेंडर के लिए उपयोग की जाती है सभी स्वचालित उत्पादन लाइनों पर दिशात्मक स्विचिंग और केंद्रीकृत वायवीय नियंत्रण।

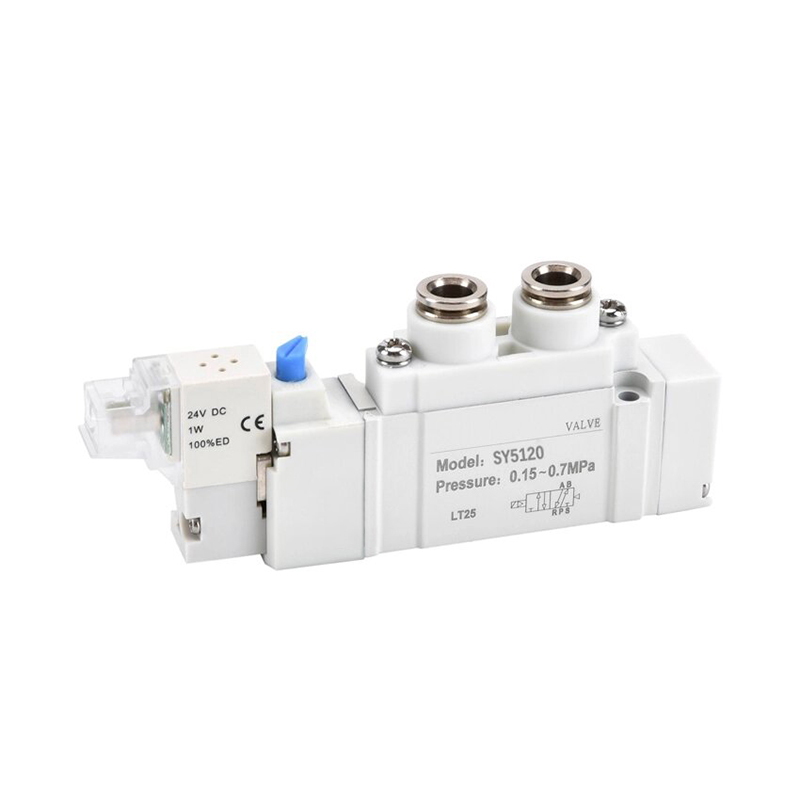

SOLH SY श्रृंखला पायलट-संचालित 5-पोर्ट सोलनॉइड वाल्व मिलान वाले SMC वाल्वों के साथ पूरी तरह से विनिमेय है, जिसमें SY3000 मिनी, SY5000 मध्यम मुख्यधारा, SY7000 बड़े और SY9000 अतिरिक्त-बड़े मॉडल शामिल हैं। यह पूर्ण सर्किट विकल्प प्रदान करता है: 5/2 सिंगल/डबल कॉइल और 5/3 तीन-स्थिति केंद्र बंद, केंद्र निकास और केंद्र दबाव आपूर्ति कार्यों के साथ। मानक 0.35W कॉइल और वैकल्पिक 0.1W अल्ट्रा-लो पावर ऊर्जा-बचत कॉइल निरंतर ऊर्जा के लिए थोड़ी गर्मी उत्पन्न करते हैं। आंतरिक पायलट संस्करण 0.1~0.7 MPa पर काम करता है, जबकि बाहरी पायलट संस्करण -100kPa वैक्यूम वातावरण का समर्थन करता है। गैप-सील्ड स्पूल 200 मिलियन स्विचिंग चक्र तक पहुंचता है। लचीली ट्यूबिंग रूटिंग के लिए साइड, ऊपर और नीचे एयर पोर्ट की व्यवस्था की गई है। वाल्व एसएस5वाई मैनिफोल्ड वाल्व द्वीपों के साथ संगत प्लग-इन स्नैप डिज़ाइन को अपनाते हैं, आईपी65 प्लग कनेक्टर और आईपी67 मैनिफोल्ड बेस रेटिंग के साथ, पूरे बैंक को अलग किए बिना एकल-वाल्व रखरखाव को सक्षम करते हैं। अनुकूलित आंतरिक धावक पुराने वाल्वों की तुलना में लगभग 80% अधिक प्रवाह प्रदान करते हैं, और अंतर्निहित पायलट फ़िल्टर जाल स्पूल को धूल से चिपकने से रोकता है। सेमीकंडक्टर, ऑटोमोटिव वेल्डिंग, पैकेजिंग और मेडिकल ऑटोमेशन उपकरण में सिलेंडर दिशात्मक स्विचिंग और केंद्रीकृत वायवीय नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।

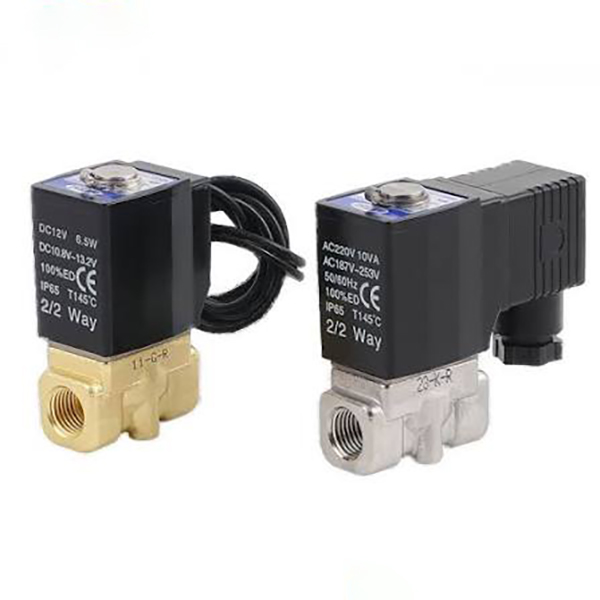

SOLH 2S श्रृंखला 2/2-तरफा सामान्य रूप से बंद द्रव सोलनॉइड वाल्व में दो पूर्ण लाइनें शामिल हैं: प्रत्यक्ष-अभिनय छोटे छिद्र 030/050 मॉडल और पायलट-संचालित बड़े बोर 150 ~ 500 वेरिएंट, स्वच्छ पानी, संपीड़ित हवा, काटने वाले शीतलक, चिकनाई वाले तेल और कमजोर संक्षारक तरल पाइपलाइनों के स्वचालित ऑन-ऑफ नियंत्रण के लिए। डायरेक्ट-एक्टिंग संस्करण न्यूनतम अंतर दबाव सीमा के बिना शून्य-दबाव स्टार्टअप को सक्षम बनाता है, इसमें कॉम्पैक्ट आकार, यूनिवर्सल माउंटिंग ओरिएंटेशन और मिलीसेकंड फास्ट स्विचिंग की सुविधा है, जो कम दबाव वाले माइक्रो-फ्लो अनुप्रयोगों जैसे सिंगल-पॉइंट मशीन टूल कूलिंग, 3 सी माइक्रो एयर / वॉटर शाखाएं और मिनी सफाई उपकरण के लिए आदर्श है। पायलट-संचालित प्रकार को पूर्ण उद्घाटन के लिए न्यूनतम 0.05MPa दबाव अंतर की आवश्यकता होती है, यह कम-वाट क्षमता वाले कम-हीट कॉइल्स के साथ अल्ट्रा-बड़े प्रवाह प्रदान करता है, जो एयर कंप्रेसर ड्रेन हेडर, मुख्य स्प्रे वॉटर लाइनों और उच्च-प्रवाह परिसंचारी जल उपचार पाइपलाइनों के लिए उपयुक्त है। मानक एनबीआर नाइट्राइल रबर सील वैकल्पिक एसिड और गर्म पानी प्रतिरोधी ईपीडीएम खाद्य-ग्रेड सील से सुसज्जित हैं। बहु अंतर्राष्ट्रीय थ्रेड मानक (पीटी/जी/एनपीटी) और वैश्विक यूनिवर्सल कॉइल वोल्टेज (डीसी12/24वी, एसी24/110/220वी) उपलब्ध हैं, जो डीआईएन प्लग और वायर लीड वायरिंग विकल्पों द्वारा समर्थित हैं। गर्मी प्रतिरोधी कॉइल लंबे समय तक निरंतर ऊर्जा प्रदान करते हैं। चयन गाइड: 0.05एमपीए से नीचे स्थिर दबाव और छोटी शाखा प्रवाह वाली पाइपलाइनों के लिए प्रत्यक्ष-अभिनय प्रकार; स्थिर उच्च दबाव और बड़े परिसंचरण प्रवाह के साथ G1/2 और उससे ऊपर के मुख्य हेडर के लिए पायलट-संचालित संस्करण। गर्म पानी और खाद्य-ग्रेड द्रव मीडिया के लिए ईपीडीएम सील अनिवार्य है।

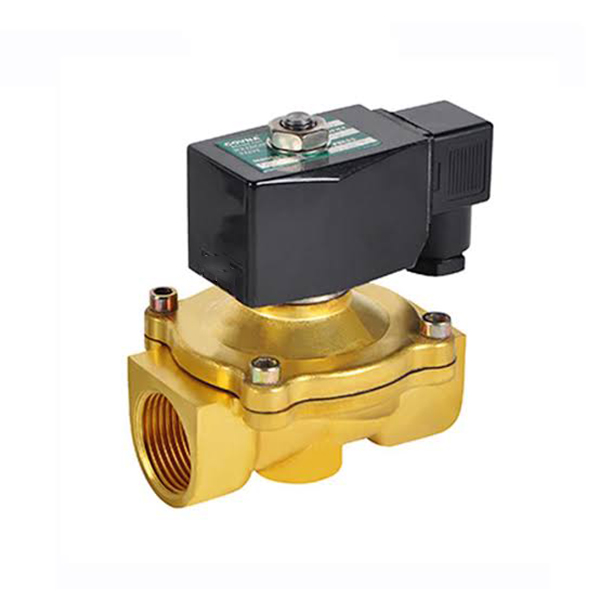

ठोस पीतल की बॉडी के साथ SOLH 2W श्रृंखला 2/2-तरफा सामान्य रूप से बंद द्रव सोलनॉइड वाल्व में छोटे छिद्र वाले प्रत्यक्ष-अभिनय 030/050 मॉडल और बड़े बोर पायलट-संचालित 150 ~ 500 वेरिएंट शामिल हैं, जो स्वच्छ पानी, संपीड़ित हवा, काटने वाले शीतलक, चिकनाई वाले तेल और कमजोर संक्षारक द्रव पाइपलाइनों के स्वचालित ऑन-ऑफ नियंत्रण के लिए डिज़ाइन किए गए हैं। प्रत्यक्ष-अभिनय संस्करण बिना किसी न्यूनतम कामकाजी दबाव सीमा के शून्य अंतर दबाव स्टार्टअप का एहसास करता है, इसमें कॉम्पैक्ट आकार, यूनिवर्सल माउंटिंग ओरिएंटेशन और मिलीसेकंड उच्च-आवृत्ति स्विचिंग, कम दबाव वाली सूक्ष्म-प्रवाह शाखाओं, वैक्यूम सहायक जल सर्किट और छोटे मशीन टूल्स के लिए सिंगल-पॉइंट कूलिंग के लिए आदर्श है। पायलट-संचालित प्रकार के लिए न्यूनतम 0.05MPa स्टार्टअप अंतर दबाव की आवश्यकता होती है, यह कम-शक्ति वाले कम-तापमान-वृद्धि वाले कॉइल्स के साथ अल्ट्रा-बड़े प्रवाह को वितरित करता है, जो वायु कंप्रेसर मुख्य नाली लाइनों, सामान्य असेंबली मुख्य स्प्रे जल सर्किट और जल उपचार प्रणालियों के लिए उच्च-प्रवाह परिसंचारी पाइपलाइनों के लिए उपयुक्त है। मानक एनबीआर नाइट्राइल रबर सील वैकल्पिक गर्मी और एसिड प्रतिरोधी ईपीडीएम खाद्य-ग्रेड सील से सुसज्जित हैं। एकाधिक अंतरराष्ट्रीय थ्रेड मानक (पीटी/जी/एनपीटी) और पूर्ण-रेंज कॉइल वोल्टेज (डीसी12/24वी, एसी24/110/220वी) उपलब्ध हैं, जो कैबिनेट वायरिंग के लिए डीआईएन प्लग सॉकेट और आर्द्र आउटडोर उपकरण के लिए आईपी65 वॉटरप्रूफ वायर लीड द्वारा समर्थित हैं। गर्मी-प्रतिरोधी कॉइल्स बिना बर्नआउट के 24 घंटे निरंतर ऊर्जा प्रदान करते हैं। चयन दिशानिर्देश: 0.05MPa से नीचे स्थिर दबाव और सूक्ष्म एकल-बिंदु प्रवाह वाली पाइपलाइनों के लिए प्रत्यक्ष-अभिनय प्रकार चुनें; स्थिर उच्च दबाव वाले बड़े परिसंचरण के साथ G1/2 और उससे ऊपर के मुख्य हेडर के लिए पायलट-संचालित संस्करण का चयन करें। गर्म पानी, शुद्ध पानी और खाद्य-ग्रेड द्रव मीडिया के लिए ईपीडीएम सील अनिवार्य है।
